NOVOFIRE ALUMINIUM-SYSTEME

SYSTEME FÜR TÜREN UND WÄNDE

NovoFire^® Profilrahmensysteme aus Aluminium sind wie geschaffen für den modernen Objektbau. Mit eleganten Oberflächen, zeitlosem Design und zahlreichen Varianten bieten sie dem ambitionierten Architekten und Planer schier unbegrenzte Möglichkeiten bei der Gestaltung von transparenten Feuer- und Rauchschutzabschlüssen im Innenbereich. Dabei sind ein- und zweiflügelige Türen mit Oberlichtern und Seitenteilen überaus vielfältig miteinander kombinierbar.

NovoFire®-Systeme sind mit ihrer Profilwandstärke von 4 mm besonders stabil und mit nur einem mittig verankerten Brandschutzkern äußert kompakt konstruiert. So ergibt sich dann auch für alle Ausführungen eine einheitlich gleiche Ansichtsbreite von 150 mm. Auf vielfachen Wunsch neu im Programm ist die Oberfläche „Aluminium eloxiert” in Edelstahloptik.

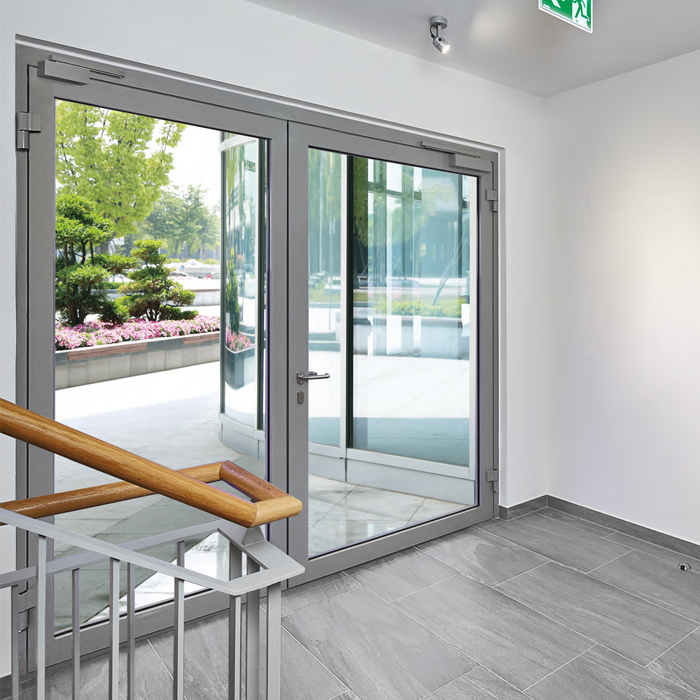

Für den modernen Objektbau
NovoFire Profilrahmensysteme aus Aluminium sind wie geschaffen für den modernen Objektbau. Die Systeme sind mit ihrer Profilwandstärke von 4 mm besonders stabil und mit nur einem mittig verankerten Brandschutzkern äußert kompakt konstruiert. So ergibt sich dann auch für alle Ausführungen eine einheitlich gleiche Ansichtsbreite von 150 mm.

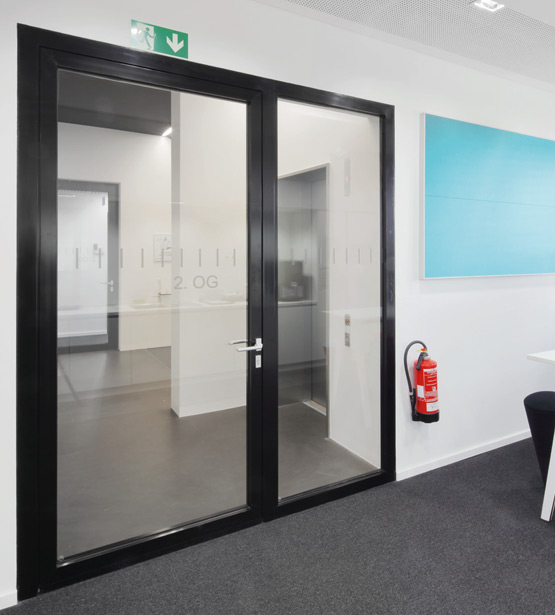

Hohe Funktionalität
Aluminium-Rohrrahmentüren sind als Brandschutz- (bis EI₂ 90), Rauchschutz-, Sicherheits- (bis RC 3) und Mehrzwecktür erhältlich - für eine einheitliche Tür-Optik im gesamten Objekt. Die Novoferm Systeme biete eine durchgehende Ansichtsgleichheit und beliebige Kombinierbarkeit von ein- bis zweiflügeligen Türen, Seitenteilen und Oberlichtern.

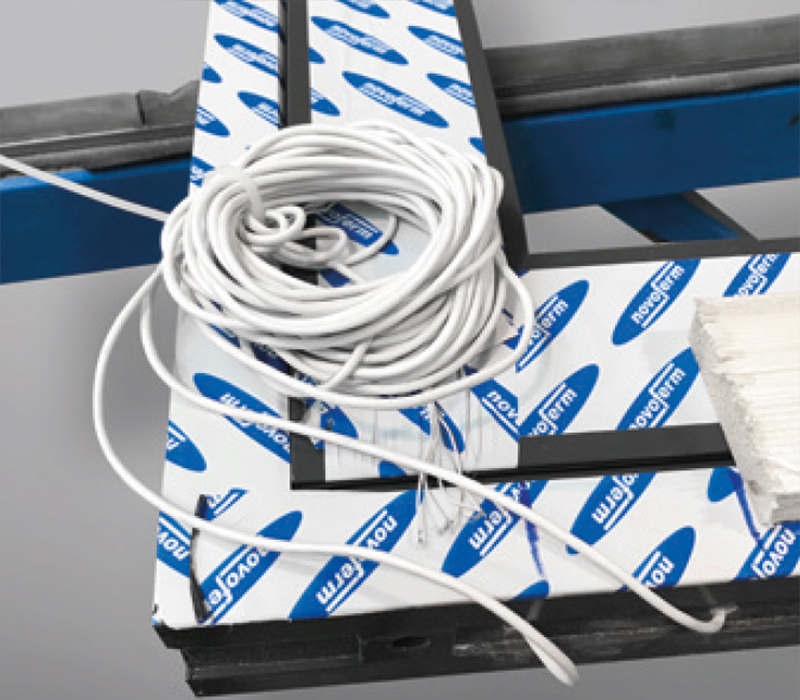

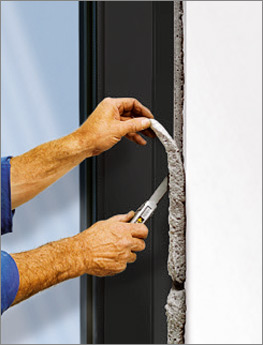

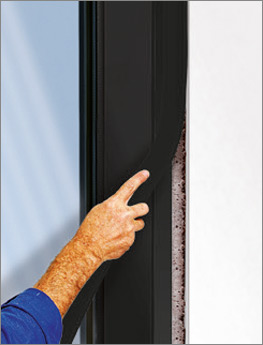

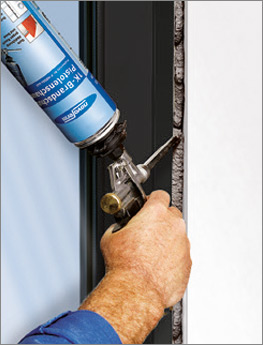

Viele Montagevorteile

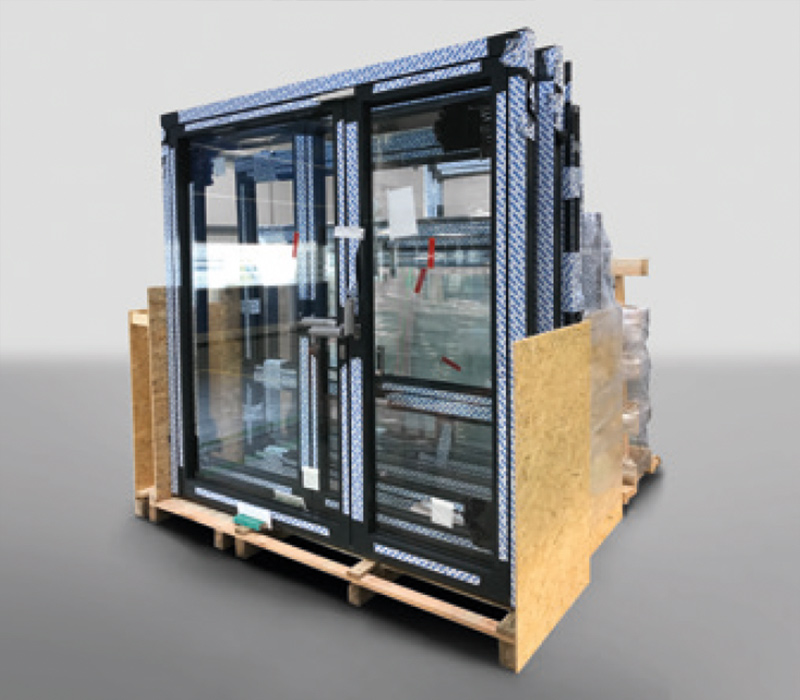

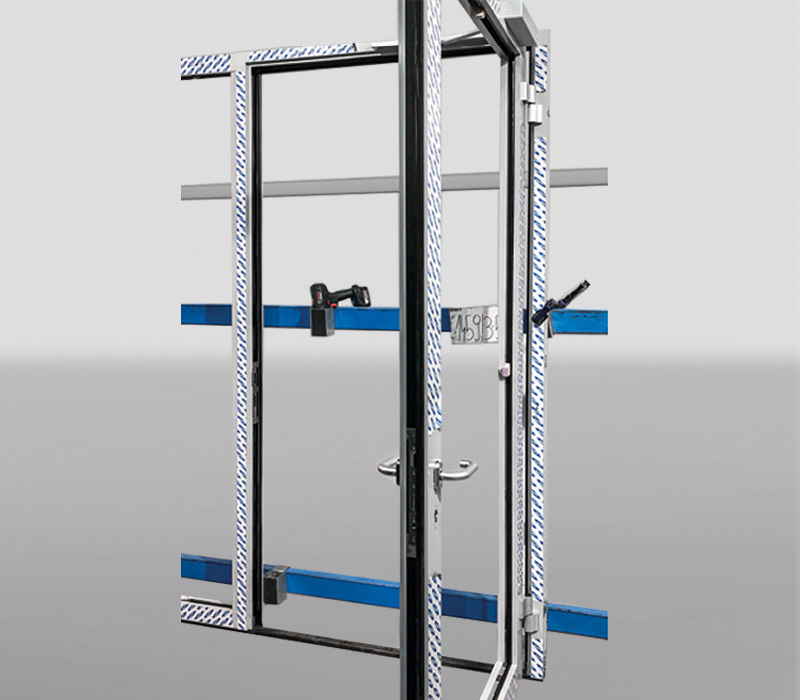

Die Tür-Serie bieten zahlreiche Montagevorteile sowie schnelle und saubere Montageverfahren. Beispielsweise lassen sich mit dem Brandschutzschaum von Novoferm Profile und Zargen im Metallbau und Trockenbau deutlich schneller und sauberer hinterfüllen. Die üblichen Vorkenntnisse für den Einbau von Feuerschutztüren genügen dafür vollkommen.

Tür-Vergleich und Eigenschaften

Vergleich Aluminium-Rohrrahmentüren

Türbezeichnung	Zulassung / Prüfzeugnis	Rahmen- material	T30 (EI2 30)	T90 (EI2 90)	Rauch- schutz	RC 2	RC 3	Wärme- dämmend
NovoFire RS	P-120003623-10	Alu			•
NovoFire T30	Z-6.20-1845	Alu	•		•	•	•
NovoFire F30	Z-19.14-1769	Alu	•
NovoFire Thermo EI30	Leistungs- erklärung	Alu	•		•			•
NovoFire Glass 30 F30	Z-19.14-2393	Alu	•
NovoFire T90	Z-6.20-1836	Alu		•	•
NovoFire F90	Z-19.14-1771	Alu		•
Aluminium Außentür	-	Alu				•	•	•

Highlights Aluminium-Rohrrahmentüren

NOVOFIRE® ALUMINIUM-SYSTEME FÜR TÜREN UND WÄNDE

SYSTEMBESCHREIBUNG
Aluminium-Türelement aus Einkammer-Hohlprofilen. Die Tür ist unter Verwendung einer automatisch absenk- baren Bodendichtung nach DIN 18095 als Rauchschutz- tür geprüft. Ansichtsbreite Rahmen und Flügel 150 mm, Sockelhöhe 98–238 mm, Bautiefe 74 mm (T30) bzw. 90 mm (T90). Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für die Montage.

BESCHLÄGE
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Der Standflügel wird über die obere Verriegelung mit einem Falztreibriegel gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich. Gleitschienenobentürschlie- ßer nach DIN EN 1154, integrierte Türschließsysteme bei RS und T30, Drehflügeltürantrieb nach DIN 18263/ DIN 18650.

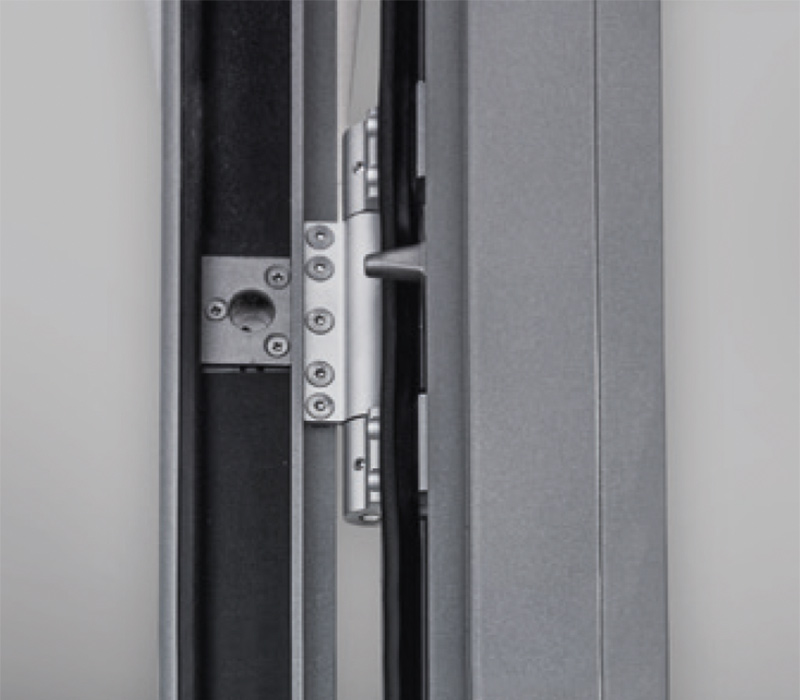

BÄNDER
Zwei 2-teilige Aluminium-Anschraubbänder je Flügel, dreidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb sind 3 Bänder erforderlich. Auf Wunsch sind statt Anschraubbändern auch Rollen- bänder erhältlich.

VERGLASUNG
Sicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenver- glasung mit EPDM-Dichtungen.

FESTVERGLASUNG
Flächenbündige Anschlüsse an die Tür, alternativ allein- stehend möglich, wahlweise Schrägen oder T-Anschlüsse. Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Brandschutzverglasung durchlaufen.

OBERFLÄCHE

Standard:
Pulverbeschichtet, endlackiert, Seidenglanz (RAL Classic nach Wahl)
Optional:
Eloxal, Edelstahloptik, pulverbeschichtet in Holzdekor, NCS-Farben

Farben und Sonderausstattungen

ROHRRAHMENTÜREN MIT SONDERAUSSTATTUNGEN MACHEN DEN RAUCH- UND BRANDSCHUTZABSCHLUSS SCHÖNER

Geprüfter Rauch- und Brandschutz ist die Basis, aber Sonderausstattungen prägen das Design. Genau damit wird NovoFire^® jetzt zur Serie der vielen Möglichkeiten. Ob Holzdekor und -haptik oder getöntes Glas in verschiedenen Farben, mit einer individuellen Konfiguration lässt sich das System in jedes architektonische Konzept integrieren.

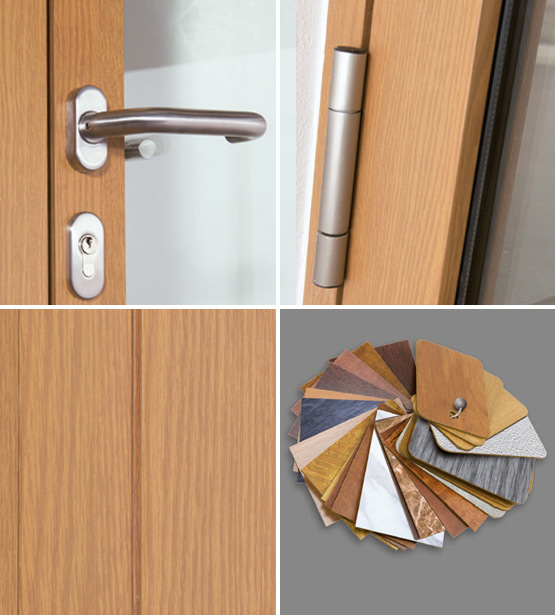

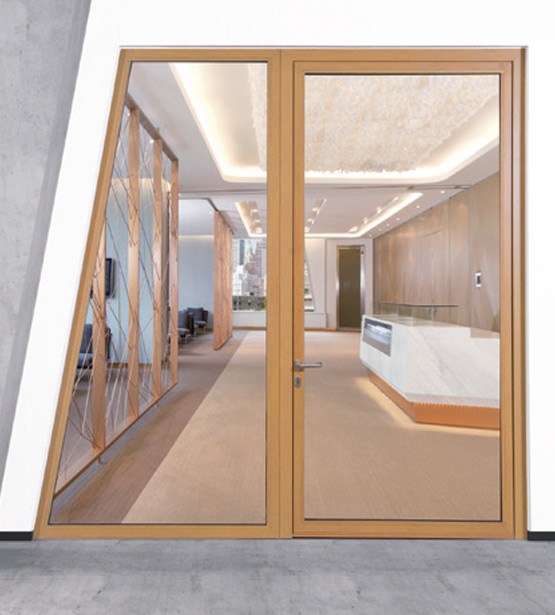

NovoFire^® Holzdekor und -haptik

Wechselgarnituren - Bänder - Verglasungen - Oberflächen

BESCHLÄGE
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Standflügel standardmäßig über die obere Verriegelung des Gehflügels gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich.

MIT INNOVATIVEN ELEMENTEN GESTALTEN
Für ein gekonntes Zusammenspiel von Formen, Flächen und Materialien bieten die Rohrrahmentüren NovoFire^®dem Planer und Bauherren allerbeste Voraussetzungen. Zum Beispiel mit einem Holzdekor, das mit seiner strukturierten Oberfläche so gut wie nicht von echtem Holz zu unterscheiden ist. Weitere Dekore im Metallic-Look und dazu getönte Verglasungen eröffnen höchst individuelle Lösungen im Spektrum zwischen technisch-kühl und natürlich-edel.

BÄNDER
Nur zwei 3-teilige Rollenbänder je Flügel bis zu einer Türhöhe von 2.50 m, zweidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder (dreidimensional verstellbar) möglich.

ATTRAKTIVE OBERFLÄCHEN

Aluminium eloxiert, Edelstahloptik oder pulverbeschichtet endlackiert (RAL Classic nach Wahl)
Stahl pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder wahlweise endlackiert (RAL Classic nach Wahl)
Dekoroptiken und -haptiken von Naturmaterialien wie z.B. Holz

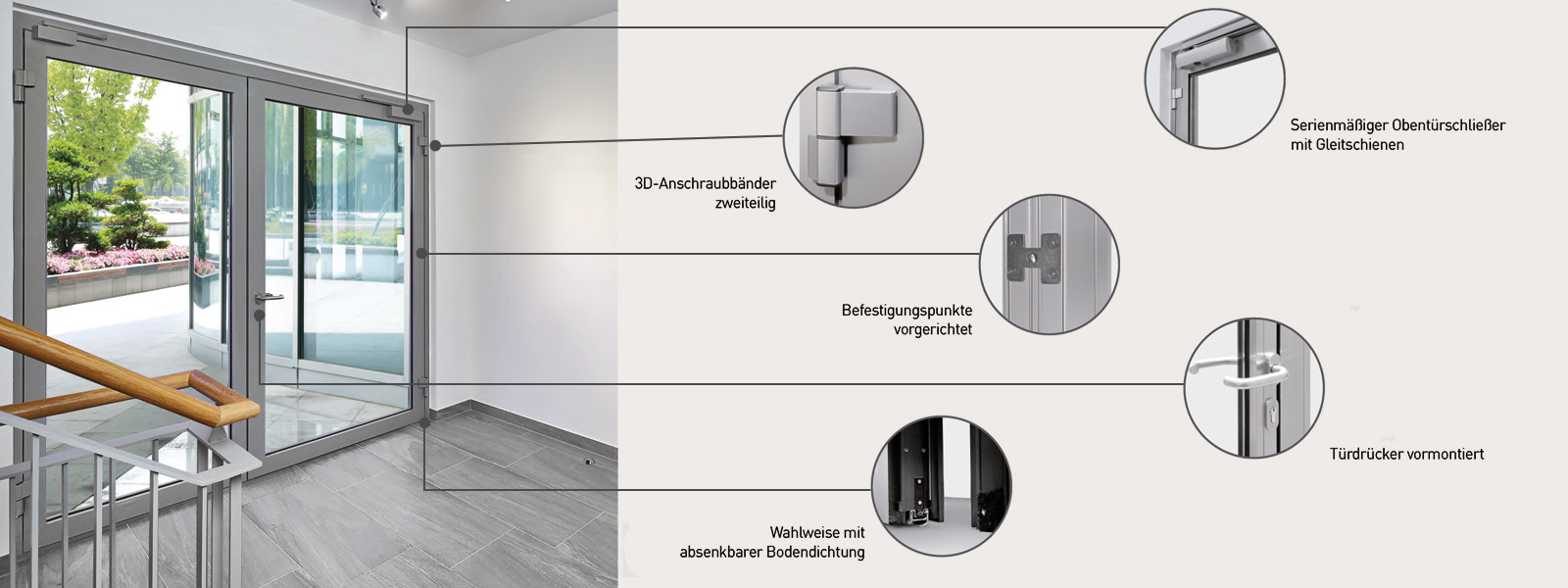

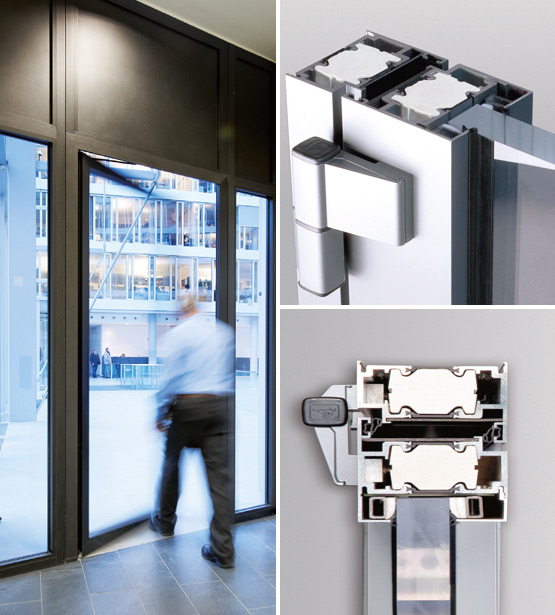

Details NovoFire Aluminium-Systeme für Türen und Wände

ROHRRAHMENTÜREN NOVOFIRE^®

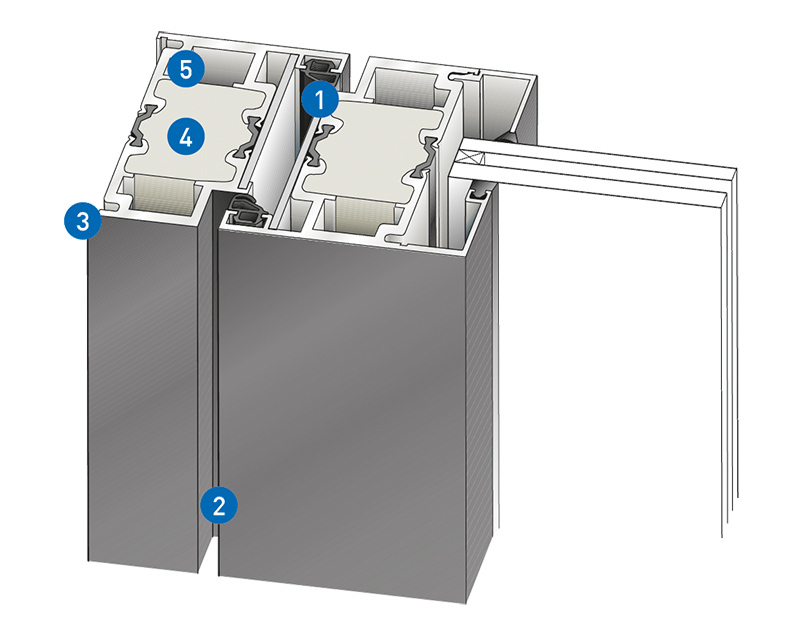

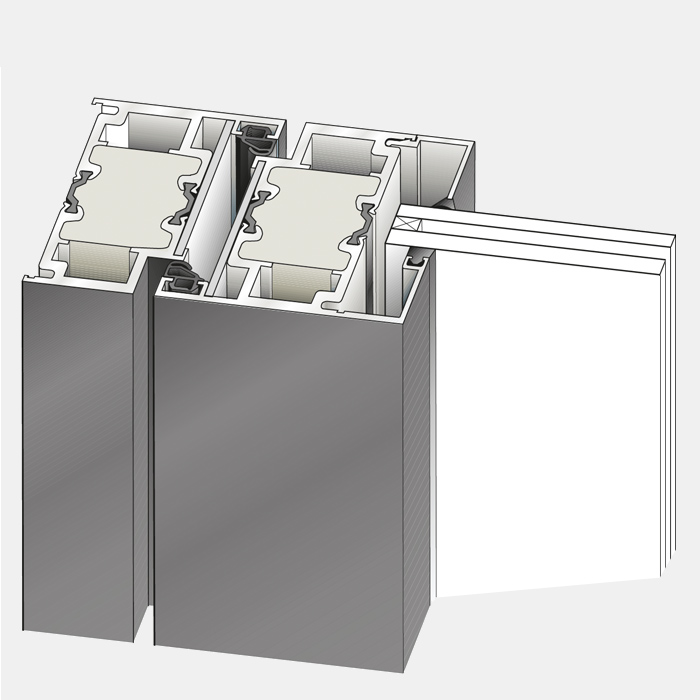

MERKMALE

[1] Der Türfalz ist dreiseitig mit glatten und schwarzen PVC-beschichteten Brandschutzstreifen verkleidet

[3] Flächenbündige Türen für hohen ästhetischen Anspruch bei RS, T30 (EI 30) und T90 (EI 90)

[3] 4 mm Wandstärke für besonders hohe Stabilität

[4] Nur ein Brandschutzkern

[5] Die äußeren Kammern sind frei und können zur Befestigung von Anbauteilen genutzt werden

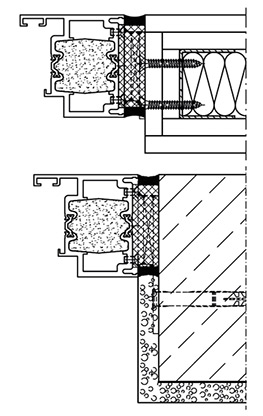

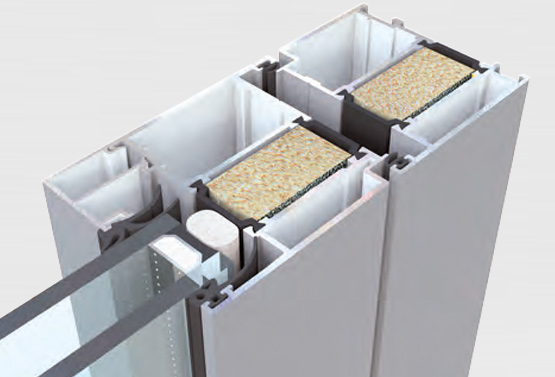

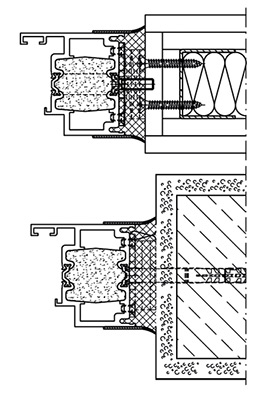

QUERSCHNITTE

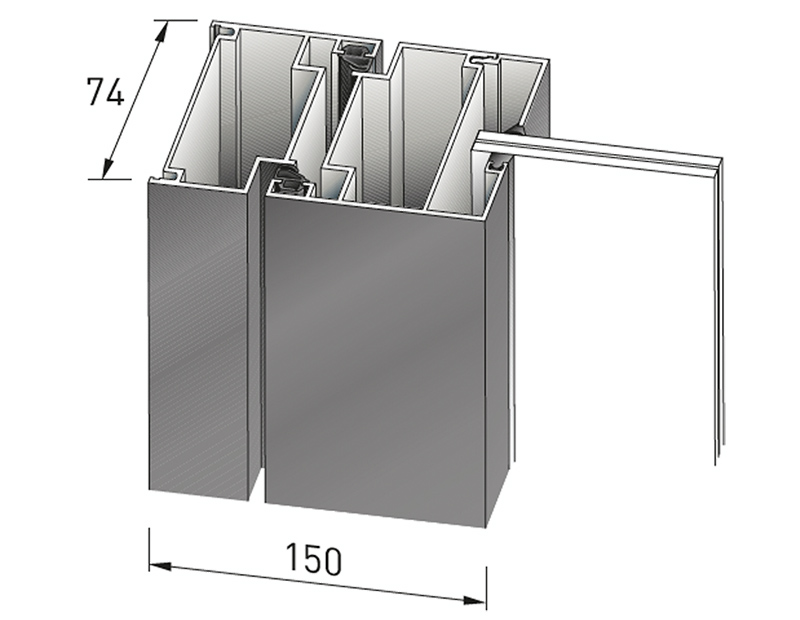

RS

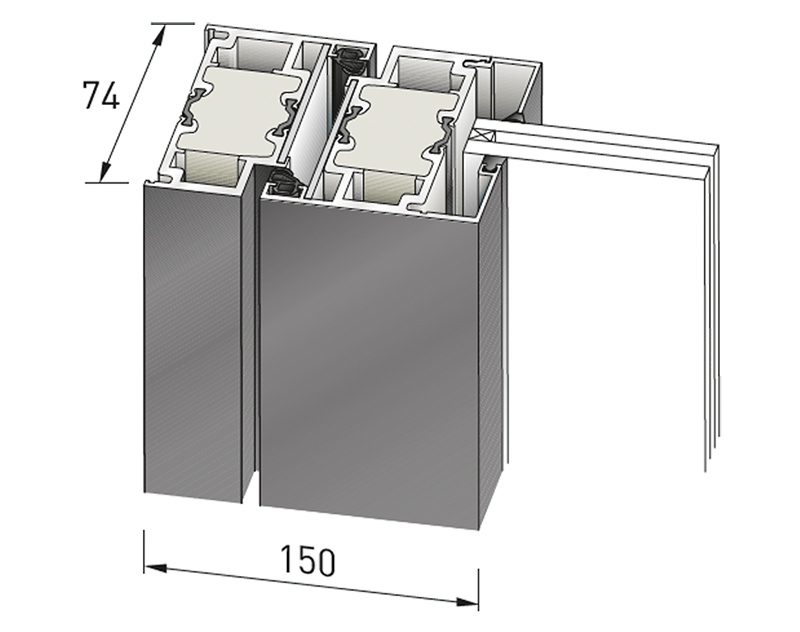

T30 (EI 30)

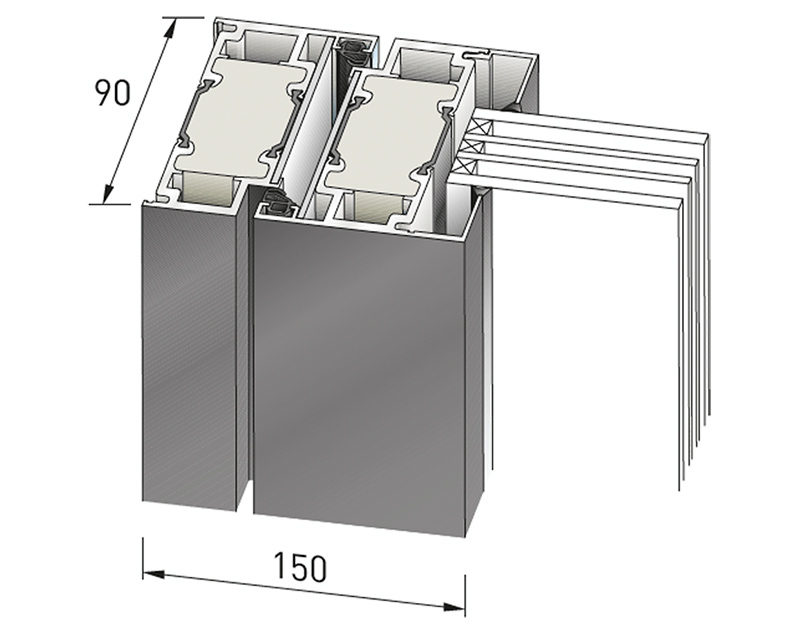

T90 (EI 90)

Ob Rauschutz, Brandschutz T 30 oder T 90:
Die Rohrrahmentür NovoFire^® präsentiert sich mit gleichen Profi lansichten für einen einheitlichen Look im ganzen Objekt.

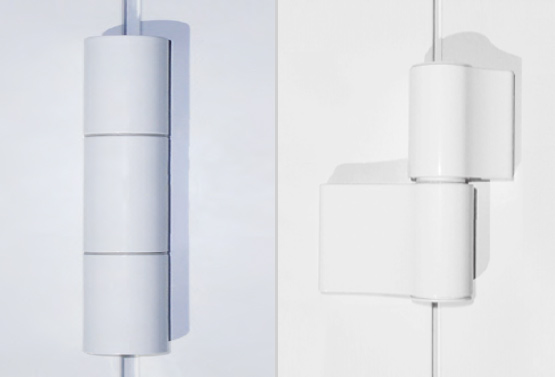

BANDVARIANTEN

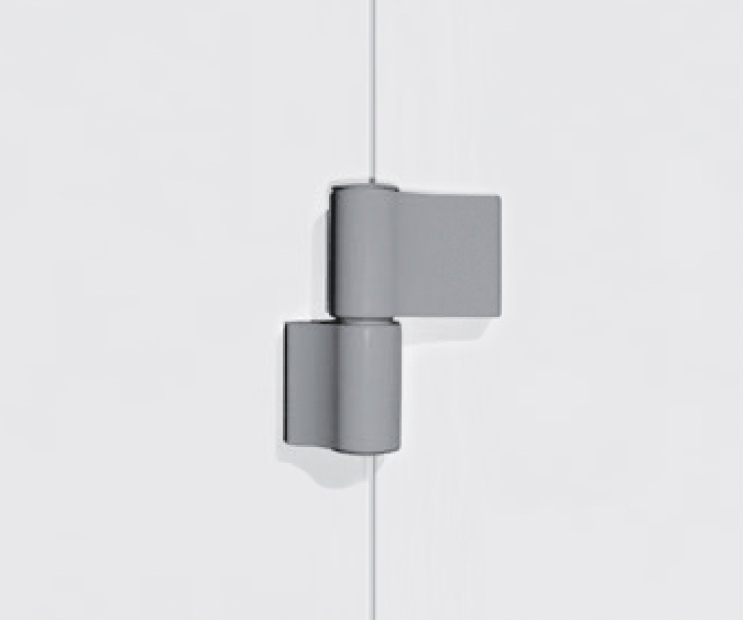

2-teiliges Aufschraubband

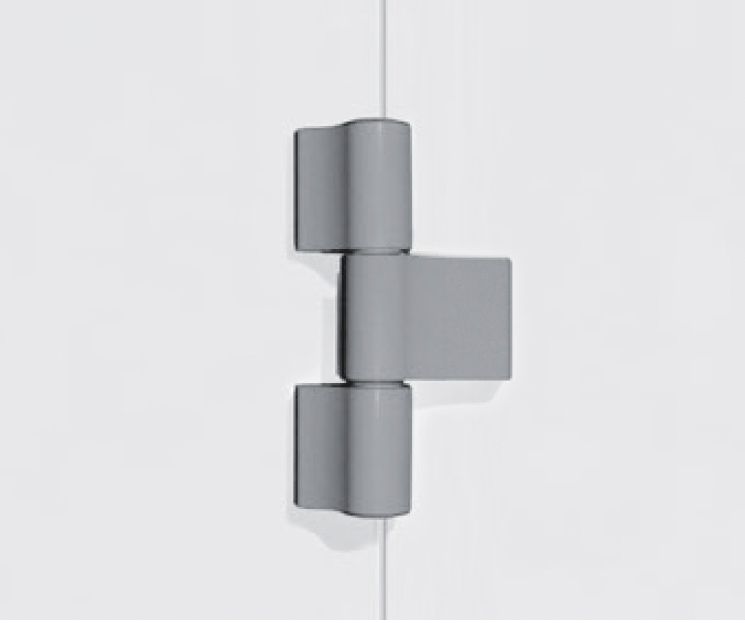

3-teiliges Aufschraubband

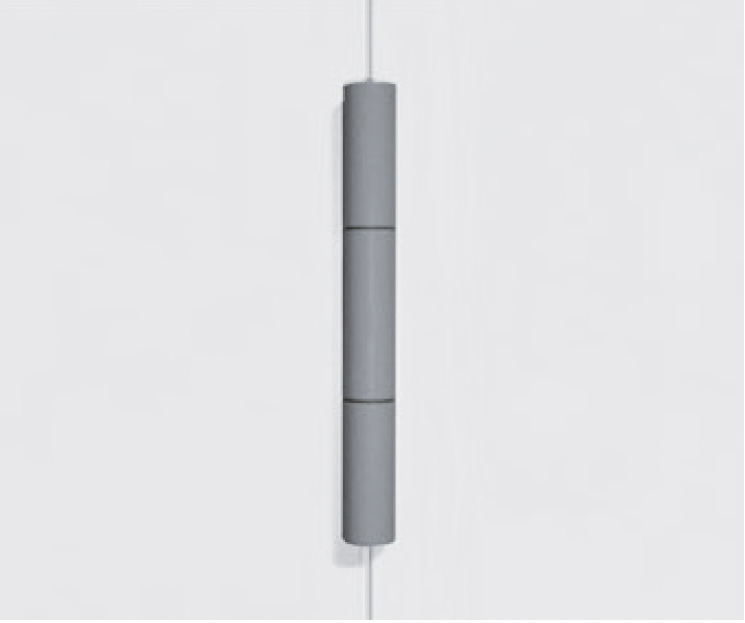

3-teiliges Rollenband

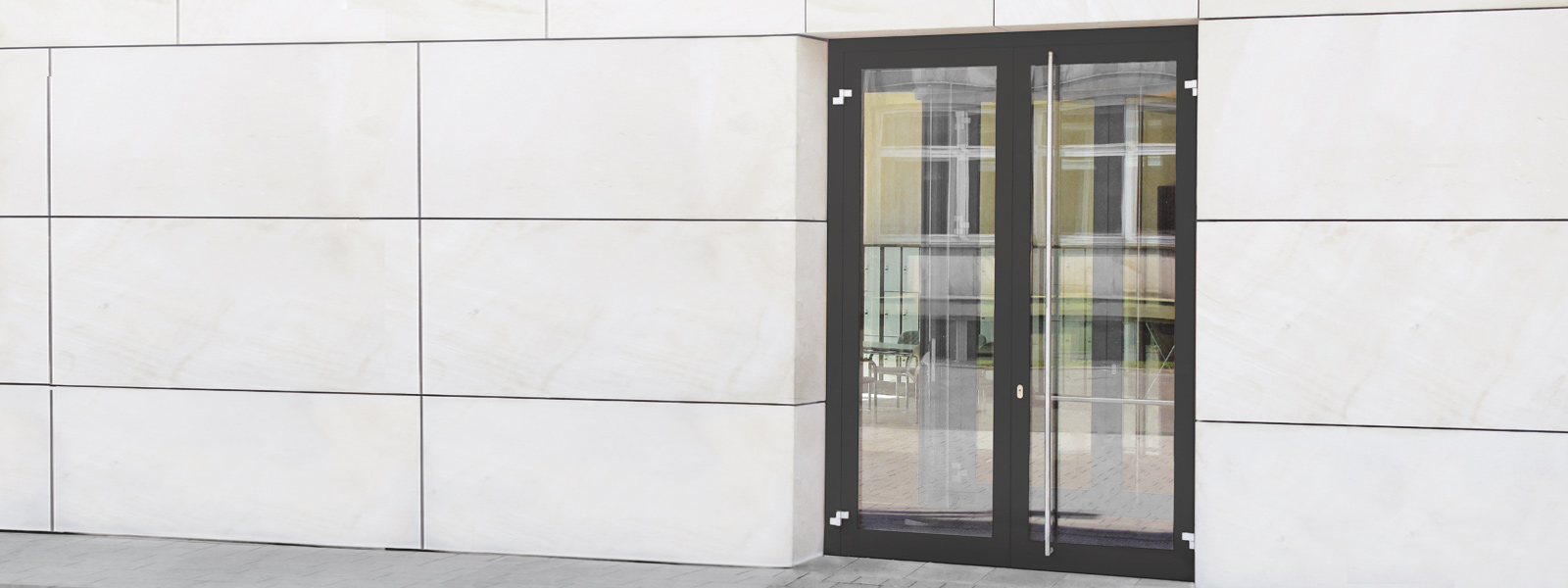

Details Aluminium-Außentüren

ALUMINIUM-AUßENTÜR – ENERGIE SPAREN IST KEINE NEBENSACHE
Die Aluminium-Außentür ist ein stabiles Profilsystem für hochwärmegedämmte Türanlagen an seit- und rückwärtigen Eingangsbereichen in Industrie-, Gewerbe- und Verwaltungsgebäuden. Es deckt damit auch Nebenbereiche ab und ergänzt in vorteilhafter Weise das übrige Novoferm- Türprogramm. Darüber hinaus überzeugt die Außentür mit guten technischen Eigenschaften, hervorragenden Uƒ-Werten und zahlreichen gestalterischen Optionen.

BESCHLÄGE
Geeignet für den Einbau aller handelsüblichen Beschläge. Es stehen mehrere Türbandvarianten zur Verfügung, vom stabilen Aufschraubband über komplett verdeckt liegende Türbänder bis hin zu Rollenbändern in Aluminium oder Edelstahl.

KONSTRUKTION
Stabile Rahmen-Flügel-Kombination mit 2 mm Wandstärke. Flügelprofile können optional mit Schiebe-Isolierstegen zur Verminderung des Bimetall-Effektes ausgestattet werden.

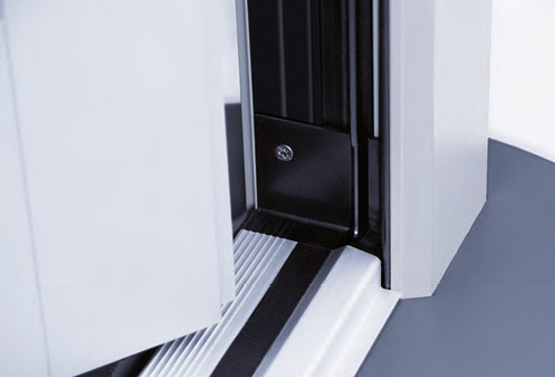

TÜRSCHWELLE
Die barrierefreie Schwellenvariante mit 19 mm Einbauhöhe und verdeckt liegender Befestigung sorgt für einen optisch fließenden Übergang von außen nach innen und kann durch ein spezielles Basisprofil in Alt- und Neubauten eingesetzt werden.

PROFILABMESSUNGEN
Die nachstehend angegebenen Profile bzw. Profilabmessungen sind Mindestanforderungen. Abweichend hiervon ist es jedoch möglich, dass aus statischen Gründen verstärkte Profile eingesetzt werden.

Profilbautiefen:

Blendrahmen, Sprossen, Kämpfer 75 mm
Flügelrahmen (Tür) 75 mm

Profilansichtsbreiten, Tür: (Einheitlich zum Brandschutzsystem NovoFire^®)

Türrahmen inkl. Türflügel 149 mm
Türsockel 150 mm

Details Aluminium-Außentüren Thermo

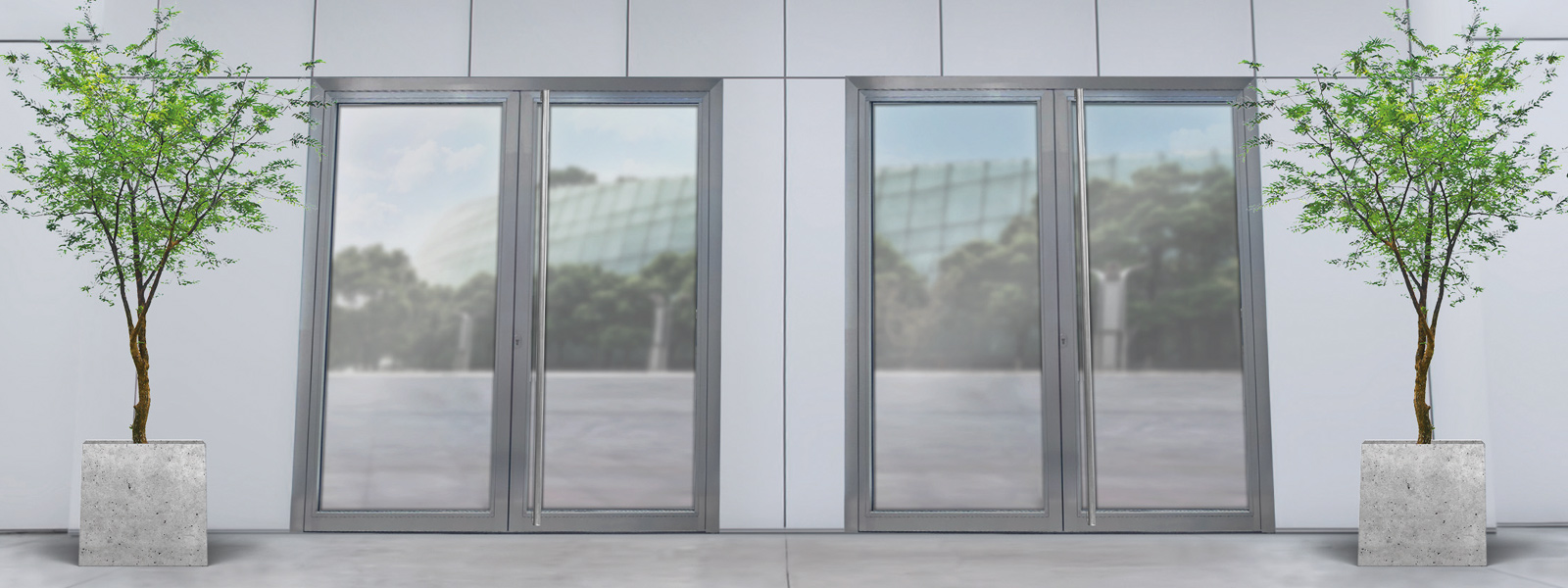

NOVOFIRE^® THERMO ALU-/BRANDSCHUTZTÜR FÜR AUßEN
Das System beruht auf stabilen NovoFire^® Hohlprofilen mit 4 mm Wandstärke, mit einer Bautiefe von 90 mm, geeignet auch für großzügige lichte Durchgangsmaße. Die 30-minütige Feuerwiderstandszeit und hochwärmedämmenden Eigenschaften der Konstruktion werden durch das Einbringen von einem von Novoferm entwickelten Brandschutz-Isolator erreicht.

Durch Zusammenstellung von Ausstattungskomponenten lassen sich maßgeschneiderte Anforderungen an die Gebäudesicherheit realisieren.

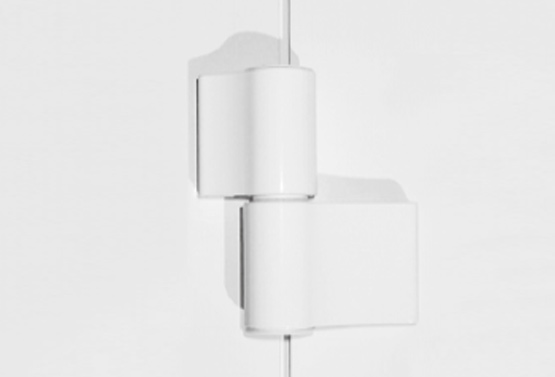

BESCHLÄGE
Maximale Flexibilität und Kompatibilität bei Beschlagsund Zubehörartikeln. Es können der Anwendung entsprechend Komponenten ausgewählt werden. Die stabilen zweiteiligen Aufschraubbänder sind in unterschiedlichen Farben erhältlich: E6/ EV1 = Standard, RAL nach Wahl und in Edelstahloptik.

KONSTRUKTION
Stabile Rahmen-Flügel-Kombination mit 4 mm Wandstärke. Hohe Isolation im Brandfall EI130 C5.

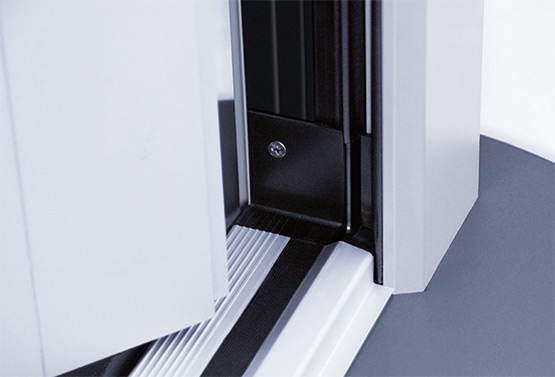

TÜRSCHWELLE
Die barrierefreie Schwellenvariante mit 19 mm Einbauhöhe und verdeckt liegender Befestigung sorgt für einen optisch fließenden Übergang von außen nach innen und kann durch ein spezielles Basisprofil in Alt- und Neubauten eingesetzt werden.

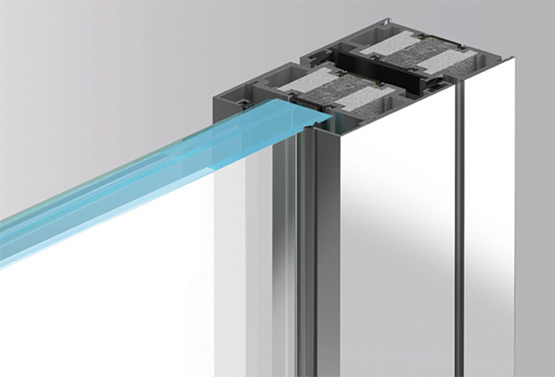

ROFILABMESSUNGEN
Die Profilabmessungen sind in der Optik einheitlich zum Brand und Rauchschutzsystem NovoFire.

Profilbautiefe: 90 mm
Profilansichtsbreite: 150 mm
Türrahmen inkl. Türflügel
Türsockel: 98 mm

Ihre Pluspunkte im Überblick

Rauchdichtigkeit nach DIN 18095
Feuerwiderstandsklassen T30 (EI2 30) / F30 oder T90 (EI2 90) / F90 nach DIN 4102
Einbruchhemmung nach DIN EN V1627 für T30 (EI2 30)-Türen in den Klassen RC1 (WK1) oder RC2 (WK2), optional auch RC3 (WK3)
Ein- oder zweiflügelige Rauch- / Brandschutztüren kombinierbar mit Festelementen in beliebiger Sprossenaufteilung bis 4,0 m (F90) bzw. 5,0 m (F30) Höhe

Obentürschließer, E-Öffner oder auch Anti-Panik-Funktionen nach DIN EN 179 oder DIN EN 1125 sind integrierbar
Durchgehende Ansichtsgleichheit aller Systeme und beliebige Kombinierbarkeit von Türen, Seitenteilen und Oberlichtern
Zargen- und Türprofil liegen flächenbündig nebeneinander
Zahlreiche Einsatzmöglichkeiten und maximale Gestaltungsfreiheit

Technik und Details

Technische Daten Rauchschutz-Rohrrahmentüren

Widerstandsklasse				Rauchschutz
Typenbezeichnung			NovoFire® Alu RS-1	NovoFire® RS-1 Kombi-Tür	NovoFire® RS-2	NovoFire® RS-Tür mit Festverglasung
Elementaufteilung
Schrägen			-	-	-	•
Rundbögen			-	-	-	-
Aussparungen			-	-	-	•
Winkel			-	-	-	-
Verbreiterungen			•	•	•	•

Maße
Rohbaumaß	Breite min. - max.	624 - 1834*	keine Vorgaben	1500 - 3270*		unbegrenzt
	Höhe min. - max.	1750 - 3135*	keine Vorgaben	1755 - 3135*		max. 5015 ¹)²)
Rahmenaußenmaß	Breite min. - max.	604 - 1804*	621 - 1821*	1470 - 3240*		unbegrenzt
	Höhe min. - max.	1740 - 3120*	1749 - 3129*	1740 - 3120*		max. 5000 ¹)²)
Scheibengröße	Breite min. - max.	454 - 1414	454 - 1414	1320 - 2850		–
	Höhe min. - max.	1665 - 2925	1665 - 2925	1665 - 2925		–

Türblatt
Bautiefe		74	74	74		74
Ansicht		150	159	150		75
Sockelhöhe		98 - 238	98 - 238	98 - 238		75 - 225
Kämpferprofil		98	98	98		98
Klebesprosse		20 - 140	20 - 140	20 - 140		20 - 140

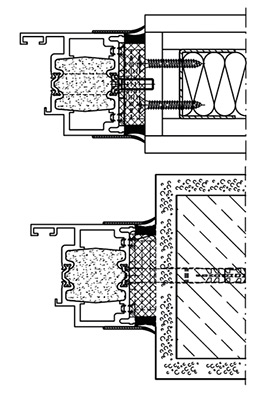

Wände
Mauerwerk		≥ 115	≥ 115	≥ 115		≥ 115
Beton		≥ 100	≥ 100	≥ 100		≥ 100
Porenbetonblock oder Plansteine		≥ 175	≥ 175	≥ 175		≥ 175
Porenbetonplatten		≥ 150	≥ 150	≥ 150		≥ 150
Ständerwände Riegel und Ständer aus Stahl		≥ 95	≥ 95	≥ 95		≥ 95
Ständerwände Riegel und Ständer aus Holz		≥ 105	≥ 105	≥ 105		≥ 105
bekleidetes und unbekleidet Stahl-Bauteil		•	•	•		•
bekleidetes Holz-Bauteil		•	•	•		•
Kombination Tür/ Verglasung		•	•	•		•
Z-Zarge		-	-	-		-

Füllungen
Verglasungsdicke		1302 x 2782	1302 x 2782	1302 x 2782		•
Paneel		•	•	•		•
Glas / Paneel		•	•	•		•
Glaseinsatz	Nassverglasung	•	•	•		•
	Trockenverglasung	•	•	•		•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•		•
mit Oberlicht		•	•	•		•
mit Seitenteil		•	•	•		•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3		•	•	•		•
Schalldämmausführung maximal Rw,P (Rw,R)		42 (37)	-	42 (37)		-
Einbruchhemmung ³)		-	-	-		-
Wärmedurchgang Uf		-	-	-		-

Prüfzeugnis-/ Zulassungsnummern		P-120003623-10	P-120003623-10	P-120003623-10		P-120003623-10
Geprüft nach		DIN 4102 und DIN EN 1634
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H < 3500 ohne Aussteifungsrohr, H < 4000 mit Alu.-Rohr 80 x 50 x 4, H < 4500 mit Alu.-Rohr 100 x 50 x 4, H < 5000 mit Alu.-Rohr 120 x 50 x 4 ³) Anlehnung an dem System „System NovoFire® T30” möglich
Alle Maße in mm, RAM = Rahmenaußenmaß

Technische Daten Brandschutz-Rohrrahmentüren T30 (EI 30)

Widerstandsklasse		T30 (EI2 30) / F30
Typenbezeichnung		NovoFire® Alu T30-1	NovoFire® T30-1 Kombi-Tür	NovoFire® T30-2		NovoFire® F30 mit T30
Elementaufteilung
Schrägen		-	-	-		•
Rundbögen		-	-	-		-
Aussparungen		-	-	-		-
Winkel		-	-	-		-
Verbreiterungen		•	•	•		•

Maße
Rohbaumaß	Breite min. - max.	634 - 1834*	811 - 3312*	1500 - 3270*		unbegrenzt
	Höhe min. - max.	1750 - 3135*	1915 - 3820*	1755 - 3135*		max. 5015 ¹)²)
Rahmenaußenmaß	Breite min. - max.	604 - 1804*	781 - 3282*	1470 - 3240*		unbegrenzt
	Höhe min. - max.	1740 - 3120*	1900 - 3805*	1740 - 3120*		max. 5000 ¹)²)
Lichter Durchgang bei 180° Öffnung	Breite min. - max.	454 - 1414	454 - 1414	1320 - 2850		–
	Höhe min. - max.	1665 - 2925	1665 - 2616	1665 - 2925		–

Türblatt
Bautiefe		74	74	74		74
Ansicht		150	159	150		75
Sockelhöhe		98 - 238	98 - 238	98 - 238		75 - 225
Kämpferprofil		98	98	98		98
Klebesprosse		20 - 140	20 - 140	20 - 140		20 - 140

Wände
Mauerwerk		≥ 115	≥ 115	≥ 115		≥ 115
Beton		≥ 100	≥ 100	≥ 100		≥ 100
Porenbetonblock oder Plansteine		≥ 175	≥ 175	≥ 175		≥ 175
Porenbetonplatten		≥ 150	≥ 150	≥ 150		≥ 150
Ständerwände Riegel und Ständer aus Stahl		≥ 95	≥ 95	≥ 95		≥ 95
Ständerwände Riegel und Ständer aus Holz		-	-	-		-
bekleidetes und unbekleidet Stahl-Bauteil		•	•	•		•
bekleidetes Holz-Bauteil		•	•	•		•
Kombination Tür/ Verglasung		•	•	•		•
Z-Zarge		-	-	-		-

Füllungen
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU max. Breite x Höhe			1302 x 2782 939 x 3000 2345 x 1219		2200 x 1400 2345 x 1219 1500 x 3000
Pyrostop Typ 30 - 1 / Pyrostop Typ 30 - 10 / Pyrostop Typ 30 - 2 / Pyrostop Typ 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. Breite x Höhe			1400 x 2577 2929 x 924		2929 x 924 1400 x 2577
Promaglas 30, Typ 1 / Promaglas 30, Typ 2 / Promaglas 30, Typ 20			1302 x 2782		1302 x 2782 2782 x 924
Paneel		•	•	•		•
Glas / Paneel		•	•	•		•
Glaseinsatz	Nassverglasung	•	•	•		•
	Trockenverglasung	•	•	•		•

Ausführungsvarianten
mit Oberlicht und Seitenteil		•	•	•		•
mit Oberlicht		•	•	•		•
mit Seitenteil		•	•	•		•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)		•	•	•		•
Schalldämmausführung maximal Rw,P (Rw,R)		40 (35)	-	40 (35)		-
Einbruchhemmung ³)		WK 1-3	WK 1-3	-		-
Wärmedurchgang Uf		-	-	-		-

Prüfzeugnis-/ Zulassungsnummern		Z-6.20-1845	Z-6.20-1845 Z-19.14-1769	Z-6.20-1845		Z-19.14-1769
Geprüft nach		DIN 4102 und DIN EN 1634
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4, H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4 ³) Anlehnung an dem System „System NovoFire® T30” möglich
Alle Maße in mm, RAM = Rahmenaußenmaß

Technische Daten Brandschutz-Rohrrahmentüren T90 (EI 90)

Widerstandsklasse					T90 (EI2 90) / F90
Typenbezeichnung			NovoFire® Alu T90-1	NovoFire® T90-2		NovoFire® F90 mit T90
Elementaufteilung
Schrägen			-	-		•
Rundbögen			-	-		-
Aussparungen			-	-		-
Winkel			-	-		-
Verbreiterungen			•	•		•

Maße
Rohbaumaß	Breite min. - max.		634 - 1834*	1500 - 2730*		unbegrenzt
	Höhe min. - max.		1750 - 3135*	1750 - 2610*		max. 4015 ¹)²)
Rahmenaußenmaß	Breite min. - max.		604 - 1710*	1470 - 2700*		unbegrenzt
	Höhe min. - max.		1740 - 2600*	1740 - 2600*		max. 4000 ¹)²)
Lichter Durchgang bei 180° Öffnung	Breite min. - max.		454 - 1320	1320 - 2310		–
	Höhe min. - max.		1665 - 2405	1665 - 2405		–

Türblatt
Bautiefe			90	90		90
Ansicht			150	150		75
Sockelhöhe			98 - 238	98 - 238		98 - 238
Kämpferprofil			98	98		98
Klebesprosse			20 - 140	20 - 140		20 - 140

Wände
Mauerwerk			≥ 175	≥ 175		≥ 175
Beton			≥ 140	≥ 140		≥ 140
Porenbetonblock oder Plansteine			≥ 200	≥ 200		≥ 200
Porenbetonplatten			≥ 175	≥ 175		≥ 175
Ständerwände Riegel und Ständer aus Stahl			≥ 100	≥ 100		≥ 100
Ständerwände Riegel und Ständer aus Holz			-	-		-
bekleidetes und unbekleidet Stahl-Bauteil			•	•		•
bekleidetes Holz-Bauteil			-	-		-
Kombination Tür/ Verglasung			•	•		•
Z-Zarge			-	-		-

Füllungen
Contraflam 90		Breite x Höhe max.	1208 x 2261	1208 x 2261
		Oberlicht	2347 x 939			1400 x 2400 2200 x 1400 1400 x 2400 2200 x 1400 1400 x 2400 2200 x 1400
		Seitenteil	939 x 2413
Pyrostop Typ 90-1		Breite x Höhe	1208 x ≤ 2261	1208 x 2261
		Gesamtfläche	≤ 2,44 m²	≤ 2,44 m²
		Oberlicht	2347 x 939
		Seitenteil	939 x 2413
Pyrostop Typ 90-2		Breite x Höhe	1208 x ≤ 2261	1208 x 2261
		Gesamtfläche	≤ 2,44 m²	≤ 2,44 m²
		Oberlicht	2347 x 939
		Seitenteil	939 x 2413
Paneel			•	•		•
Glas / Paneel			•	•		•
Glaseinsatz	Nassverglasung		•	•		•
	Trockenverglasung		•	•		•

Ausführungsvarianten
mit Oberlicht und Seitenteil			•	•		•
mit Oberlicht			•	•		•
mit Seitenteil			•	•		•
Rauchschutztür nach DIN 18095 und DIN EN 1634 - Teil 3 (in Kombination mit DIN 4102)			•	•		•
Schalldämmausführung maximal Rw,P (Rw,R)			42 (37)	42 (37)		-
Einbruchhemmung ³)			WK 1-3	WK 1-3		-
Wärmedurchgang Uf			-	-		-

Prüfzeugnis-/ Zulassungsnummern			Z-6.20-1845	Z-6.20-1836		Z-19.14-1771
Geprüft nach			DIN 4102 und DIN EN 1634
• möglich – nicht möglich * inkl. Rahmenverbreiterung der Tür links, rechts und in der Höhe von 120 mm ¹) nach statischer Anforderung ²) Einbau der RS-1-Tür bzw. RS-2-Tür in die Festverglasung: Wir empfehlen ein Aussteifungsrohr links und rechts am Rahmenprofil der Festverglasung. H ≤ 3500 ohne Aussteifungsrohr, H ≤ 4000 mit Alu.-Rohr 80 x 50 x 4, H ≤ 4500 mit Alu.-Rohr 100 x 50 x 4, H ≤ 5000 mit Alu.-Rohr 120 x 50 x 4
Alle Maße in mm, RAM = Rahmenaußenmaß

Technische Daten Sicherheits-Rohrrahmentüren RC 2 / RC 3

Widerstandsklasse			RC 2		RC 3
Typenbezeichnung			NovoFire^® T30 1-flügelig	NovoFire^® T30 1-flügelig		NovoFire^® T30 2-flügelig
Maße	Rohbaumaß	Breite min. - max.	1080 – 1485	1080 – 1485		1840 – 2530
		Höhe min. - max.	1840 – 2530	1840 – 2530		1840 – 2530
Rahmen	Bautiefe		74	74		74
	Ansichtsbreite Rahmenprofil		75	75		75
Wände (Dicke ohne Putz)	Mauerwerk/ Sichtmauerwerk (Steinfestigkeit 12/ Mörtelgruppe II)		≥ 115	≥ 115		≥ 115
	Beton (B15)		≥ 100	≥ 120		≥ 120
	Porenbeton (Druckfestigkeit ≥ 4/ verklebt)		≥ 170	≥ 240		≥ 240
	Bekleidetes Stahlbauteil min. F60-A		•	•		•
Füllungen	Glas mit Sicherheitseigenschaften F30		P4A Dicke ≥ 21	P5A Dicke ≥ 21		P5A Dicke ≥ 21
			-	P6B Dicke ≥ 21		P6B Dicke ≥ 21
	Paneel mit Sicherheitseigenschaften F30		2x Stahlblech, Brandschutzkern innen/ Dicke ≥ 33	2x Stahlblech, Brandschutzkern innen/ Dicke ≥ 33		2x Stahlblech, Brandschutzkern innen/ Dicke ≥ 33
Sicherheits-ausstattungen	Anzahl der Sicherungszapfen		3	3		3
	Einfallriegelschloss mit Schlossaufsatz gefedert mit Obenverriegelung		-	-		-
	Einfallriegelschloss mit Obenverriegelung		•	-		-
	Mehrfachverriegelung		-	•		•
	Mehrfachverriegelung mit A-Öffner		-	•		•
	E-Öffner ¹⁾		-	-		-
	Sicherheit Schließzylinder nach EN 1303 Klasse 4 oder DIN 18252 Klasse 21, 31, 71 BZ		Die Länge des Schließzylinders beträgt: Türblattdicke 74 mm + die Dicke des Schutzbeschlags, der Schließzylinder darf max. 3 mm Überstand über das Türschild haben
	Wechselgarnitur, DIN 18257/ ES 1 Langschild		•	-		-
	Drückergarnitur, DIN 18257/ ES 1 Langschild		•	-		-
	Wechselgarnitur, DIN 18257/ ES 3 Langschild		•	•		•
	Drückergarnitur, DIN 18257/ ES 3 Langschild		•	•		•
	Panikfunktion nach EN 179		•	-		-
	Panikfunktion nach EN 1125 mit Druckstange (Touchbar)		•	-		-
	Panikfunktion nach EN 1125 mit Stangengriff (Pushbar)		-	-		-
	Panikfunktion B (Umschaltfunktion für Drückergarnitur)		•	-		-
	Panikfunktion D (Durchgangsfunktion für Drückergarnitur)		•	-		-
	Panikfunktion E (Wechselfunktion für Wechselgarnitur)		•	-		-
	Rollenband		-	-		-
	Anschraubband 2-teilig 3D mit Bandsicherung		•	•		•
	Verdecktliegende Bänder		-	-		-
	Magnetkontakte		•	•		•
	Riegelkontakte		•	•		•
	Obentürschließer		•	•		•
	Türschließer verdeckt liegend		-	-		-
	Bodenschwelle bei Tür mit Fluchtfunktion		Nein ²⁾	Nein ²⁾		Nein ²⁾
Verglasungen	Trockenverglast		•	•		•
	Nassverglast		-	-		-
	Glasleiste geklemmt oder eingeclipst		•	•		•
	Glasleiste geschraubt		-	-		-
Zusatzfunktionen	Feuerschutz		T30-1	T30-1		T30-2
	Rauchschutz		•	•		•
	Schallschutz je nach Ausstattung bis (R_w)		Bis 40 dB	Bis 40 dB		Bis 40 dB
	Geprüft nach		DIN EN 1627

	• möglich – nicht möglich Alle Maße in mm ¹⁾ E-Öffner in Verbindung mit dem Hauptschloss ist nicht zulässig. ²⁾ Bei der Kombination mit einer Panikdruckstange (Touchbar) ist eine Bodenschwelle nicht erforderlich.

Technische Daten Aluminium-Außenabschlüsse

Widerstandsklasse				Wärmegedämmte Außenabschlüsse
Typenbezeichnung			1flg. Tür	2flg. Tür	Verglasung wärmegedämmt
Elementaufteilung
Schrägen			-	-	•
Rundbögen			-	-	•
Aussparungen			-	-	-
Winkel			-	-	•
Verbreiterungen			•	•	•

Maße
Rohbaumaß	Breite min. – max.		625 - 1450	1500 - 2400	unbegrenzt
	Höhe min. - max.		1750 - 2505	1750 - 2400	5000 ¹)
Rahmenaußenmaß	Breite min. - max.		605 - 1425	1470 - 2395	unbegrenzt
	Höhe min. - max.		1740 - 2495	1740 - 2385	5000 ¹)
Lichter Durchgang bei 180° Öffnung	Breite min. - max.		461 - 1281	1322 - 2247	–
Lichter Durchgang bei 180° Öffnung	Höhe min. - max.		166 - 2417	1668 - 2313	–

Türblatt
Bautiefe			75	75	75
Ansicht			149	149	74
Sockelhöhe			152	152	176
Kämpferprofil			76 - 96	76 - 96	76 - 96
Klebesprosse			20 - 140	20 - 140	20 - 140

Wände
Mauerwerk			•	•	•
Beton			•	•	•
Porenbetonblock oder Plansteine			•	•	•
Porenbetonplatten			•	•	•
Ständerwände			•	•	•
bekleidetes Stahl-Bauteil			•	•	•
bekleidetes Holz-Bauteil			•	•	•
Kombination Tür/ Verglasung			•	•	•
Z-Zarge			-	-	-

Füllungen
Verglasungsdicke 4)		24-52 mm
Paneel			•	•	•
Glas / Paneel			•	•	•
Glaseinsatz	Nassverglasung		•	•	•
	Trockenverglasung		•	•	•

Ausführungsvarianten
mit Oberlicht und Seitenteil			•	•	•
mit Oberlicht			•	•	•
mit Seitenteil			•	•	•
Fugendurchlässigkeit Klasse			4	4	4
Schlagregendichtigkeit Klasse			bis 6 A	bis 6 A	-
Schallschutz			40 dB	40 dB	40 dB
Einbruchhemmung			WK 2	WK 2	-
Wärmedurchgang Uf		1,3 - 1,9 W/m²K		1,3 - 1,9 W/m²K	1,3 - 1,9 W/m²K

CE Kennzeichnung nach EN 14351-1			•	•	•
Geprüft nach		DIN 4102 und DIN EN 1634
• möglich - nicht möglich ¹) nach statischer Anforderungen ²) keine Fassade, keine Dreh-/Kipp-Fenster ³) Weitere Größen möglich ₄) Alle marktüblichen Gläser sind lieferbar
Alle Maße in mm, RAM = Rahmenaußenmaß

Montage

EINFACHE MONTAGE UND SCHNELLE ZARGENHINTERFÜLLUNG

Im Folgenden wird Ihnen die Montage einer Novoferm Rohrrahmentür schrittweise im Video sowie Möglickeiten der Zargenhinterfüllung mit Novoferm Brandschutzschaum aufgezeigt. Die Videos und Informationen dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.

MONTAGE NOVOFERM ROHRRAHMENTÜR

In diesem Video aus dem Bereich der Türen bzw. Rohrrahmentüren verdeutlicht Novoferm die Montage einer Rohrrahmentür am Beispiel einer NovoFire^® Alu T30 mit den einzelnen Montageschritten visuell im Detail.

Weitere Videos finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

Werksseitige Vormontage und Auslieferung

Verdeckt liegende Befestigungspunkte

Sauberer Falz-Bereich

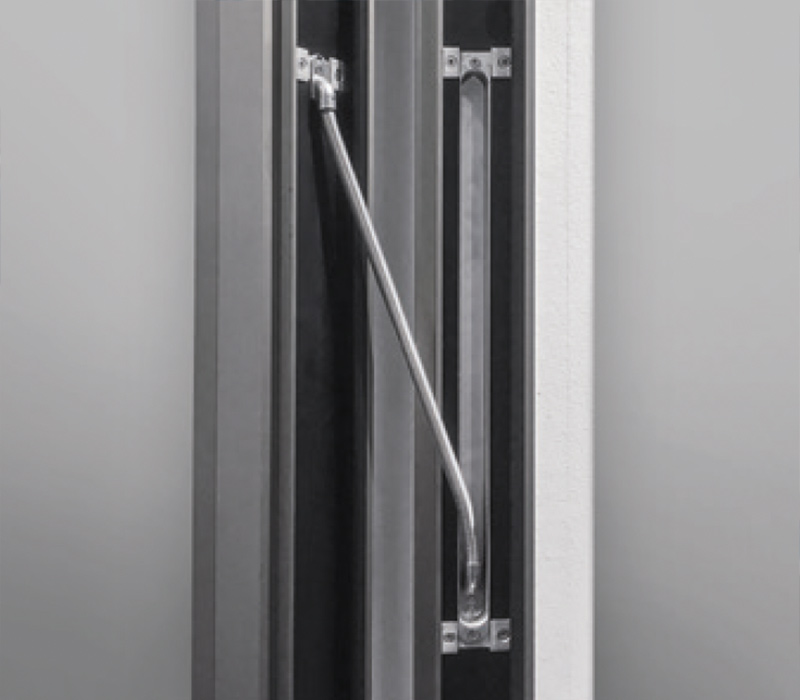

Elektrobauteile werden werkseitig verkabelt

Beschläge und Obentürschließer werkseitig vormontiert und fertig ausgeliefert

Gesicherte Auslieferung

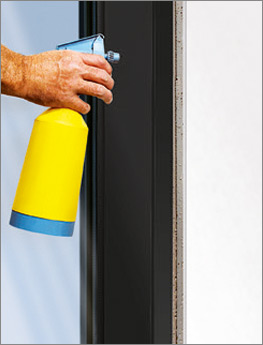

Novoferm Brandschutzschaum

TÜREN SCHNELL MONTIEREN MIT NOVOFERM BRANDSCHUTZSCHAUM

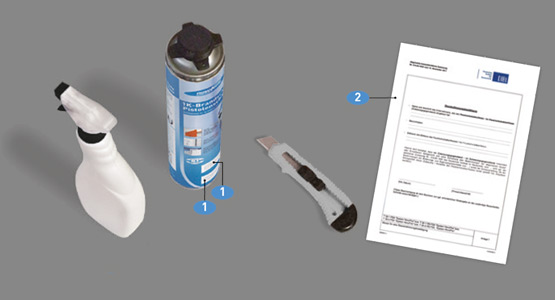

Mit dem Brandschutzschaum von Novoferm lassen sich Profile und Zargen im Metallbau und Trockenbau deutlich schneller und sauberer hinterfüllen. Die üblichen Vorkenntnisse für den Einbau von Feuerschutztüren genügen dafür vollkommen. Die Dokumentation des zulassungskonformen Einbaus ist denkbar einfach. Zu diesem Zweck befinden sich auf der Schaumdose leicht ablösbare Selbstklebe-Etiketten 1 , die einfach auf die Übereinstimmungsbestätigung 2 geklebt werden und alle erforderlichen Angaben enthalten.

Einfacher, sauberer und schneller lassen sich Brandschutztüren heute nicht montieren.
