Schiebetür-Systeme NovoSlide

für Holz- und Glastüren

Größte Gestaltungsvielfalt mit modernster Laufschienentechnik für höchste Ansprüche
Der zunehmende Wunsch nach einer optimierten Raumnutzung, aber auch nach effizienterem, komfortablerem Wohnen, kombiniert mit der Trendwelle einer Aufräumästhetik sind Bedürfnisse, die immer deutlicher werden. Hinzu kommen steigende Mieten, kleine Wohnungen und der wachsende Bedarf an freiem und zugleich flexiblem Wohnraum.

Entscheiden Sie sich für Schiebetürsysteme NovoSlide Wall für eine optimale Raumnutzung in Ihrem Zuhause

Übersicht Schiebetür-Arten

NovoSlide Wall, als vor der Wand laufendes Schiebetürsystem

NovoSlide Pocket, in der Wand laufendes Schiebetürsystem als Wandbox in zerlegter Form

NovoSlide Frame, vor der Wand laufendes Schiebetürsystem mit integrierter Stahldurchgangszarge

HIGHLIGHTS UND EIGENSCHAFTEN

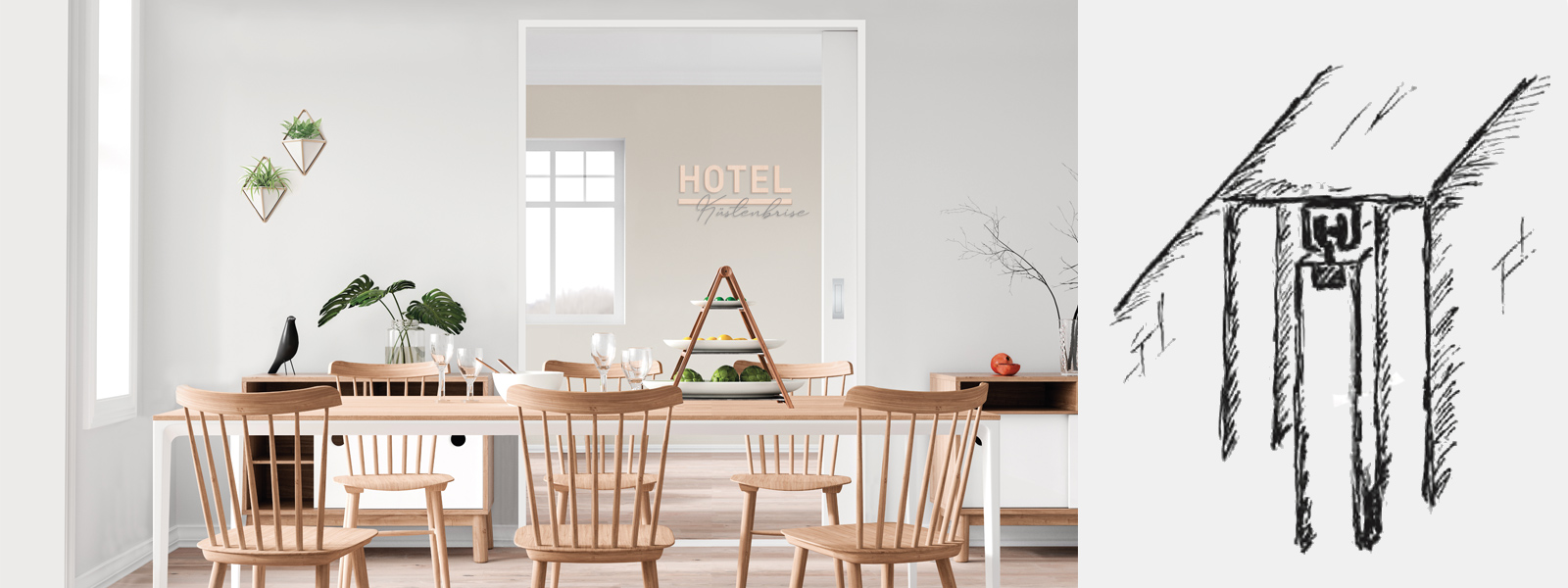

Details NovoSlide Pocket

IN DER WAND LAUFENDES SCHIEBETÜRSYSTEM

Das Schiebetürsystem NovoSlide Pocket fügt sich nahtlos in die Wandöffnung ein. Bestehend aus einer Metallbox auf Maß, einer stabilen Aluminium-Lauf-Schiene mit Beschlagssets für bauseitige Holz- oder Ganzglastüren und optionaler Stahlzarge, eröffnet es maximalen Freiraum für innovative Grundrisse. Damit macht NovoSlide Pocket sowohl im privaten Wohnbereich als auch im Objektbau eine gute Figur.
Das Schiebetürsystem ist für den Einbau in Trockenbauwänden ausgelegt und in den Standard Türblatt-Breiten von 610 mm bis 1.235 mm lieferbar.

Sondergrößen auf Anfrage.

ÜBERZEUGENDE MONTAGEVORTEILE

schnelle Montage durch wenige Bauteile
komplettes Montagezubehör inklusive
inklusive notwendiger Schrauben für die bauseitige Gipskartonbeplankung
einfacher Transport zur und auf der Baustelle durch praktische Kartonverpackung des transportzerlegten Systems
reversible Laufschiene und Tür
Parkposition nach Türblattmontage einstellbar
Meterrissmarkierung zur vereinfachten Montage
Höhenausgleich mittels optionaler Verstellfüsse
auch als vormontiertes Element lieferbar

MAXIMALER BEDIENKOMFORT

beidseitiger Einzugsdämpfer bis 80 kg Türblattgewicht
keine Endanschläge nötig, der Dämpfer parkt die Tür sanft
sehr ruhiger Lauf durch kugelgelagertes Rollensystem
bauseitige Holz- oder Glastüren sowie Beschläge ganz nach Ihrer Wahl

OPTIONAL

mit Stahlzarge oder zargenloser Variante durch Gipskarton Leibung von Novoferm oder bauseitiger Holzzarge
moderner Magnetschwebeantrieb, steuerbar per Touch-To-Open, über berührungslosen Tastschalter, Radarmelder oder per App.

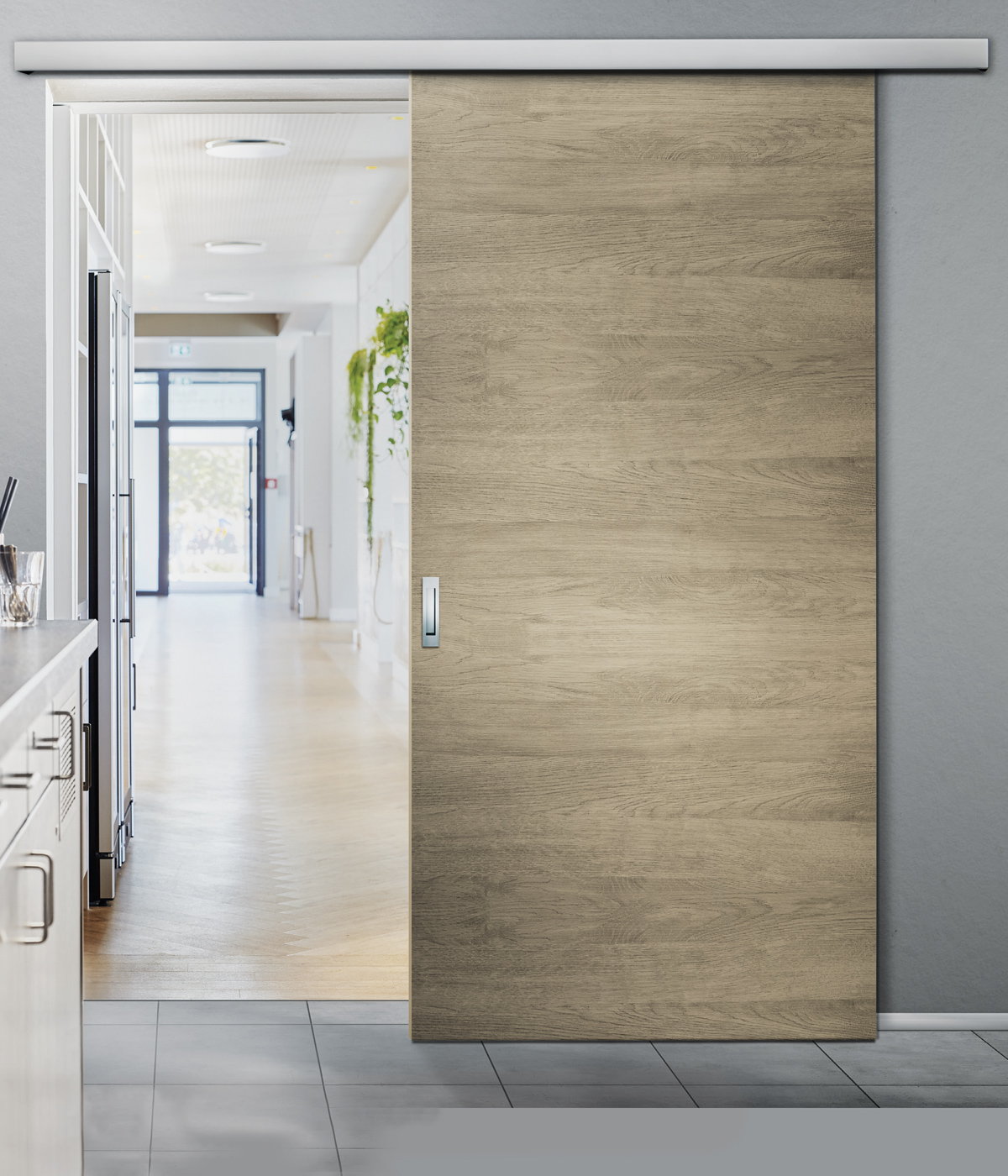

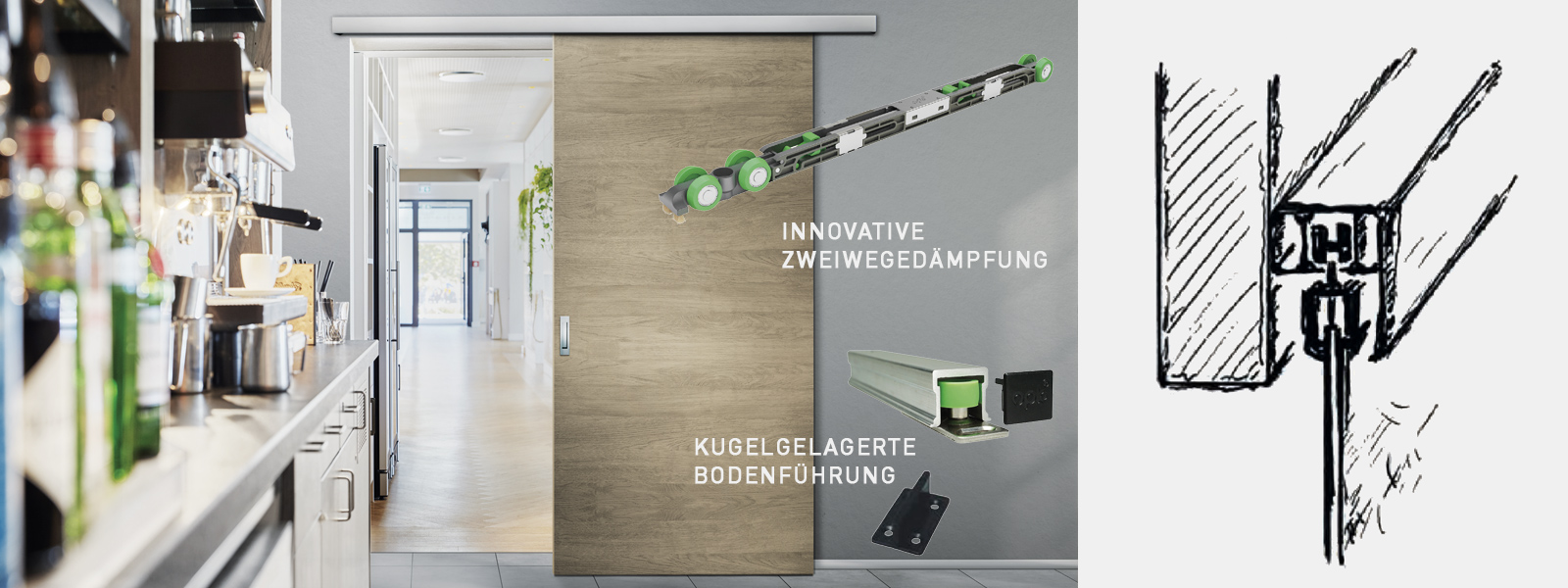

Details NovoSlide Wall

VOR DER WAND LAUFENDES SCHIEBETÜRSYSTEM

Die Schiebetürlösung NovoSlide Wall überzeugt durch optimalen Bedienkomfort und ansprechendes Design.

ÜBERZEUGENDE MONTAGEVORTEILE

Ausgleich für die bereits vorhandenen Zargen- und Sockelleisten in der Schiene integriert
sehr stabile Laufschienenkonstruktion durch optimale Profilierung
einfache Wandmontage durch vorgebohrtes Alu-Profil (Stufenlochbohrung)
sehr einfache Blendenmontage durch „Clips-Technik“
inkl. komplettem Montagezubehör für die Türblattmontage an den Laufwagen, z.B. die Klemmbeschläge für Glastüren

MAXIMALER BEDIENKOMFORT

serienmäßig beidseitiger Einzugsdämpfer für max. Komfort bis 80 kg Türblattgewicht
keine Endanschläge nötig, da der Dämpfer das Türblatt auf beiden Seiten sanft parkt
flüsterleise Laufgeräusche durch kugelgelagertes Rollensystem
inklusive Bodenführung Deluxe mit Alu Profil und kugelgelagerter Kunststoffrollenführung für höchste Laufruhe und Führungsschwert aus Kunststoff
optional auch mit modernem Magnetschwebeantrieb, steuerbar per Touch-To-Open, über berührungslosen Tastschalter, Radarmelder oder per App.

GROSSE GESTALTUNGS-VIELFALT

bauseitige Holz - oder Glastüren sowie Beschläge ganz nach Ihrer Wahl
an Massiv- oder Trockenbauwänden
Türblattbreiten schon ab 580 mm möglich
max. Laufschienenlänge 5.800 mm

UNIVERSELLE EINSATZZWECKE

für den privaten Wohnbereich oder im Objektbau
für Renovierung oder Neubau
Schiebetüren für moderne Grundrisse lassen Spielräume zu, sparen wertvollen Platz und schaffen Raum

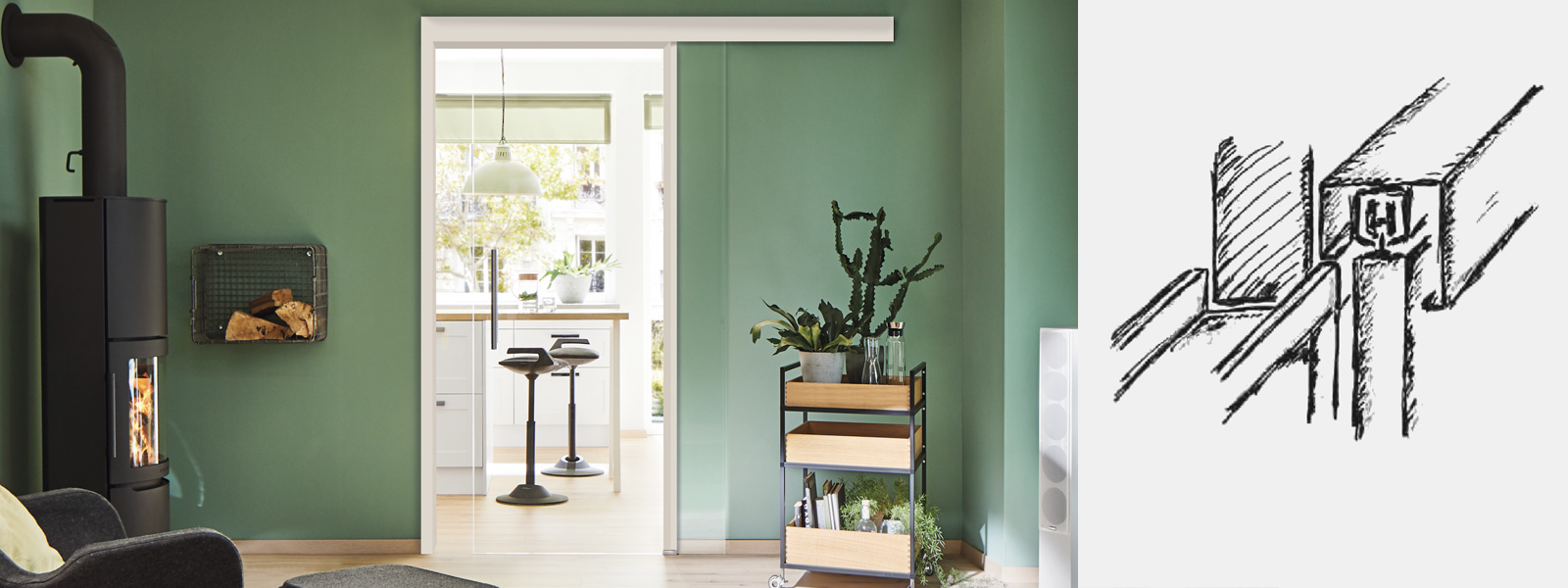

Details NovoSlide Frame

VOR DER WAND LAUFENDES SCHIEBETÜRSYSTEM MIT INTEGRIERTER STAHLDURCHGANGSZARGE

Das Schiebetürsystem NovoSlide Frame mit integrierter Stahlzarge sowie seitlichem Einlaufprofil ist bestens für hoch beanspruchte und stark frequentierte Durchgangslösungen konzipiert.

GROSSE GESTALTUNGS-VIELFALT

bauseitige Holz- oder Glastüren sowie Beschläge ganz nach Ihrer Wahl
in Massiv- oder Trockenbauwände
Türblattbreiten schon ab 580 mm möglich
max. Laufschienenlänge 5.800 mm
Umfassungszarge mit Anschlagspfosten, 1-schalig für Massivwände oder wandbegleitenden Einbau in Trockenbauwände oder 2-schalig für den nachträglichen Einbau in Trockenbauwände bzw. Mauerwerk

zahlreiche Varianten möglich, z.B. mit Oberlicht oder Seitenteil
auch für zweiflüglige Schiebetürlösungen
verschiedene Zargen-Profilgeometrien hinsichtlich Radien und Schattennut auf der Türblatt-Gegenseite
optional beidseitiger Einzugsdämpfer für max. Komfort bis 80 kg Türblattgewicht
optional auch mit hochwertiger Laufschiene für Türen > 100 kg mit entsprechendem Einzugsdämpfer möglich

Somit ist es idealerweise geeignet für den Einsatz zum Beispiel in

Patientenzimmer in Krankenhäusern und Kliniken oder Pflegeheimen
Arztpraxen
Studentenwohnheime
öffentliche Verwaltungsgebäude
Hotels und Gastronomie
aber natürlich auch für den privaten Wohnungsbau

ÜBERZEUGENDE MONTAGEVORTEILE

Reviosionierbarkeit der Laufschiene
werkseitige Bohrung zur Befestigung des Laufkastens an der Wand
lose mitgelieferte Laufschiene für schnelle Montage auf der Baustelle

Magnetischer Schiebetürantrieb Rapid

NOVOSLIDE WALL RAPID

zur Wand- oder optional Deckenmontage
hier abgebildet: Mauerwerk mit Holztürblatt
bei Holztürblätter immer mit kugelgelagerter Bodenführung und eingelassenem Beschlag

NOVOSLIDE POCKET RAPID

mit zweiteiliger Stahlzarge, geschweißt oder zerlegt, verzinkt und grundiert oder optional mit GK Leibung (hier abgebildet), bei Ganzglastürblätter ist die Öffnungsweite verjüngt
Holztürzarge bauseits möglich
hier abgebildet: Trockenbau mit Holztürblatt

NOVOSLIDE FRAME RAPID

mit Eckzarge oder mit ein- oder zweiteiliger Umfassungszarge verzinkt und grundiert
zahlreiche Ausführungsvarianten möglich
hier abgebildet: Mauerwerk mit Holztürblatt, einteilige Umfassungszarge

TECHNIK UND DETAILS

TECHNISCHE DATEN NOVOSLIDE POCKET

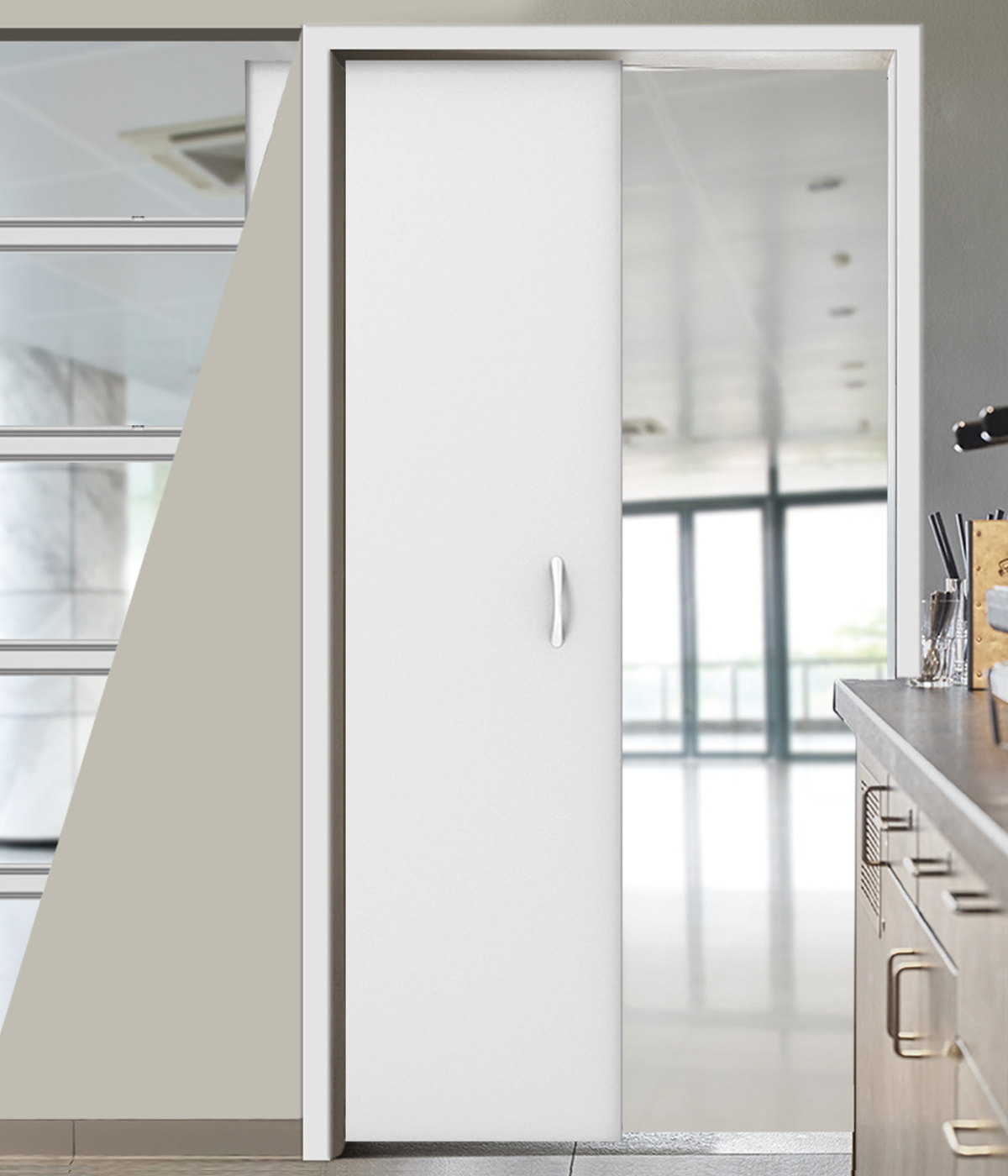

NOVOSLIDE POCKET

Das Schiebetürsystem NovoSlide Pocket beinhaltet alle Bauteile, die Sie für die Erstellung einer Schiebetür in der Wand laufend benötigen.

wahlweise für Holz oder Glastüren
wahlweise als kartonverpackte Kitversion / oder vormontierte Einbauelemente (auf Anfrage)

Das selbsttragende Element beinhaltet für eine Tür:
1 x System Bauelement / auf Maß vorkonfektioniert
1 x reversibles Laufschienenprofil
1 x Bodenführung für Holz oder Glas
1 x Kugelgelagerten Doppelrollenwagen für beidseitige Dämpfung
1 x Kugelgelagerten Doppelrollenwagen mit integrierter Reinigungsbürste
1 x Beschlag-Satz für Holz oder Glas
1 x Schraubenset für Elementmontage
1 x Schraubenset für Gipskartonbeplankung
1 x Montagehilfen zur Beplankung
1 x Montageanleitung

Lieferbare Türblattgrößen

Breite 610 / 735 / 860 / 985 / 1.110 / 1.235 mm
Höhe 1.985 / 2.110 / 2.235 mm
ab Lager

Für Fertigwandstärke 125 mm / 150 mm in Trockenbauweise.

Das Laufwagenset beinhaltet grundsätzlich eine beidseitige Dämpfung bis Türblattgewicht 80 kg für Türblattbreiten ab 610 mm. Die Parkposition der Tür erfolgt durch eine einfache Positionierung der Aktivatoren in der Laufschiene und kann auch noch nachträglich erfolgen. Integrierte Meterrißmarkierung an allen Längsprofilen erleichtern die Justierung auf Fertigfußboden.

Höhenausgleich mittels optionaler Verstellfüsse. Türblattstärken für Holztüren bis 40 mm, bei Glastüren wahlweise 8 mm oder 10 mm.

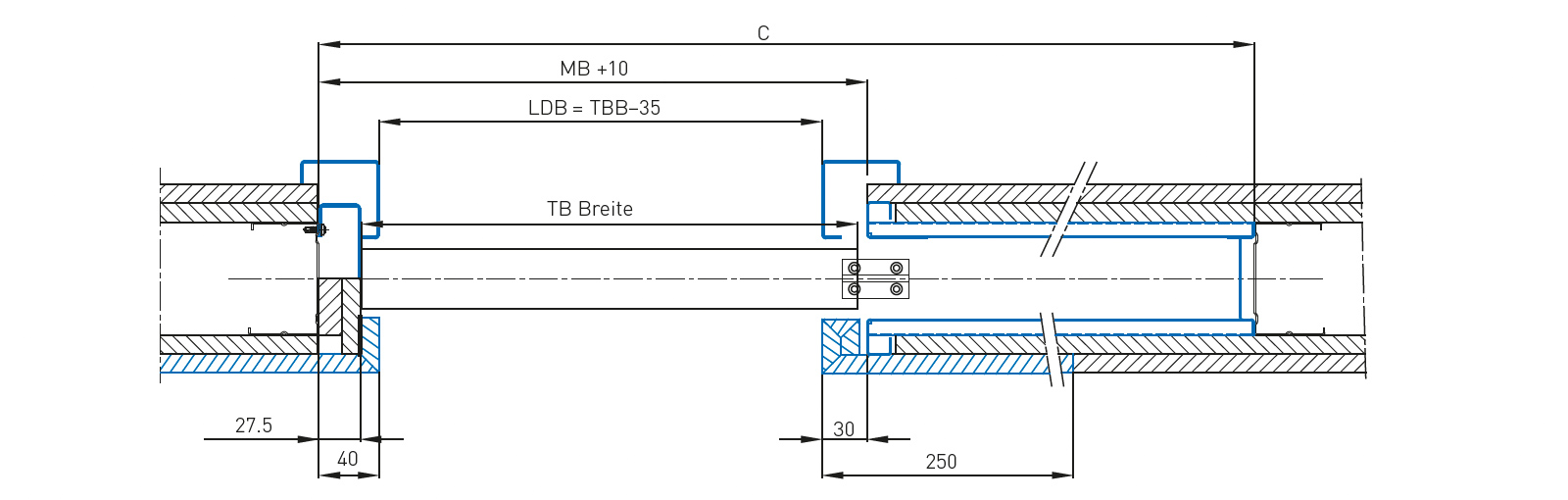

Horizontalschnitt: NovoSlide Pocket mit Novoferm Stahlzarge (oben in Abb.) oder alternativ Novoferm Gipskartonleibung (unten in Abb.); auch mit Holzzarge möglich (bauseits)

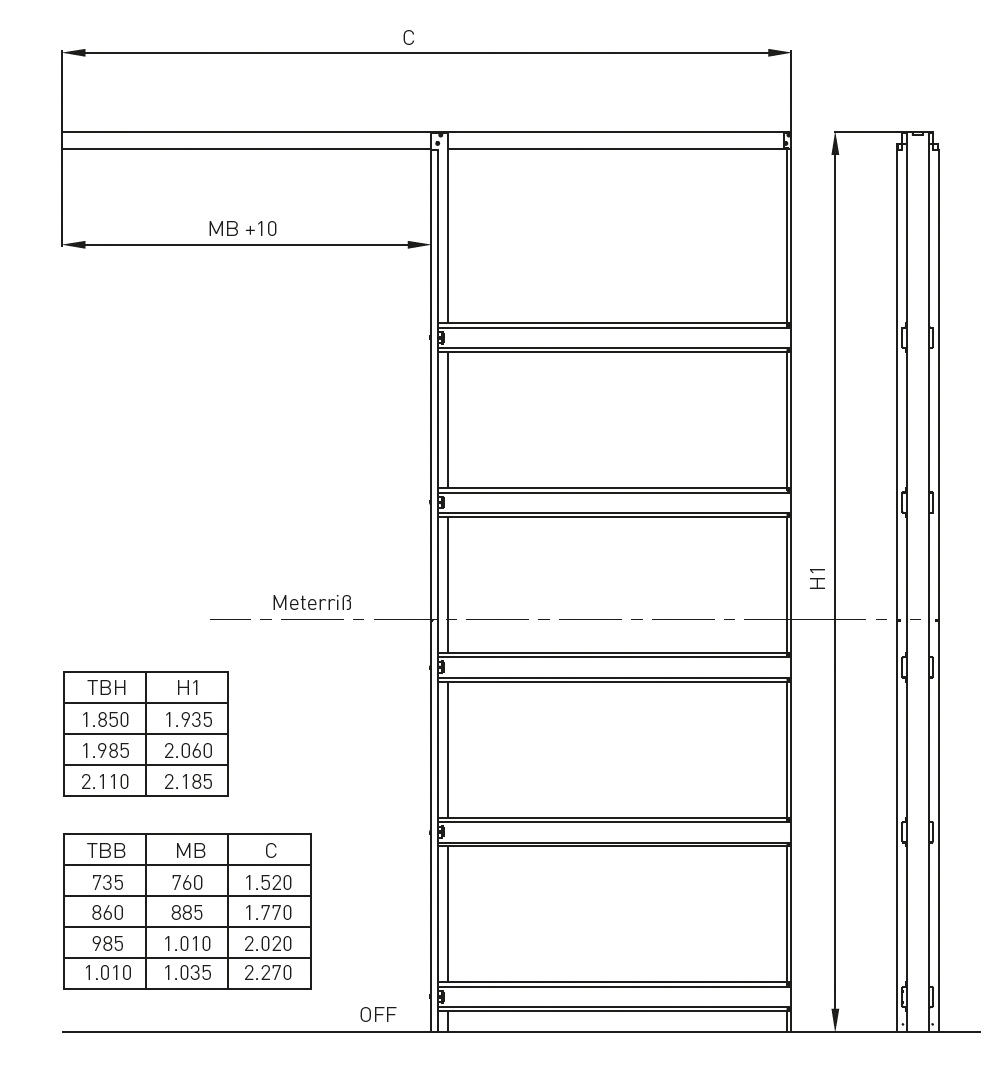

NovoSlide Pocket, Profilanordnung; TBH = Türblatthöhe, TBB = Türblattbreite, MB = Montagebreite

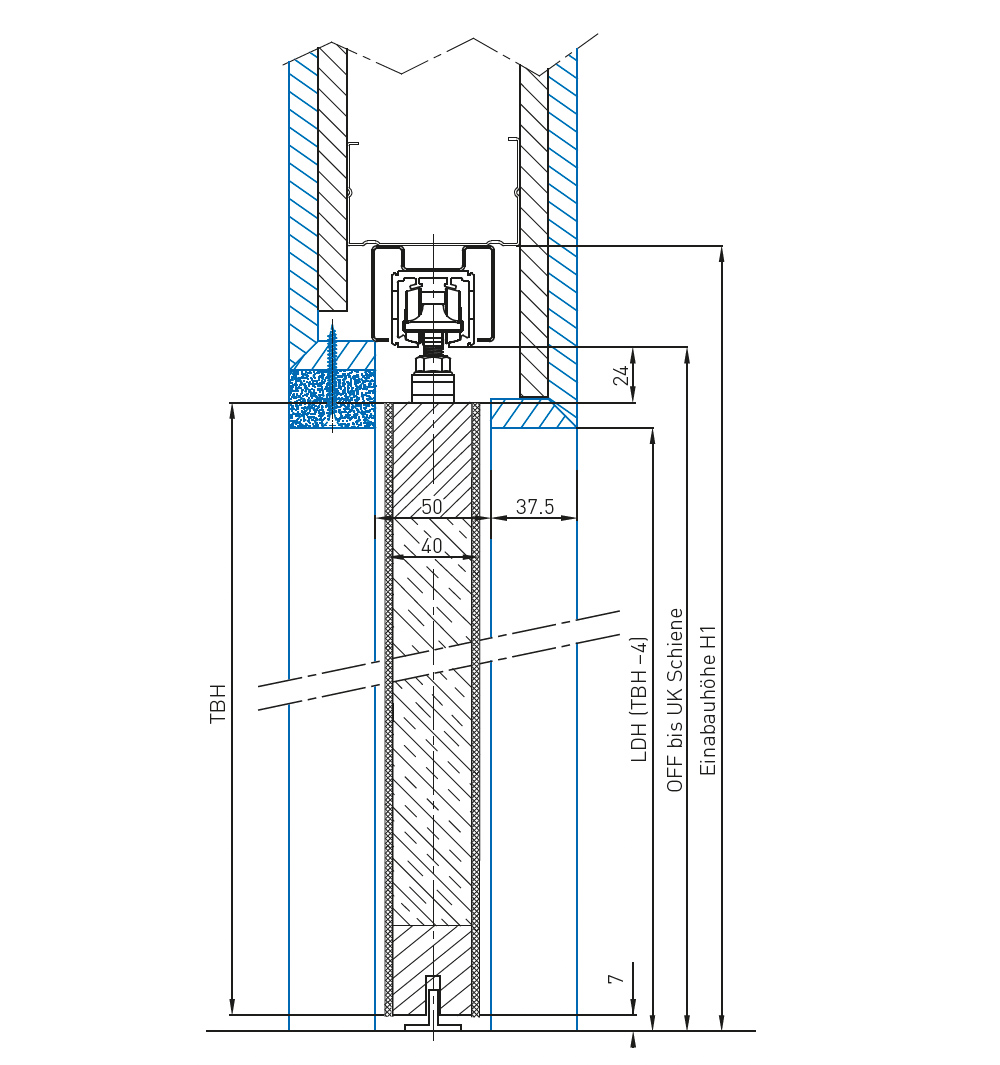

Vertikalschnitt: NovoSlide Pocket, mit GK-Leibung

TECHNISCHE DATEN NOVOSLIDE WALL

NOVOSLIDE WALL

Das Schiebetürsystem NovoSlide Wall beinhaltet alle Bauteile, die Sie für die Montage einer Schiebetür vor der Wand benötigen, inklusive der Laufschiene und der Abdeckblende sowie dem beidseitig gedämpften Laufrollenset für ein sanftes Schließen der Tür.

Kit beinhaltet für eine Tür
1 x Laufschienenprofil incl. Hohlkammer für den Wandabstand
1 x Bodenführung für Holz oder Glas
1 x Kugelgelagerten Doppelrollenwagen für zweiseitige Dämpfung
1 x Kugelgelagerten Doppelrollenwagen mit integrierter Reinigungsbürste
1 x Beschlag-Satz für Holz oder Glas
1 x Clipblende in Alu eloxiert EV1, optional auch in Edelstahloptik
2 x Kunststoffendkappe
1 x Kleinteile und Montagezubehör
1 x Montageanleitung

Die Laufschienengeometrie beinhaltet einen integrierten Wandabstand mittels einer Hohlkammer in 3 Abmessungen.

Um die Distanz zur Wand z.B. für bauseitige Sockelleisten / Türzargen / Schalter oder Smarthome Panels zu egalisieren, haben wir Profilbreiten von 47 mm, 53 mm und 59 mm im Programm.

Lieferbare Profillänge

2.050 / 2.500 / 3.500 / 5.800 mm

Das Laufwagenset beinhaltet grundsätzlich eine beidseitige Dämpfung bis Türblattgewicht 80 kg für Türblattbreite ab 580 mm Breite. Die Parkposition der Tür erfolgt durch eine einfache Positionierung der Aktivatoren in der Laufschiene. Das Profil ist im Abstand von 250 mm vorgebohrt.

Türblattstärken für Holztüren bis 40 mm, bei Glastüren wahlweise 8 mm oder 10 mm.

Die Höhen- und Breitenangaben der zu ermittelnden Türblattgröße können durch die Abzugsmaße lt. Montageanleitung berechnet werden.

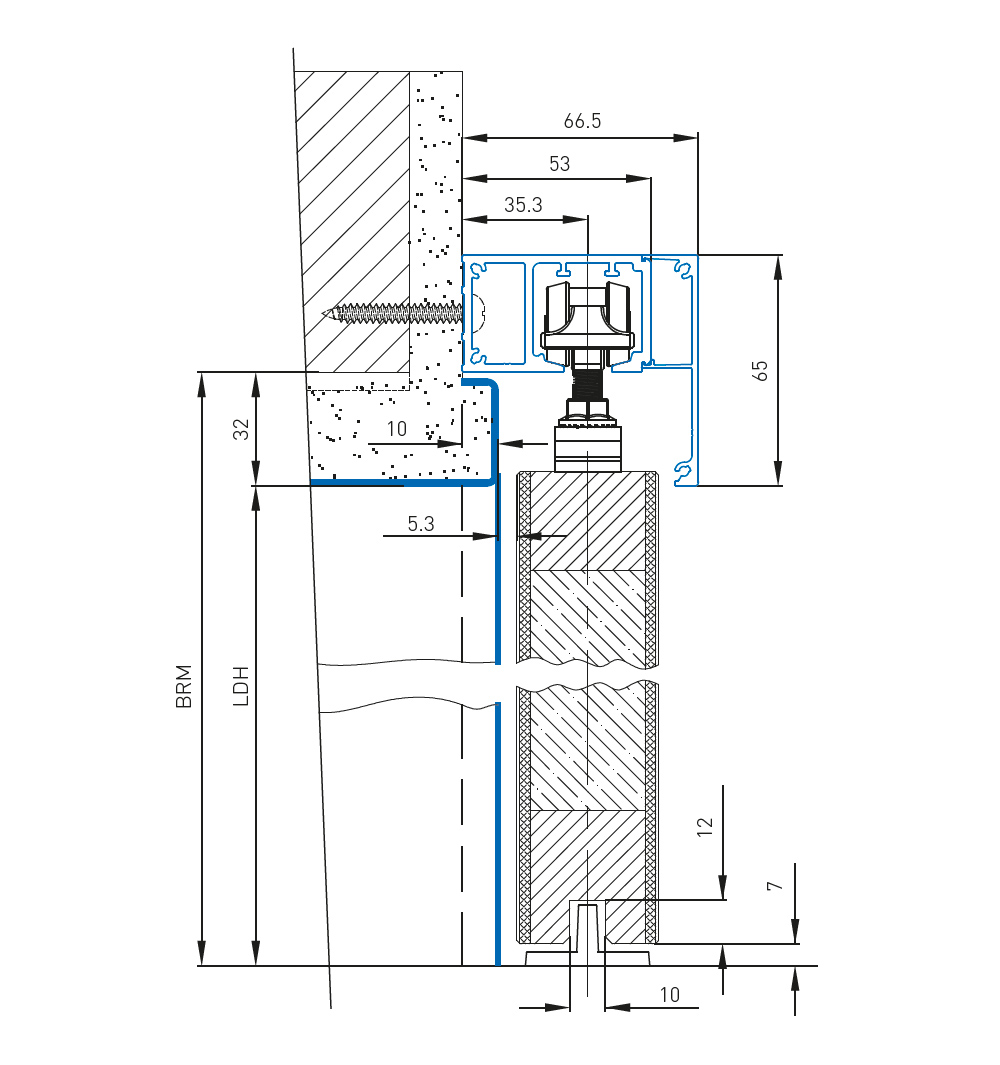

NovoSlide Wall, Profilbreite 53 mm,
Holztürblatt und Stahlzarge, 10 mm Umbug

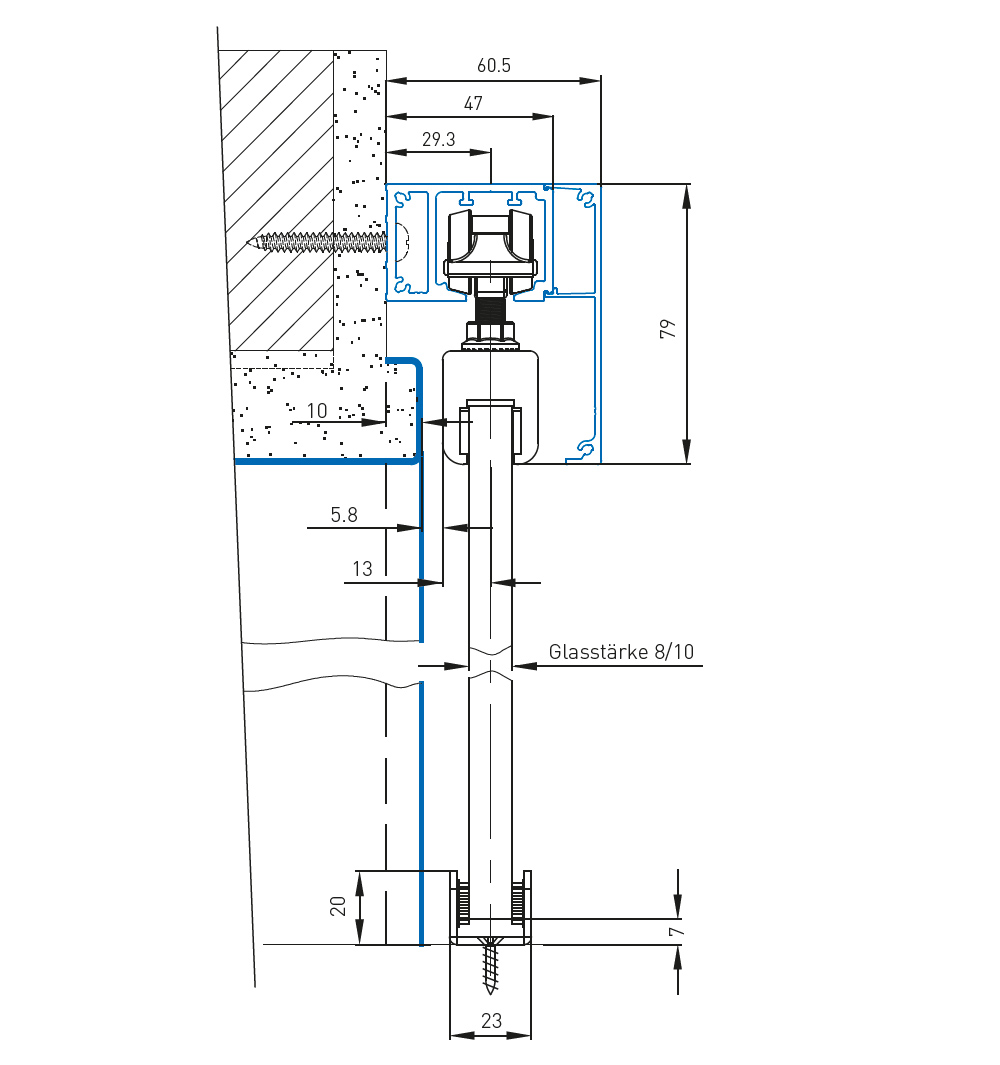

NovoSlide Wall, Profilbreite 47 mm,
Ganzglastürblatt und Stahlzarge, 10 mm Umbug

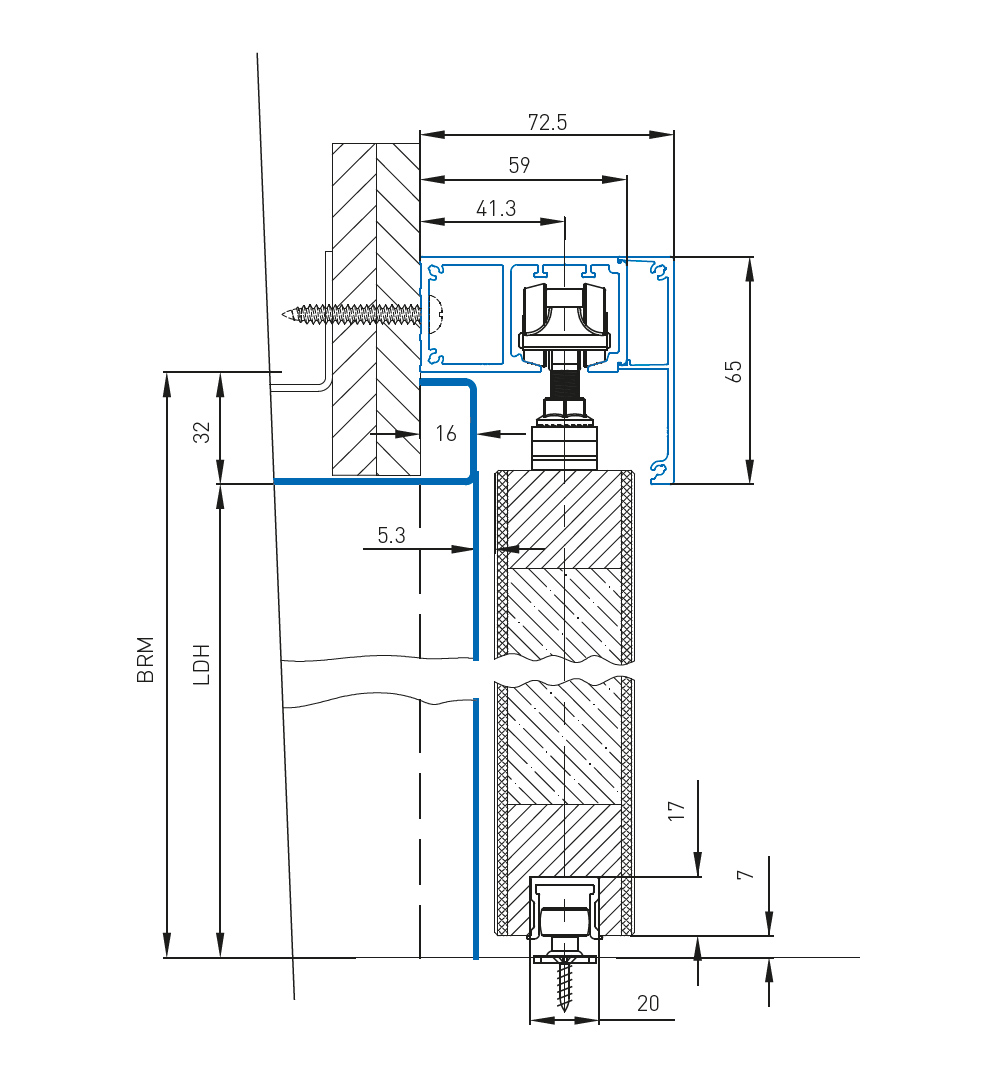

NovoSlide Wall, Profilbreite 59 mm,
Holztürblatt und Stahlzarge, 16 mm Umbug mit Bodenführung Deluxe

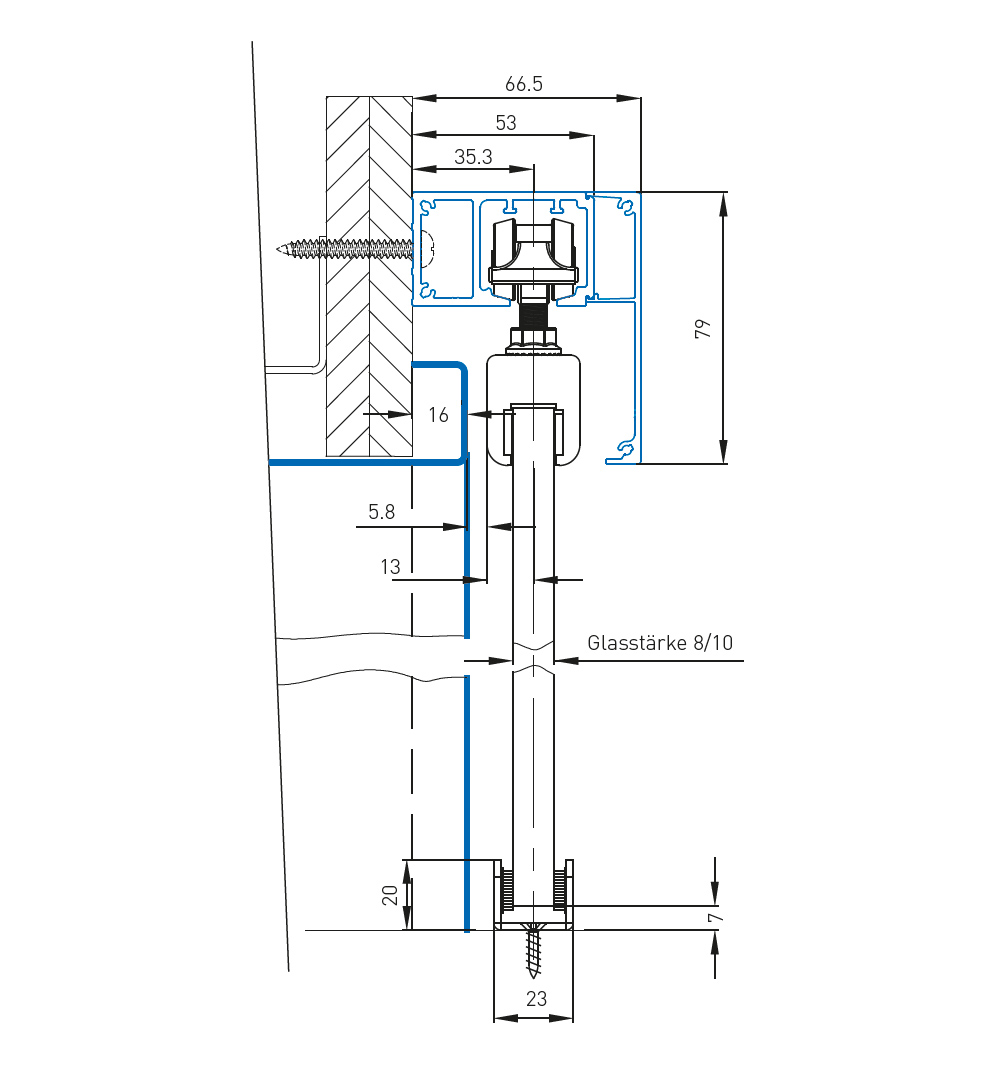

NovoSlide Wall, Profilbreite 53 mm,
Ganzglastürblatt und Stahlzarge, 16 mm Umbug

TECHNISCHE DATEN NOVOSLIDE FRAME

NOVOSLIDE FRAME

Das vor der Wand laufende Schiebetürsystem NovoSlide Frame ist ein vorgefertigtes Element bestehend aus Stahl-Umfassungszarge mit angeschweißtem Laufschienenkasten.

wahlweise für Holz- oder Glastüren
1- oder 2-flg.
1-tlg. für wandbegleitenden Einbau
2-tlg. zum nachträglichen Einbau

Das selbsttragende Element beinhaltet für eine Tür
1 x System Bauelement / auf Maß vorkonfektioniert
1 x Laufschienenprofil
1 x Bodenführung für Holz oder Glas
1 x Kugelgelagerten Doppelrollenwagen für beidseitige Dämpfung (optional)
1 x Kugelgelagerten Doppelrollenwagen mit integrierter Reinigungsbürste
1 x Beschlag-Satz für Holz oder Glas
1 x Montageanleitung

Lieferbare Türblattgrößen

alle kundenspezifischen Abmessungen möglich
auch Sondertürblattstärken realisierbar
für alle Wandstärken in Massiv- oder Trockenbauweise
viele weitere Optionen wie Oberlichter oder Seitenteile
verschiedene Zargen-Profilgeometrien hinsichtlich Radien und Schattennut auf der Türblatt-Gegenseite

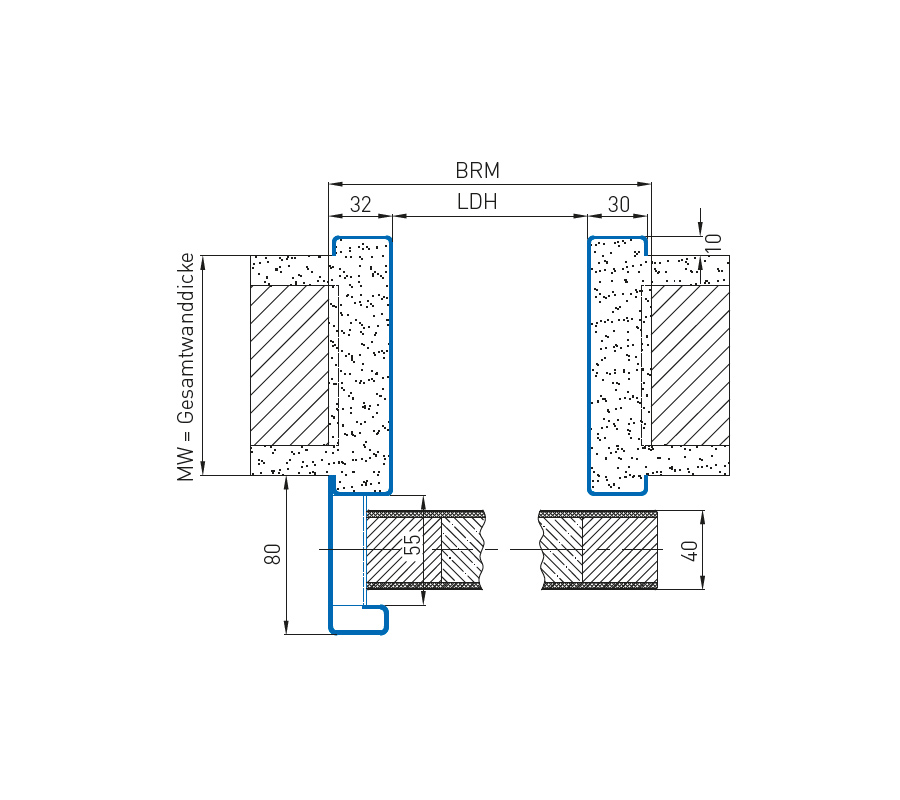

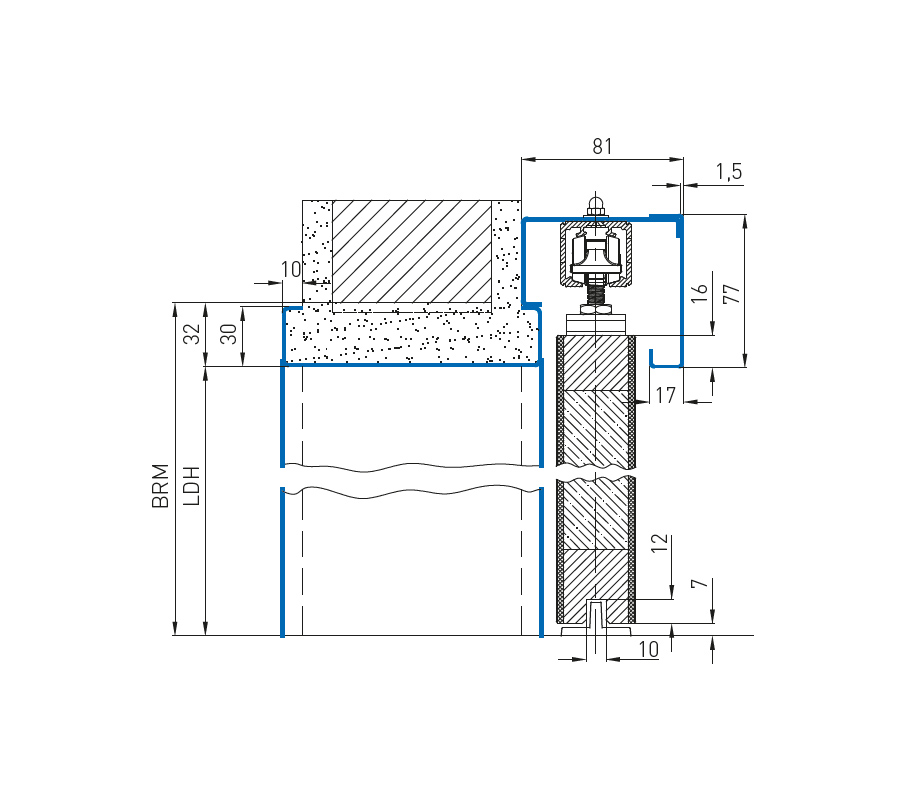

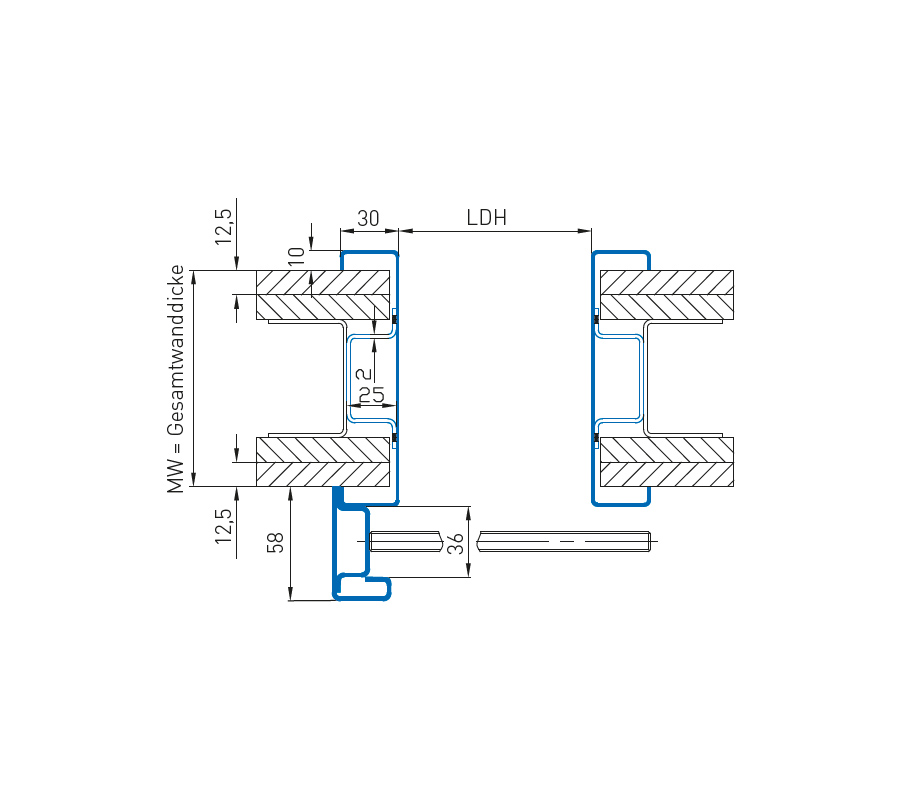

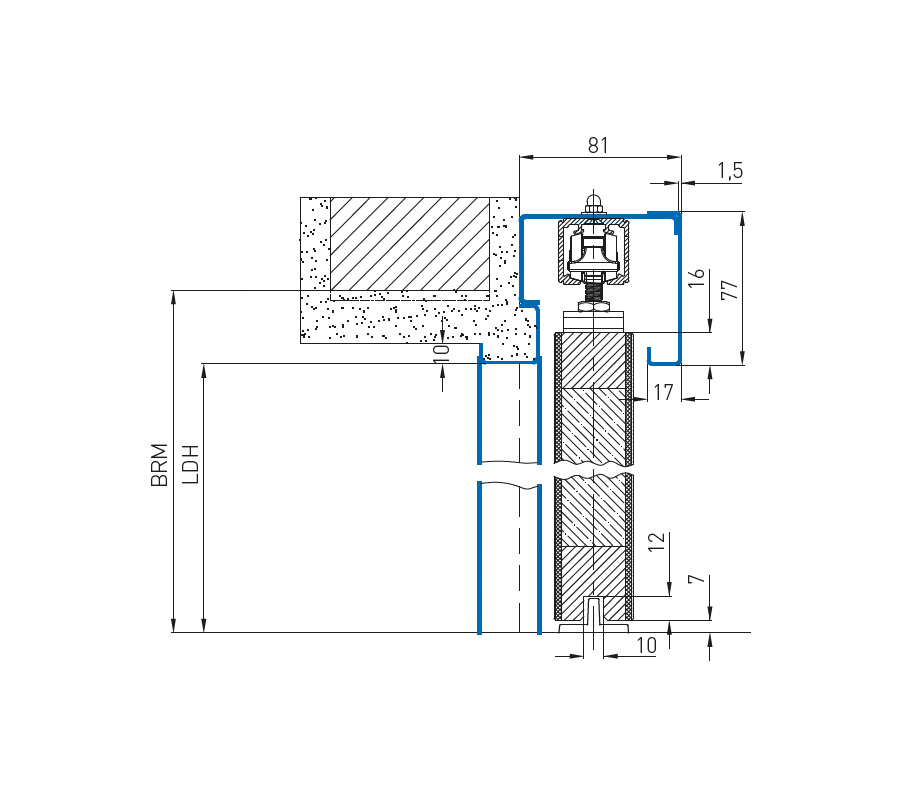

NovoSlide Frame vor der Wand laufend mit Umfassungszarge für Mauerwerk

NovoSlide Frame vor der Wand laufend mit Umfassungszarge für Mauerwerk

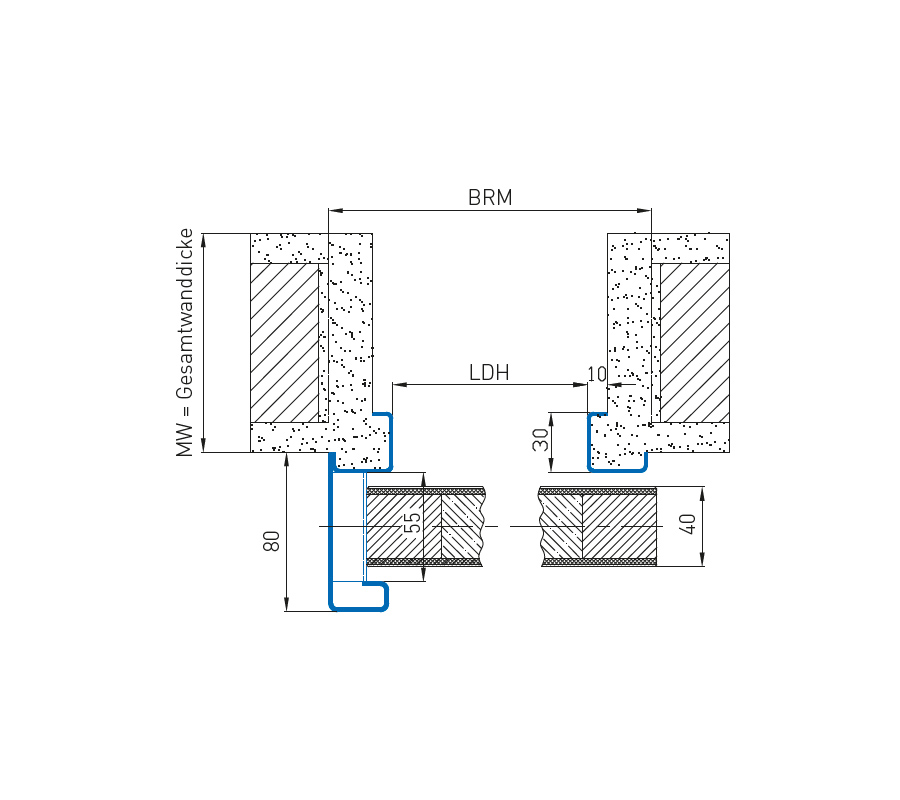

NovoSlide-Frame vor der Wand laufend mit Eckzarge für Mauerwerk

NovoSlide-Frame vor der Wand laufend mit Eckzarge für Mauerwerk

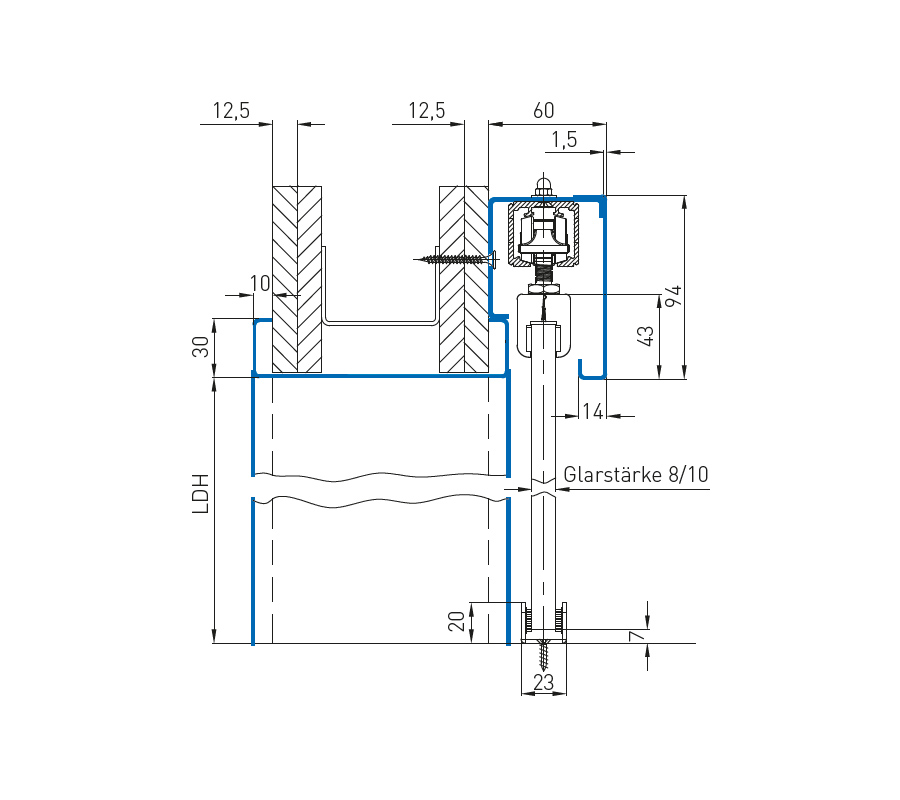

NovoSlide-Frame vor der Wand laufend mit Glastür mit einteiliger Umfassungszarge für wandbegleitenden Einbau in Trockenbauwände

NovoSlide-Frame vor der Wand laufend mit Glastür mit einteiliger Umfassungszarge für wandbegleitenden Einbau in Trockenbauwände

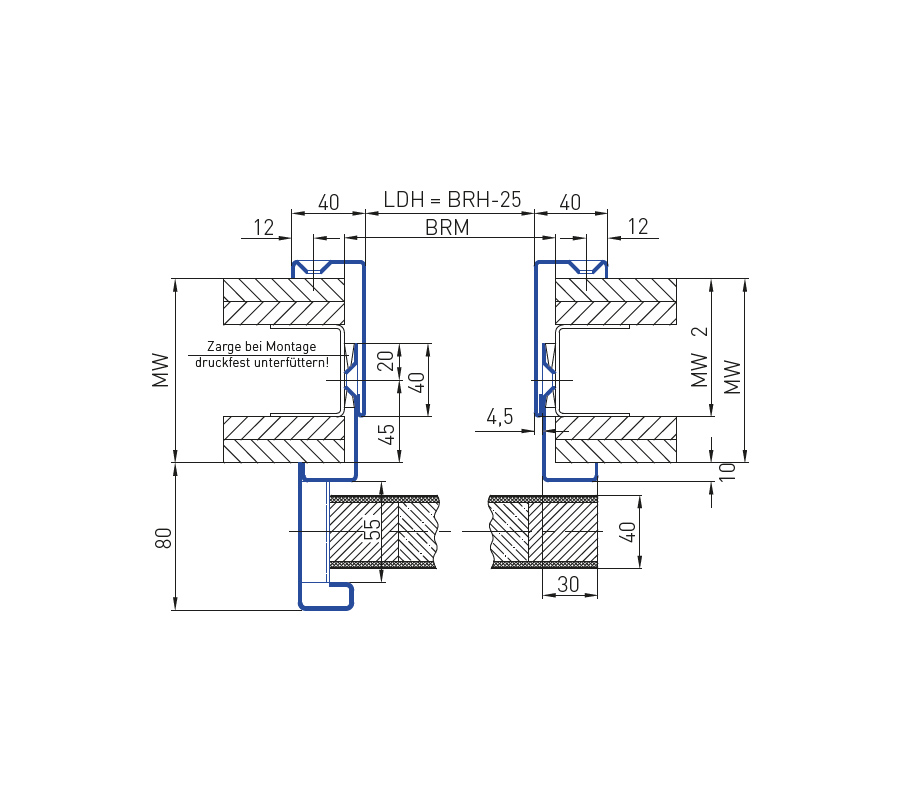

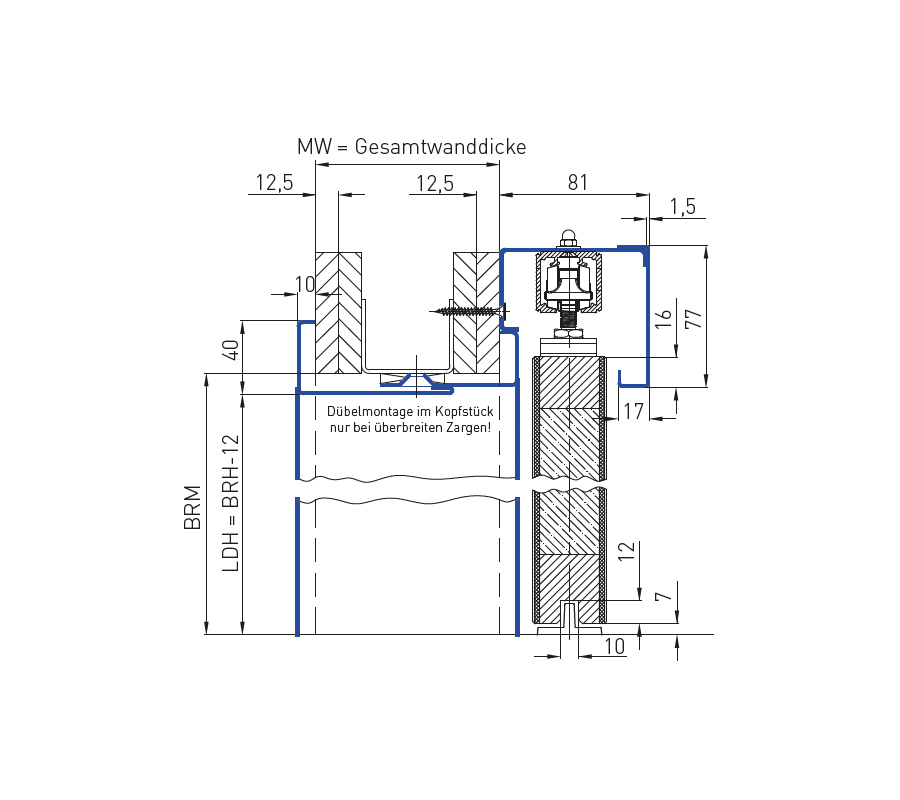

NovoSlide-Frame vor der Wand laufend mit zweiteiliger Umfassungszarge für nachträglichen Einbau in Trockenbauwände

NovoSlide-Frame vor der Wand laufend mit zweiteiliger Umfassungszarge für nachträglichen Einbau in Trockenbauwände

TECHNISCHE DATEN NOVOSLIDE ANTRIEB RAPID

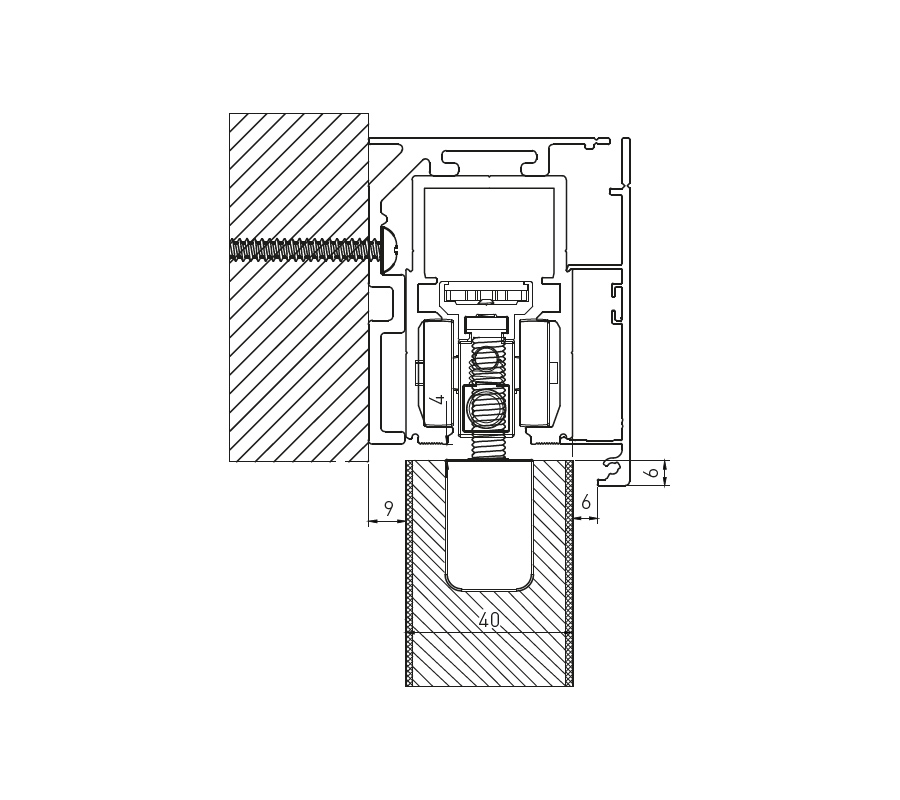

NOVOSLIDE WALL RAPID

zur Wand- oder optional Deckenmontage
hier abgebildet: Mauerwerk mit Holztürblatt
bei Holztürblätter immer mit kugelgelagerter Bodenführung und eingelassenem Beschlag

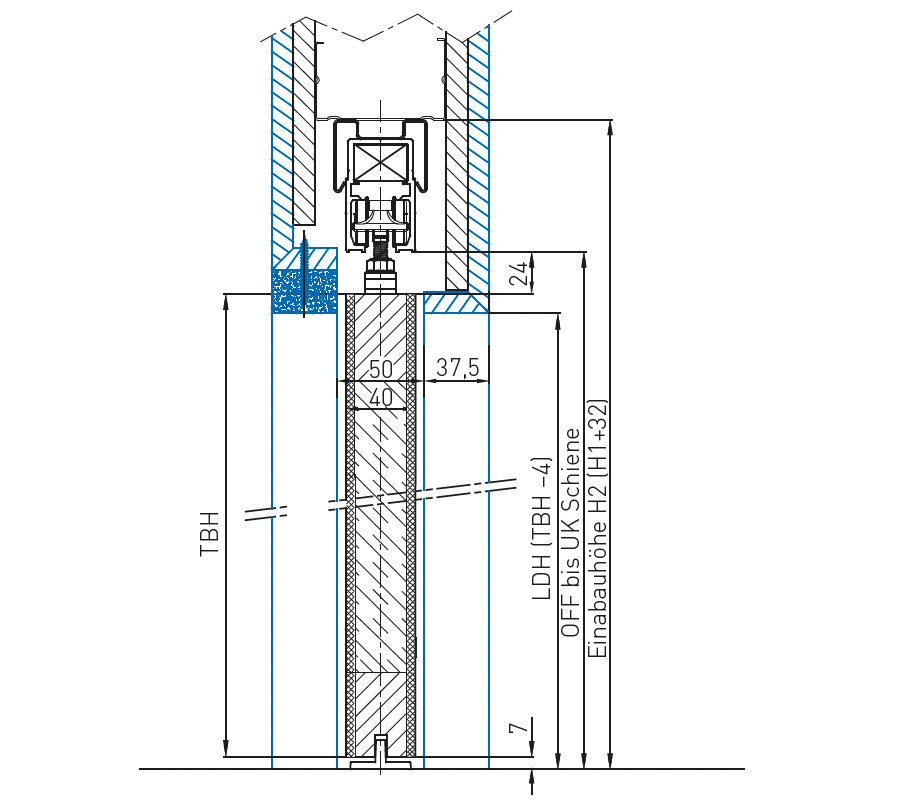

NOVOSLIDE POCKET RAPID

mit zweiteiliger Stahlzarge, geschweißt oder zerlegt, verzinkt und grundiert oder optional mit GK Leibung (hier abgebildet), bei Ganzglastürblätter ist die Öffnungsweite verjüngt
Holztürzarge bauseits möglich
hier abgebildet: Trockenbau mit Holztürblatt

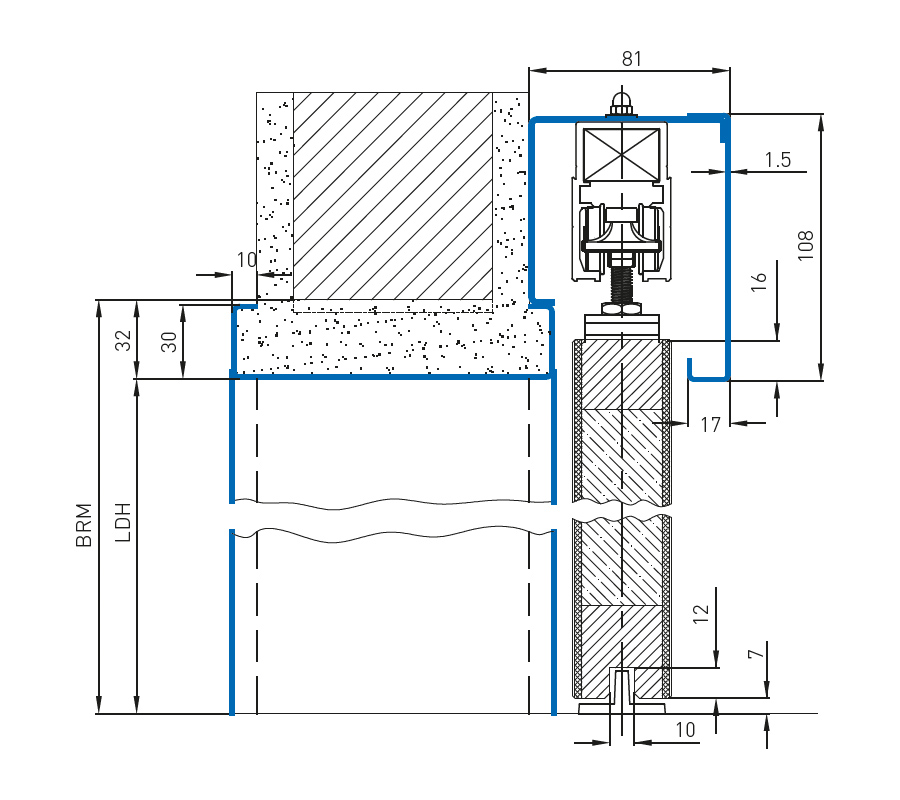

NOVOSLIDE FRAME RAPID

mit Eckzarge oder mit ein- oder zweiteiliger Umfassungszarge verzinkt und grundiert
zahlreiche Ausführungsvarianten möglich
hier abgebildet: Mauerwerk mit Holztürblatt, einteilige Umfassungszarge

OPTIONAL
