SICHERHEITSTÜREN

PERFEKTE LÖSUNGEN MIT ÄSTHETIK - GEFÜHLTE SICHERHEIT FÜR JEDEN BEREICH

Sachwerte bewahren, Personen schützen – Sichheit hat viele Aspekte.
Unsere Sicherheitstüren sind ganz besonders funktional: Sie zeigen sich überaus widerstandsfähig gegenüber ungebetenen Gästen, Feuer, Rauch oder Lärm und das Schönste: Sie präsentieren sich dabei auch ästhetisch in Top-Form.Ideal für die unterschiedlichsten Einsatzbereiche – überwiegend im Objektbau – schieben sie der steigenden Einbruchsrate einen hocheffizienten Riegel vor. Ob firmeninterne Sicherheitsansprüche, beispielsweise im EDV-Bereich, oder der harte Türen-Alltag vom Büro über die Werkstatt bis zum Lager – Novoferm-Stahltüren sind so robust, dass sie alles unbeschadet mitmachen, aber auch flexibel genug für individuelle Spielräume.

Vielfältige Verglasungsarten, unterschiedlichste Sonderausstattungsmöglichkeiten und nicht zuletzt die vielen Möglichkeiten bei den individuellen Farbgestaltung für Türblatt und Zarge sorgen dafür, dass unsere Stahltüren ganz schön sicher, attraktiv und dank Novoferm Kompetenz überall salonfähig sind.

Übersicht Türarten

Stahl-Sicherheitstüren mit geprüfter Sicherheit nach RC 2 (WK 2) erhalten Sie bei Novoferm in Dickfalz- und flächenbündiger Ausführung sowie als Rohrrahmenkonstruktion in Aluminium und Stahl.

Geprüfte Sicherheit nach RC 3 (WK 3) stehen bei Novoferm in Dickfalz-Ausführung sowie als Rohrrahmenkonstruktion in Aluminium und Stahl zur Verfügung.

Stahl-Sicherheitstüren mit geprüfter Sicherheit nach RC 4 (WK 4) bieten wir als Dickfalz-Ausführung beispielsweise für den Einsatz in Serverräumen an.

Stahl-Sicherheitstüren mit geprüfter Sicherheit nach RC 2 (WK 2), RC 3 (WK 3) und RC 4 (WK 4) sind je nach Ausführung mit Brandschutzklasse EI 30 (T30), EI 60 (T60) und EI 90 (T90) kombinierbar.

Tür-Vergleich und Eigenschaften

Widerstandsklassen & Täterprofile

Widerstandsklasse nach Norm DIN EN 1627	RC 2 (WK 2)	RC 3 (WK 3)	RC 4 (WK 4)	RC 3 (WK 3)/ FB 4	RC 3 (WK 3)/ VPAM P6
Widerstandszeit nach Norm DIN EN 1627	3 Minuten	5 Minuten	10 Minuten	5 Minuten	5 Minuten
Täter nach Norm DIN EN 1627	Gelegenheitstäter	Täter	Erfahrener Täter	Täter	Täter
Täterverhalten und Werkzeuge nach Norm DIN EN 1627	Einfaches Gerät wie Schraubendreher, Zange und Keile	Aufbruchversuch des Täters mit zweitem Schraubendreher und Kuhfuß	Verfügt zusätzlich über Säge- und Schlagwerkzeuge (Axt, Stemmeisen, Hammer, Meißel, Akku-Bohrmaschine)	Aufbruchversuch des Täters mit zweitem Schraubendreher und Kuhfuß. Zusätzliche Durchschusshemmung für Handfeuerwaffen bis Kaliber 44 Rem. Magnum, 357 Magnum	Aufbruchversuch des Täters mit zweitem Schraubendreher und Kuhfuß. Zusätzliche Durchschusshemmung bis Sturmgewehrkaliber (AK-47) 7,62 x 39 mm (FJ/ PB/ SC)
Brandschutz nach Normen DIN 4102-5 / DIN EN 13501-2	Ohne Brandschutz EI₂ 30 (T30) EI₂ 60 (T60) EI₂ 90 (T90)	Ohne Brandschutz EI₂ 30 (T30) EI₂ 60 (T60) EI₂ 90 (T90)	Ohne Brandschutz EI₂ 30 (T30) EI₂ 60 (T60)	Ohne Brandschutz EI₂ 30 (T30)	Ohne Brandschutz EI₂ 30 (T30)
Rauchdichtigkeit (4-seitiges Dichtungs- system)	- Ohne Rauchschutz - Mit Rauchschutz
Schalldämmend	23 - 44 dB	23 - 44 dB	22 - 47 dB	21 - 38 dB	21 - 38 dB
Wärmedurchgangs- koeffizient U-Wert	1,5 W/m²K	1,8 W/m²K	1,8 W/m²K	1,8 W/m²K	1,8 W/m²K
Geprüfte Leistungseigenschaften für Außentüren	• Luftdurchlässigkeit, Schlagregendichtigkeit, Widerstand gegen Windlast
Optik	Im Standard: Türblatt/ Zarge verzinkt und grundiert Verkehrsweiß, ähnlich RAL 9016. Optional auch in RAL nach Wahl.
Verglasungen möglich	•	•	-	•	•
• Ja - Nein

Widerstandsklassen im Härtetest

RC2

WIDERSTANDSKLASSE RC2
Widerstandszeit 3 Minuten*

Ein Gelegenheitstäter versucht, mit Hilfe einfacher Werkzeuge einzudringen:
Er setzt einen Schraubendreher ein, verwendet eine Zange, treibt Keile in das Bauteil oder setzt freiliegenden Bändern mit einer kleinen Handsäge zu.

WERKZEUGSATZ A 2
Beim Prüfverfahren können die Keile oder der Schrauben- dreher mit einem Gummihammer eingetrieben werden, um entsprechende Schläge mit der Hand zu simulieren.

Ansonsten stehen folgende Werkzeuge zur Verfügung:
1 Schraubendreher, 1 Rohrzange, 1 Verlängerungsstahl- rohr, verschiedene Kunststoff-/Holzkeile sowie diverse Sägen (Holz-, Blatt- und Bügelsäge).

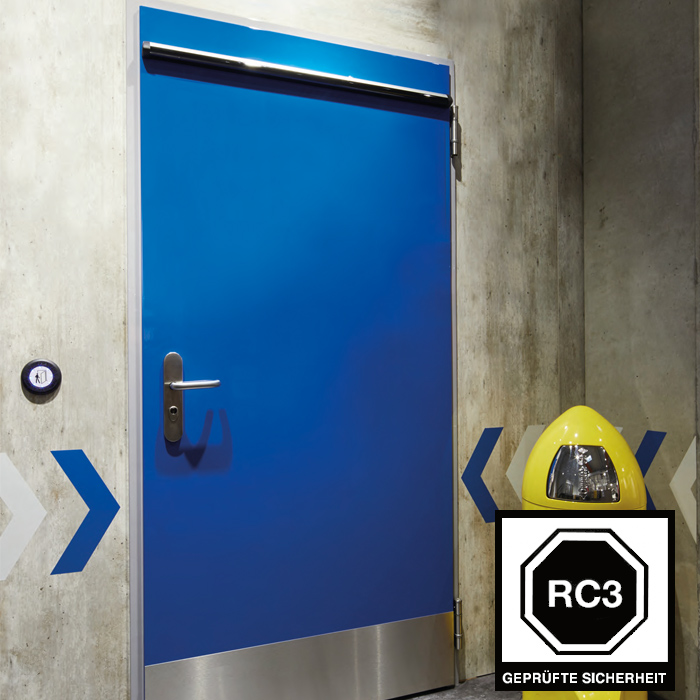

RC3

WIDERSTANDSKLASSE RC3
Widerstandszeit 5 Minuten*

Der Einbrecher ist besser ausgerüstet und nimmt einen zweiten Schraubendreher, verschiedene Handwerkzeuge (kleiner Hammer, mechanischer Bohrer etc.) sowie einen Kuhfuß zu Hilfe, um sich durch die stärkere Hebelwirkung leichter Zugang zu verschaffen. Mit dem Bohrwerkzeug können anfällige Schließvorrichtungen angegriffen werden.

WERKZEUGSATZ A 3
Der Schlosserhammer darf die Tür nicht direkt treffen – es ist bei diesem Prüfverfahren auch nicht zulässig, mit dem Kuhfuß auf den Probekörper einzuschlagen. Die beiden Werkzeuge sind als Splinttreiber bzw. für das Heraushebeln oder Einstechen in die Tür vorgesehen.

Neben dem Instrumentarium aus dem Werkzeugsatz A 2 steht Folgendes zur Verfügung:
jeweils 1 Schraubendreher, Kuhfuß, Säge, Schlosserhammer, Handbohrer, Satz mit Bohrern und 1 Satz Splinttreiber.

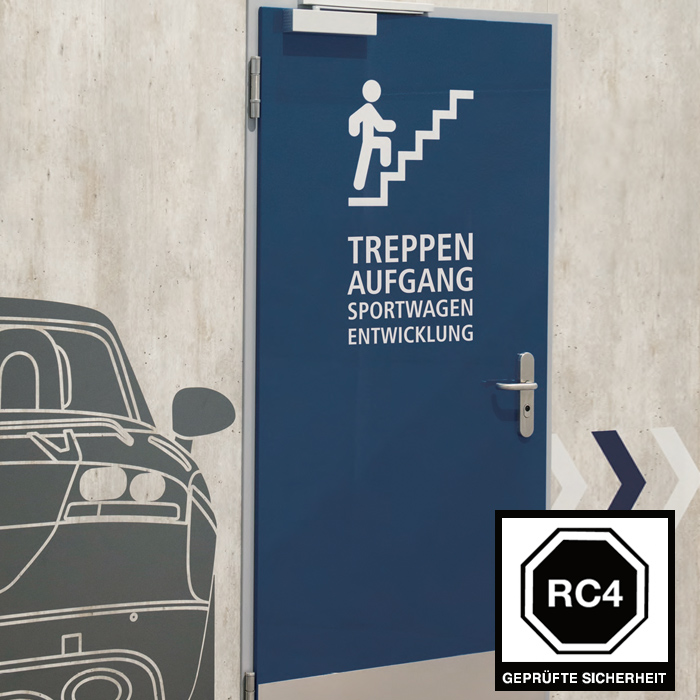

RC4

WIDERSTANDSKLASSE RC4
Widerstandszeit 10 Minuten*

Der erfahrene Täter hat professionelles Equipment im Gepäck:
Er greift zur Säge, setzt unterschiedliche Schlagwerkzeuge wie Axt, Stemmeisen und eine Akku-Bohrmaschine ein. Die Angriffsfläche ist durch den unterschiedlichen Einsatz der Hilfsmittel deutlich größer. Auch die Risikobereitschaft ist in Erwartung einer angemessenen Beute hoch, der Eindringling ist entschlossen, sich Zutritt zu verschaffen.

WERKZEUGSATZ A 4
Die größere Bandbreite an Werkzeugen macht den Angriff gefährlicher.

Eingesetzt werden in dieser Klasse zu sätzlich zu den Geräten des Werkzeugsatzes A 3:
jeweils 1 Kolbenhammer, Kaltmeißel, Holzmeißel, Axt, Bolzenschneider, Akku-Bohrmaschine, Satz mit Bohrern und 2 Blechscheren.

Vergleich Sicherheitstüren

	E-S-6 Tür 1-flügelig	E-S-1 Tür 1-flügelig	E-S-2 Tür 2-flügelig	S-D-1 FB4 NS¹⁾ Tür 1-flügelig	S-D-2 FB4 NS¹⁾ Tür 2-flügelig
Dickfalz	•	•	•	•	•
T30 (EI₂ 30)				•
RS		•	•	•
Schalldämmend	•	•	•	•
RC2	•	•	•
RC3		•	•	•
RC4		•			•
Wärmedämmend	•	•	•	•	•
Auch für Außenanwendung	•	•	•	•	•
DIN EN 14351-1	•	•	•	•	•
¹⁾ Durchschusshemmend nach DIN EN 1522 FB4. Als 1-flg. Tür S-D-1 alternativ auch als Beschuss-Sonderklasse VPAM APR 2006 Prüfstufe P6 verfügbar.

Übersicht Sicherheitstüren

Sicherheitstüren

Bezeichnung	Dickfalz / stumpf einschlagend - lieferbare Türblechdicken	Brandschutz nach DIN 4102-5/ DIN EN 13501-2	Rauchschutz nach DIN 18095/ DIN EN 1634-3	Sicherheit nach DIN EN 1627	Schalldämmung RWp Prüfwert	Wärmedurchgangs Koeffizient U-Wert in W/m²K	Baurichtmaß mm
NovoSecur^® E-S 6 Tür 1 flg.	Dickfalz 1,0	-	-	RC 2 (WK 2)	33 dB¹⁾ 29 dB³⁾ 34 dB²⁾	1,7	min. 625 x 1750 max. 1250 x 2500
Premio E-S-1 RC2 Tür 1 flg. Premio E-S-1 GE- Übergröße Tür 1 flg.	Dickfalz 1,0/1,5	-	•	RC 2 (WK 2)	40 dB¹⁾ 43 dB²⁾ 42 dB⁴⁾	1,5	min. 625 x 1750 max. 1375 x 2500
	Dickfalz 1,0	-	•	RC 2 (WK 2)	39 dB¹⁾ 41 dB²⁾	1,6	max. 1500 x 3000
Premio E-S-2 RC2 Tür 2 flg. Premio E-S-2 GE-Übergröße Tür 2 flg.	Dickfalz 1,0/1,5	-	•	RC 2 (WK 2)	39 dB¹⁾ 41 dB²⁾ 42 dB⁴⁾	1,5	min. 1375 x 1750 max. 2500 x 2500
	Dickfalz 1,0	-	•	RC 2 (WK 2)	37 dB¹⁾ 40 dB²⁾	1,6	max. 3000 x 3000
Premio E-S-1 RC3 Tür 1 flg.	Dickfalz 1,5	-	•	RC 3 (WK 3)	39 dB¹⁾ 44 dB²⁾ 43 dB⁴⁾	1,8	min. 625 x 1750 max. 1375 x 2500
Premio E-S-2 RC3 Tür 2 flg.	Dickfalz 1,5	-	•	RC 3 (WK 3)	39 dB¹⁾ 42 dB²⁾ 41 dB⁴⁾	1,9	min. 1375 x 1750 max. 2500 x 2500
Premio E-S-1 RC4 Tür 1 flg.	Dickfalz 1,5	El₂ 30 El₂ 60 El₂ 90	•	RC 4 (WK 4)	38 dB¹⁾ 46 dB²⁾ 39 dB³⁾	1,8	min. 625 x 1750 max. 1375 x 2500
Premio S-D-1 RC3 FB4 NS Tür 1 flg.	Dickfalz 1,5	T30 / El₂ 30	•	RC 3 (WK 3) Durchschusshemmend FB4 NS	38 dB⁶⁾	1,8	min. 625 x 1750 max. 1375 x 2500
Premio S-D-2 RC3 FB4 NS Tür 2 flg.	Dickfalz 1,5	-	-	RC 3 (WK 3) Durchschusshemmend FB4 NS	-	1,9	min. 1375 x 1750 max. 2500 x 2500
Die angegebenen Werte sind abhängig von der Tür und Einbausituation • Lieferbar - nicht Lieferbar 1) abs. Türdichtung 2) Anschlagswelle / 4-seitig 3) Auflaufdichtung 4) doppelte abs. Türdichtung 6) abs. Türdichtung und Anschlagswelle FB

Highlights Sicherheitstüren

GEFÜHLTE SICHERHEIT IST GOLD WERT – IM BÜRO, ZU HAUSE, ÜBERALL

In erstaunlich vielen Bereichen des Wohn- und Arbeitslebens spielt das Gefühl von Sicherheit eine große Rolle. Sicherheit vor ungebetenen Gästen, vor Lärm und vor allem Gefahren wie Feuer und Rauch. Türen von Novoferm geben Ihnen genau die Sicherheit, die Sie wünschen. Und nicht nur das: Sie vereinen individuell gewünschte Sicherheitsfaktoren mit einer ebenso individuellen Optik. Beispielanwendungen, in denen es besonders auf Sicher- heit, auch in Kombination mit weiteren Schutzfunktio- nen (Feuer-, Rauch- oder Schallschutz), ankommt:

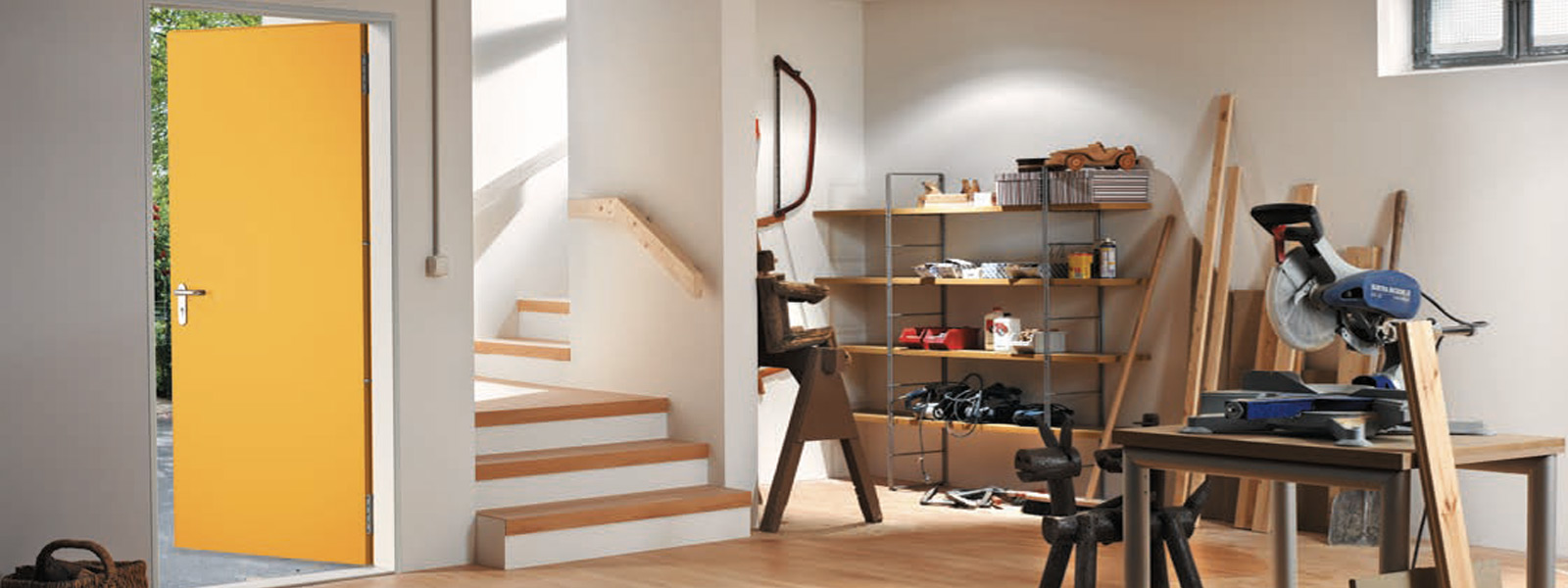

Als Kellerausgangstür
Als Nebenausgangstür, z.B. vom Hauswirtschaftsraum oder der Garage in den Garten
Von der Fertigung zum Büro mit wichtigen Unterlagen
In Arztpraxen und Kliniken zu Räumen, in denen Medikamente oder Rezeptblocks lagern
Als Tür zu Server- und EDV-Räumen
Als Wohnungsetagentür
Als rückwärtige Ausgangstür, z.B. für Juweliergeschäfte
Lagerräume in Einzel- und Großhandel oder produzierendem Gewerbe

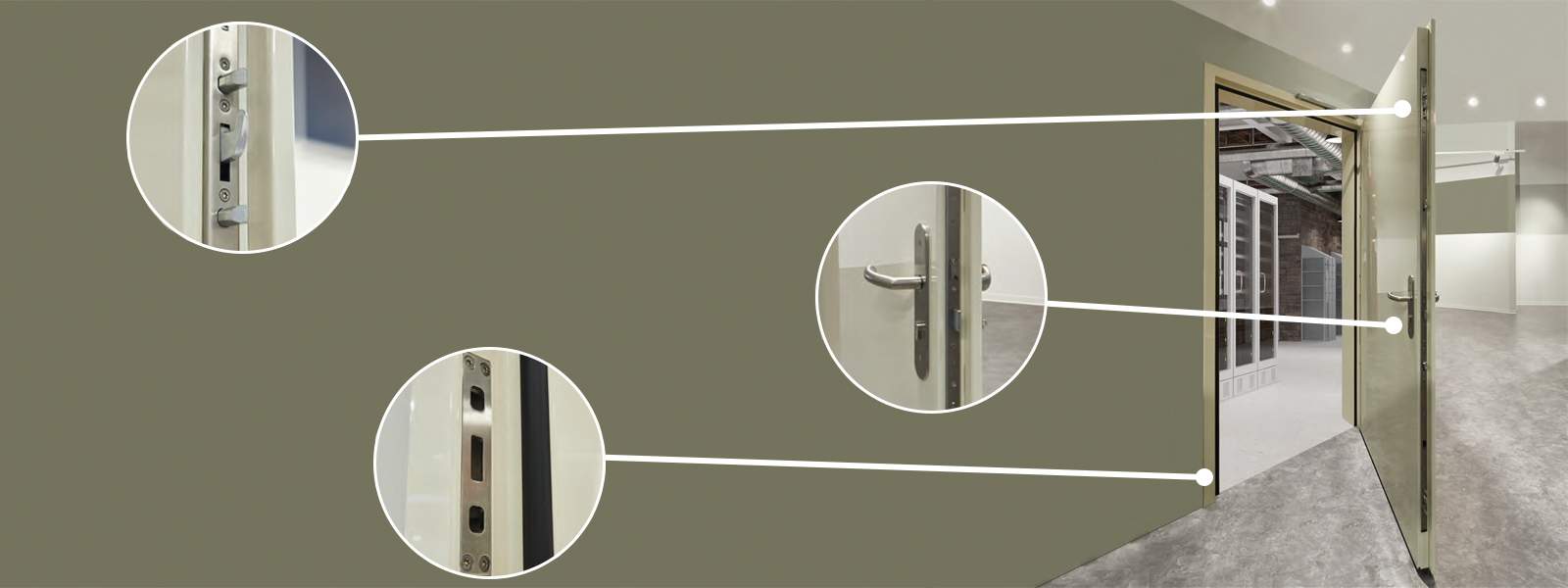

Mit diesen Qualitätsmerkmalen gewährleisten wir
Stabile Stahlbänder mit Bandbolzensicherung (alle Premio-Türen auch optional mit 3D-Bändern lieferbar)

Stählerne Sicherungszapfen greifen zusätzlich in die Zarge ein und verhindern ein Aufhebeln der Tür
Aluminium-Sicherheitsbeschlag nach DIN 18257
Hochwertige Schlossanlage auch mit Mehrfachverriegelungen
Sicherheitsprofilzylinder mit Kernziehschutz nach DIN 18252 / EN 1303, standardmäßig aufbohr- und aufziehgeschützt und mit mindestens drei Schlüsseln
Schlüssel mit Sicherungskarte gegen unerlaubtes Kopieren geschützt
Alle Türen mit wohnlichem Dickfalz
Viele Ausstattungsoptionen möglich
Alle Türmodelle auch mit Pulverbeschichtung im RAL-Sicherheit und hochwertige Optik: Farbton nach Wahl erhältlich

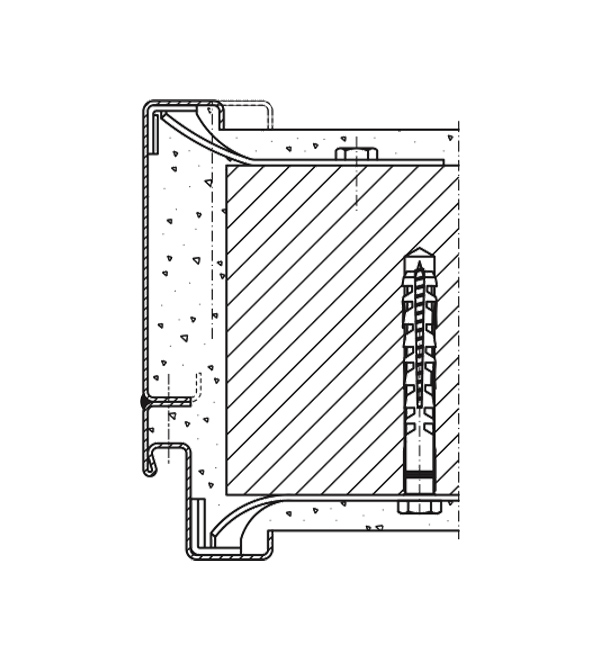

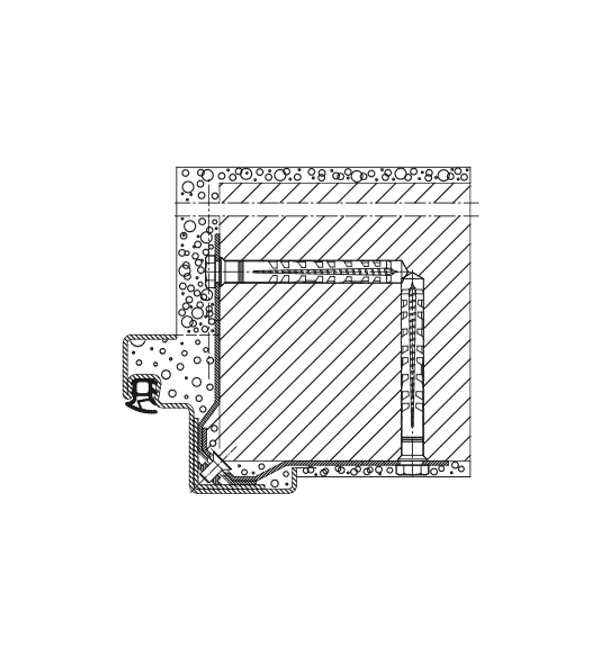

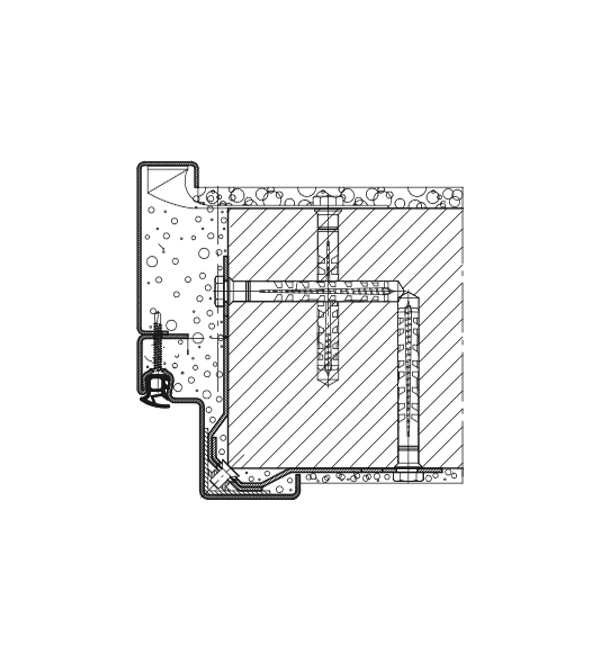

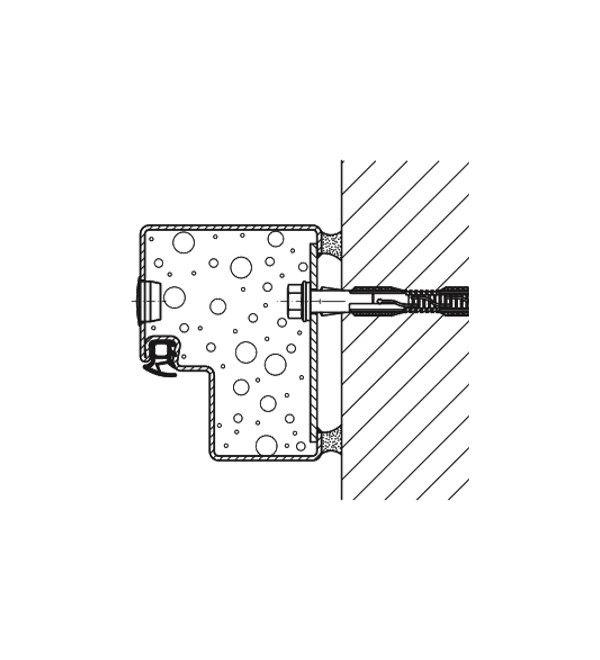

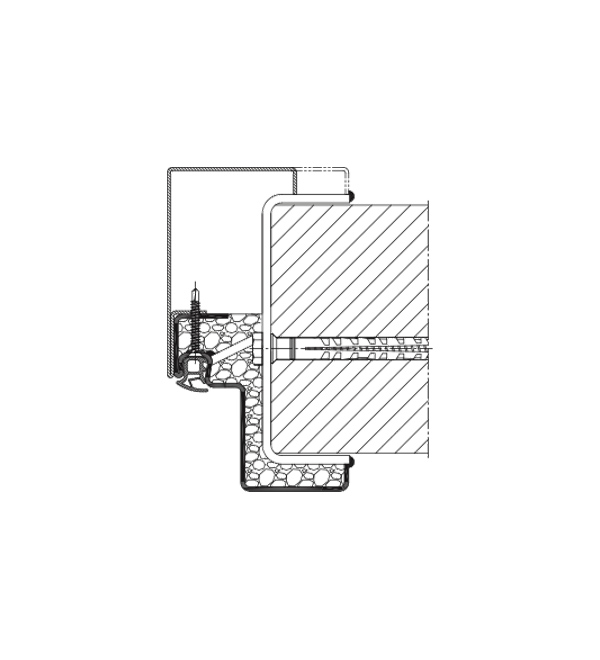

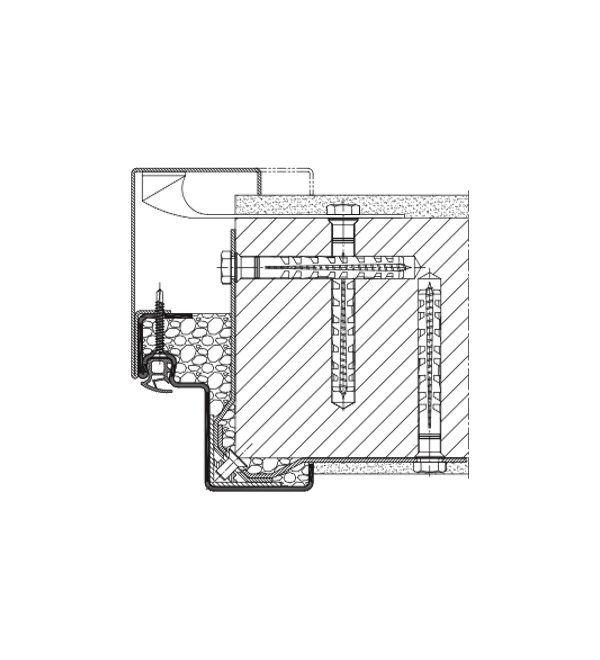

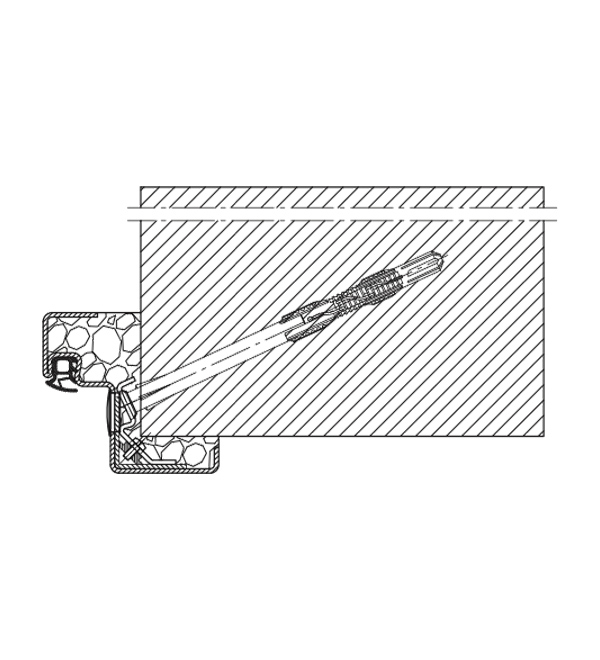

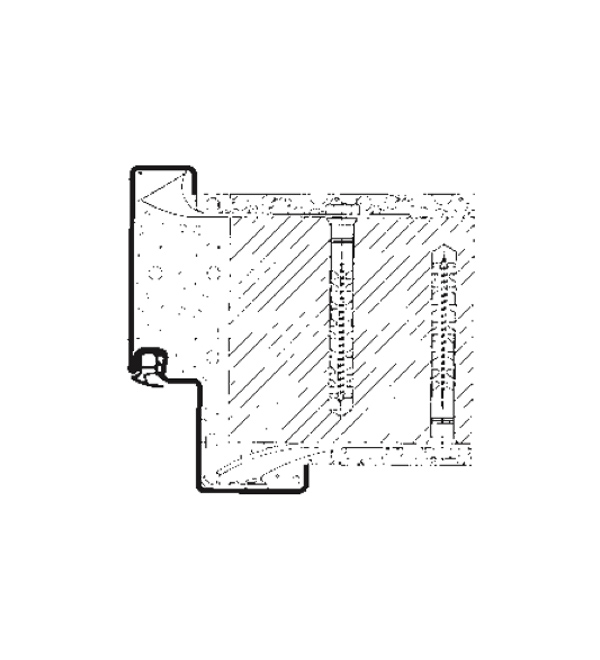

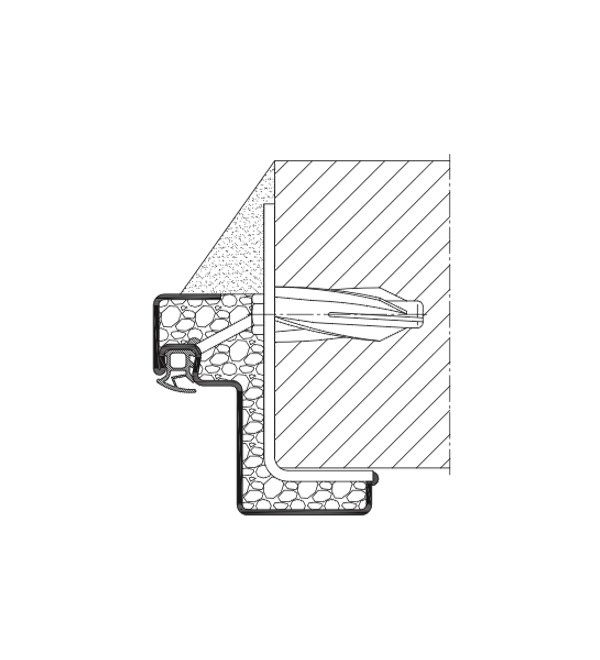

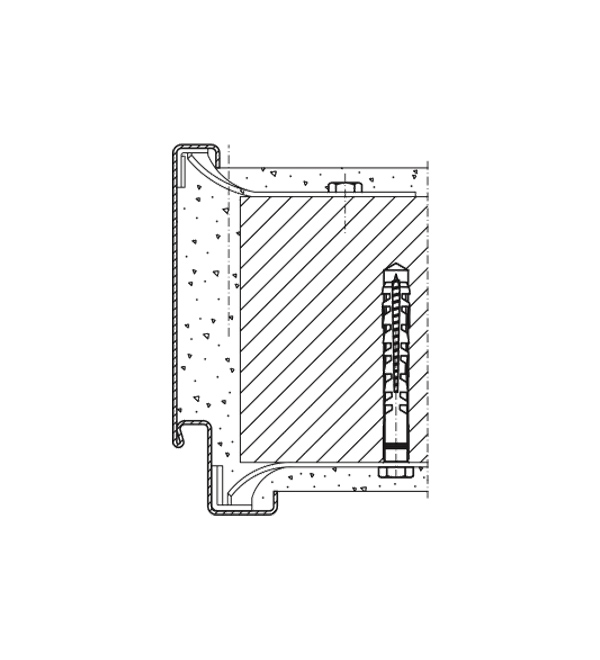

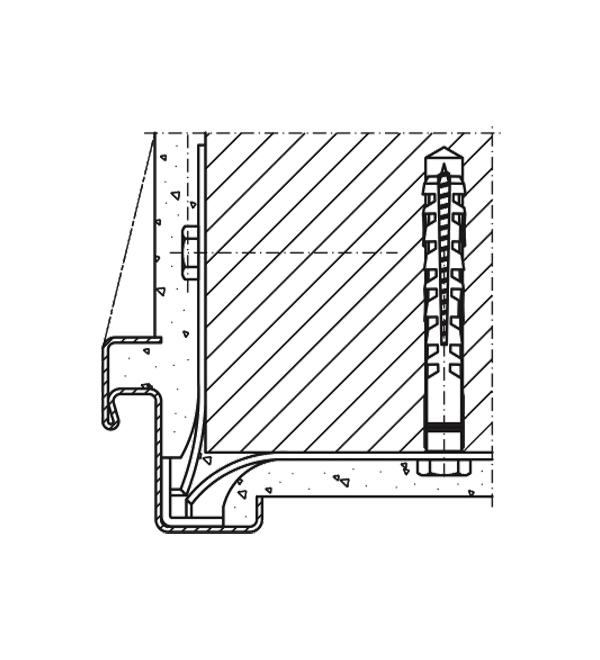

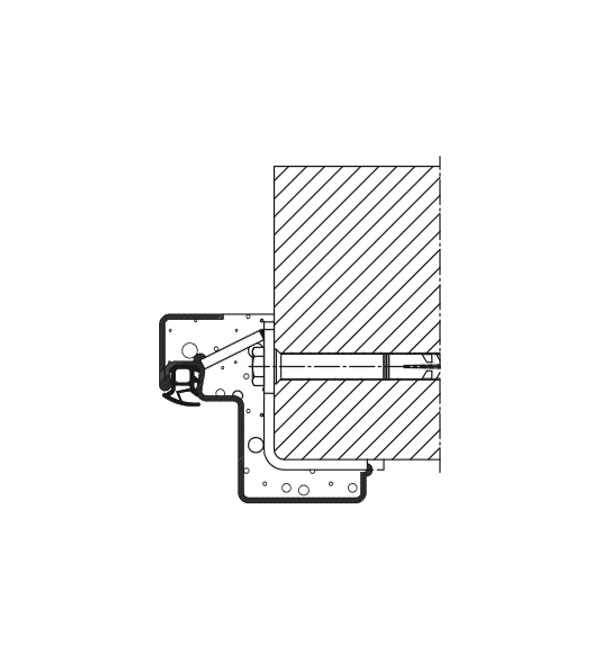

ENTSCHEIDEND FÜR DIE TÜR IST AUCH DIE WAND – ZUM BEISPIEL BEIM EINBAU IN LEICHTBAUSTÄNDERWAND – WIDERSTANDSFÄHIG BIS RC3

Das Besondere daran ist nicht nur die Tür darin, sondern auch das komplette Drumherum – denn Novoferm kann Ihnen geprüfte RC2 und RC3 Sicherheitstüren für den Einbau in Einbruchschutz-Ständerwerkswände anbieten. Eine einzigartige Lösung, da Sie auch beim Einsatz hochflexibler Leichtbauständerwände rundum sicher bleiben.

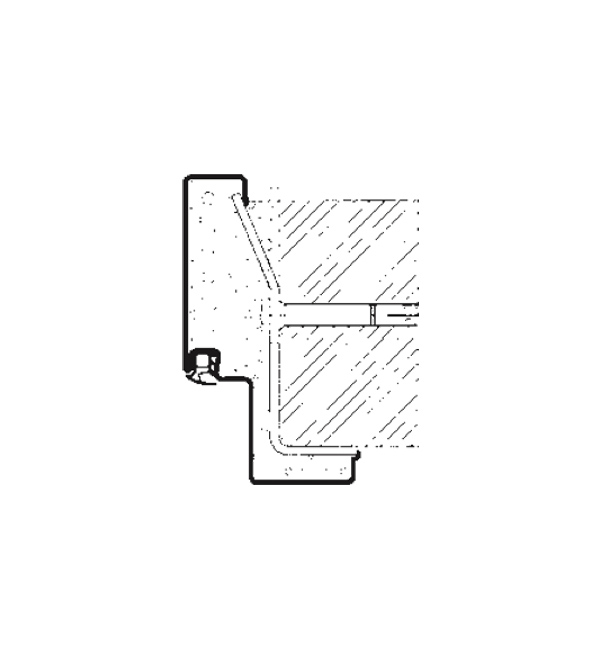

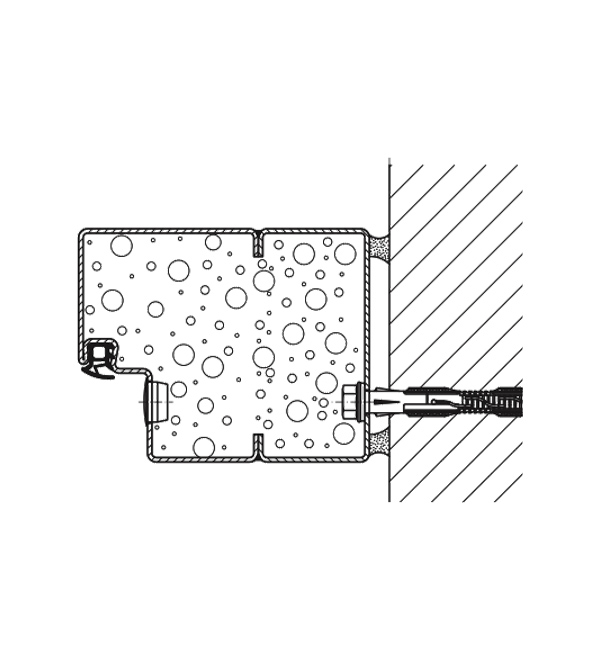

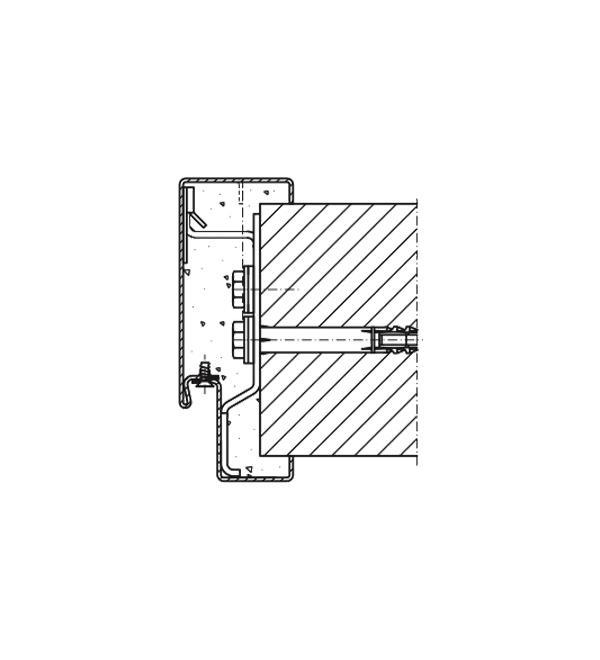

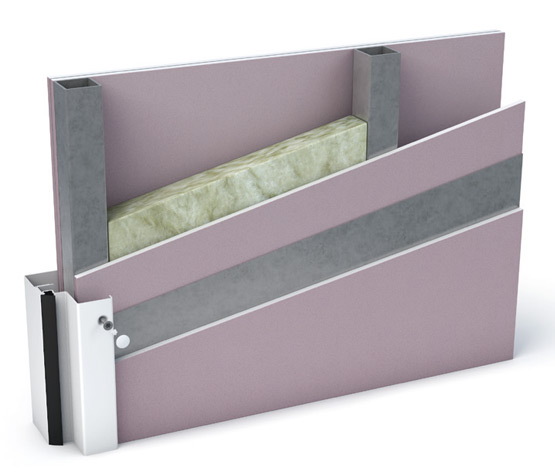

AUCH BEI MONTAGEWÄNDEN AUF DER SICHEREN SEITE

Was nützt eine sichere Tür, wenn man quasi durch die Wand gehen kann?
Deshalb bieten wir Ihnen die Türen, die auch in Leichtbauständerwänden mit Sicherheit halten, was die Einbruchschutzklasse beschreibt. Folgende RC2- und RC3-Tür-Typen sind in Verbindung mit den Schraubensicherungen mit Einschlagsternen (Bei RC3 mit zusätzlich erforderlichen Einschweißlaschen) für den Einbau in F90A-Einbruchschutz-Montagewände geeignet:

NovoPorta Premio E-S-1 RC2 und RC3
NovoPorta Premio E-S-2 RC2 und RC3
NovoPorta Premio T30-1/EI2 30-1 RC2 und RC3
NovoPorta Premio T30-2/EI2 30-2 RC2 und RC3
NovoPorta Premio EI2 60-1 RC2 und RC3
NovoPorta Premio EI2 60-2 RC2 und RC3
NovoPorta Premio T90-1/EI2 90-1 RC2 und RC3
NovoPorta Premio T90-2/EI2 90-2 RC2 und RC3
NovoSecur E-S 6 RC2 (mit 2-teiliger Zarge 2140)

Ergänzend dazu finden Sie in unseren technischen Dokumentationen zahlreiche F90A/EI90-Einbruchschutz- Montagewände mit zusätzlicher Stahlblecheinlage, die in Verbindung mit unseren Novoferm-Sicherheitstüren geprüft/zugelassen sind.

DURCHWURFHEMMENDE VERGLASUNGEN

Die Verwendung von durchwurfhemmenden Verglasungen nach DIN EN 356 ist bei Einbruchschutztüren Standard. Neben den für RC 2 mindestens erforderlichen P4A-Verglasungen können nun auch NEU alle Premio RC 3-Bauarten mit entsprechenden P5A-Sicherheitsgläsern ausgestattet werden. Diese Gläser sind ebenfalls in Verbindung mit den Brandschutz-Klassifizierungen EI₂ 30, EI₂ 60 und EI₂ 90 erhältlich. Optional stehen Ihnen jedoch auch durch- bruchhemmende und stochersichere Spezialgläser in P8B, in Verbindung mit einer gegebenenfalls zusätzlich gewünschten Antipanikfunktion, für die Einbruchschutzklasse RC 2 zur Verfügung – mehr gefühlte Sicherheit in- klusive.

Zusätzlich werden bei allen Einbruchschutzgläsern die Glashalteleisten auf der Gefahrenseite gegen Abschrauben oder Aushebeln gesichert.

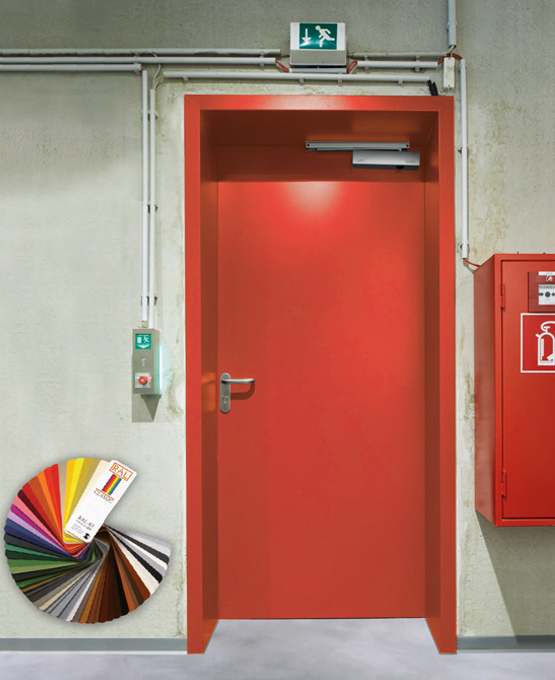

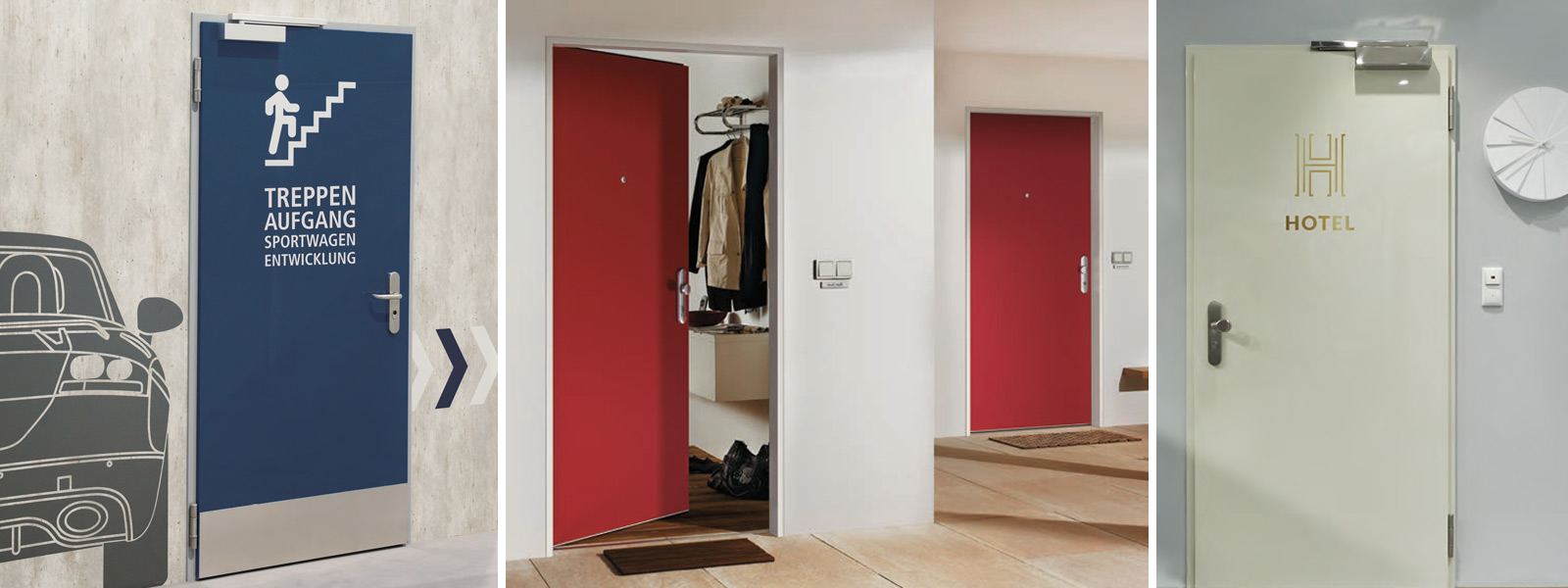

DIE PREMIO BRINGT FARBE INS OBJEKT

Exklusives Aussehen mit ausgereifter Novoferm Technik – das ergibt mit Sicherheit stimmige Gesamtbilder, die den Betrachter beeindrucken. Türen können dadurch nahezu optisch in die Wand integriert werden, wobei die gestalte- rischen Möglichkeiten eine riesige Vielfalt bieten.

Die hochwertige Novoferm Grundierung in Verkehrsweiß (ähnlich RAL 9016) wirkt schon bei Lieferung sehr angenehm. Vielen Bauherren scheint sie optisch so ansprechend, dass in Einbausituationen, bei denen keine Korrosionsgefahr besteht, Verkehrsweiß die Farbe der Wahl ist.

Selbstverständlich sind nahezu alle RAL-Farben auf Anfrage erhältlich. Diese Vielfalt besteht bei Novoferm aus Türblatt, Zargenoptik und den Bändern, die als Einheit oder jeweils unterschiedlich designed werden können. So entsteht im Zusammenspiel zwischen Optik und Sicherheit eine Perfektion, die in jeder Hinsicht beeindruckt.

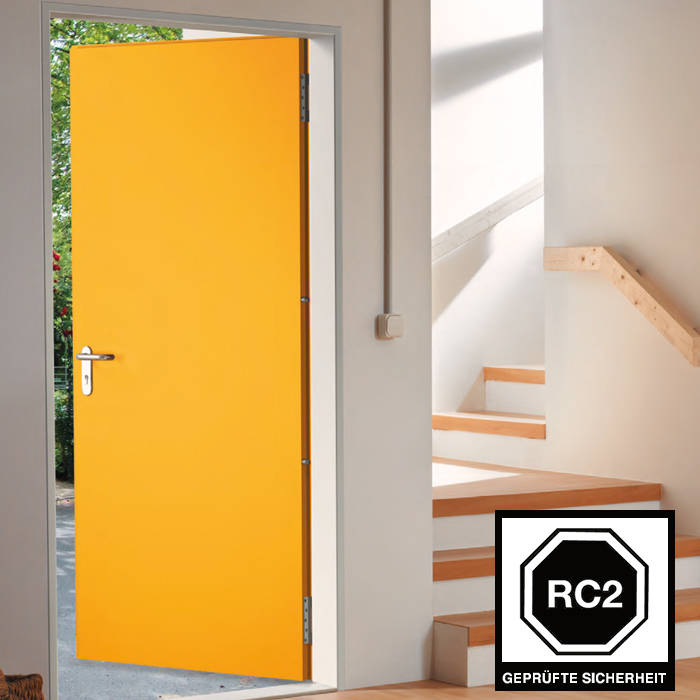

Details zur NovoSecur RC 2

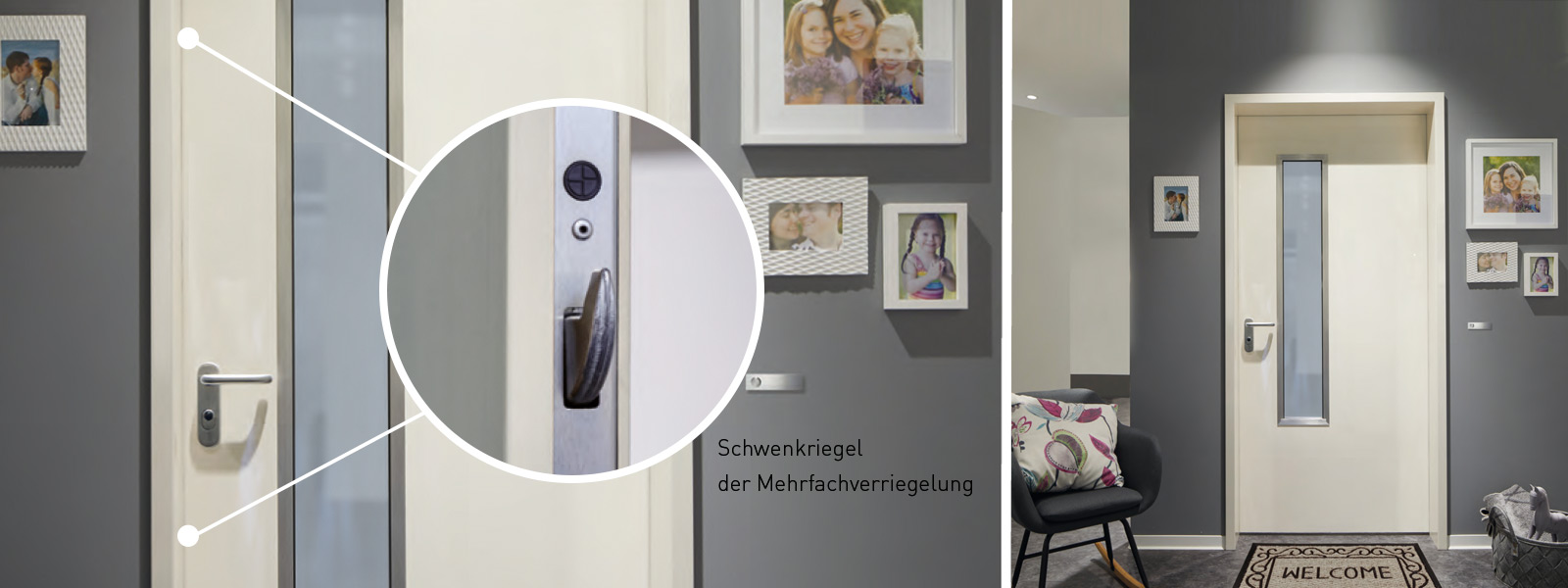

NOVOSECUR® E-S 6 – DIE SCHLANKE

CHARAKTERISTIK UND OBERFLÄCHEN
Einflügelige Vollblatttür mit 6-facher Sicherung für den Innen- und Außenbereich. Türblatt 40 mm dick, 3-seitig gefälzt mit wohnlichem Dickfalz. Isolierende Mineral- wollfüllung, vollflächig verklebt. Blechdicke 1,0 mm (bei Super-Dekor 0,88 mm). Im Standard Türblatt verzinkt und grundiert (pulver- beschichtet RAL 9016).

Optional RAL nach Wahl:
Alle Türgrößen können auch optional mit einer RAL nach Wahl Pulverbeschichtung für Türblatt und Zarge geliefert werden.

Optional Türblatt in Super-Dekor:
Holz-Dekore für den Inneneinsatz in Ahorn, Birne, Kirsche, Nussbaum, Buche natur, Eiche hell oder Esche weiß. Zarge verzinkt und EC grundiert ähnlich RAL 7035, optional RAL nach Wahl.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC2. Auch mit Norm- und Sonderverglasung erhältlich. Schalldämmend von 29 dB bis 42 dB mit Spezial-Schalldämmisolierung, geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1.

SCHLOSS
Standard: Mehrfachveriegelung mit PZ-Wechselschloss und zwei Schwenkriegelschlössern.
Optional: Mehrfachverriegelung mit PZ-Wechselschloss und zwei Schwenkriegelschlössern und zusätzlich zwei Bolzen.

BESCHLBÄRGE
2 Bandkonstruktionen, dreidimensional verstellbar (3-D-Band im Standard), mit Bandsicherung, Leichtmetall-Wechselgarnitur nach DIN 18257 ES 1 ZA mit Kurzschild 72 mm sowie SI-Profilzylinder nach DIN 18252 BS (35 + 26 mm), Sicherungsschein und drei Schlüssel.

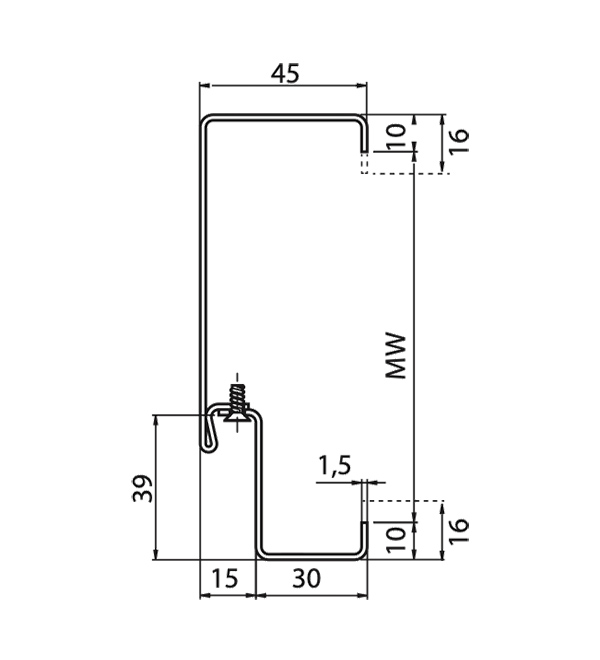

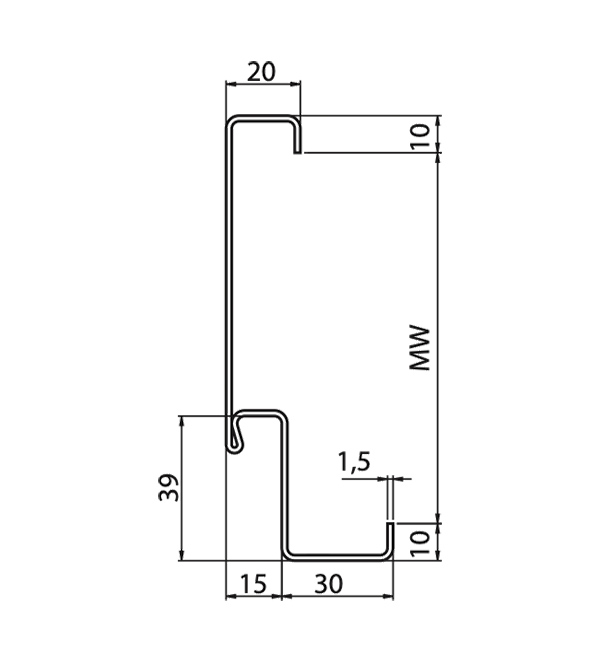

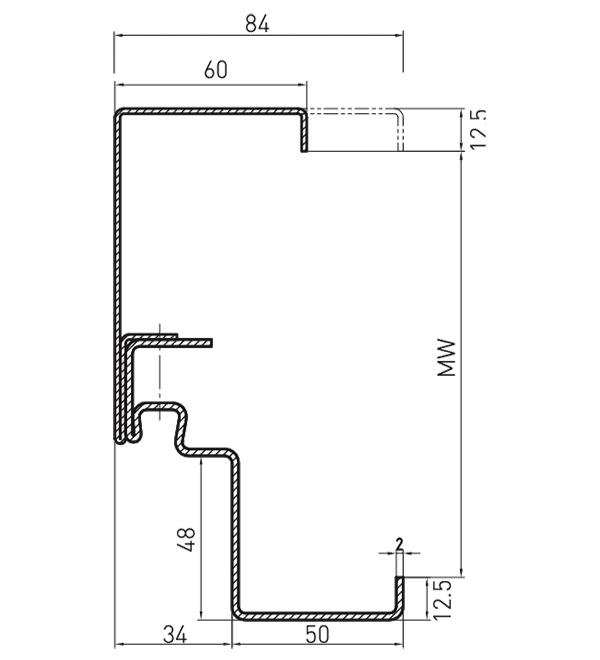

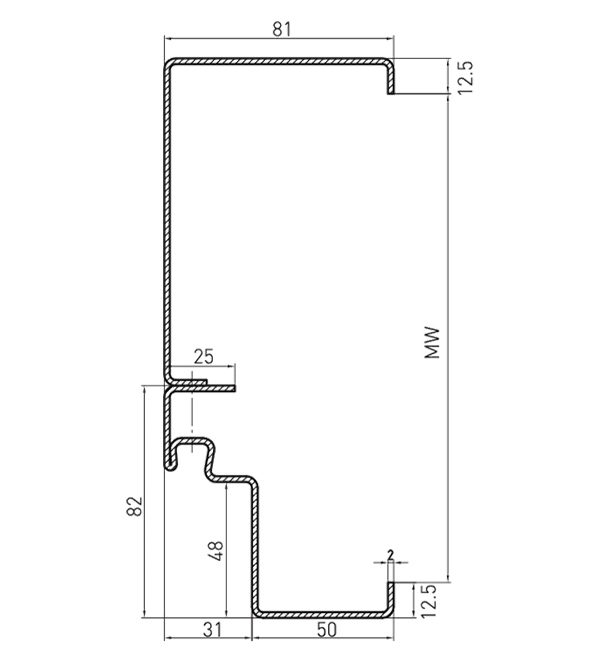

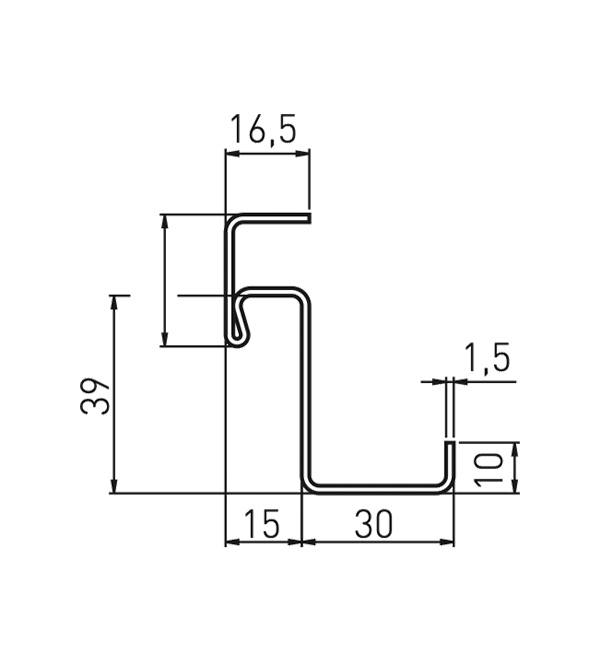

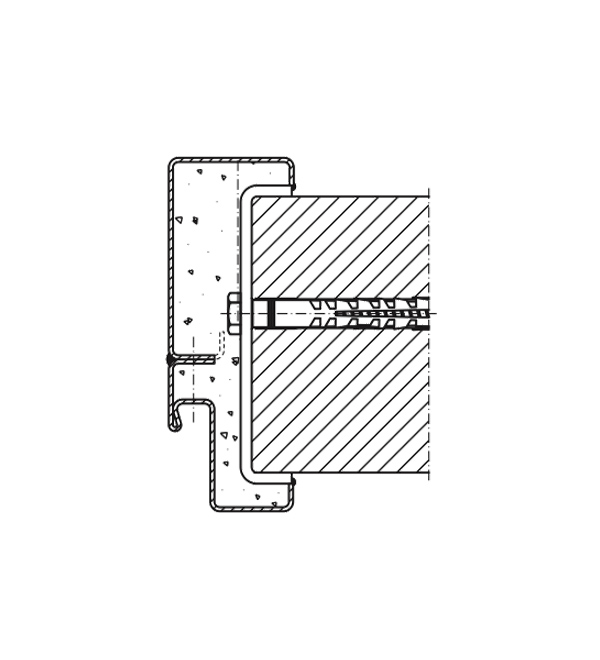

ZARGEN
Standard Eckzarge mit Dichtungsprofil, wahlweise Ge- gen-, Umfassungs- oder Blockzarge für stumpfen Wand- anschluss, Nachrüstzarge.

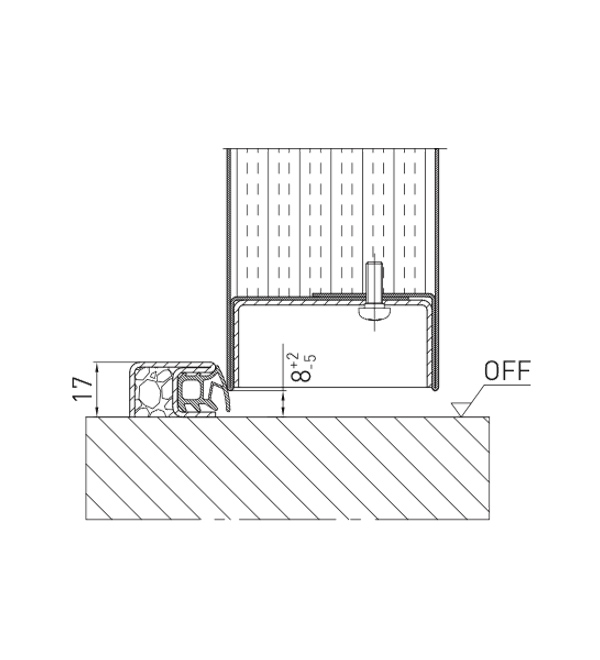

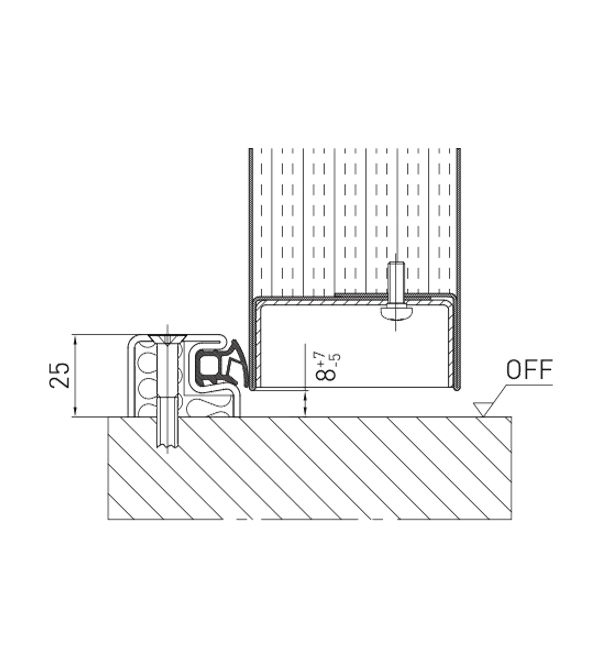

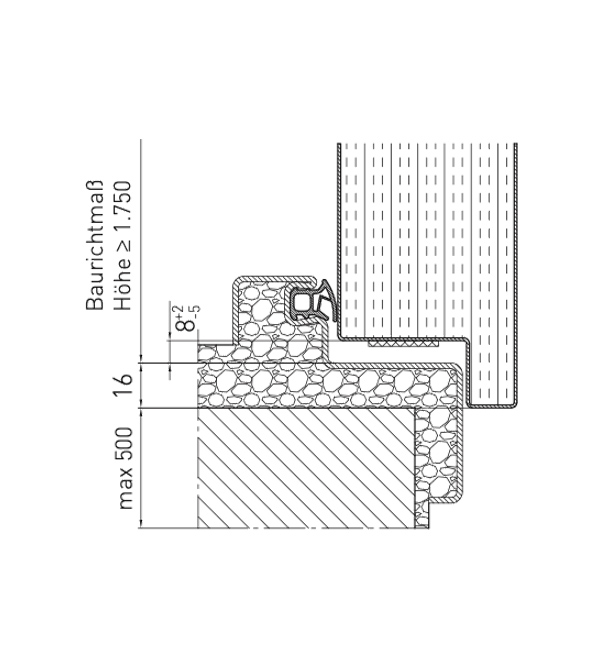

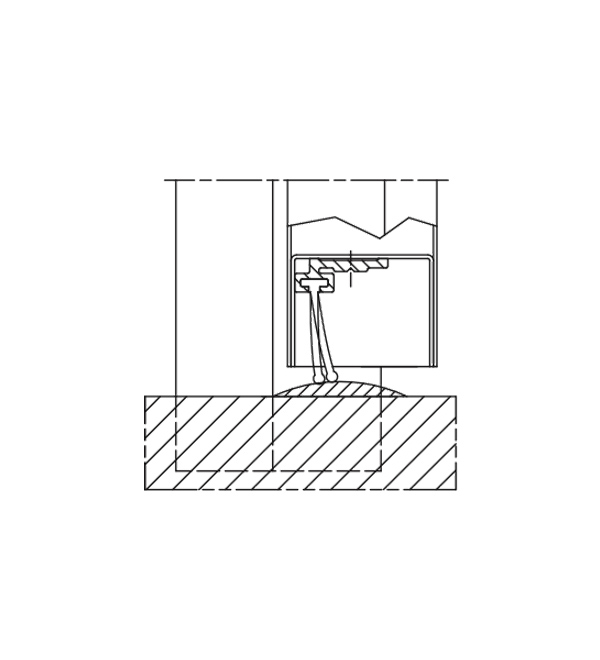

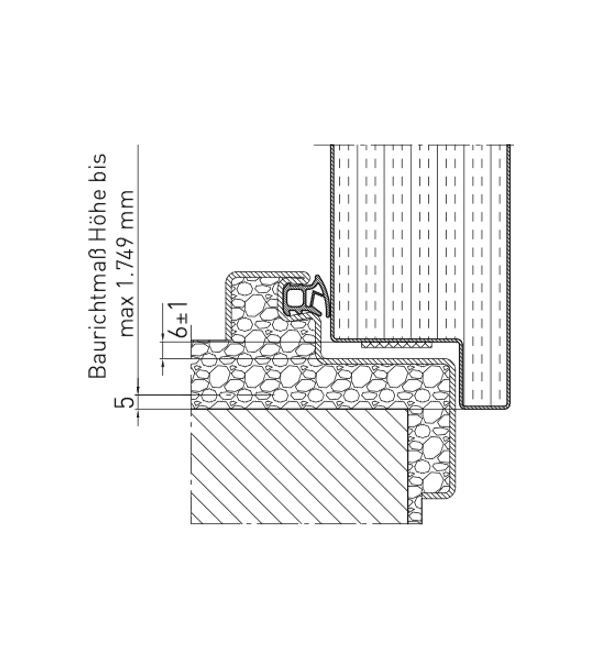

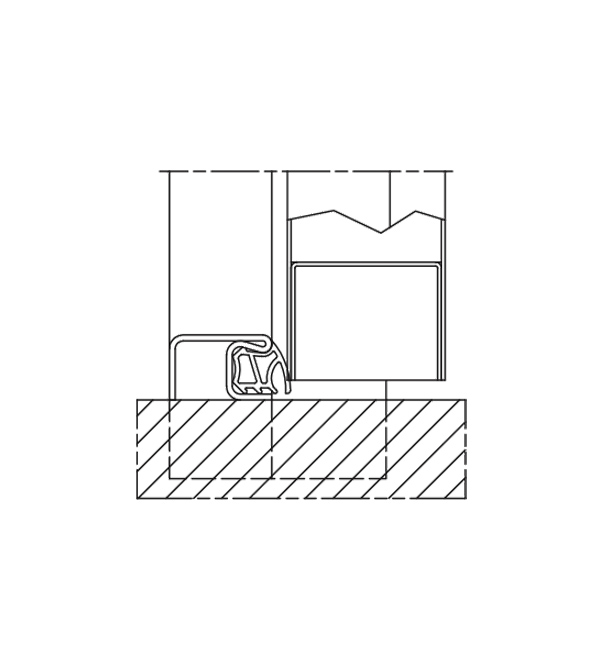

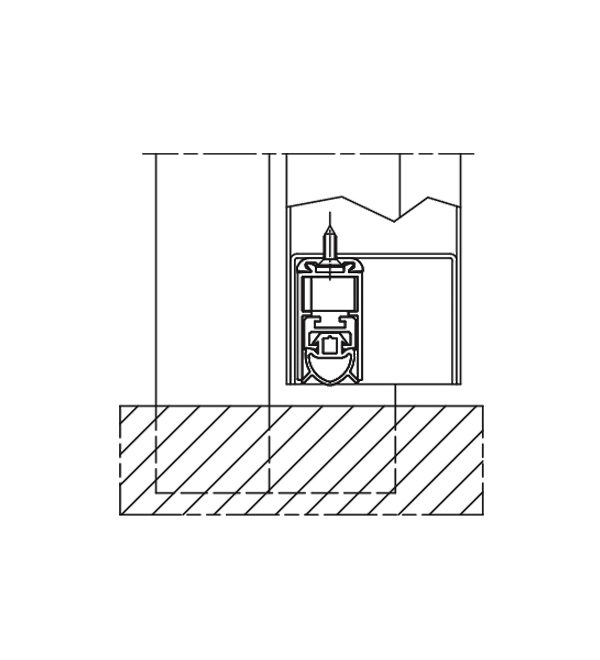

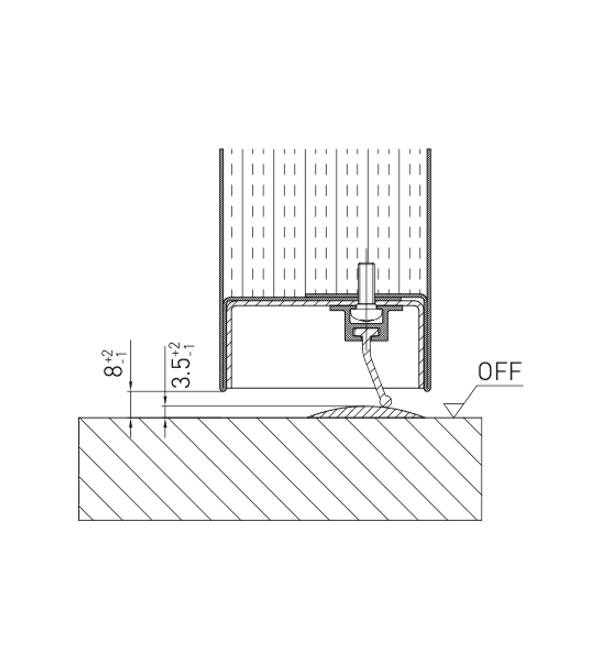

SCHWELLEN
Standard mit unterer Auflaufschwelle, wahlweise mit ab- senkbarer Bodendichtung (RS1) oder Anschlagschwelle (BE2).

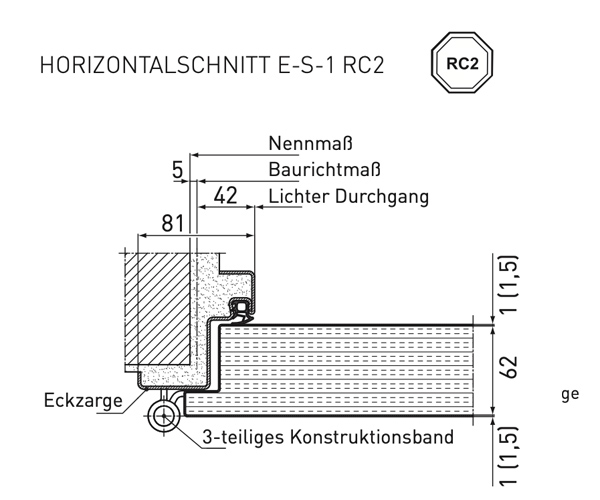

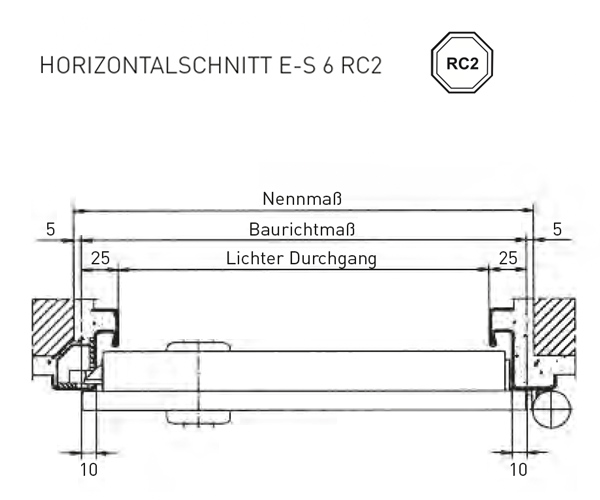

HORIZONTALSCHNITT E-S-1 RC2

Details zur NovoPorta Premio E-S RC 2

NOVOPORTA PREMIO E-S-1 / E-S-2 – DIE KLASSIKER

CHARAKTERISTIK UND OBERFLÄCHEN
Ein- und zweiflügelige Vollblatttür aus Stahl für den Innen- und Außeneinsatz. Türblatt 64 mm dick, 3-seitig gefälzt mit wohnlichem Dickfalz. Blechdicke 1 mm, optional 1,5 mm lieferbar. Innenliegende Verstärkung für Türschließer auf Bandseite (zweiflügelig am Gangflügel und Standflügel).

Im Standard Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet RAL 9016). Optional Türblatt, Zarge und Bänder im RAL-Farben nach Wahl lieferbar.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC2. Wärmedämmend isoliert mit Mineralwollfüllung. Optional auch schalldämmend 40 dB (einflügelig) bzw. 39 dB (zweiflügelig) geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für Vollblatt und Schwelle RS1).

Auch mit Rauchschutz nach DIN 18095 mit absenkbarer Bodendichtung (RS1) oder Höckerschwelle mit Auflaufdichtung (RS2) und Obentürschließer (bei 2-flg. Elementen mit zwei Obentürschließern Dorma TS 89 F oder Geze TS 4000 F sowie Schließfolgeregler und Sonder-Falztreibriegel mit Verriegelung nach oben und unten).

BESCHLÄGE
3-teilige Konstruktionsbänder mit Kugellagerringen und Bandsteckersicherungen serienmäßig. Je Flügel zwei Bänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl, oder als 3-D verstellbare Bänder in Stahl und Edelstahl lieferbar. Federband je Flügel bis BRM 1.250 x 2.250 mm (LD 1.166 x 2.208 mm). Zwei Sicherungszapfen je Türflügel. PZ-Sicherheits-Wechselschloss nach DIN 18251 Klasse 4, FS-Leichtmetall-Sicherheits-Wechselgarnitur nach DIN 18257 ES 1 ZA, Kurzschild mit Zylinderentfernung 72 mm, aufbohrgeschützter SI-Profilzylinder nach DIN 18252 Klasse P2 BZ (50 + 35 mm), Sicherungsschein und mindestens drei Schlüssel. Zusätzlich bei 2-flg. Türen flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit verdecktliegendem Stulpkantriegel mit Verriegelung nach oben und unten.

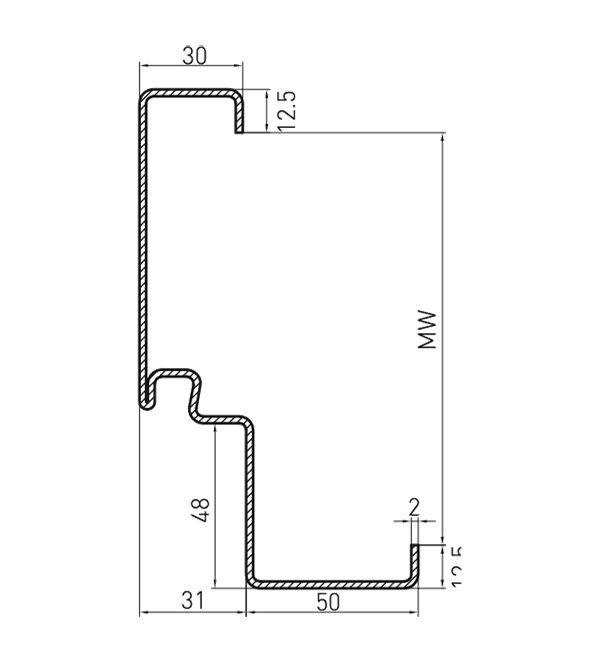

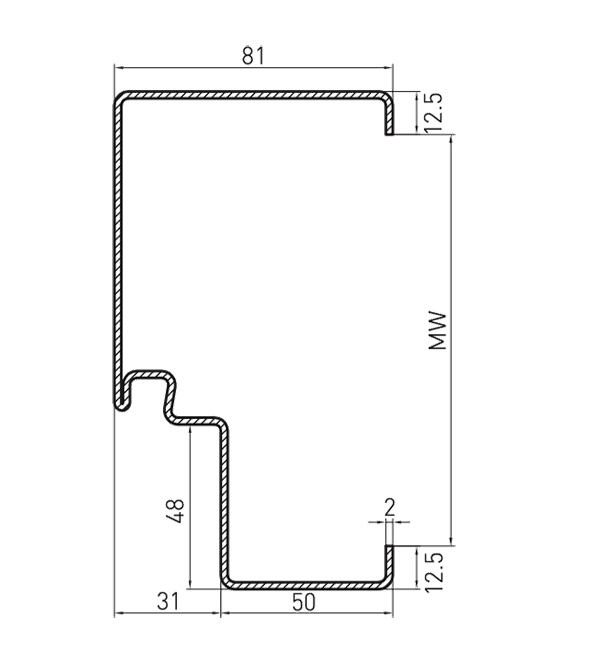

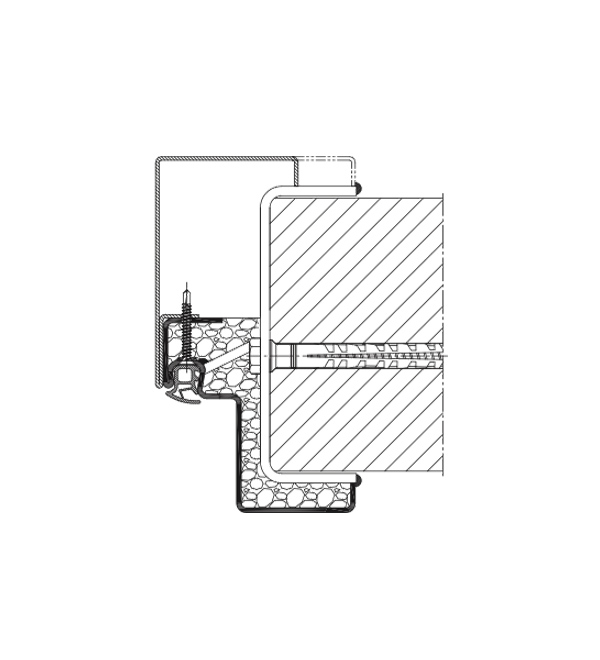

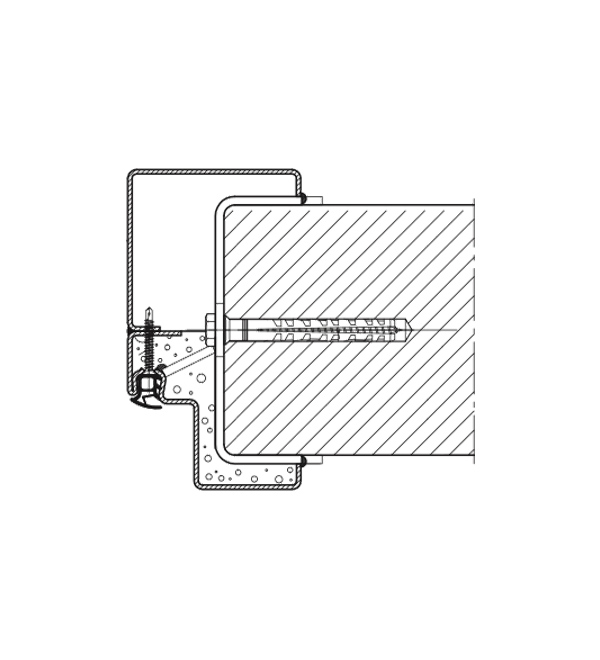

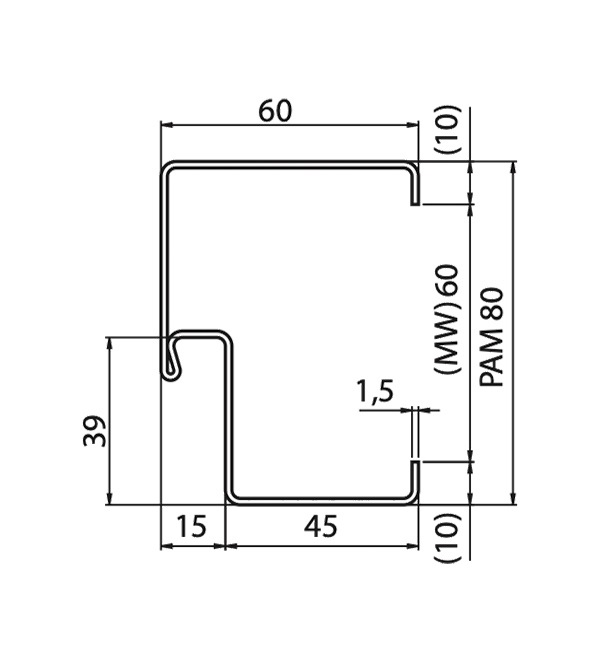

ZARGEN

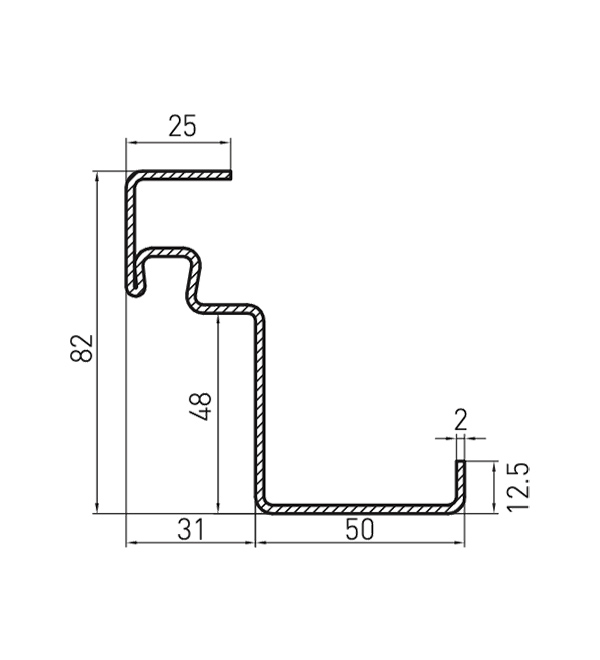

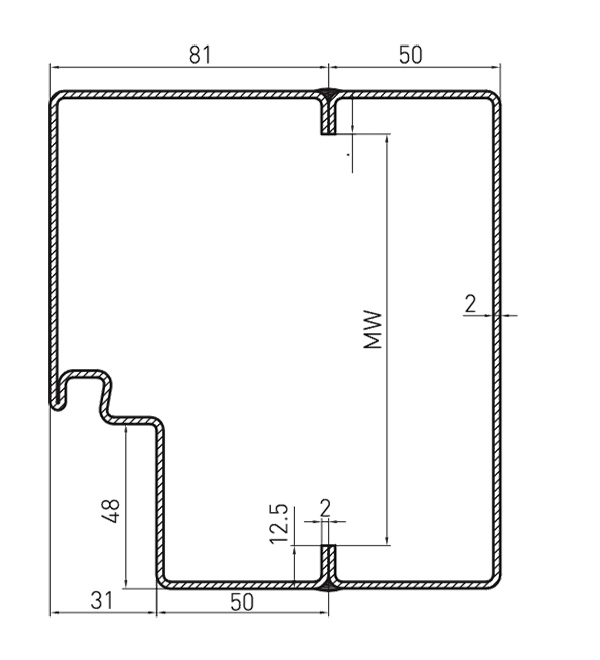

Standard: Eckzarge mit dreiseitigem Dichtungsprofil, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss oder Blockzarge für Montage vor der Wand.

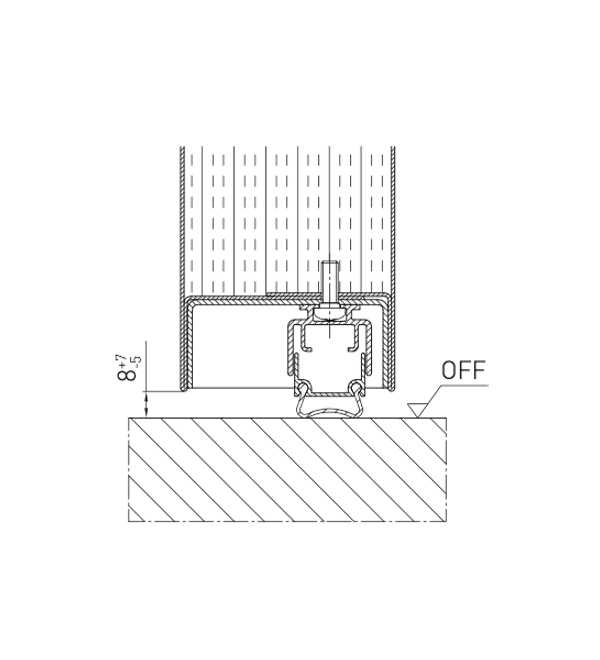

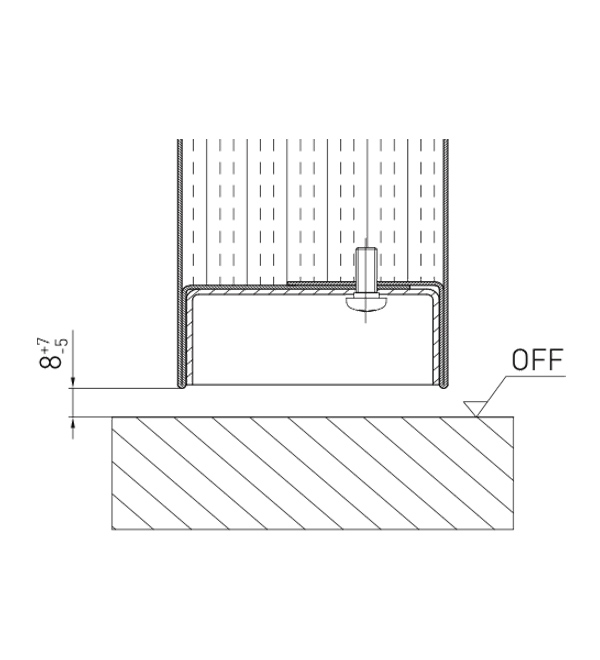

SCHWELLEN

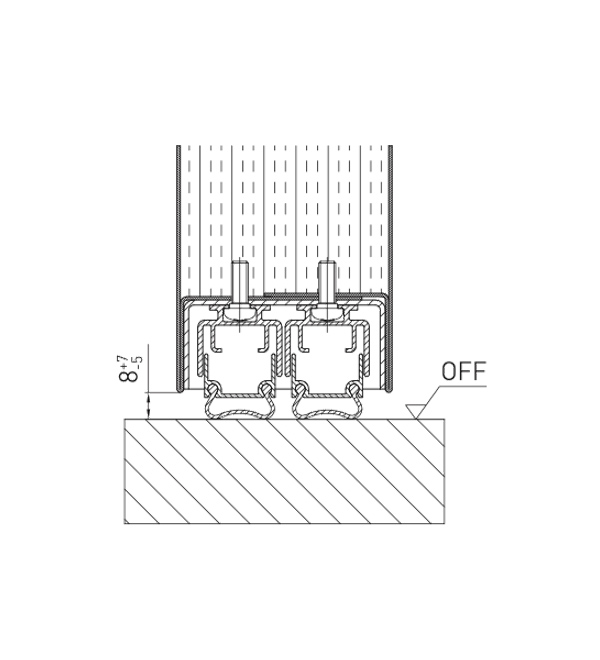

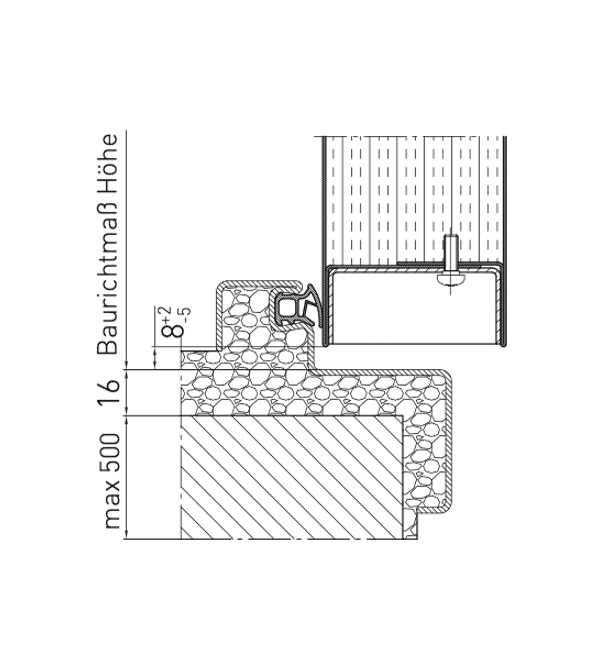

Standard A fußbodeneben, wahlweise B1, B2, B3 oder BE-2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung (auch als verzögernd absenkbare
RS1V), doppelter Schwelle RS1 bzw. Höckerschwelle mit Auflaufdichtung RS2.

HORIZONTALSCHNITT E-S-1 RC2

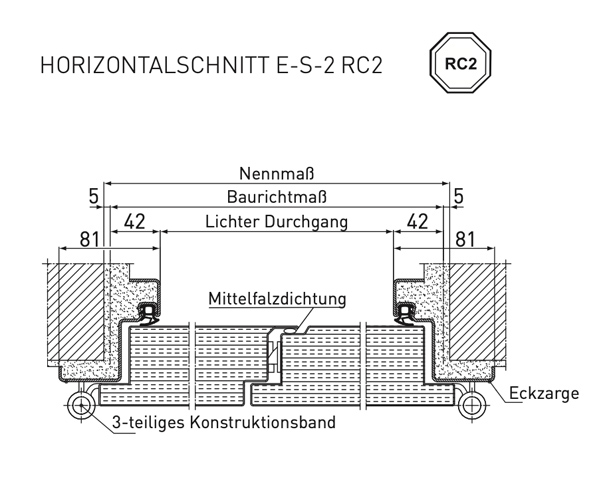

HORIZONTALSCHNITT E-S-2 RC2

Details zur NovoPorta Premio E-S RC 3

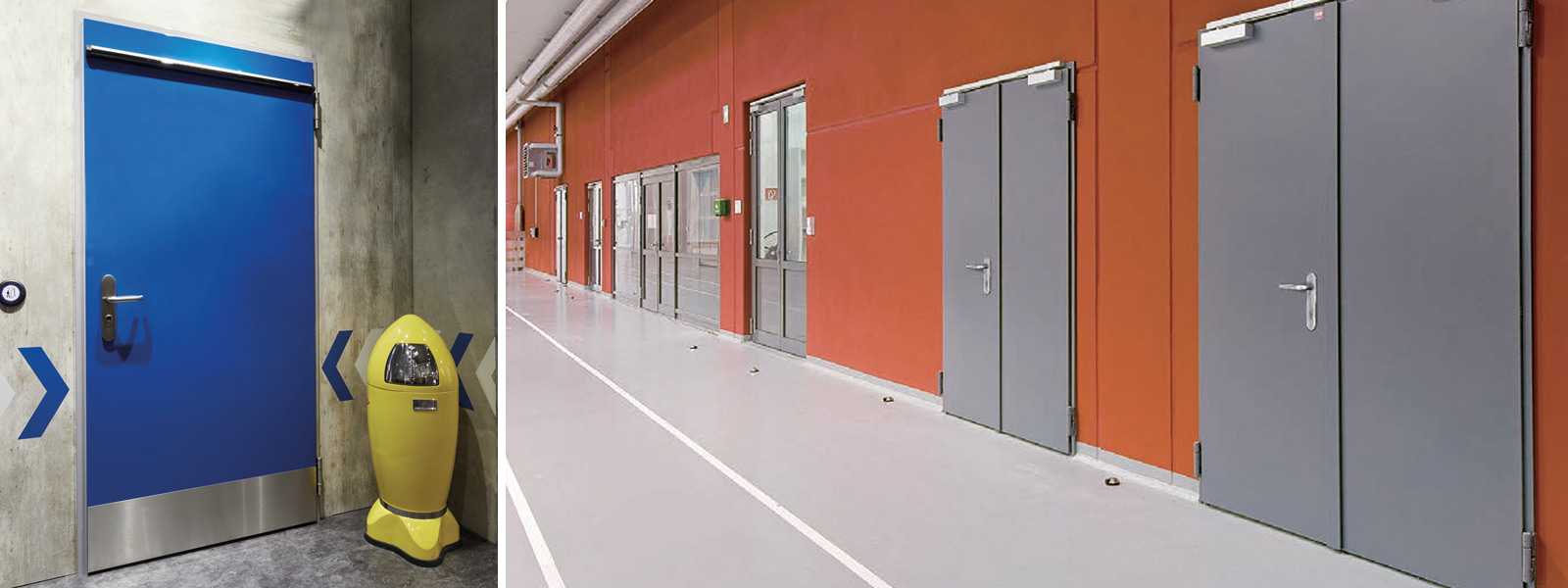

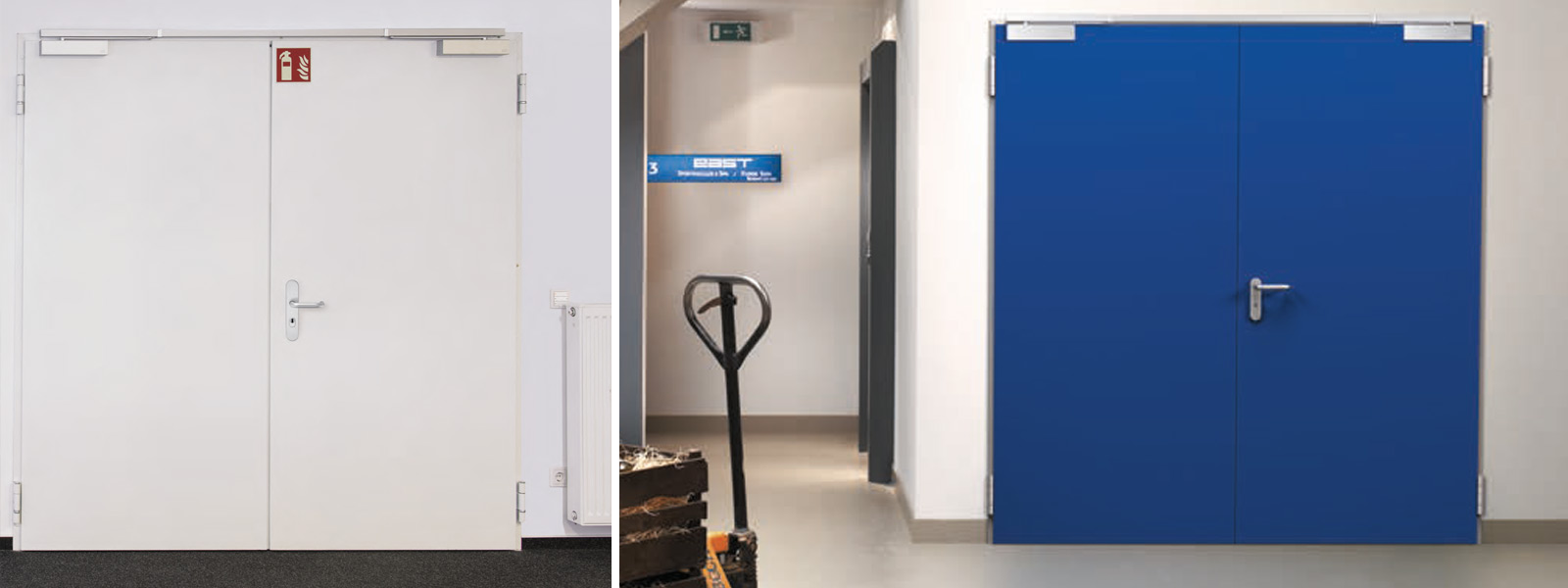

NOVOPORTA PREMIO E-S-1 / E-S-2 – DIE MASSIVE

CHARAKTERISTIK UND OBERFLÄCHEN
Ein- und zweiflügelige Vollblatttür aus Stahl für den Innen- und Außeneinsatz. Türblatt 64 mm dick, 3-seitig gefälzt mit wohnlichem Dickfalz. Blechdicke 1,5 mm. Innenliegende Verstärkung für Türschließer auf Bandseite (zweiflügelig am Gangflügel und Standflügel). Im Standard Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet RAL 9016). Optional Türblatt, Zarge und Bänder im RAL-Farbton nach Wahl lieferbar.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC3. Wärmedämmend isoliert mit Mineralwollfüllung. Optional auch schalldämmend 39 dB geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für 1-flg. und 2-flg. Vollblatttür und Schwelle RS1). E-S-1 auch ausführbar als Wandklappe von BRM 500 x 715 mm bis 1.000 x 1.750 mm.

PZ-Sicherheits-Wechselschloss nach DIN 18250 Klasse 4, mit Sonderriegel. (Zweiflügelige Türen mit Gefahrenseite Bandgegenseite nur in Verbindung mit einer Mehrfachverriegelung) FS-Leichtmetall-Sicherheits-Wechselgarnitur nach DIN 18257 ES 2 ZA, Langschild mit Zylinderentfernung 72 mm, aufbohrgeschützter SI-Profilzylinder nach DIN 18252 Klasse P2 BZ (50 + 35 mm), Sicherungsschein und mindestens drei Schlüssel.

Zusätzlich bei 2-flg. Türen flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit verdecktliegendem Stulpkantriegel mit Verriegelung nach oben und unten.

SCHWELLEN
Standard A fußbodeneben, wahlweise B1, B2, B3 oder auch BE2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung (auch als verzögernd absenkbare RS1V), oder doppelter Schwelle RS1.

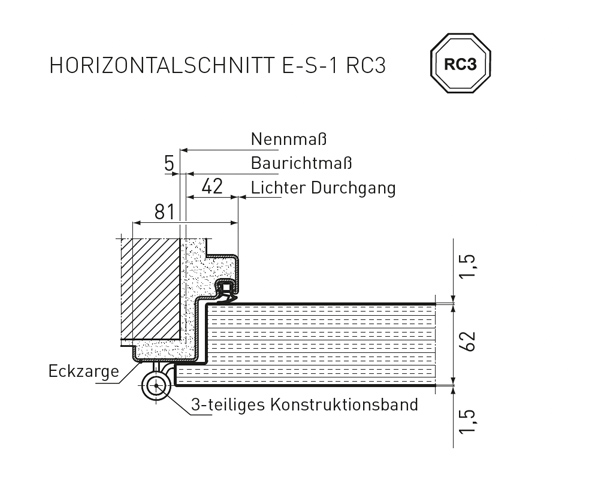

HORIZONTALSCHNITT E-S-1 RC3

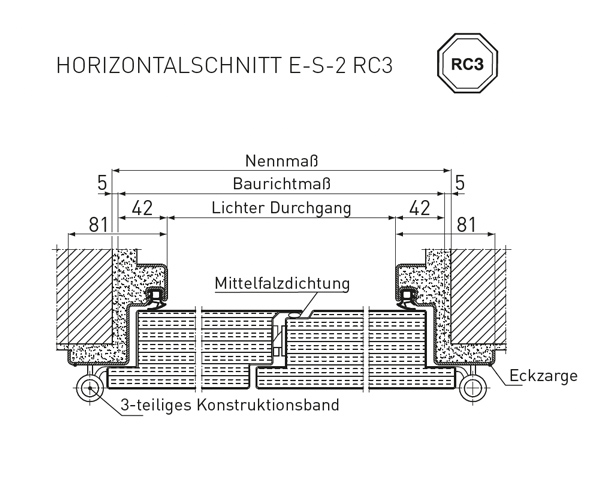

HORIZONTALSCHNITT E-S-2 RC3

Details zur NovoPorta Premio E-S / EI-30 / EI-60 RC 4

NOVOPORTA PREMIO E-S-1 / EI2 30-1 / EI2 60-1 – DIE UMFASSENDE

CHARAKTERISTIK UND OBERFLÄCHEN
Einflügelige Vollblatttür aus Stahl für den Innen- und Außeneinsatz. Türblatt 64 mm dick, 3-seitig gefälzt mit wohnlichem Dickfalz. Blechdicke 1,5 mm. Brandschutzstreifen 3-seitig bei der feuerhemmenden EI2 30 bzw. der hochfeuerhemmenden EI2 60 Bauart. Innenliegende Verstärkung für Türschließer auf Bandseite. Im Standard Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet RAL 9016). Optional Türblatt, Zarge und Bänder im RAL-Farbton nach Wahl lieferbar.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC4. Wärmedämmend isoliert mit Mineralwollfüllung. Optional auch schalldämmend 38 dB geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für Vollblatttür und Schwelle RS1). Die Feuerschutz-Ausführungen (EI2 30 und EI2 60) auch mit Rauchschutz nach EN 1634-3 lieferbar.

BESCHLÄGE
3-teilige Konstruktionsbänder mit Kugellagerringen und Bandsteckersicherungen serienmäßig. Je Flügel zwei Konstruktionsbänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl, oder als 3-D verstellbare Bänder in Stahl und Edelstahl lieferbar. Feuerschutz-Ausführungen (EI2 30 und EI2 60) im Standard mit Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F ausgeführt.
Fünf Sicherungszapfen bis BRM-Höhe 2.300 mm, darüber 6 Stück.
PZ-Wechselschloss mit Falle und Riegel als Sicherheits-Mehrfachverriegelung mit Doppelbolzen-Schwenkriegel-Kombination oben und unten, sowie zwei zusätzlichen Schwenkriegeln. FS-Leichtmetall-Sicherheits-Wechselgarnitur nach DIN 18257 ES 3 ZA, Langschild mit Zylinderentfernung 72 mm, aufbohrgeschützter SI-Profilzylinder nach DIN 18252 42-, 82-BS (50 + 35 mm), Sicherungsschein und mindestens drei Schlüssel.

SCHWELLEN
Standard A fußbodeneben, wahlweise B3 oder BE-2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung (auch als verzögernd absenkbare RS1V), oder doppelter Schwelle RS1. Schwellenbeschreibung s. S. 34.

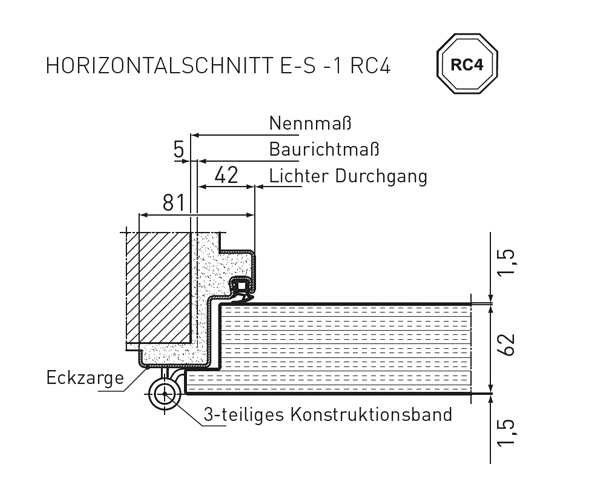

HORIZONTALSCHNITT E-S -1 RC4

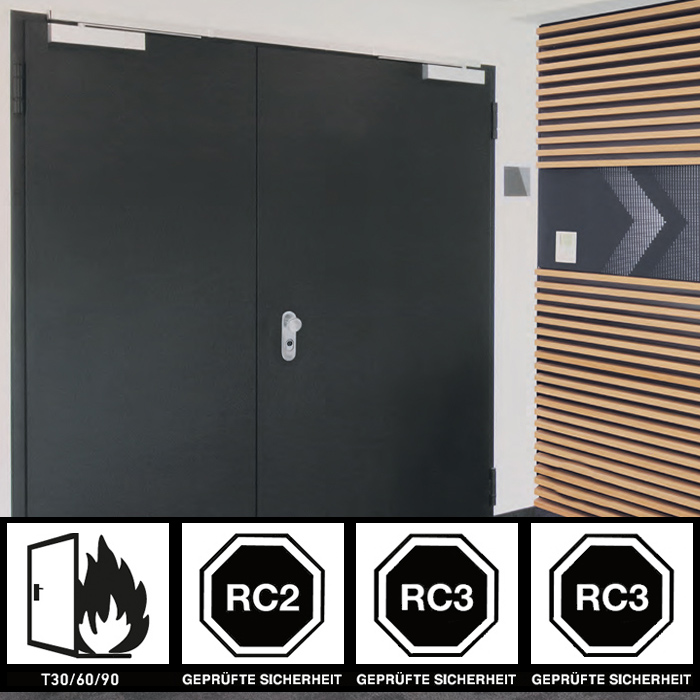

Details zur NovoPorta Premio T/EI-30 - T/EI-60 - T/EI-90 RC 2

NOVOPORTA PREMIO T/EI2 30-1 UND T/EI2 30-2 / EI2 60-1 UND EI2 60-2 / T/EI2 90-1 UND T/EI2 90-2 – DIE VIELSEITIGEN

CHARAKTERISTIK UND OBERFLÄCHEN
Ein- und zweiflügelige Vollblatt-Feuerschutztür aus Stahl für den Inneneinsatz. Türblatt 64 mm dick, 3-seitig ge- fälzt mit wohnlichem Dickfalz. Blechdicke 1 mm, optional 1,5 mm lieferbar. 1-flgl. T30/EI2 30-Türen mit zusätzlicher innenliegender Verstärkung für Türschließer auf Band- seite. Brandschutzstreifen 3-seitig, bei 2-flgl. Elementen zusätzlich am Mittelfalz des Gangflügels. Im Standard Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet RAL 9016). Optional Türblatt, Zarge und Bänder im RAL-Farbton nach Wahl lieferbar.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC2. Wärme- dämmend isoliert mit feuerhemmender/hochfeuerhem- mender/feuerbeständiger Türblattfüllung. Optional auch schalldämmend 40 dB bei T30/EI2 30-1 39 dB bei T30/EI2 30-2 und T90/EI2 90-1/-2 35 dB bei EI2 60-1/-2 geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für Vollblatt und Schwelle RS1). Auch mit Rauchschutz nach DIN 18095 bzw. EN 1634-3 mit absenkbarer Bodendichtung (RS1) oder Höckerschwelle mit Auflaufdichtung (RS2 / nur für T30/EI2 30-Elemente) und Obentürschließer. T30/EI2 30-1 und T90/EI2 90-1 auch ausführbar als Wand- klappe von BRM 500 x 715 mm bis 1.000 x 1.750 mm.

BESCHLÄGE
3-teilige Konstruktionsbänder mit Kugellagerringen und Bandsteckersicherungen serienmäßig. Je Flügel zwei Bänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl, oder als 3-D verstellbare Bänder in Stahl und Edelstahl lieferbar. Türen T30/EI2 30-1 und EI2 60-1 mit Konstruktionsband und Federband nach DIN 18272, teilweise größen- und gewichstsabhängig mit Obentür- schließer. Zwei Sicherungszapfen je Türflügel (bei T90/EI2 90-Elementen ab Höhe 2.126 mm drei Sicherungszapfen). PZ-Sicherheits-Wechselschloss nach DIN 18251 Klasse 4, FS-Leichtmetall-Sicherheits-Wechselgarnitur nach DIN 18257 ES 1 ZA, Kurzschild mit Zylinderentfernung 72 mm, aufbohrgeschützter SI-Profilzylinder nach DIN 18252 Klasse P2 BZ (50 + 35 mm), Sicherungsschein und drei Schlüssel.

Zusätzlich bei 2-flg. Türen flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit verdecktliegendem Falztreibriegel mit Verriegelung nach oben und unten, so- wie mit zwei Obentürschließern Dorma TS 89 F oder Geze TS 4000 F und Schließfolgeregler.

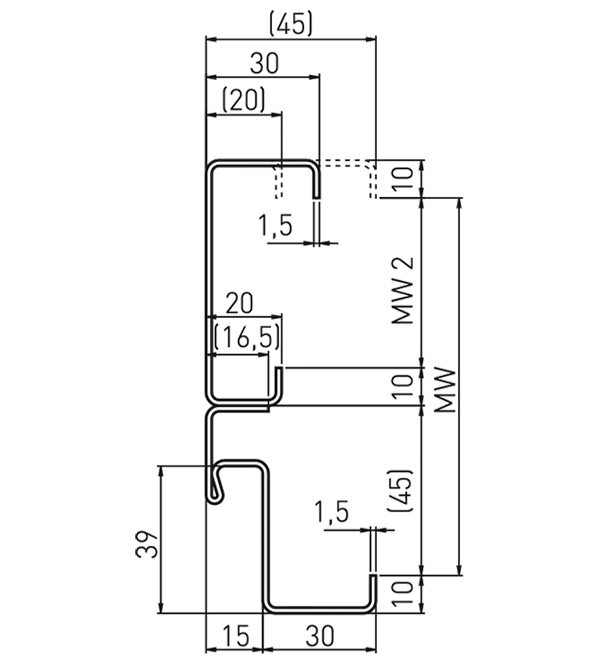

ZARGEN
Standard: Eckzarge mit dreiseitigem Dichtungsprofil, 2,0 mm dick, Spiegel-breite 50 mm, wahlweise Umfas- sungs-zarge, zweiteilige Umfassungszarge Profil 2140B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss oder bei T30/EI2 30-Elementen auch Blockzarge für Montage vor der Wand.

SCHWELLEN
Standard A fußbodeneben, wahlweise B1, B2, B3 oder BE-2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenk- barer Bodendichtung (als auch verzögernd absenkbare RS1V), doppelter Schwelle RS1 bzw. Höckerschwelle mit Auflaufdichtung RS2 (Schwelle RS2 nur für T30/EI2-Ele- mente). Schwellenbeschreibung s. S. 34.

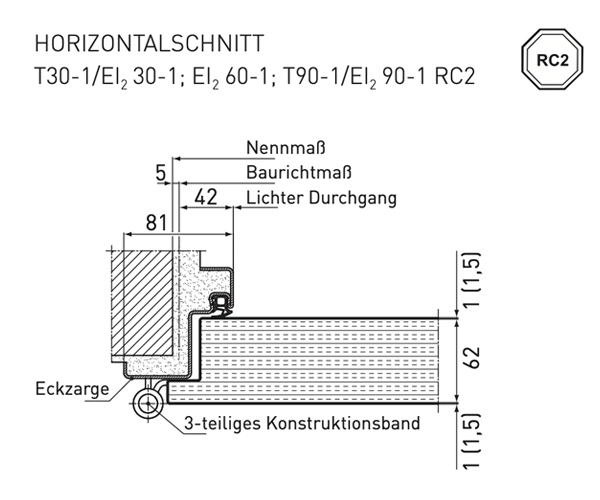

HORIZONTALSCHNITT T30-1/EI₂ 30-1; EI₂ 60-1; T90-1/EI₂ 90-1 RC2

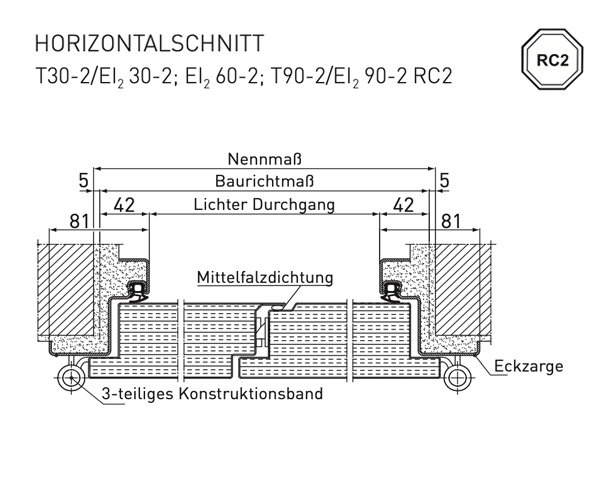

HORIZONTALSCHNITT T30-2/EI₂ 30-2; EI₂ 60-2; T90-2/EI₂ 90-2 RC2

Details zur NovoPorta Premio T/EI-30 - T/EI-60 - T/EI-90 RC 3

NOVOPORTA PREMIO T/EI2 30-1 UND T/EI2 30-2 / EI2 60-1 UND EI2 60-2 / T/EI2 90-1 UND T/EI2 90-2 – DIE BESTÄNDIGEN

CHARAKTERISTIK UND OBERFLÄCHEN
Ein- und zweiflügelige Vollblatttür aus Stahl für den In- neneinsatz. Türblatt 64 mm dick, 3-seitig gefälzt mit wohnlichem Dickfalz. Blechdicke 1,5 mm. Brandschutzstreifen 3-seitig, bei zweiflügeligen Elementen zusätzlich am Mittelfalz des Gangflügels. Im Standard Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet RAL 9016). Optional Türblatt, Zarge und Bänder im RAL-Farbton nach Wahl lieferbar.

AUSFÜHRUNGEN
Einbruchhemmend nach DIN EN 1627 RC3. Optional auch schalldämmend 39 dB geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für 1-flg. und 2-flg. Vollblatttür und Schwelle RS1). Auch mit Rauchschutz nach DIN 18095 bzw. EN 1634-3. T30/EI2 30 und T90/EI2 90 auch ausführbar als Wandklappe von BRM 500 x 715 mm bis 1.000 x 1.750 mm.

BESCHLÄGE
3-teilige Konstruktionsbänder mit Kugellagerringen, Bandsteckersicherungen und Standard Scherenarm-Obentürschließer (Geze TS 4000 F oder Dorma TS 89 F) serienmäßig. Je Flügel zwei Konstruktionsbänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl, als 3-D verstellbare Bänder in Stahl und Edelstahl, oder als schlankes 3-D Edelstahl-Objektband lieferbar.

Zwei Sicherungszapfen je Türflügel bis BRM-Höhe 2.125 mm, darüber 3 Stück.

PZ-Sicherheits-Wechselschloss nach DIN 18250 Klasse 4, mit Sonderriegel. (Zweiflügelige Türen mit Gefahrenseite Bandgegenseite mur in Verbindung mit einer Mehrfach- verriegelung) FS-Leichtmetall-Sicherheits-Wechselgarnitur nach DIN 18257 ES 2 ZA, Langschild mit Zylinderentfernung 72 mm, aufbohrgeschützter SI-Profilzylinder nach DIN 18252 Klasse P2 BZ (50 + 35 mm), Sicherungsschein und mindestens drei Schlüssel.

Zusätzlich bei 2-flg. Türen flächenbündiger Mittel- anschlag mit Mittelfalzdichtung. Standflügel mit verdecktliegendem Falztreibriegel mit Verriegelung nach oben und unten, sowie mit zwei Obentürschließern Geze TS 4000 F oder Dorma TS 89 F und Schließfolgeregler.

SCHWELLEN
Standard A fußbodeneben, wahlweise B1, B2, B3 oder BE-2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung (als auch verzögernd absenkbare RS1V), oder doppelter Schwelle RS1.

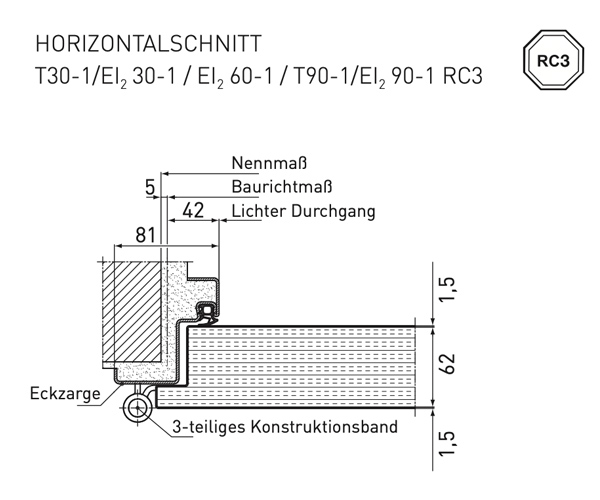

HORIZONTALSCHNITT T30-1/ EI₂ 30-1 / EI₂ 60-1 / T90-1/ EI₂ 90-1 RC3

HORIZONTALSCHNITT T30-2/ EI₂ 30-2 / EI₂ 60-2 / T90-2/ EI₂ 90-2 RC2

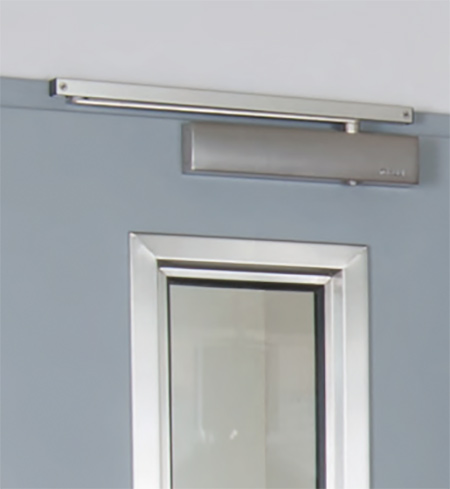

Beschläge und Zubehör

Wenn es um Sicherheit geht, sollte alles perfekt sein. Daher ist jede Komponente der Novoferm Sicherheitstüren bis ins Kleinste durchdacht, im Hinblick auf größte Wirksamkeit mit anderen kombiniert und perfekt auf die gewünschten Anforderungen, Normen und Wünsche abgestimmt.

Das zeigt sich gerade an den vielen Details, die aus einer normalen Stahltür eine RC-klassifizierte Novoferm Sicherheitstür machen. Dazu gehören z.B. aufbohr- und ziehgeschützte Sicherheitsprofilzylinder nach DIN 18252 BZ inkl. drei Schlüsseln mit Sicherungsschein. Aber auch die vielfältigen Möglichkeiten, unsere Sicherheitstüren mit weiteren Schutzfunktionen wie Feuer-, Rauch- und Schallschutz auszustatten, die im öffentlichen Bereich vielfach zusätzlich gefordert werden, zeichnen Novoferm Sicherheitstüren als perfekte Wahl aus.

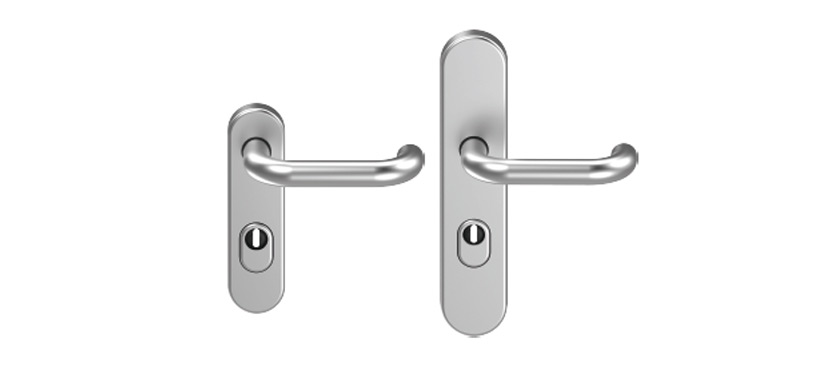

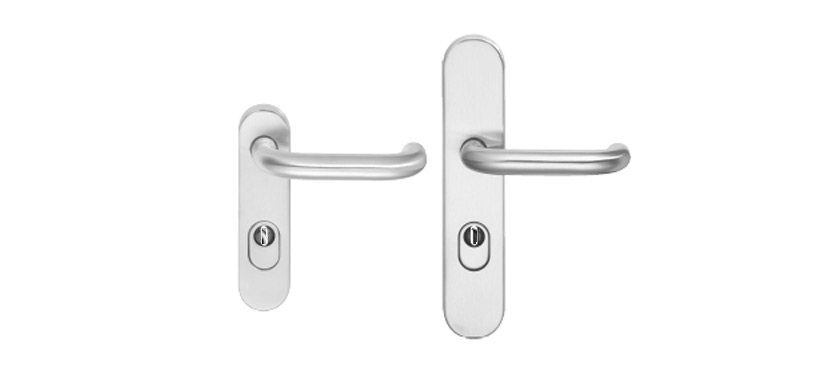

SI-GARNITUREN

Bei Novoferm sind Sicherheitstüren bereits im Standard mit hochfester Leichtmetall-Sicherheits-Wechselgarnitur mit Kurzschild und Zylinderabdeckung (RC2) oder Langschild (RC3) ausgestattet.

Damit sind sie auch auch optisch ein Treffer. Optional auch als Drückergarnitur und in Edelstahl erhältlich.

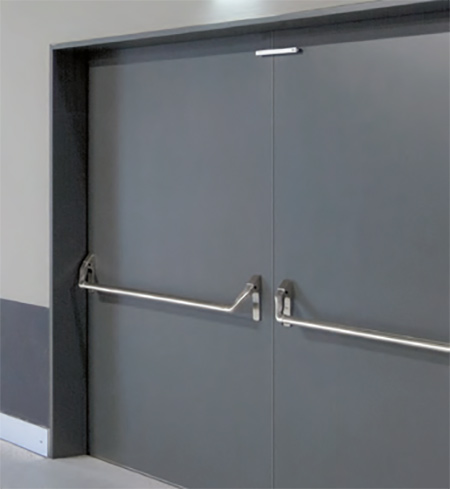

ANTIPANIK-SCHLOSS
Panikverschlüsse nach DIN EN 1125 sind in öffentlichen Gebäuden vorgeschrieben, wo in einer Paniksituation sicheres Entkommen mit geringem Kraftaufwand gewährleistet sein muss. Dies sind beispielsweise Flughäfen, Kinos, Einkaufszentren, Krankenhäuser, Schulen oder öffentliche Verwaltungen. Gleichzeitig gelten dort jedoch auch erhöhte Sicherheitsanforderungen. Alle Novoferm Sicherheitstüren sind daher mit einem Panikverschluss kombinierbar

TÜRSCHLIESSER
Wenn nicht nur spezifische Sicherheitsfunktionen, sondern auch der Feuerschutz beachtet werden müssen, sind Obentürschließer Pflicht – bei zweiflügeligen Türen auch mit Schließfolgeregler. Für Novoferm Sicherheitstüren sind unterschiedliche Modelle verfügbar (zum Teil optional).

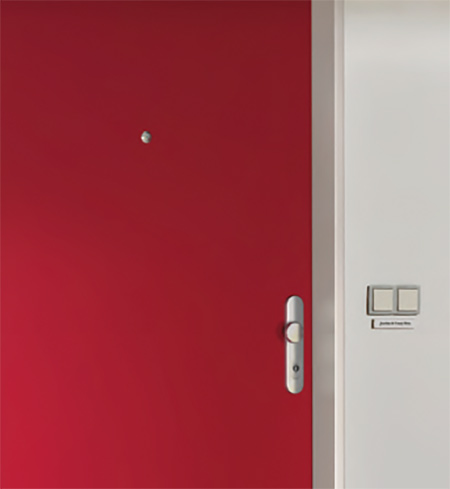

TÜRSPION
Ein sicheres Gefühl beginnt damit, dass Sie wissen, wer vor der Tür steht. Eine Tür mit Türspion und eine abschließbare Türkette (beides optional) geben Sicherheit. Türspione sind bis zur Sicherheitsklasse RC3 verfügbar.

Ihre Pluspunkte im Überblick

Stahl-Sicherheitstüren mit geprüfter Sicherheit nach RC 2 (WK 2), RC 3 (WK 3) und RC 4 (WK 4)
Kombinierbar mit Brandschutzklasse EI 30 (T30), EI 60 (T60) und EI 90 (T90) (abhängig von der Ausführung)
Stabile Stahlbänder mit Bandbolzensicherung (viele Türen im Standard mit 3-D-Band ausgestattet)
Stählerne Sicherungszapfen greifen zusätzlich in die Zarge ein und verhindern ein Aufhebeln der Tür
Aluminium-Sicherheitsbeschlag nach DIN 18257
Hochwertige Schlossanlage auch mit Mehrfachverriegelungen

Schlüssel mit Sicherungskarte gegen unerlaubtes Kopieren geschützt
Alle Türen mit wohnlichem Dickfalz oder flächenbündig
Sicherheitsprofilzylinder mit Kernziehschutz nach DIN 18252, standardmäßig aufbohr- und aufziehgeschützt und mit drei Schlüsseln
Je nach Türtyp auch in Kombination mit Feuer-, Rauch- und Schallschutz erhältlich
Viele Ausstattungsoptionen möglich
Abhängig vom Tür-Modell mit neuer Designoberfläche oder in den Oberflächenausführungen Super-Color, Super-Dekor oder RAL nach Wahl erhältlich

Technik und Details

Bestell- bzw. Baurichtmaße E-S-6 / RC 2

Baurichtmaße	Nennmaße	Lichte Durchgangsmaße¹⁾	Zargenaußenmaße²⁾	MZ	T30 EI2 30	EI2 60	T90 EI2 90	RC2	RC3	RC4
(Bestellmaße)
E-S 6
750 x 2.000	760 x 2.005	700 x 1.975	790 x 2.040	•				•
750 x 2.125	760 x 2.130	700 x 2.100	790 x 2.165	•				•
875 x 1.875	885 x 1.880	825 x 1.850	915 x 1.915	•				•
875 x 2.000	885 x 2.005	825 x 1.975	915 x 2.040	•				•
875 x 2.125	885 x 2.130	825 x 2.100	915 x 2.165	•				•
1.000 x 1.875	1.010 x 1.880	950 x 1.850	1.040 x 1.915	•				•
1.000 x 2.000	1.010 x 2.005	950 x 1.975	1.040 x 2.040	•				•
1.000 x 2.125	1.010 x 2.130	950 x 2.100	1.040 x 2.165	•				•
1.125 x 2.000	1.135 x 2.005	1.075 x 1.975	1.165 x 2.040	•				•
1.125 x 2.125	1.135 x 2.130	1.075 x 2.100	1.165 x 2.165	•				•
1.250 x 2.000	1.260 x 2.005	1.200 x 1.975	1.290 x 2.040	•				•
1.250 x 2.125	1.260 x 2.130	1.200 x 2.100	1.290 x 2.165	•				•
1.250 x 2.250	1.260 x 2.255	1.200 x 2.225	1.290 x 2.290	•				•
1.250 x 2.500	1.260 x 2.505	1.200 x 2.475	1.290 x 2.540	•				•
Zulässiger Größenbereich: BRMvon 625 x 1.750 mm bis 1.250 x 2.500 mm

Bestell- bzw. Baurichtmaße Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1 (1-flgl.) / RC2/3

Baurichtmaße	Nennmaße	Lichte Durchgangsmaße¹⁾	Zargenaußenmaße²⁾	MZ	T30 EI2 30	EI2 60	T90 EI2 90	RC2	RC3	RC4
(Bestellmaße)
Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1 (1-flgl. Türen)				E-S-1	Premio	Premio	Premio
750 x 2.000	760 x 2.005	666 x 1.957	828 x 2.058	•	•	•	•	•	•
750 x 2.125	760 x 2.130	666 x 2.082	828 x 2.183	•	•	•	•	•	•
875 x 1.875	885 x 1.880	791 x 1.832	953 x 1.933	•	•	•	•	•	•
875 x 2.000	885 x 2.005	791 x 1.957	953 x 2.058	•	•	•	•	•	•
875 x 2.125	885 x 2.130	791 x 2.082	953 x 2.183	•	•	•	•	•	•
1.000 x 2.000	1.010 x 2.005	916 x 1.957	1.078 x 2.058	•	•	•	•	•	•
1.000 x 2.125	1.010 x 2.130	916 x 2.082	1.078 x 2.183	•	•	•	•	•	•
1.125 x 2.000	1.135 x 2.005	1.041 x 1.957	1.203 x 2.058	•	•	•	•	•	•
1.125 x 2.125	1.135 x 2.130	1.041 x 2.082	1.203 x 2.183	•	•	•	•	•	•
1.250 x 2.000	1.260 x 2.005	1.166 x 1.957	1.328 x 2.058	•	•	•	•	•	•
1.250 x 2.125	1.260 x 2.130	1.166 x 2.082	1.328 x 2.183	•	•	•	•	•	•
1.250 x 2.250	1.260 x 2.255	1.166 x 2.207	1.328 x 2.308	•	•	•	•	•	•
1.250 x 2.500	1.260 x 2.505	1.166 x 2.457	1.328 x 2.558	•	•	•	•	•	•
Zulässiger Größenbereich NovoPorta Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1: BRMvon 500 x 715 mm bis 1.375 x 2.500 mm

Bestell- bzw. Baurichtmaße Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (2-flgl.) / RC 2/ 3

Baurichtmaße	Nennmaße	Lichte Durchgangsmaße¹⁾	Zargenaußenmaße²⁾	MZ	T30 EI2 30	EI2 60	T90 EI2 90	RC2	RC3	RC4
(Bestellmaße)
Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (2-flgl. Türen)				E-S-1	Premio	Premio	Premio
1.500 x 2.000³⁾	1.510 x 2.005	1.416 x 1.957	1.578 x 2.058	•	•	•	•	•	•
1.500 x 2.125³⁾	1.510 x 2.130	1.416 x 2.082	1.578 x 2.183	•	•	•	•	•	•
1.750 x 2.000⁴⁾	1.760 x 2.005	1.666 x 1.957	1.828 x 2.058	•	•	•	•	•	•
1.750 x 2.125⁴⁾	1.760 x 2.130	1.666 x 2.082	1.828 x 2.183	•	•	•	•	•	•
2.000 x 2.000	2.010 x 2.005	1.916 x 1.957	2.078 x 2.058	•	•	•	•	•	•
2.000 x 2.125	2.010 x 2.130	1.916 x 2.082	2.078 x 2.183	•	•	•	•	•	•
2.000 x 2.500	2.010 x 2.505	1.916 x 2.457	2.078 x 2.558	•	•	•	•	•	•
2.125 x 2.125	2.135 x 2.130	2.041 x 2.082	2.203 x 2.183	•	•	•	•	•	•
2.250 x 2.250	2.260 x 2.255	2.166 x 2.207	2.328 x 2.308	•	•	•	•	•	•
2.500 x 2.500	2.510 x 2.505	2.416 x 2.457	2.578 x 2.558	•	•	•	•	•	•
Zulässiger Größenbereich NovoPorta Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2: BRMvon 1.375 x 1.750 mm bis 2.500 x 2.500 mm 3) Gangflügel BRM ca. 930 mm breit 4) Gangflügel BRM ca. 975 mm breit

Bestell- bzw. Baurichtmaße Premio E-S-1 / EI2 30-1 / EI2 60-1 (1-flgl.) / RC 4

Baurichtmaße	Nennmaße	Lichte Durchgangsmaße¹⁾	Zargenaußenmaße²⁾	MZ	T30 EI2 30	EI2 60	T90 EI2 90	RC2	RC3	RC4
(Bestellmaße)
Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (2-flgl. Türen)				E-S-1	Premio	Premio	Premio
750 x 2.000	760 x 2.005	666 x 1.957	828 x 2.058	•	•	•	•			•
750 x 2.125	760 x 2.130	666 x 2.082	828 x 2.183	•	•	•	•			•
875 x 2.000	885 x 2.005	791 x 1.957	953 x 2.058	•	•	•	•			•
875 x 2.125	885 x 2.130	791 x 2.082	953 x 2.183	•	•	•	•			•
1.000 x 2.000	1.010 x 2.005	916 x 1.957	1.078 x 2.058	•	•	•	•			•
1.000 x 2.125	1.010 x 2.130	916 x 2.082	1.078 x 2.183	•	•	•	•			•
1.125 x 2.000	1.135 x 2.005	1.041 x 1.957	1.203 x 2.058	•	•	•	•			•
1.125 x 2.125	1.135 x 2.130	1.041 x 2.082	1.203 x 2.183	•	•	•	•			•
1.250 x 2.000	1.260 x 2.005	1.166 x 1.957	1.328 x 2.058	•	•	•	•			•
1.250 x 2.125	1.260 x 2.130	1.166 x 2.082	1.328 x 2.183	•	•	•	•			•
1.250 x 2.250	1.260 x 2.255	1.166 x 2.207	1.328 x 2.308	•	•	•	•			•
1.250 x 2.500	1.260 x 2.505	1.166 x 2.457	1.328 x 2.558	•	•	•	•			•
Zulässiger Größenbereich NovoPorta Premio E-S-1 / T30/EI2 30-1 / EI2 60-1: BRMvon 625 x 2.000 mm bis 1.375 x 2.500 mm

Technische Daten Sicherheitstüren E-S-6 / RC 2 / Dickfalz

Modell	E-S 6
Widerstandsklasse	RC 2

Zugelassene Abmessungen
Baurichtmaß (BR) Breite min. – max.	625 – 1.250 (575 – 1.200)
Baurichtmaß (BR) Höhe min. – max.	1.750 - 2.500 (1.725 - 2.475)

Sicherheits-Ausstattungen
Widerstandsklasse	RC2
Anzahl Sicherungszapfen je Flügel	2
PZ-Sicherheits-Wechselschloss	•
Mit Mehrfachverriegelung	• (Standard)
Mit Mehrfachverriegelung und 2 zusätzlichen Bolzen	• (Optional)
Aufbohrgeschützter Sicherheitsprofilzylinder	•

Türblatt
Türblattdicke ca.	40
Blechdicke	1,0 (bei Super-Dekor 0,88)
Dickfalz (3-seitig)	•
Öffnungsart, nach DIN	links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1	Ud = 1,7 W/m²K

Wände
Mauerwerk (Steindruckfestigkeit > 12)	≥ 115
Beton (Festigkeitsklasse ≥ 12/15)	≥ 100
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)	≥ 150
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)	≥ 150
F90/EI90-Einbruchschutz-Montagewände als Stahl-Ständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2 oder EN 13501-2)	≥ 100
Stahlkonstruktion (Mindestwanddicke der Stahlprofile 3 mm)	•

Option
Auch mit Oberblende (nur für Inneneinsatz)	-
Auch mit Oberlicht (nur für Inneneinsatz)	-
Auch schalldämmend	Standardelement 29 - 34 dB * mit Spezial-Schalldämmisolierung (nur für Inneneinsatz) bis 42 dB*

Prüfberichts-Nr.	45-11/12

Alle Maße in mm BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt Laborwert - 5 dB.	• möglich – nicht möglich

Technische Daten Sicherheitstüren E-S-1 / E-S-2 / RC 2

Widerstandsklasse Typ		RC2 E-S-1	RC2 E-S-2
Zugelassene Abmessungen
Baurichtmaß (BRM)	Breite min. - max.	500–1.375 (416–1.291)	1.375–2.500 (1.291–2.416)
Lichter Durchgang (LD)	Höhe min. - max.	715–2.500 (673–2.458)	1.750–2.500 (1.708–2.458)
auch mit Oberblende /Oberlicht	Höhe max.	-	-
Sicherheits- Ausstattungen
Widerstandsklasse		RC2	RC2
Anzahl Sicherungszapfen je Flügel		2	2
PZ-Sicherheits-Wechselschloss		•	•
Standflügelverriegelung Stulpkantenriegel (mit Verriegelung nach oben und unten)		-	•
Aufbohrgeschützter Sicherheitsprofilzylinder		•	•
Türblatt
Türblattdicke ca.		64	64
Blechdicke (optional		1 (1,5)	1 (1,5)
Dickfalz (3-seitig)		•	•
Öffnungsart	nach DIN	links oder rechts	links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1		Ud = 1,5 W/m²K	Ud = 1,5 W/m²K
Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)		≥ 115
Beton (Festigkeitsklasse ≥ 12/15)		≥ 100
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)		≥ 175
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)		≥ 150
Wände ab F60-A-/EI60-Einbruchschutz-Montagewände als Stahlständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2		≥ 100
Wände ab F60-B-/EI60-Einbruchschutz-Montagewände als Holzständerwand (nach DIN 4.102, Teil 4, Tabelle 10.3) oder EN 13501-2		≥ 130
Stahlkonstruktion (Mindestwanddicke der Stahlprofile 3 mm)		•
Option
Auch mit Rauchschutz		•	•
Auch schalldämmend		23–44 dB*	23–44 dB*
Einbruchhemmende Verglasung
Rechteckige Normverglasung (P4A oder P8B nach EN 356) 200 x 600 mm, 500 x 400 mm, 460 x 910 mm
Rauten-Normverglasung (P4A oder P8B nach EN 356) 300 mm, 400 mm, 500 mm
Rund-Normverglasung (P4A oder P8B nach EN 356) 350 mm, 450 mm
Sonderverglasung nach Wahl (P4A oder P8B nach EN 356) Friesbreiten 3-seitig min. 150 mm
auf Schlossseite und am Standflügel Mittelanschlag ≥ 180 mm
Sichtbar geschraubte Stahl-Glashalteleisten optional auch mit zusätzlichen Abdeckprofilen
(ohne sichtbare Befestigung) in Edelstahl lieferbar
Prüfberichts-Nr.		261 8191-GS S01	261 8191-GS S01
Alle Maße in mm, BRM= Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert - 5dB			• möglich – nicht möglich

Technische Daten Sicherheitstüren E-S-1 / E-S-2 / RC 3

Widerstandsklasse Typ		RC3 E-S-1	RC3 E-S-2
Zugelassene Abmessungen
Baurichtmaß (BRM)	Breite min. - max.	625–1.375 (541–1.291)	1.375–2.500 (1.291–2.416)
Lichter Durchgang (LD)	Höhe min. - max.	1.750–2.500 (1.708–2.458)	1.750–2.500 (1.708–2.458)
Baurichtmaß (BRM) Klappe	Breite min.–max	500–1.000 (416–916)	-
Lichter Durchgang (LD)	Höhe min.–max.	715–1.750 (631–1.666)	-
Sicherheits- Ausstattungen
Widerstandsklasse		RC3	RC3
Anzahl Sicherungszapfen je Flügel		2 (3)	2 (3)
PZ-Sicherheits-Wechselschloss		•	•
Standflügelverriegelung Stulpkantenriegel (mit Verriegelung nach oben und unten)		-	•
Aufbohrgeschützter Sicherheitsprofilzylinder		•	•
Türblatt
Türblattdicke ca.		64	64
Blechdicke (optional		1,5	1,5
Dickfalz (3-seitig)		•	•
Öffnungsart	nach DIN	links oder rechts	links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1		Ud = 1,8 W/m²K	Ud = 1,9 W/m²K
Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)		≥ 115
Beton (Festigkeitsklasse ≥ 12/15)		≥ 120
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)		≥ 240
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)		≥ 240
Wände ab F60-A-/EI60-Einbruchschutz-Montagewände als Stahlständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2		≥ 100
Stahlkonstruktion (Mindestwanddicke der Stahlprofile 3 mm)		•
Option
Auch mit Rauchschutz		-	-
Auch schalldämmend		23–45 dB*	23–43 dB*
Auch mit Verglasung		•	•
Auch mit Oberblende		-	-
Auch mit Oberlicht		-	-
Einbruchhemmende Verglasung
Rechteckige Normverglasung (P4A oder P8B nach EN 356) 200 x 600 mm, 500 x 400 mm, 460 x 910 mm		Normverglasung	Rauten-Normverglasung
Rauten-Normverglasung (P4A oder P8B nach EN 356) 300 mm, 400 mm, 500 mm
Rund-Normverglasung (P4A oder P8B nach EN 356) 350 mm, 450 mm		Rund-Normverglasung	Sonderverglasung bis 0,7 m²
Sonderverglasung nach Wahl (P4A oder P8B nach EN 356) Friesbreiten 3-seitig min. 150 mm
auf Schlossseite und am Standflügel Mittelanschlag ≥ 180 mm
Sichtbar geschraubte Stahl-Glashalteleisten optional auch mit zusätzlichen Abdeckprofilen
(ohne sichtbare Befestigung) in Edelstahl lieferbar
Prüfberichts-Nr.		45-53/18	45-53/18
Alle Maße in mm, BRM= Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert - 5dB			• möglich – nicht möglich

Technische Daten Sicherheitstüren E-S-1 / EI 30-1 / EI 60-1 / RC 4

Widerstandsklasse Typ		RC4 E-S-1	RC4 EI2 30-1 / EI2 60-1
Zugelassene Abmessungen
Baurichtmaß (BRM)	Breite min. - max.	625–1.375 (541–1.291)	625–1.375 (541–1.291)
Lichter Durchgang (LD)	Höhe min. - max.	2.000–2.500 (1.958-2.458)	2.000–2.500 (1.958–2.458)
Sicherheits- Ausstattungen
Widerstandsklasse		RC4	RC4
Anzahl Sicherungszapfen je Flügel		5 (6)	5 (6)
PZ-Wechselschloss mit Falle und Riegel als Sicherheits-Mehrfachverriegelung mit Doppelbolzen-Schwenkriegel-Kombination oben und unten, sowie zwei zusätzlichen Schwenkriegeln		•	•
Aufbohrgeschützter Sicherheitsprofilzylinder		•	•
Türblatt
Türblattdicke ca.		64	64
Blechdicke (optional		1,5	1,5
Dickfalz (3-seitig)		•	•
Öffnungsart	nach DIN	links oder rechts	links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1		Ud = 1,8 W/m²K	Ud = 1,8 W/m²K
Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)		≥ 240	≥ 240
Beton (Festigkeitsklasse ≥ 12/15)		≥ 140	≥ 140
Porenbeton-Block-/Plansteine		-	-
Bewehrte Porenbeton-Wandplatten		-	-
Wände ab F60-A-/EI60-Einbruchschutz-Montagewände als Stahlständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2		-	-
Stahlkonstruktion (Mindestwanddicke der Stahlprofile 3 mm)		-	-
Option
Feuerhemmend oder Hochfeuerhemmend – geprüft nach EN 1634-1		-	•
Auch mit Rauchschutz nach EN 1634-3		-	•
Auch schalldämmend		22–47 dB*	22–47 dB*
Auch mit Verglasung/Brandschutzverglasung1)		-	-
Auch mit Oberblende		-	-
Auch mit Oberlicht		-	-

Lieferbar als Innentür oder Außentür		•	•
Zertifizierung (Zulassung) als Innentür nach ETA-17/0443		-	EI2 30 oder EI2 60 / CE
Zertifizierung (Zulassung) als Außentür nach EN 16034 und EN 14351-1		-	EI2 30 oder EI2 60 / CE
Prüfberichts-Nr.		2019-04-0761-K1	2019-04-0761-K1
Alle Maße in mm, BRM= Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert - 5dB.			• möglich – nicht möglich

Technische Daten Sicherheitstüren T/EI 30-1 / 60-1 / 90-1 T/EI 30-2 / 60-2 / 90-2 / RC 2

Widerstandsklasse Typ		RC2 T/EI2 30-1 / 60-1 / 90-1		RC2 T/EI2 30-2 / 60-2 / 90-2
Modelle		T30/EI2 30/EI2 60	T90/EI2 90	T30/EI2 30/EI2 60	T90/EI2 90
Zugelassene Abmessungen
Baurichtmaß (BRM) Tür	Breite min.–max.	625–1.375 (541–1.291)		1.375–2.500 (1.291–2.416
Lichter Durchgang (LD)	Höhe min.–max.	1.750–2.500 (1.708–2.458)		1.750–2.500 (1.708–2.458)
Baurichtmaß (BRM) Klappe (nicht für EI2 60)	Breite min.–max.	500–1.000 (416–916)		-
Lichter Durchgang (LD)	Höhe min.–max.	715–1.750 (631–1.666)		-
Sicherheitsausstattungen
Widerstandsklasse		RC2		RC2
Anzahl Sicherungszapfen je Flügel		2 (T90/EI2 90 ab 2.126 = 3)		2 (T90/EI2 90 ab 2.126 = 3)
PZ-Sicherheits-Wechselschloss		•		•
Standflügelverriegelung (Falztreibriegel) (mit Verriegelung nach oben und unten		-		•
Aufbohrgeschützter Sicherheitsprofilzylinder		•		•
Türblatt
Türblattdicke ca.		64		64
Blechdicke (optional)		1 (1,5)		1 (1,5)
Dickfalz (3-seitig)		•		•
Öffnungsart	nach DIN	links oder rechts		links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1		Ud = 1,5 W/m²K	Ud = 1,7 W/m²K	T/EI2 30 U_d = 1,5 W/m²K EI2 60 = 1,6 W/m²K	U_d = 1,8 W/m²K
Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)		≥ 115	≥ 175	≥ 115	≥ 175
Beton (Festigkeitsklasse ≥12/15)		≥ 100	≥ 140	≥ 100	≥ 140
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)		≥ 175	≥ 175	≥ 175	≥ 175
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)		≥ 150	≥ 175	≥ 150	≥ 175
Wände ab F60-A/EI60 (nicht für T/EI290)bzw ab F90-A/EI90- Einbruchschutz-Montagewände als Stahl-Ständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2		≥ 100	≥ 100	≥ 100	≥ 100
Wände ab F60-B-/EI60-Einbruchschutz-Montagewände als Holz-Ständerwand(nach DIN 4.102, Teil 4, Tabelle 10.3) oder EN 13501-2		≥ 130 (nur für T/EI2 30)	-	≥ 130 (nur für T/EI2 30)	-
Bekleidete Stahlstützen/Stahlträger ab F60-A/R60 (nicht für T/EI290) bzw. ab F90-A/R90		auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage
Option
Auch mit Oberblende (Höhe max. 1.000)		-	-	-	-
Auch mit Oberlicht (Höhe max. 1.000)		-	-	-	-
Auch mit Rauchschutz		•	•	•	•
Auch schalldämmend		T/EI2 30 23–44 dB* EI2 60 22–36 dB*	23–45 dB*	T/EI2 30 22–43 dB* EI2 60 22–38 dB*	22–43 dB*
Auch mit Verglasung		•	•	•	•
Europäisch Technische Bewertung (Zulassung) als Innentür		ETA-17/0443 EI2 30 oder EI2 60 CE	ETA-17/0443 EI2 90 CE	ETA-17/0443 EI2 30 oder EI2 60 CE	ETA-17/0443 EI2 90 CE
Nationale (Deutsche) Zulassung als Innentür (nur für T30/T90)		Z-6.20.2205 T30	Z-6.20.2221 T90	Z-6.20.2205 T30	Z-6.20.2221 T90
Zertifizierung (Zulassung) als Außentür nach EN 16034 und EN 14351-1		EI2 30 CE oder EI2 60 CE	EI2 90 CE	EI2 30 CE oder EI2 60 CE	EI2 90 CE
Prüfberichts-Nr.		261 8191-GS S01		261 8191-GS S01
Alle Maße in mm, BRM= Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert - 5dB • möglich – nicht möglich

Technische Daten Sicherheitstüren T/EI 30-1 / 60-1 / 90-1 T/EI 30-2 / 60-2 / 90-2 / RC 3

Widerstandsklasse Typ		RC3 T/EI2 30-1 / 60-1 / 90-1		RC3 T/EI2 30-2 / 60-2 / 90-2
Modelle		T30/EI2 30/EI2 60	T90/EI2 90	T30/EI2 30/EI2 60	T90/EI2 90
Zugelassene Abmessungen
Baurichtmaß (BRM) Tür	Breite min.–max.	625–1.375 (541–1.291)		1.375–2.500 (1.291–2.416
Lichter Durchgang (LD)	Höhe min.–max.	1.750–2.500 (1.708–2.458)		1.750–2.500 (1.708–2.458)
Baurichtmaß (BRM) Klappe (nicht für EI2 60)	Breite min.–max.	500–1.000 (416–916)		-
Lichter Durchgang (LD)	Höhe min.–max.	715–1.750 (631–1.666)		-
Sicherheitsausstattungen
Widerstandsklasse		RC3		RC3
Anzahl Sicherungszapfen je Flügel		2 (3)		2 (3)
PZ-Sicherheits-Wechselschloss		•		•
Standflügelverriegelung (Falztreibriegel) (mit Verriegelung nach oben und unten		-		•
Aufbohrgeschützter Sicherheitsprofilzylinder		•		•
Türblatt
Türblattdicke ca.		64		64
Blechdicke (optional)		1 (1,5)		1 (1,5)
Dickfalz (3-seitig)		•		•
Öffnungsart	nach DIN	links oder rechts		links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1		Ud = 1,8 W/m²K	Ud = 1,8 W/m²K	Ud = 1,9 W/m²K	U_d = 1,9 W/m²K
Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)		≥ 115	≥ 175	≥ 115	≥ 175
Beton (Festigkeitsklasse ≥12/15)		≥ 120	≥ 140	≥ 120	≥ 140
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)		≥ 240	≥ 240	≥ 240	≥ 240
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)		≥ 240	≥ 240	≥ 240	≥ 240
F90-A/EI90-Einbruchschutz-Montagewände als Stahl-Ständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2		≥ 100	≥ 100	≥ 100	≥ 100
Bekleidete Stahlstützen/Stahlträger F90-A oder R90		auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage
Option
Auch mit Oberblende (Höhe max. 1.000)		-	-	-	-
Auch mit Oberlicht (Höhe max. 1.000)		-	-	-	-
Auch mit Rauchschutz		•	•	•	•
Auch schalldämmend		23–45 dB*	23–45 dB*	22–43 dB*	22–43 dB*
Auch mit Verglasung		•	•	•	•
Europäisch Technische Bewertung (Zulassung) als Innentür		ETA-17/0.443 EI2 30 oder EI2 60 CE	ETA-17/0443 EI2 90 CE	ETA-17/0443 EI2 30 oder EI2 60 CE	ETA-17/0443 EI2 90 CE
Nationale (Deutsche) Zulassung als Innentür (nur für T30/T90)		Z-6.20.2205 T30	Z-6.20.2221 T90	Z-6.20.2205 T30	Z-6.20.2221 T90
Zertifizierung (Zulassung) als Außentür nach EN 16034 und EN 14351-1		EI2 30 CE oder EI2 60 CE	EI2 90 CE	EI2 30 CE oder EI2 60 CE	EI2 90 CE
Prüfberichts-Nr.		45–53/18		45–53/18
Alle Maße in mm, BRM= Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt: Laborwert - 5dB • möglich – nicht möglich

Zargen

ZARGEN

Eckzarge

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Eck-/ Gegenzarge

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Umfassungszarge

E-S 6
1-teilig

E-S 6
2-teilig

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
1-teilig

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
2-teilig (Typ 2140B)

Blockzarge

E-S 6
Typ 1

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
Typ 2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
Typ 2

Alle Maße in mm BRM= Baurichtmaß
Nachrückzargen in individuellen Ausführungen für die Typen E-S 6 auf Anfrage

Wandanschlüsse

WANDANSCHLÜSSE

Eckzarge

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Eck-/ Gegenzarge

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Umfassungszarge

E-S 6

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Blockzarge

E-S 6
Typ 1

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
Typ 1

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2
Typ 2

Wandanschlüsse, Schwellenvarianten

WANDANSCHLÜSSE, SCHWELLENVARIANTEN

Wandanschlüsse an Porenbeton (Anschweißmontage)
Die entsprechenden Mindestwanddicken für den zugelassenen Einbau von Sicherheitstüren in Porenbetonwände entnehmen Sie bitte den jeweiligen Technikseiten des Hauptproduktes.

E-S 6

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

Premio
E-S-1/T/EI₂ 30-1/60-1/90-1
E-S-2/T/EI₂ 30-2/60-2/90-2

SCHWELLENVARIANTEN PREMIO

A Schwelle fußbodeneben

B1 Schwelle für Türen ab BRM-Höhe 1.750 mm 4-seitig umlaufender Rahmen
(Türblatt und Zarge 4-seitig umlaufend)

B1 Schwelle nur für Wandklappen bis BRM-Höhe 1.749 mm 4-seitig umlaufender Rahmen
(Türblatt und Zarge 4-seitig umlaufend)

B2 Schwelle für kleine Türen bis BRM-Höhe 1.749 mm und Türen ab BRM-Höhe 1.750 mm 4-seitig umlaufender Rahmen
(Zarge 4-seitig umlaufend

BE-3 Schwelle mit 4-seitig umlaufendem Rahmen

BE-2 Schwelle mit 4-seitig umlaufendem Rahmen

C2 Schwelle mit unterem Anschlag und Dichtung

C2 Schwelle mit unterem Anschlagund Dichtung bei Zarge mit Bodeneinstand

RS1/RS1V absenkbare Bodendichtung

2xRS1 doppelt absenkbare Bodendichtung

RS2 Dichtungsschwelle/Höckerschwelle

SCHWELLENVARIANTEN E-S 6

Standard Auflaufdichtung

Optional absenkbare Bodendichtung

optional Anschlagdichtung BE2

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Kontakt aufnehmen Angebot anfordern Broschüre bestellen Planungsunterlagen anfordern

Darf´s mehr Sicherheit sein?

Beschusshemmende Türen von Novoferm

Steigende Gefahr durch Angriffe mit großer Gewalt
Es gibt viele sensible Bereiche die es bei Angriffen jeglicher Art zu schützen gilt. Dabei wird nicht nur im militärischen, sondern gerade im öffentlichen, zivilen und auch privaten Sektor eine Gefährdung durch den Einsatz von Handfeuerwaffen und Sturmgewehren immer realer. Die NovoPorta Premio hat in ein- und zweiflügeliger Ausführung die Prüfungen nach nach DIN EN 1522/1523 Beschussklasse FB 4 NS, als auch als einflügelige Element in der VPAM* APR 2006 Prüfstufe 6 NS bestanden.

Beschusshemmende Türen
