WANDKLAPPEN

FEUERSCHUTZ-KLAPPEN IN HOCHWERTIGEM DICKFALZ FÜR VIELE ANFORDERUNGEN

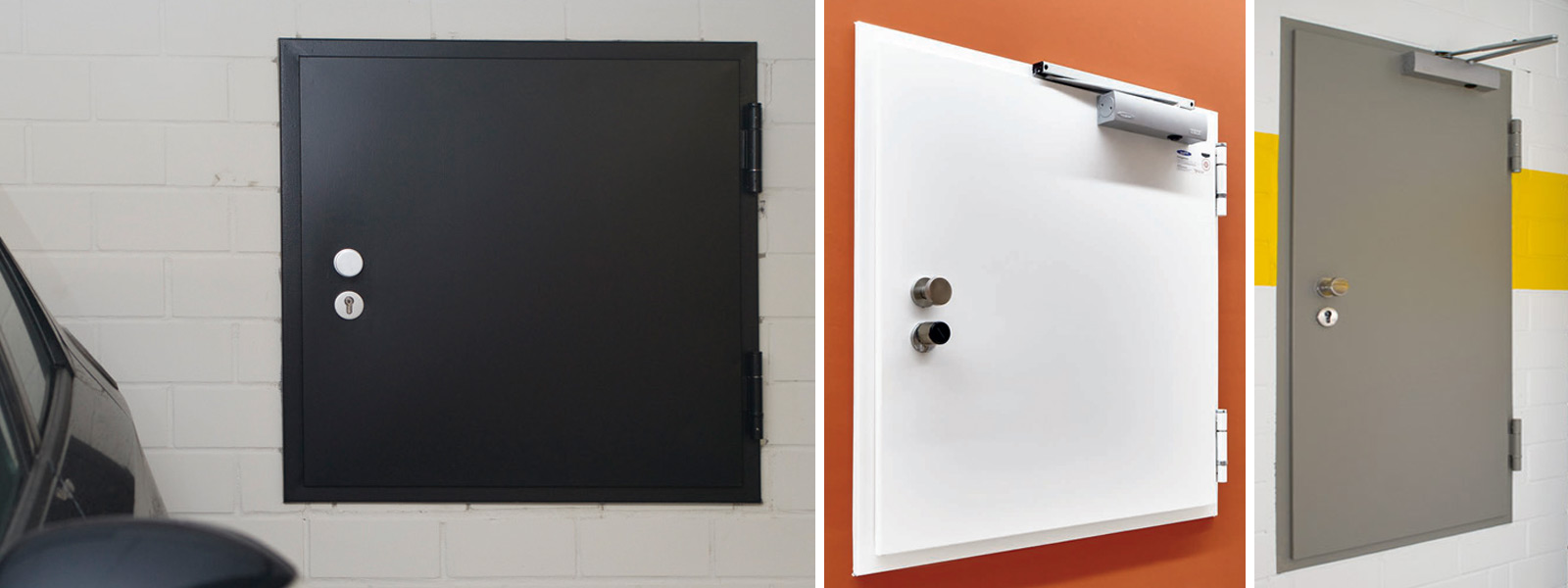

Novoferm Wandklappen NovoPorta Premio mit hochwertigem Dickfalz erhalten Sie in den Brandschutzklassen EI₂ 30 und EI₂ 90, als Sicherheits, Mehrweck- und Schallschutzausführung - je nach Ausführung - für den Innen- und Außeneinsatz.

Wohnlicher Dickfalz

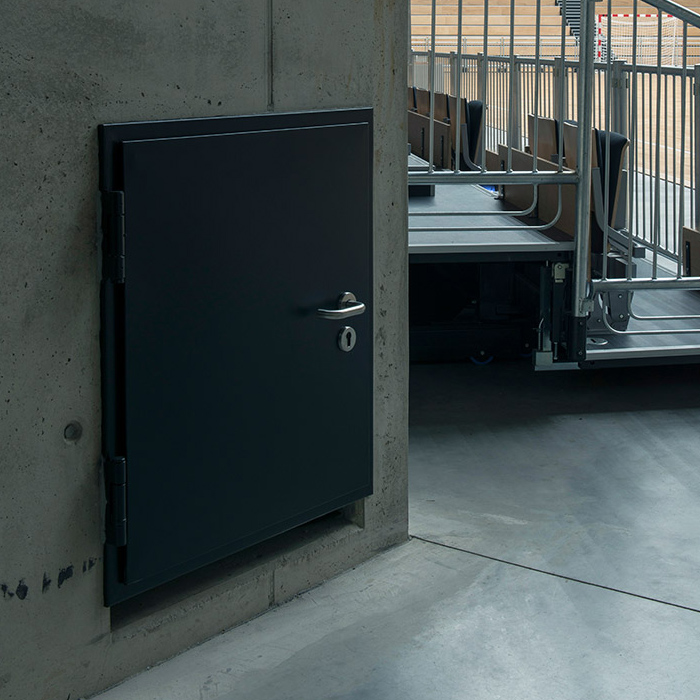

Einflügelige Feuerschutz-Wandklappen aus Stahl für den Inneneinsatz oder Außeneinsatz sind durch die durchgängig anspruchsvolle Erscheinung mit hochwertigen Dickfalz und einem 64 mm starkes Blatt ideal für alle Anforderungen im modernen Objektbau geeignet.

Hohe Funktionalität

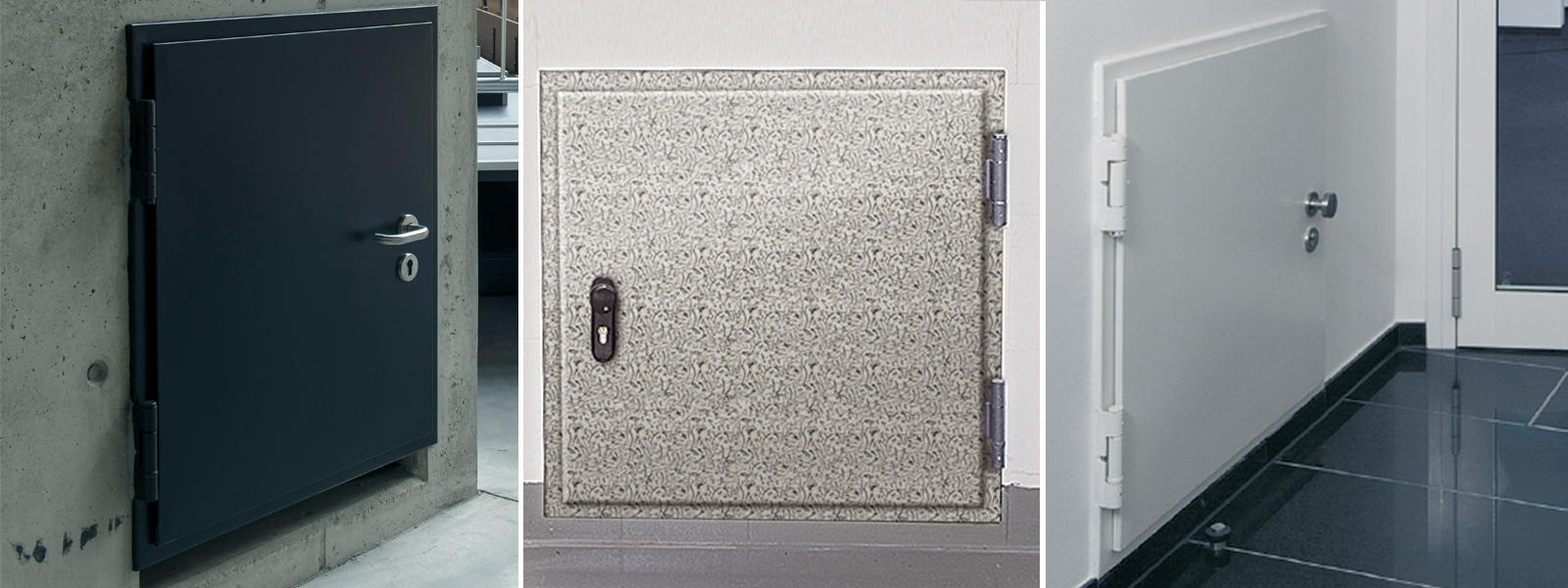

Wandklappen NovoPorta Premio mit hochwertigem Dickfalz sind als Brandschutz- (bis EI₂ 90), Rauchschutz-, Sicherheits- (bis RC 3), Mehrzweck- und Schallschutzklappe erhältlich - für eine einheitliche Optik im gesamten Objekt.

Viele Montagevorteile

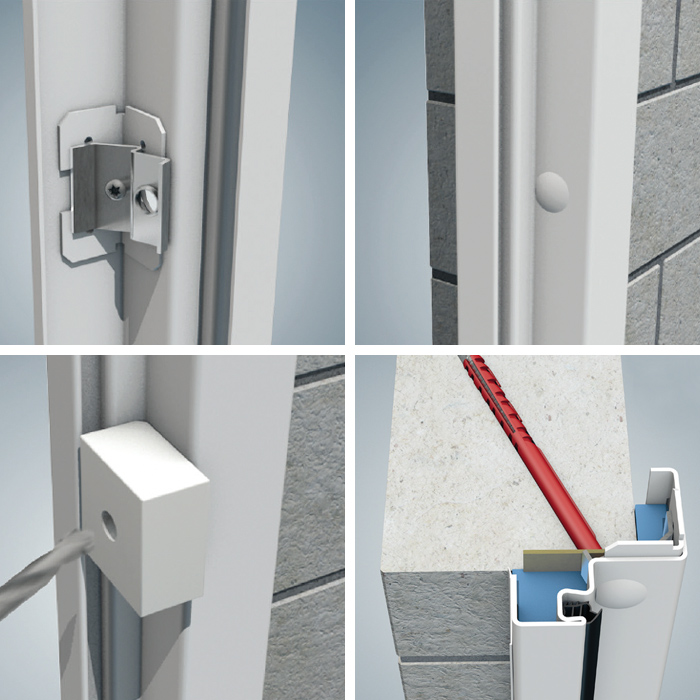

Bei Wandklappen der Baureihe NovoPorta Premio stehen Ihnen viele schnelle, einfache und saubere Montageverfahren und Möglichkeiten der Zargenhinterfüllung zur Auswahl (Falz-Schraubmontage, Hinterfüllung mit Brandschutzschaum, Zargen mit werksseitigem Brandschutz,…).

Wanklappen-Vergleich und Eigenschaften

Vergleich Wandklappen NovoPorta Premio

Türbezeichnung

Dickfalz

T30 (EI₂ 30)

T90 (EI₂ 90)

Schalldämmend

RC2

RC3

T30-1/EI₂ 30-1 Premio

Klappe 1-flügelig

•

T90-1/EI₂ 90-1 Premio

Klappe 1-flügelig

•

DETAILS ZU WANDKLAPPEN NOVOPORTA PREMIO EI 30 / EI 90

DETAILS ZU WANDKLAPPEN NOVOPORTA PREMIO EI2 30 / EI2 90

Beschläge:
Ein 3-teiliges Konstruktionsband mit Kugellager und ein 3-teiliges Federband serienmäßig. Bänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl lieferbar. 3-D verstellbare Bänder in Stahl und Edelstahl sind erst ab BRM-Höhen > 1.000 mm (LD > 916 mm) lieferbar. Diese Größenbereiche werden über die jeweiligen Produkt-Hauptseiten der EI₂ 30 und EI₂ 90 abgedeckt. Ein Sicherungszapfen je Klappenblatt. PZ-Wechselschloss mit schwarzer Rundgriff-Drückergarnitur festdrehbar gelagert. Profilzylinder für Innenklappen bauseits (Länge 85 mm, 35/50 mm). Bei Außenklappen in Form eines Blindzylinders im Lieferumfang enthalten. Klappen standardmäßig mit innenliegender Verstärkung für Obentürschließer auf Bandseite.

Zargen:
Standard Eckzarge mit vierseitigem ( EI₂ 30 = EPDM / EI₂ 90 = CR)-Dichtungsprofil, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegen- sowie Blockzarge für stumpfen Wandanschluss (EI₂ 30: auch Blockzarge für Montage vor der Wand).

Schwellen:
Standard B 1 mit vierseitig umlaufendem Rahmen. Schwellenlose Varianten, oder auch weitere Ausführungen mit unterem Anschlag, finden Sie über die zugelassenen Größenbereiche auf den jeweiligen Produkt-Hauptseiten der EI₂ 30 und EI₂ 90.

Oberflächen:
Klappenblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Klappenblatt und Zarge auch mit Pulverbeschichtung im RAL-Farbton nach Wahl lieferbar.

Wandklappen NovoPorta Premio EI₂ 30 / EI₂ 90

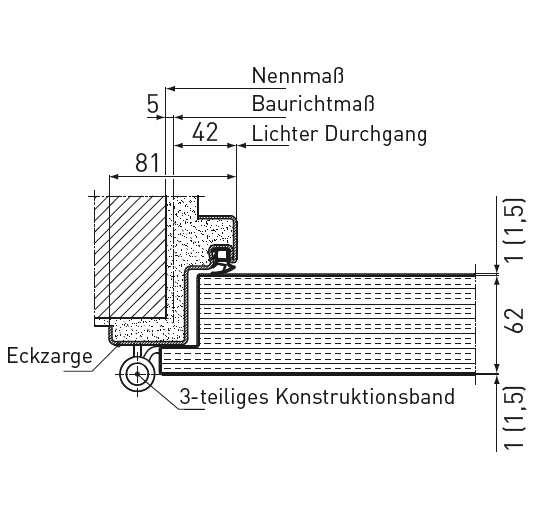

Horizontalschnitt 1-flgl.

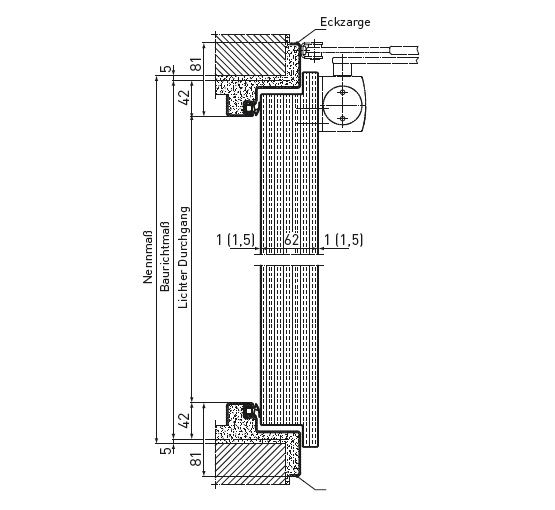

Vertikalschnitt

AUF WUNSCH AUCH MIT:

Brandschutzverglasung (Obentürschließer immer erforderlich)
Rauchschutz nach EN 1634-3 (Obentürschließer erforderlich bei Klappen > B x H 984 x 984 mm) (Lichter Durchgang (LD) 900 x 900 mm)
Schalldämmend – geprüft nach EN ISO 140-3, bewertet nach EN ISO 717-1 (Laborwert für Vollblatt)
- EI₂ 30 Klappe 43 dB Rw_P
- EI₂ 90 Klappe 44 dB Rw_P
Einbruchhemmend RC 2 – beidseitig geprüft nach EN 1627 – Vollblatt
Einbruchhemmend RC 3 – Vollblatt beidseitig geprüft nach EN 1627

Ihre Pluspunkte im Überblick

Einflügelige Feuerschutz-Wandklappen aus Stahl für den Inneneinsatz oder Außeneinsatz

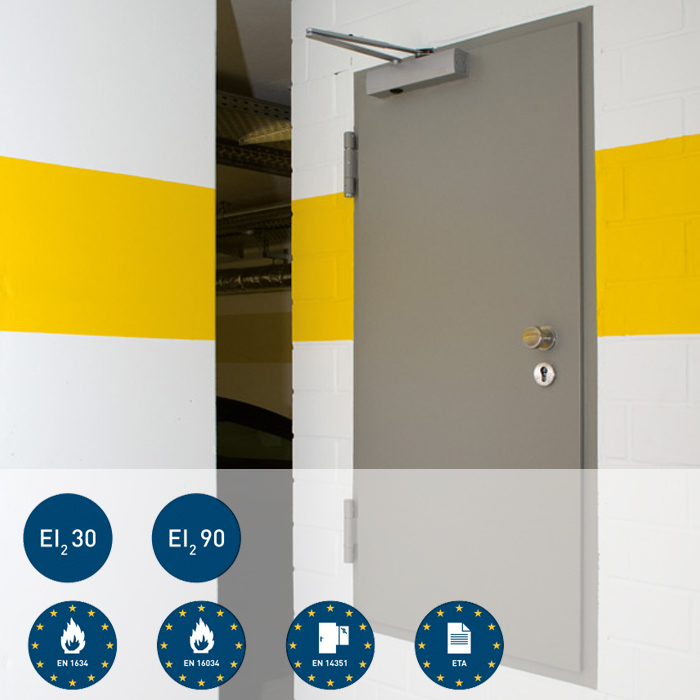

Feuerhemmend bzw. feuerbeständig geprüft nach EN 1634-1 und bauaufsichtlich zugelassen nach DIN 4102 oder nach Europäisch Technischer Bewertung ETA-17/0443

Klappenblatt vierseitig gefälzt mit Dickfalz, 64 mm dick, Blechdicke 1,0 mm (optional in 1,5 mm)
Klappenblatt vierseitig gefälzt mit Dickfalz, 64 mm dick, Blechdicke 1,0 mm (optional in 1,5 mm)

Technik und Details

TECHNISCHE DATEN WANDKLAPPEN NOVOPORTA PREMIO

WANDKLAPPEN NOVOPORTA PREMIO EI2 30 UND EI2 90

Widerstandsklasse / Typ	NovoPorta Premio	NovoPorta Premio
Bezeichnung	EI₂ 30-1 Wandklappe	EI₂ 90-1 Wandklappe
Zugelassene Abmessungen
Baurichtmaß (BRM) Breite min. - max. (Lichter Durchgang (LD))	500 - 924 (416 - 840)	500 - 924 (416 - 840)
Höhe min. - max.	715 - 924 (631 - 840)	715 - 924 (631 - 840)
Klappenblatt und Zarge 4-seitig umlaufend (Schwelle B1)	•	•
Weitere 4-seitige Ausführungen - optional auch schwellenlos verfügbar - siehe jeweilige Produkt-Hauptseiten EI₂ 30 und EI₂ 90, bis BMR (LD) max.	1.375 x 2.500 (1.291 x 2.458)	1.375 x 2.500 (1.291 x 2.458)

Türblatt
Türblattdicke ca.	64	64
Blechdicke ca.	1,0 (wahlweise 1,5)	1,0 (wahlweise 1,5)
Öffnungsart	links oder rechts	links oder rechts

Wände
Mauerwerk	> 115	> 175
Beton	≥ 100	≥ 140
Porenbeton-Block-/ Plansteine	≥ 150	≥ 175
Bewehrte Porenbeton-Wandklappen	≥ 150	≥ 175
Wände ab F30-A/EI30 (EI90-Klappe ab F90-A/EI90) aus Gipskarton-Feuerschutzplatten mit Stahlständern (nach DIN 4102, Teil 4,Tabelle 10.2 oder EN 13501-2)	≥ 100	≥ 100
Wände ab F30-B/EI30 aus Gipskarton-Feuerschutzplatten mit Holzständern (nach DIN 4102, Teil 4,Tabelle 10.3 oder EN 13501-2)	≥ 130	-
Weitere zugelassene Montagewände mind. F30-A/EI30 (EI90-Klappe ab F90-A/EI90) oder F30-B/EI30 (nicht für EI90-Klappe) nach allgemeinem bauaufsichtlichen Prüfzeugnis auf Anfrage	•	•
Für EI30-Klappe: Bekleidete Stahlstützen/Stahlträger mind. F60-A/R60, oder bekleidete Holzstützen/Holzträger mind. F60-B/R60 Für EI90-Klappe: Bekleidete Stahlstützen/Stahlträger mind. F90-A oder mit Klassifizierung mind. R90	•	•

Ausführungen
Feuerhemmend/Feuerbeständig - geprüft nach EN 1634-1	•	•
Auch mit Brandschutzverglasung¹⁾	•	•
Auch mit Rauchschutz nach EN 1634-3	•	•
Auch schalldämmend (mit vierseitigem Rahmen B 1, ohne Glas, Laborwert nach EN ISO 717-1)	ca. 43 dB Rw_P	ca. 44 dB Rw_P
Auch einbruchhemmend nach EN 1627 (Vollblatt; beidseitig geprüft)	RC 2 RC 3	RC 2 RC 3

F30-Verglasungen
Rechteckige Normverglasungen mit sichtbar geschraubten Glashalteleisten im Standard verzinkt und pulverbeschichtet grundiert (RAL 9016), optional auch mit zusätzlichen Abdeckprofilen (ohne sichtbare Befestigung) in Stahl oder Edelstahl lieferbar. EI₂ 30 Mindestfriesbreiten 3-seitig > 150 mm, auf Schlossseite ≥ 180 mm. EI₂ 90 Mindestfriesbreiten oben und auf Bandseite ≥ 200 mm, auf Schlossseite ≥ 220 mm, Sockelhöhe ≥ 300 mm.	•	•
Runde Normverglasungen. Ausführung Glashalteleisten und EI₂ 30 / EI₂ 90 Mindestfriesbreiten/ Sockelhöhe wie rechteckige Normverglasungen.	•	•
Sonderverglasungen nach Wahl. Ausführung Glashalteleisten und EI2 30 / EI2 90 Mindestfriesbreiten / Sockelhöhe wie rechteckige Normverglasungen.	•	•

Zertifizierung (Zulassung) als Innenklappe nach ETA 17/0443	EI₂ 30 / CE	EI₂ 90 / CE
Zertifizierung (Zulassung) als Außenklappe nach EN 16034 und EN 14351-1	EI₂ 30 / CE	EI₂ 90 / CE
• möglich - nicht möglich
¹) Glas im Standard nur für Inneneinsatz (Glas vor UV-Licht und direkter Bestrahlung mit Halogenlicht schützen). Glas nur für Temperaturbereich von –20 bis +45˚C einsetzbar. Skizzen gelten nur für Türgröße 1.000 x 2.000 mm / Alle Angaben zu Verglasungsgrößen beziehen sich auf die lichte Durchsicht je Verglasung. Glasausführungen und maximale Glasgrößen für den Außeneinsatz auf Anfrage.
Alle Maße in mm. BRM = Baurichtmaß RAM = Rahmenaußenmaß LD = Lichtes Durchgangsmaß
