FEUER- UND RAUCHSCHUTZ-SCHIEBETORE

Geprüfte Sicherheit für Brand-Schutzabschlüsse im Industriebau und öffentichen Gebäuden

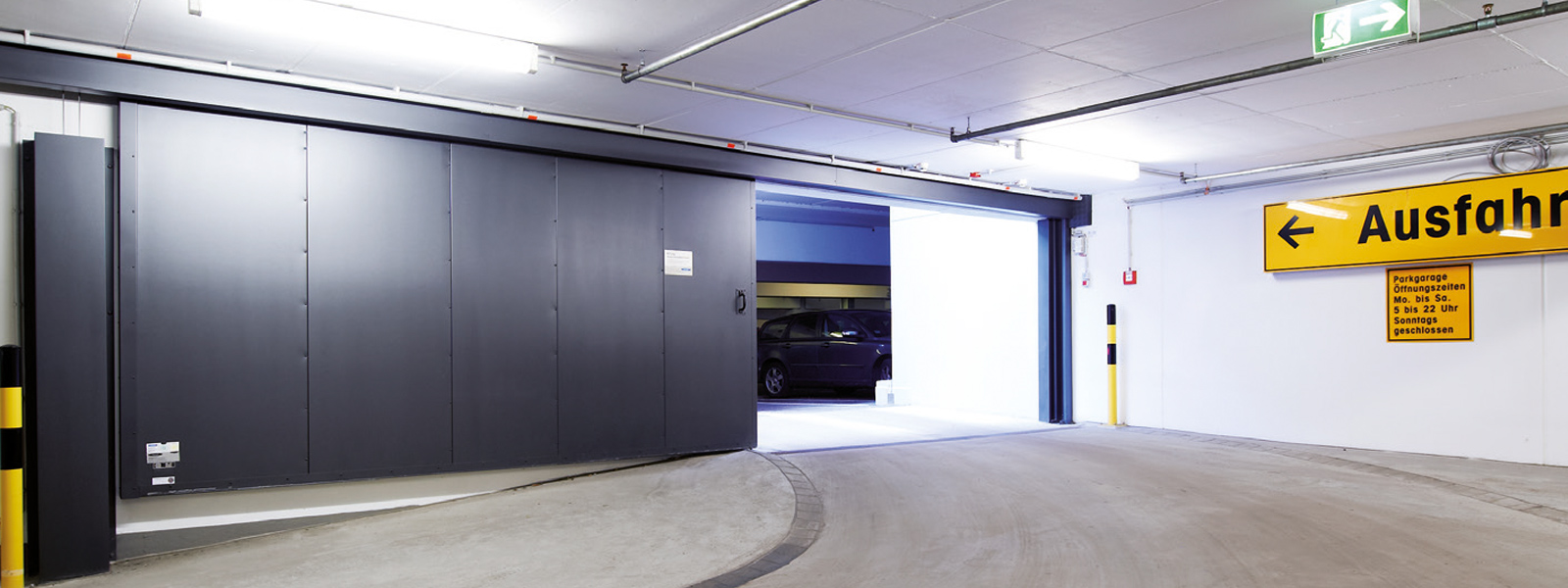

Viele sehr große Gebäude, wie z.B. Parkhäuser, Tiefgaragen und Einkaufszentren brauchen besondere Tore. Dafür gibt es viele Gründe, insbesondere die Sicherheitsanforderungen spielen dabei eine wichtige Rolle.

Diese Art der Feuerschutzabschlüsse werden von den Europäischen Produktnormen EN 16034 („Feuerschutzabschlüsse“) und EN 13241 („Tore“) erfasst. Das neue Novoferm Feuerschutz-Schiebetor NovoSlide Industry ist insbesondere daraufhin entwickelt worden, diese anspruchsvollen Europäischen Produktstandards zu erfüllen.

Somit kann unser Tor als CE-gekennzeichnetes Bauelement verlässlich in ganz Europa eingesetzt werden. Um den unterschiedlichen baurechtlichen Anforderungen in Europa gerecht zu werden, erfüllt das Tor alle gängigen Zeitklassen

Übersicht Torarten

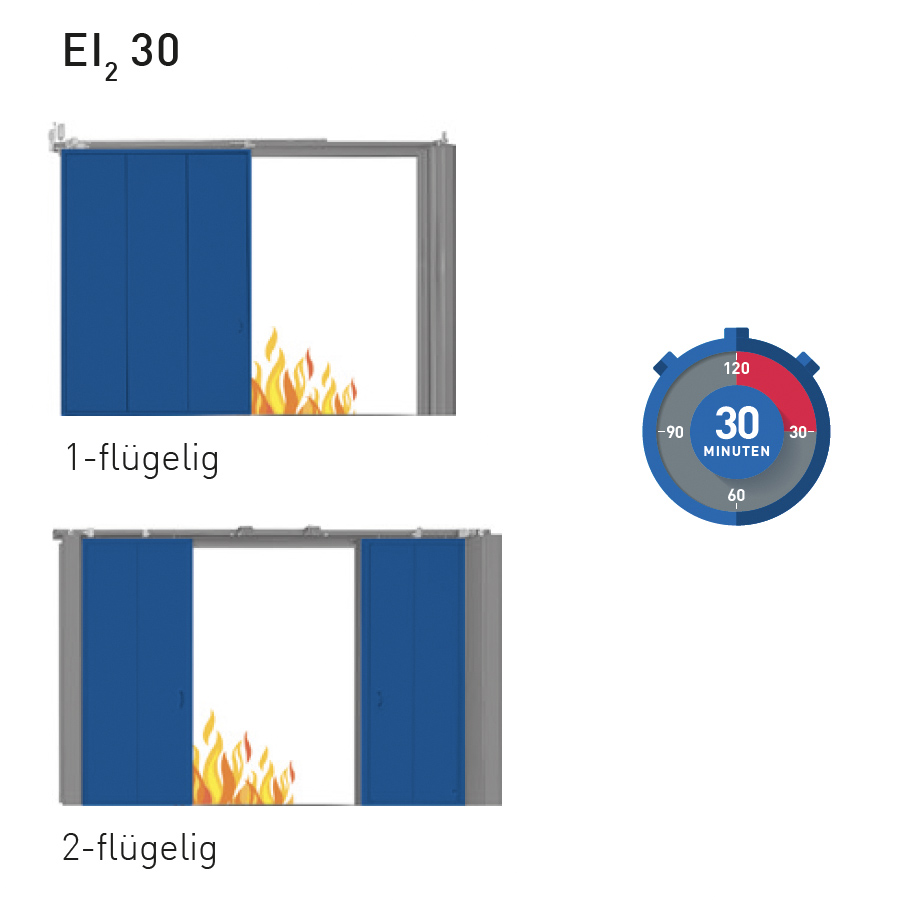

Feuerhemmendes Feuerschutz-Schiebetor EI₂ 30 in 1- und 2-flügelig Ausführung.

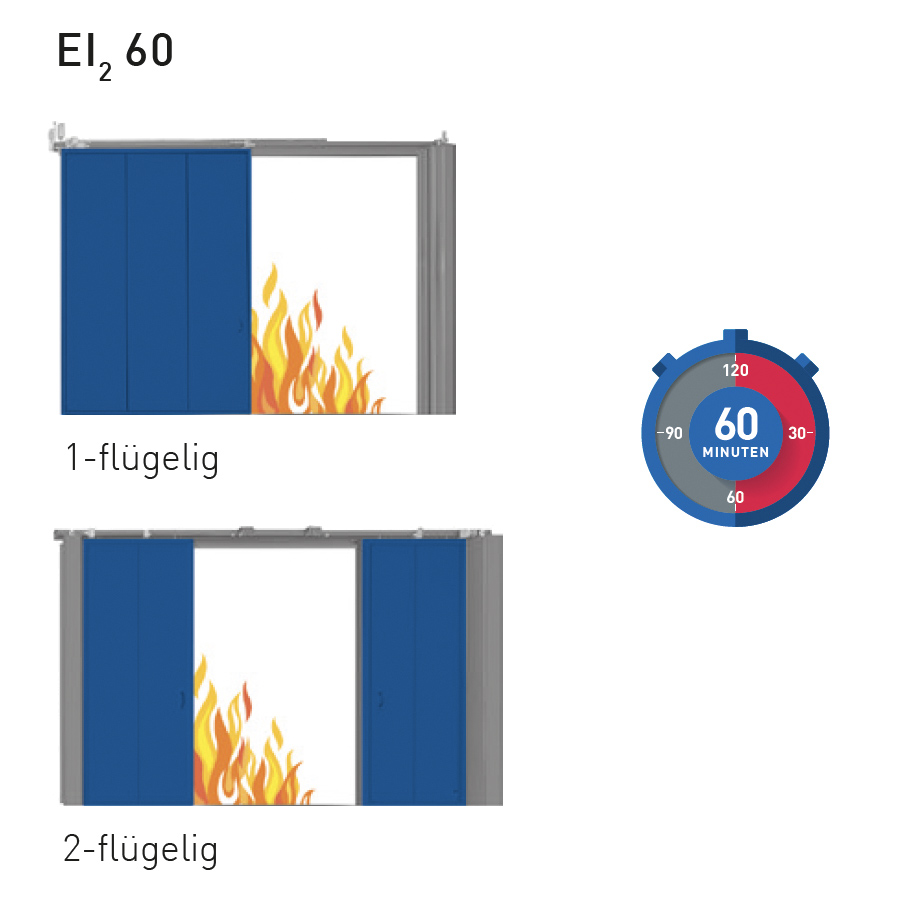

Hochfeuerhemmendes Feuerschutz-Schiebetor EI₂ 60 in 1- und 2-flügelig Ausführung.

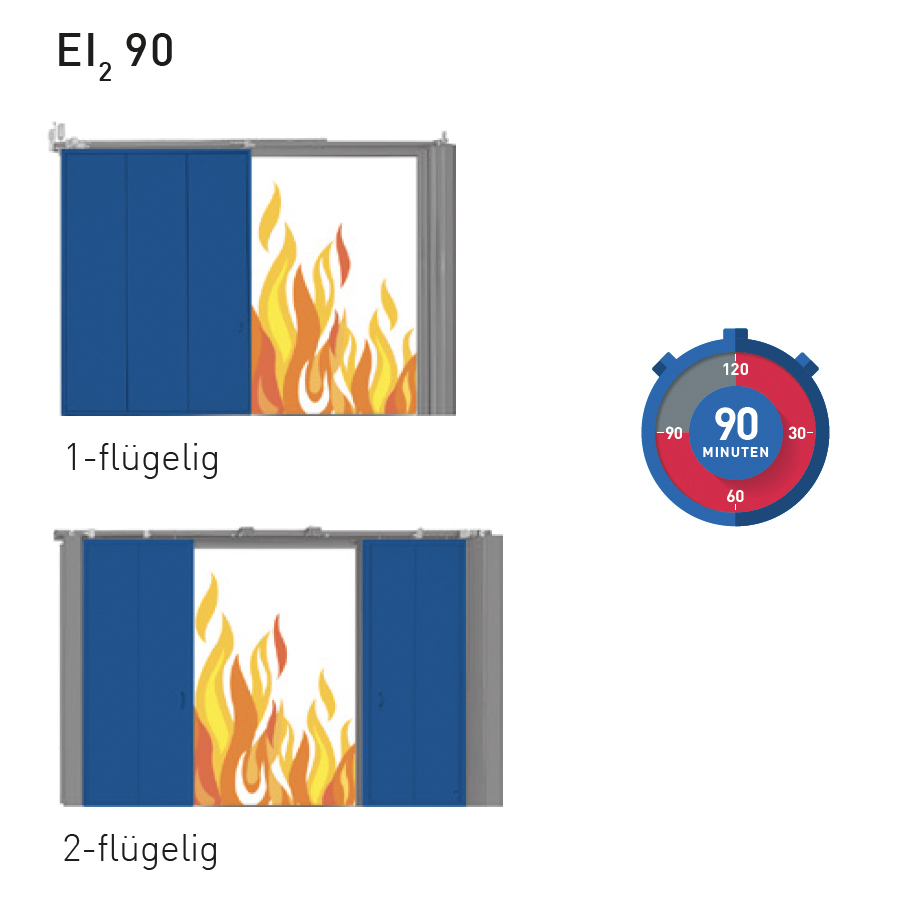

Feuerbeständiges Feuerschutz-Schiebetor EI₂ 90 in 1- und 2-flügelig Ausführung.

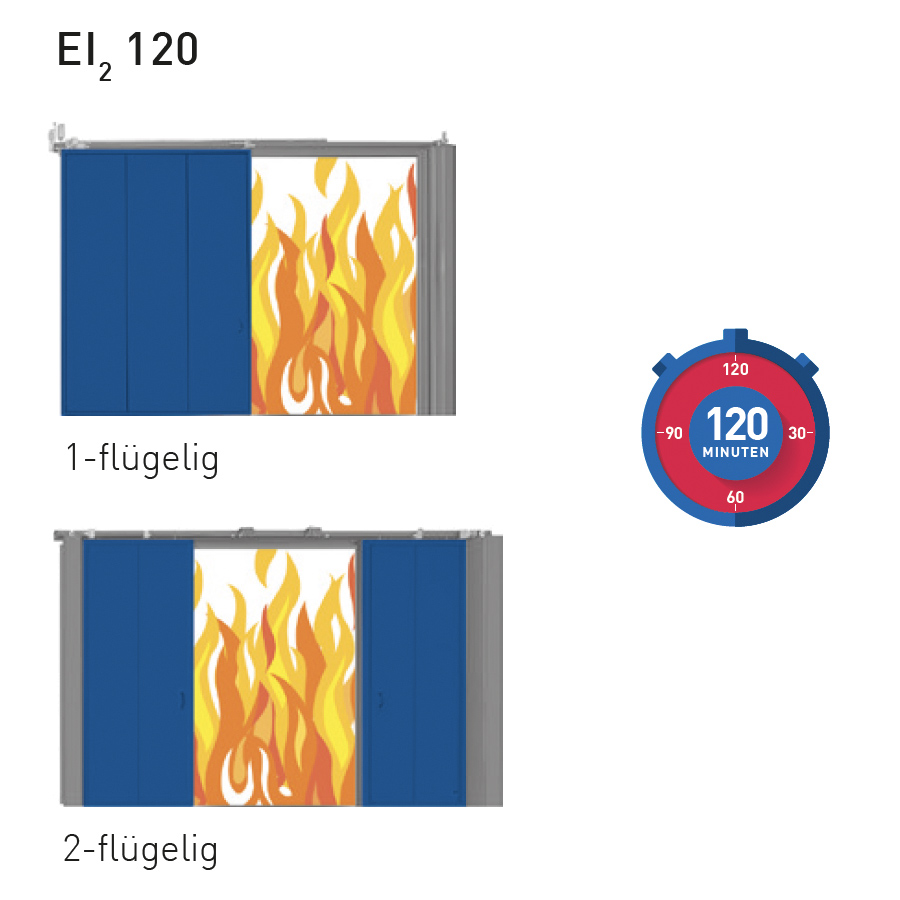

Hochfeuerbeständiges Feuerschutz-Schiebetor EI₂ 120 in 1- und 2-flügelig Ausführung.

Tor-Vergleich und Eigenschaften

VERGLEICH SCHIEBETORE 1-FLÜGELIG

ÜBERSICHT FEUER- UND RAUCHSCHUTZ-SCHIEBETORE 1-FLÜGELIG

Charakteristik		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Vollblatt in Elementbauweise		•	•	•	•
Torblatt und Einfassprofile verzinkt		•	•	•	•
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft
Ausführungen
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Rauchschutz S_a (Vollblatt)*		• Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)
Rauchschutz S₂₀₀ (Vollblatt)*		• Bis max. 30,4 m2	_° Bis max. 30,4 m²	_° Bis max. 30,4 m²	_°Bis max. 30,4 m²
Mit Torzulaufbremse (Radialdämpfer)		•	•	•	•
Auch mit Feststellanlage		_°	_°	_°	_°
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m2)	Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m2		•	•	•	•
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 0 150 am Toreinlauf ¹⁾ ≥ 195 im Abstellbereich¹⁾	≥ 150 am Toreinlauf ¹⁾ ≥ 195 im Abstellbereich ¹⁾	≥ 150 am Toreinlauf ¹⁾ ≥ 195 im Abstellbereich ¹⁾	≥ 150 am Toreinlauf ¹⁾ ≥ 195 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor (Bei Gewicht vorne)		LD + 495 ¹⁾	LD + 495¹⁾	LD + 495¹⁾	LD + 495¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200	≥ 200	≥ 200	≥ 200
	Mit Schlupftür	≥ 230	≥ 230	≥ 230	≥ 230
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)
Zusatzleistungen
Schlupftür Sa inklusive Türschließer		_° Bis max. 46,5 m²	_° Bis max. 46,5 m²	_° Bis max. 46,5 m²	_° Bis max. 46,5 m²
Schlupftür S200 inklusive Türschließer		_° Bis max. 23,4 m²	_° Bis max. 23,4 m²	_° Bis max. 23,4 m²	_° Bis max. 23,4 m²
Schlupftür in Laibung		_° Bis max. 23,4 m²	_° Bis max. 23,4 m²	_° Bis max. 23,4 m²	—
Hakenfallenschloss		_°	_°	_°	_°
Stumpfe seitliche Einlaufblende		_°	_°	_°	_°
Stumpfe Deckenmontage		_°	_°	_°	_°
Elektrische Öffnungshilfe		_°	_°	_°	_°
Verglasung		—	—	—	—
Freilauffunktion		—	—	—	—
Decken-/ Nischenklappen		—	—	—	—
Sicherheitsbremsleiste		—	—	—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden • = Als Serie _° = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.

VERGLEICH SCHIEBETORE 2-FLÜGELIG

ÜBERSICHT FEUER- UND RAUCHSCHUTZ-SCHIEBETORE 2-FLÜGELIG

Charakteristik		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Vollblatt in Elementbauweise		•	•	•	•
Torblatt und Einfassprofile verzinkt		•	•	•	•
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft	Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft
Ausführungen
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Rauchschutz S_a (Vollblatt)*		• Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)	_° Bis 8.500 x 6.000 mm (max. 46,5 m²) • In Deutschland (bis 8.500 x 6.000 mm) (max. 46,5 m²)
Rauchschutz S₂₀₀ (Vollblatt)*		• Bis max. 28,3 m2	_° Bis max. 28,3 m²	_° Bis max. 28,3 m²	_° Bis max. 28,3 m²
Mit Torzulaufbremse (Radialdämpfer)		•	•	•	•
Auch mit Feststellanlage		_°	_°	_°	_°
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m2)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m2		•	•	•	•
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 195 im Abstellbereich¹⁾	≥ 195 im Abstellbereich ¹⁾	≥ 195 im Abstellbereich ¹⁾	≥ 195 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor		Je Flügel die Hälfte des LD +600 ¹⁾	Je Flügel die Hälfte des LD +600 ¹⁾	Je Flügel die Hälfte des LD +600 ¹⁾	Je Flügel die Hälfte des LD +600 ¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200	≥ 200	≥ 200	≥ 200
	Mit Schlupftür	≥ 230	≥ 230	≥ 230	≥ 230
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S₂₀₀: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)	Nur erforderlich bei rauchdichten Toren S200: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)
Zusatzleistungen
Schlupftür S_a/ S₂₀₀ inklusive Türschließer		_°S200: Bis max. 23,9 m² _°Sa: Bis max. 46,5 m²	_° S₂₀₀: Bis max. 23,9 m² _°S_a : Bis max. 46,5 m²	_° S₂₀₀: Bis max. 23,9 m² _°S_a : Bis max. 46,5 m²	_° S₂₀₀: Bis max. 23,9 m² _°S_a : Bis max. 46,5 m²
Schlupftür in Laibung		_°	_°	_°	—
Hakenfallenschloss		_°	_°	_°	_°
Stumpfe Deckenmontage		_°	_°	_°	_°
Elektrische Öffnungshilfe		Auf Anfrage	Auf Anfrage	Auf Anfrage	Auf Anfrage
Verglasung		—	—	—	—
Freilauffunktion		—	—	—	—
Decken-/ Nischenklappen		—	—	—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden • = Als Serie _° = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.

Highlights

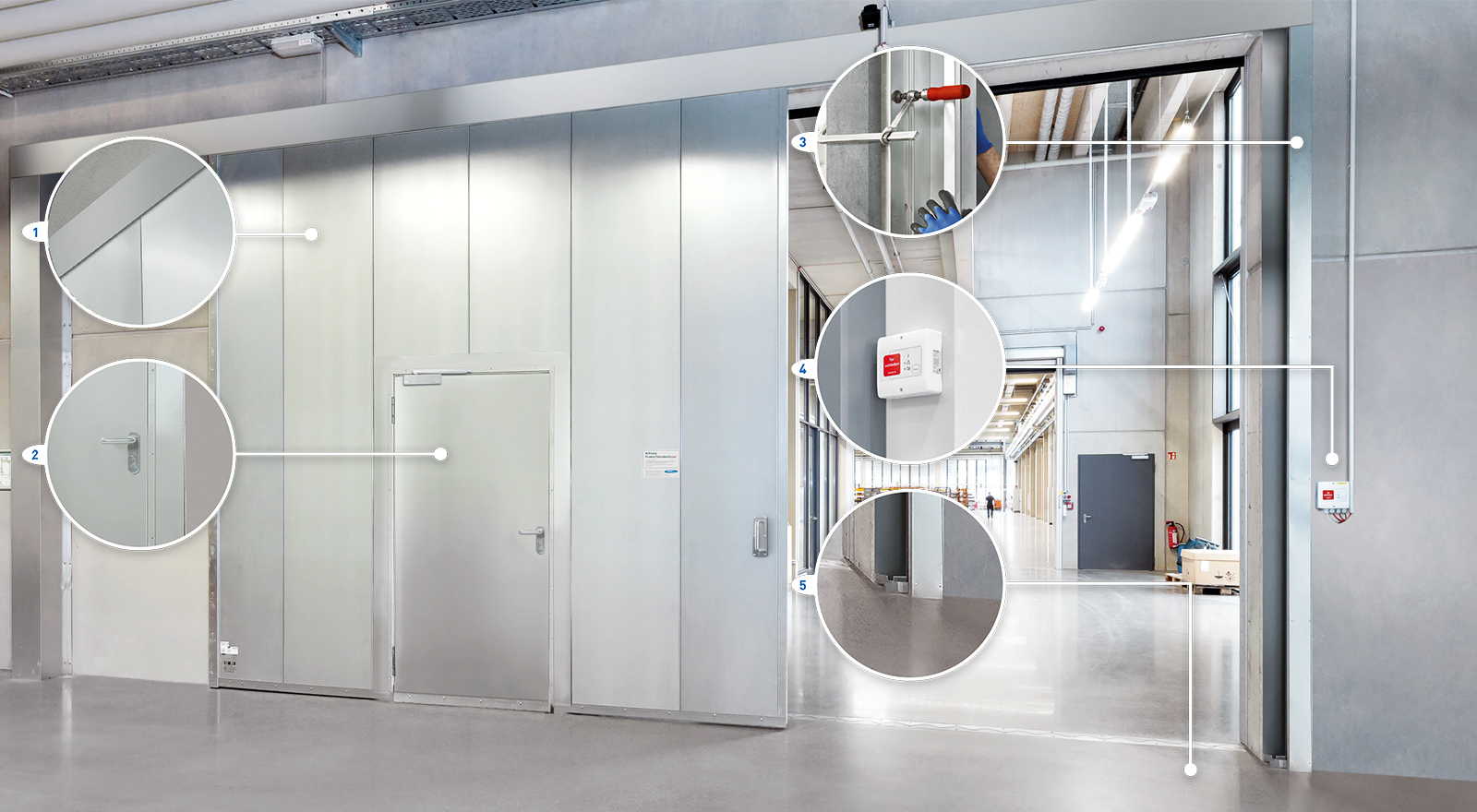

DAS OPTIMALE SYSTEM FÜR ALLE ANWENDUNGSBEREICHE IM BRANDSCHUTZ

GLATTE OPTIK AUCH FÜR GROSSE TORE
Die planebenen Oberflächen 1 und die auf der Vorderseite unsichtbare Paneel-Verbindung sorgen für eine einheitliche, ansprechende Optik. Für eine besonders flächenbündige Optik sorgen auch die Verkleidungen der Laufschienen und des Gegengewichtskasten.

SCHLANKE SCHLUPFTÜREN
Schlupftüren 2 erlauben einen bequemen Durchgang bei geschlossenem Tor und das grundsätzlich schwellenlos ohne unteres Anschlagprofil. Dies sorgt dafür, dass beim Durchgehen keine Stolpergefahr besteht. Mit ihren schmalen Rahmen wirken sie unaufdringlich und elegant.

MONTAGE- UND NUTZUNGSFREUNDLICH
Novoferm Feuerschutz-Schiebetore 3 zeichnen sich durch viele Vorteile aus. Sie eigenen sich sowohl für die Normalsturz- als auch für die stumpfe Deckenmontage. In der Nutzungsphase überzeugen diese Tore durch hervorragende Laufeigenschaften. Feuerschutz-Schiebetore werden oft in großen Dimensionen verbaut. Dank transport- und montagefreundlicher Elementbauweise lassen sich auch große Tordimensionen einfach realisieren.

EIN TOR, WIE SIE ES BRAUCHEN
Passen Sie Ihr ein- oder zweifl ügeliges Feuerschutz-Schiebetor an Ihr Objekt an. Unsere zahlreichen Ausstattungsvarianten machen es möglich. Im Alltag sollen die Tore überwiegend geöffnet bleiben?

Kein Problem, die Feststellanlage 4 mit Auslösevorrichtung sorgt dafür, dass die Tore im Brandfall zuverlässig schließen. Zusätzlich im Standard enthaltene optische und akustische Signalgeber sorgen bei Toren mit Feststellanlage für zusätzliche Sicherheit.

SCHWELLENLOSER BRANDSCHUTZ
Bei Novoferm wird der kombinierte Rauch- und Feuerschutz konsequent weiterentwickelt. So kann bei entsprechender Bodenbeschaffenheit im gesamten Öffnungs- und Abstellbereich 5 des Tores auf Schwellen verzichtet werden.

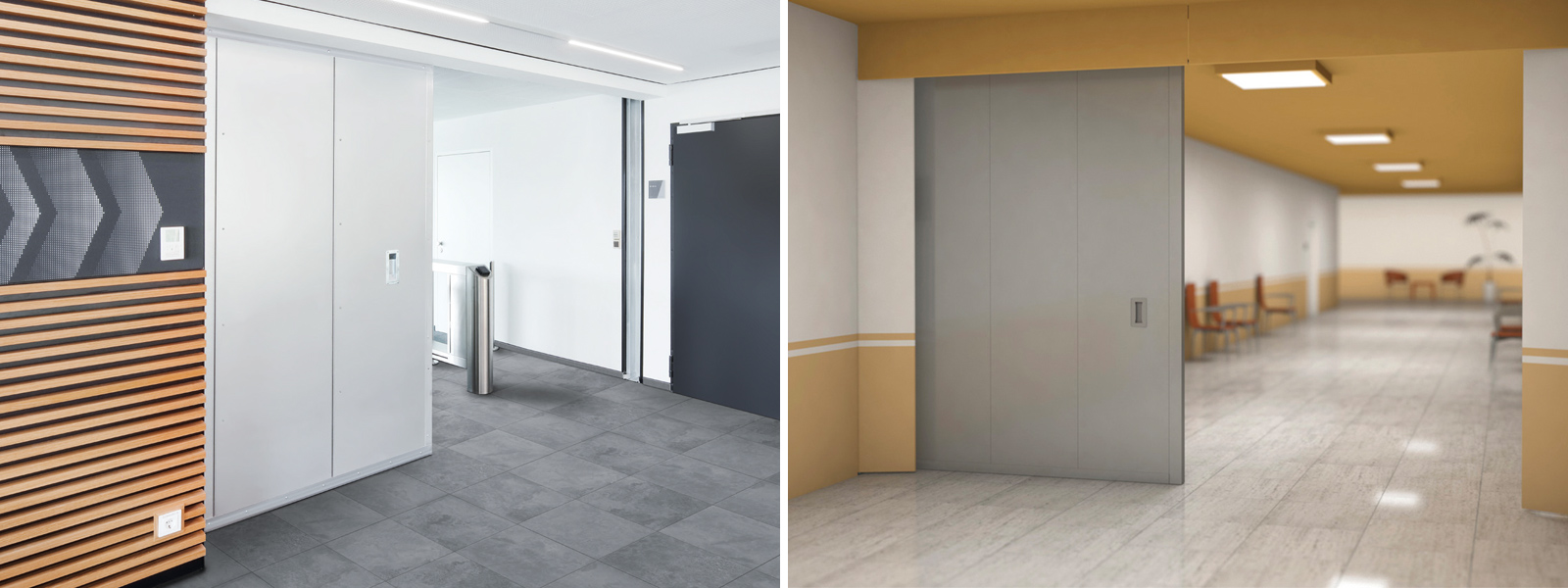

HIGHLIGHTS NOVOSLIDE INDUSTRY

HIGH-END BRANDSCHUTZ EI₂ 120

Feuerschutz-Schiebetore trennen verschiedene Brandabschnitte in Gebäuden voneinander ab. Das NovoSlide Industry Feuerschutz-Schiebetor erfüllt diese Aufgabe aufgrund der besonderen Montagefreundlichkeit und den hervorragenden Brandschutzeigenschaften besonders gut.

Da sich die NovoSlide Industry Feuerschutz-Schiebetore aus möglichst werkseitig vormontierten Einzelkomponenten zusammensetzen, ist die Montage einfach und lässt sich entsprechend schnell bewältigen. Speziell das Aufreihen der einzelnen Paneele in der Laufschiene spart Zeit, da jedes Paneel mit einer separaten Laufrolle versehen ist.

Auch im Hinblick auf die erzielbaren Brandschutzklassifizierungen erweist sich das NovoSlide Industry hoch feuerbeständig, da das Tor sogar bis Brandschutzklasse EI₂ 120 geprüft ist. Nach 120 Minuten ist die Temperatur im Brandprüfofen deutlich über 1.000 °C, bei diesen Temperaturen ist nicht nur das Tor, sondern auch das Mauerwerk der Prüfwand im höchsten Maße beansprucht. Selbst bei diesen Bedingungen darf das Schiebetor im Brandversuch nahezu keine Verformungen zeigen und muss extrem strenge Vorgaben in Bezug auf Raumabschluss und Wärmedämmung einhalten.

Europäisische Norm

Feuerschutz-Schiebetore als Feuerschutzabschlüsse werden von den Europäischen Produktnormen EN 16034 (Türen, Tore und Fenster – Produktnorm, Leistungseigenschaften – Feuer- und/ oder Rauchschutzeigenschaften) und EN 13241 (Tore – Produktnorm, Leistungseigenschaften) erfasst. Diese Feuerschutzabschlüsse werden nach EN 13501-2 (Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Teil 2: Klassifizierung mit den Ergebnissen aus den Feuerwiderstandsprüfungen) klassifiziert. Das neue Novoferm Feuerschutz-Schiebetor NovoSlide Industry ist insbesondere daraufhin entwickelt worden, diese anspruchsvollen Europäischen Produktstandards zu erfüllen.

Gemäß der Bauproduktenverordnung, die das Inverkehrbringen von Bauprodukten in Deutschland und der Europäischen Union regelt, müssen Bauprodukte, die von einer europäischen Produktnorm erfasst sind, mit einem CEKennzeichen und einer Leistungserklärung/ Declaration of Performance (DOP) ausgeliefert werden.

Dies ist für Feuerschutz-Schiebetore nach dem Ende der Koexistenzphase von nationalen und europäischen Regelungen der Fall. Die so gekennzeichneten Tore sind so in allen Mitgliedsstaaten der Europäischen Union (CEN) verwendbar.

Neben den Europäischen Normen sind stets auch die jeweiligen nationalen baurechtlichen Anforderungen zu beachten, die auch in Zukunft immer innerhalb der Verantwortung der Länder liegen und nicht europäisch harmonisiert werden.

Zum Beispiel in Deutschland defi niert im Wesentlichen die Musterverwaltungsvorschrift „Technische Baubestimmungen“ (MVV-TB) diese baurechtlichen Anforderungen an Feuer- und Rauchschutztore.

Die MVV-TB fordert neben den Feuerschutzklassen EI₂ 30 und EI₂ 90 auch zusätzlich die Leistungseigenschaften dichtschließend (Sa) und die Dauerhaftigkeit der Selbstschließung (C2).

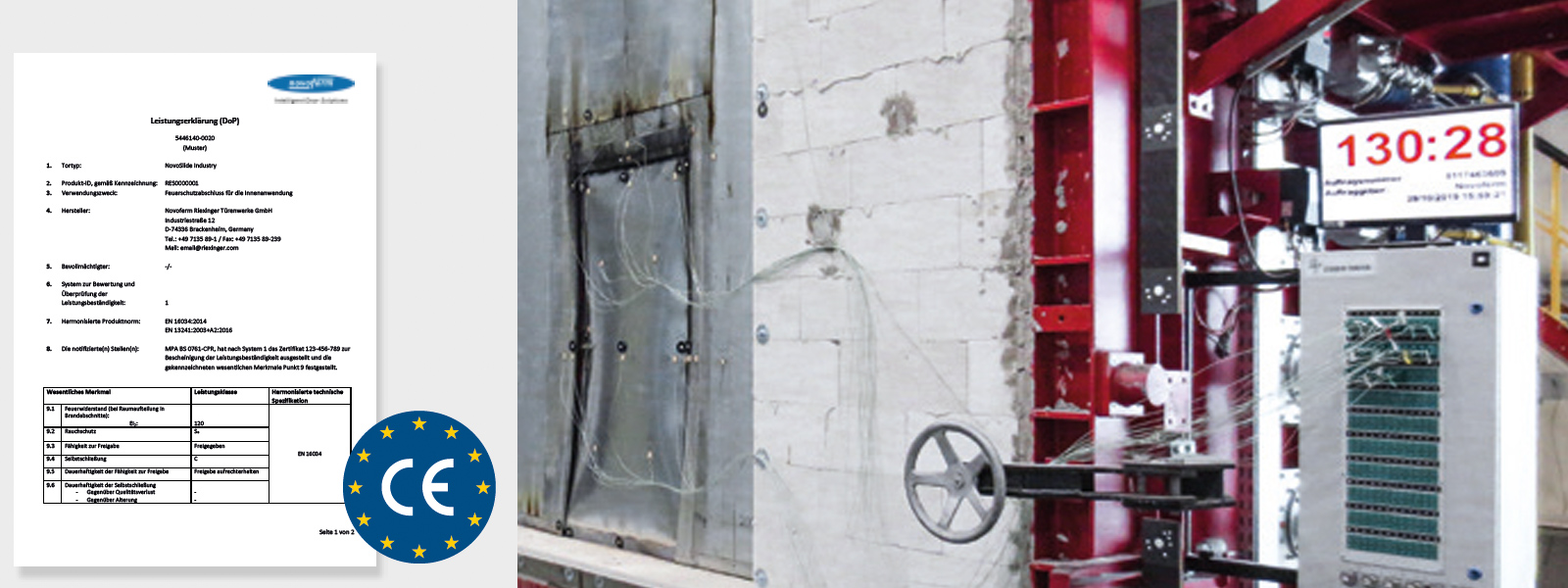

Leistungserklärung (Declaration of Performance (DOP)) / Brandprüfung: Toransicht nach 130 Minuten

Details Schiebetore

TECHNISCHE BESCHREIBUNG

Hohe Funktionalität, ansprechendes Design und innovative Details zeichnen die Feuer- und Rauchschutz-Schiebetorsysteme von Novoferm aus. Sie eignen sich für viele bauliche Situationen und fügen sich harmonisch in unterschiedliche Architekturkonzepte des Industrie- und Gewerbebaus ein.

ZERTIFIZIERUNG (ZULASSUNG)
Jede Bauart entspricht der DIN EN 16034 und DIN EN 13241 und ist von amtlicher Prüfstelle nach DIN EN 1634 auf ihre Brandschutzeigenschaften geprüft. Alle Tore sind mit entsprechenden Dauerfunktionsprüfungen (geprüfte Dauerhaftigkeit der Selbstschließung nach EN 12605 mit 50.000 Zyklen (Klasse C3)) nachgewiesen. Optional auch mit Rauchschutzklassifizierung S_a (Dichtschließend – mit 3-seitigem Dichtungssystem) oder S₂₀₀ (Rauchdicht – mit 4-seitig umlaufendem Dichtungssystem).

EINBAU
Die Wand, in die der Feuerschutzabschluss einzubauen ist, sowie dessen Befestigung muss den Forderungen der Klassifizierung entsprechen (siehe Beschreibung der einzelnen Tortypen). Der Fußboden im Torbereich muss nicht brennbar (Baustoffklasse A1) ausgeführt werden. Hinweis: Werden Schiebetore im Abstellbereich bauseits verkleidet, sind für Wartungsarbeiten benötigte Revisionsöffnungen unbedingt erforderlich.

STURZAUSFÜHRUNGEN

Standardausführung Normalsturz erfordert ca. 250 mm Sturzhöhe
Für Sonderausführung stumpfe Deckenmontage genügen mindestens 150 mm Sturzhöhe
Bei stumpfer Deckenmontage hat die Sturzblende 150 mm Höhe. Beachten Sie bitte hierzu auch die Befestigungsarten auf Seite 20

TORBLATT
Aus verzinkten, maschinell besonders gerichteten Feinblechen, 0,75 mm dick, mit Brandschutzisolierung. Torblatt aus einzelnen, torblatthohen Elementen zusammengefügt, mit planebener Oberfläche der Elemente durch Verkleben der Blechummantelung mit der Brandschutzisolierung (Lieferung in Einzelpaneelen). Auch bei hohen Toren bis 6 m kein Höhenstoß erforderlich.

DICHTUNG
Dreiseitig umlaufend mit Dichtungsprofilen, für Deutschland baurechtlich erforderlich. Zusätzliches Dichtungssystem zwischen den einzelnen Paneelen, zur Erreichung der Mindestanforderungen Rauchdicht S_a. Kein Abfugen der Paneel-Stöße notwendig. Optional auch mit 4-seitig umlaufendem Rauchschutz-Dichtungssystem als S₂₀₀ erhältlich.

BESCHLAG
Geschlossenes Laufschienen-System mit jeweils einem Tragrollen-System je Paneel für leichten Lauf des Tores, geschlossenes Laufschienen-System mit einzeln montierten Tragwinkel-Konstruktionen, samt hydraulischem Enddämpfer, Schließgewicht im verzinkten Verkleidungskasten, innenliegende Bodenführung sowie Hand- und Muschelgriff im Standard in Edelstahl.

TORZULAUFBREMSE (RADIALDÄMPFER)
Zur Regelung der Schließgeschwindigkeit zwischen 0,08 und 0,3 m/ Sekunde stufenlos einstellbar.

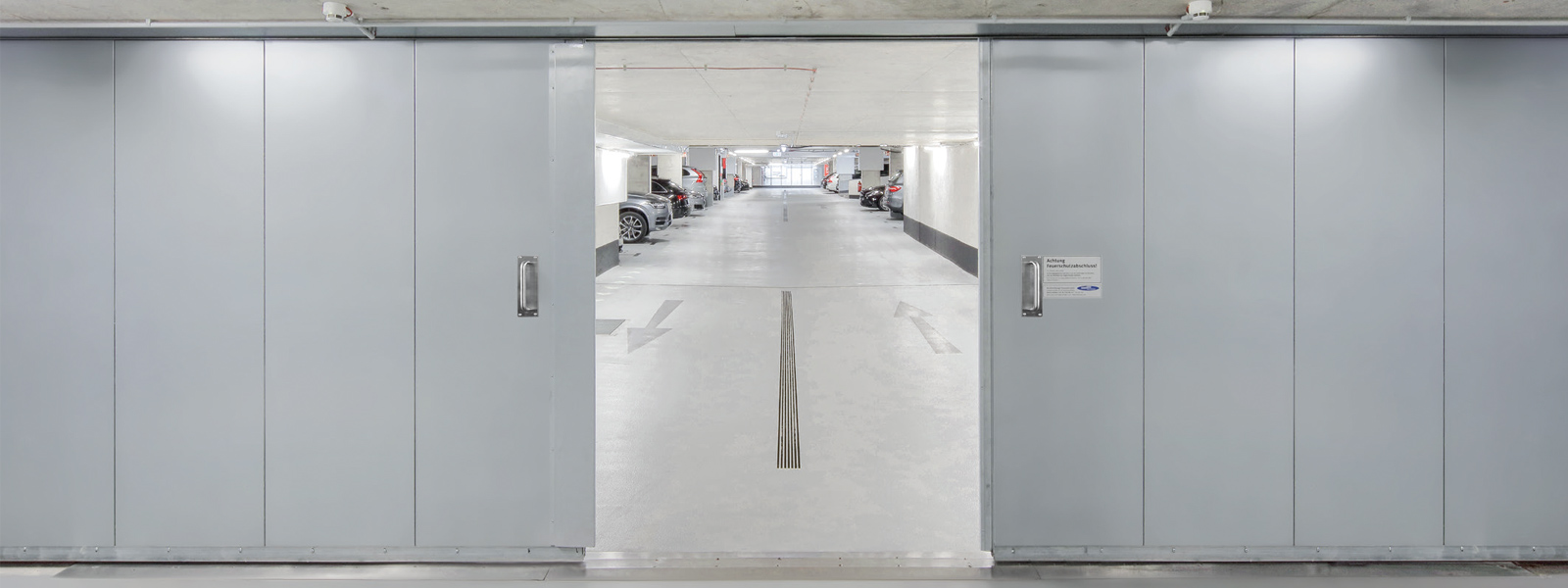

MÖGLICHE VARIANTEN/ SONDERAUSSTATTUNGEN

FESTSTELLANLAGE – FESTSTELL- UND AUSLÖSEVORRICHTUNG
Für Tore, die betriebsbedingt überwiegend geöffnet bleiben müssen, bestehend aus: Brandmeldern in zulassungsgerechter Anzahl, Feststellmagnet, Feststellanlagen-Zentrale mit integriertem Drucktaster (Aufputz) Typ FSZ (Betrieb mit 230V/ Steuerspannung 24V). Im Brandfall schließt das Tor über die Brandmelder automatisch, sonst durch Betätigung der Auslösetaste. Zusätzlich ausgestattet mit optisch-akustischem Signalgeber, welcher nach DIN EN 12604 erforderlich ist. Optional ist auch eine Ansteuerung des Tores über die bauseitige Brandmeldeanlage möglich.

Hinweis:
Nach dem Einbau ist die Abnahmeprüfung der Feststellanlage und deren weitere periodische Überwachung durch eine zertifizierte Fachkraft vom Betreiber auf seine Kosten zu veranlassen (siehe Bauartengenehmigung über die Feststellanlage). Gerne bieten wir Ihnen dazu einen entsprechenden Wartungsvertrag an.

SCHLUPFTÜR UND RAUCHSCHUTZ-SCHLUPFTÜR
Schlupftür EI₂ 30 bis EI₂ 120, im Standard mit Rauchschutz S_a (Dichtschließend – 3-seitiges Dichtungsprofil), Rauchschutz S₂₀₀ (4-seitig umlaufendes Dichtungssystem), im Torblatt zwischen zwei Elementen eingebaut, Standard ohne untere Schwelle, Türgröße 1.000 x 2.000 mm LD (Lichtes Durchgangsmaß). Der Einbau einer Schlupftür ohne Schwelle darf erst ab einer lichten Wandöffnung in der Breite von 2.500 mm und in der Höhe von 2.250 mm erfolgen. Beschlag: 2 dreiteilige Bänder mit Kugellagern, 1 Türschließer DIN EN 1154, 1 Einsteckschloss DIN 18250 mit Wechsel für Profilzylinder, optional mit Antipanikfunktion, Edelstahl-Flachdrückergarnitur mit Kurzschild. Alternativ auch mit Schlupftür in die Laibung schlagend erhältlich EI₂ 30 bis EI₂ 90.

ELEKTRISCHE ÖFFNUNGSHILFE
Zum Öffnen mit Sondersteuerung mit separatem 3-fach Drucktaster in Totmannschaltung (Betrieb mit 400 V). Zusätzlich wird die Steuerungseinheit gemäß den neuen Anforderungen mit einem Rauchmelder abgesichert. Schließen über die Auslösetaste der Feststellanlage bzw. separaten Taster „Tor schließen”; Öffnen über einen separaten Taster „Tor öffnen” (insbesondere für größere Tore, wenn manuelles Öffnen erhebliche Kraftanstrengung erfordert). Im Brandfall tritt der Antrieb außer Funktion und das Tor schließt automatisch durch das Schließgewicht. Hinweis: Bei Toren mit elektrischer Öffnungshilfe sind die erforderlichen Prüfungen durch Sachkundige vom Betreiber auf seine Kosten zu veranlassen (siehe Richtlinien für kraftbetätigte Tore).

TORBLATTOBERFLÄCHE
Standardmäßig verzinkt, inklusive Torblatt-Einfassprofile; wahlweise Bandbeschichtung nur der Torblattpaneele (Kieselgrau, ähnlich RAL 7032) oder mit RAL nach Wahl Beschichtung, inklusive Torblatt-Einfassprofile, Abdeckungen und Verkleidungen.

HAKENFALLENSCHLOSS
Zur Sicherung des geschlossenen Tors, mit gefederter Falle, durch Schlüssel zu betätigen, für Profilzylinder vorgesehen. Auch mit Riegelkontakt möglich.

STUMPFE DECKENMONTAGE
Mit Sturzblende (150 mm Höhe).

Ihre Pluspunkte im Überblick

In den Brandschutzklassen EI 30, EI 60, EI 90 und EI 120
Deutliche Verbesserung der Montagefreundlichkeit, insbesondere auch wegen eines neuen Dichtungssystems, dreiseitig umlaufend als S(a) – oder vierseitig umlaufend als S(200) -Ausführung
Vollumfängliche Lieferfähigkeit der zweiflügeligen NSI-Bauart auch mit Rauchschutz S(a) / S(200) und bis zur Brandschutzklasse EI 120
Steckerfertige Feststellanlagen-Zentrale (Typ FSZ-Basis) als Standard für Tore mit werkseitiger Feststellanlage
Schließgewicht, oder auch Haftmagnet, auch hinten seitlich umgelenkt verfügbar (beispielsweise für Tore mit geringem Platz vor Ort im Abstellbereich)

Besonders schnelle und einfache Montage
Viele werkseitig vormontierte Einzelkomponenten sparen Zeit an der Baustelle
Einfaches Aufreihen der Paneele, durch je eine separate Laufrolle pro Paneel
Eine bauseitige Paneel-Abdichtung mit Silikon bei S(a) und S(200) ist nicht notwendig, da die Abdichtung zwischen den Paneelstößen bereits über ab Werk eingebrachte Dichtungen gewährleistet wird
Schlupftür auch in die Leibung öffnend bis EI 90

Technik und Details

Planungshilfen

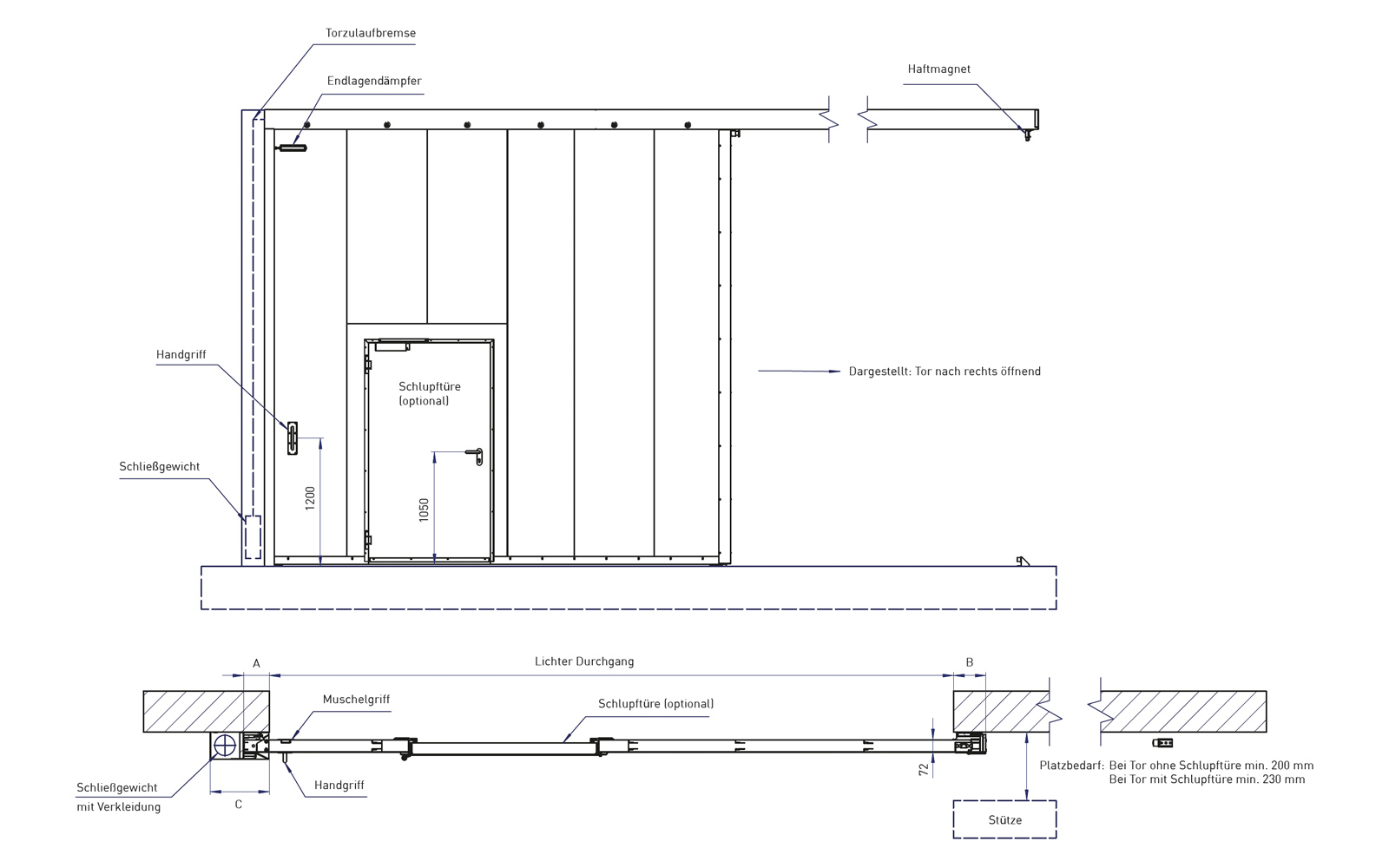

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂120 – 1-FLÜGELIGE BAUART

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂120 – 2-FLÜGELIGE BAUART

LD = lichtes Durchgangsmaß
OKF = Oberkante Fertigfußboden
Alle Maße in mm

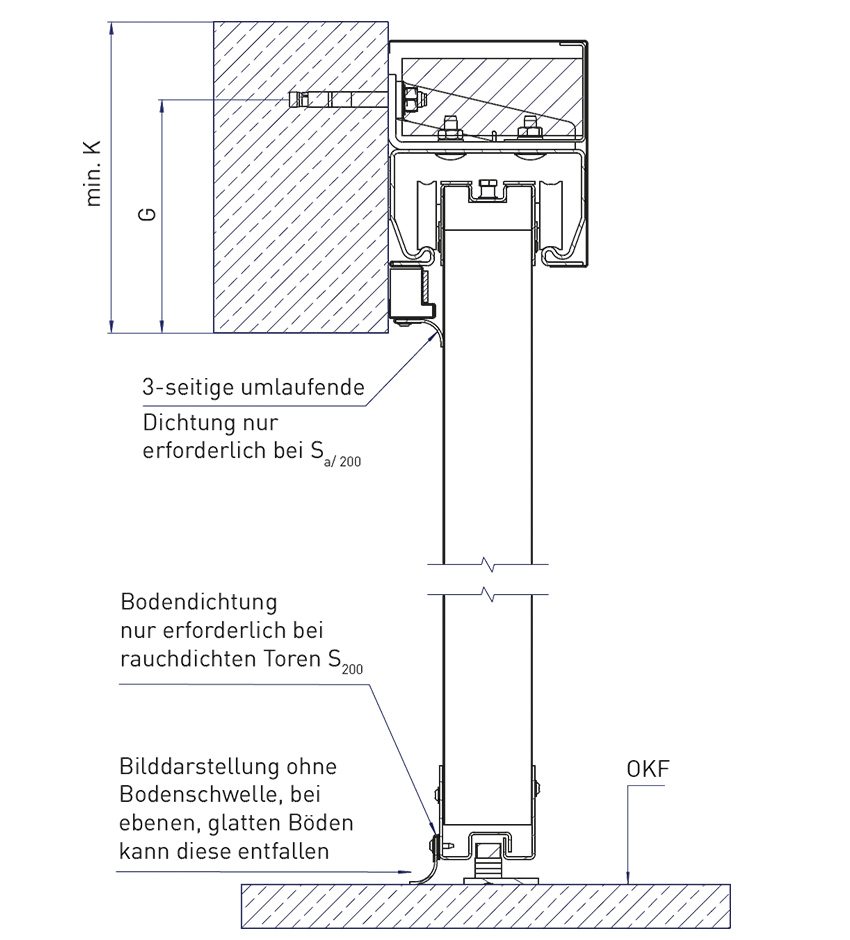

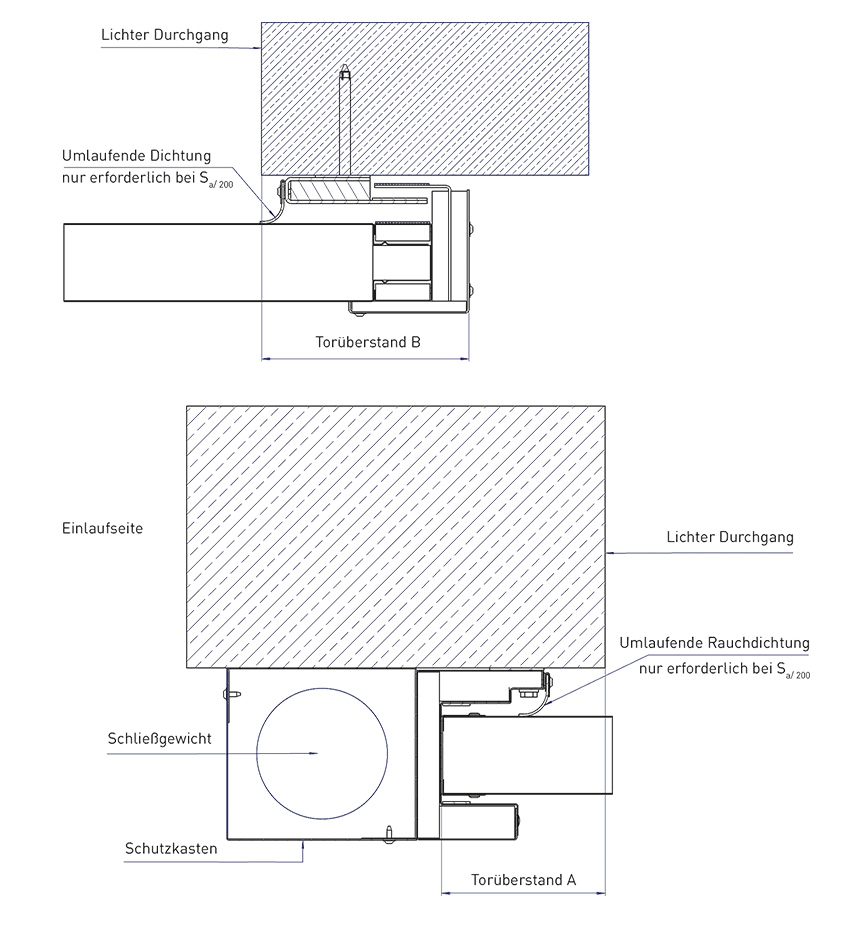

TECHNISCHE DETAILS RAUCHSCHUTZ

ÜBERSTÄNDE HÖHE

	E	F	G	H	K
Lichte Höhe von bis	UK Sturz – OK Schiene	UK Sturz – OK Torblatt	Mitte Bohrung von UK Sturz	UK Sturz – OK Blende	Mindest- sturzhöhe
2.000 – 4.560	150	120	190	240	250
4.561 – 6.000 (6.560)	170	140	210	260	270

Alle Maße in mm.

ERFORDERLICHE ÜBERSTÄNDE

Lichte Breite von bis	A	B
1.000 – 4.870	150	195
4.871 – 6.870	170	215
6.871 – 8.500 (8.870)	190	235	Maximaler Überstand: 300 mm (bei Hakenfallenschloss vorne max. 220 mm)

PLATZBEDARF BREITE BEI STANDARDÜBERSTÄNDEN

	Bei Gewicht vorne:		Bei Gewicht hinten:
	C	D	C	D
Lichte Breite von bis	Einlaufseite	Abstellbereich	Einlaufseite	Abstellbereich
1.000 – 4.870	360	495	180	675
4.871 – 6.870	380	535	200	715
6.871 – 8.500 (8.870)	400	575	220	755

Hinweise - Planungshilfen
Bitte die Anforderungen an den Aufbau und die Klassifizierung der Brandwände gemäß Einbauanleitung beachten.	Bei Mauerwerk und Porenbeton ist im Öffnungsbereich des Tores ein Betonsturz erforderlich. Bei Porenbeton ist zusätzlich auch im Abstellbereich ein Betonsturz erforderlich.

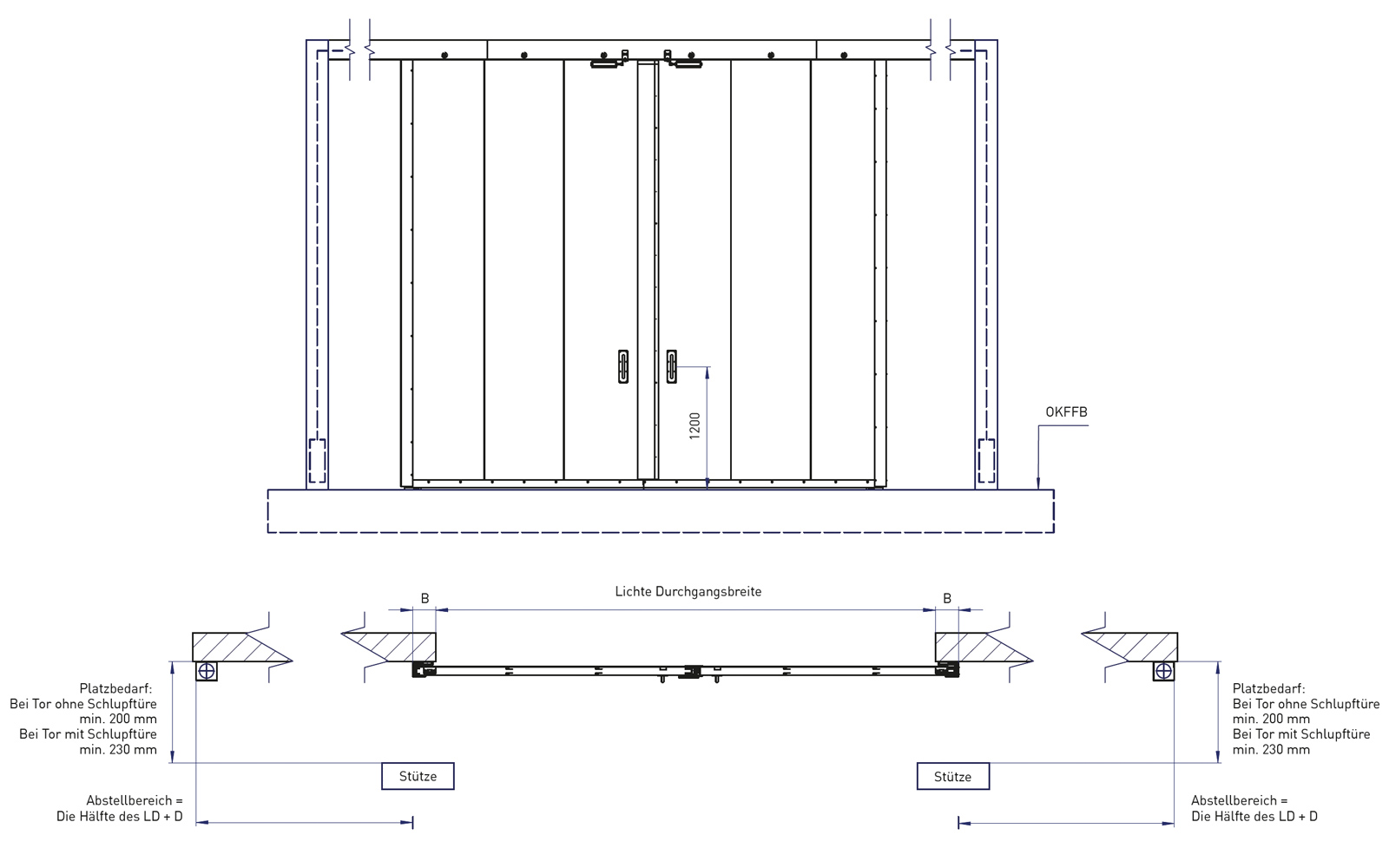

Seitlichen Platzbedarf zum Abstellen des Flügels bei geöffnetem Schiebetor (Abstellbereich) vor sehen, gegebenenfalls auch samt Schließgewicht mit Kasten.	Ausreichenden Abstand zu eventuell vorgesehenen Stützen, Verkleidungen oder sonstigen Aufbauten im Abstellbereich des Schiebetores berücksichtigen (für Toraufbau samt Handgriff und im Sturzbereich für Torzulaufbremse oder elektrischen Antrieb, ferner auch für Schlupftür mit Türschließer).

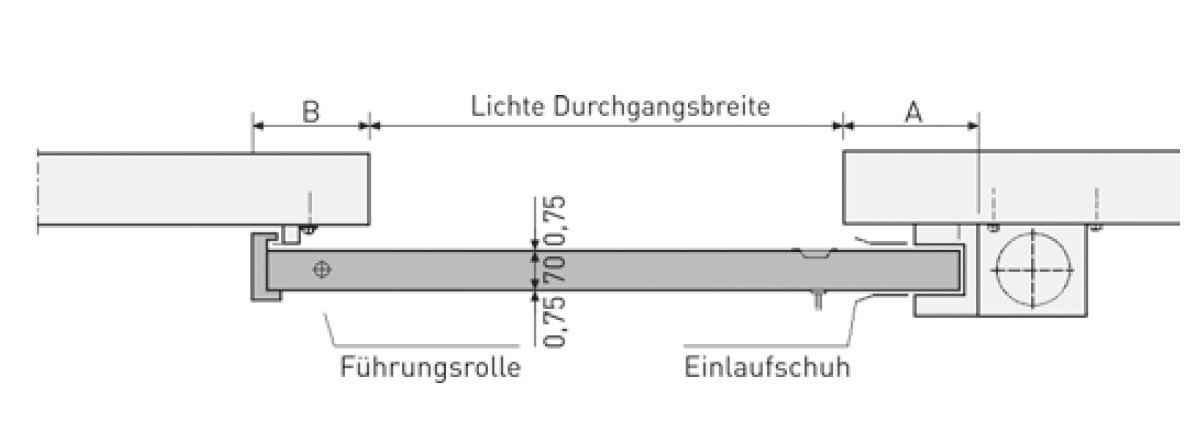

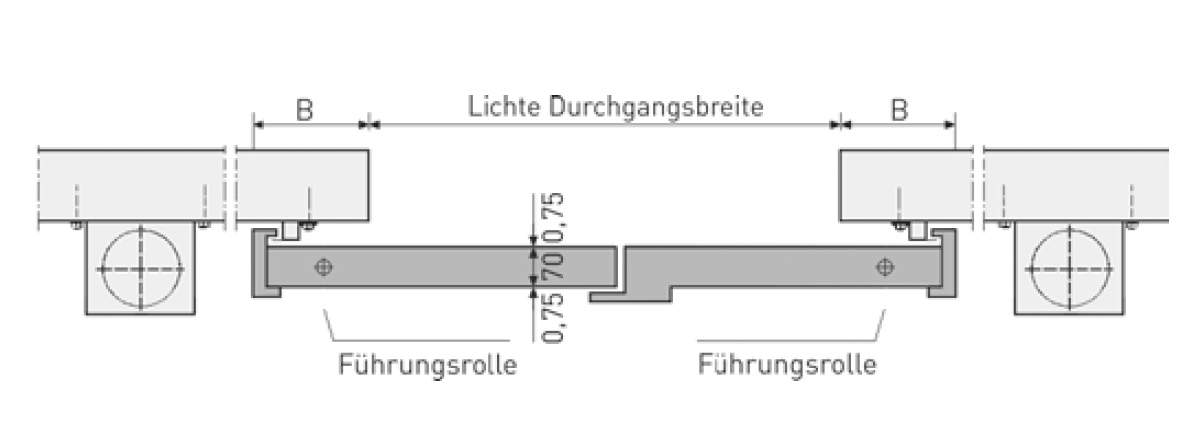

BAUARTEN UND ÖFFNUNGSARTEN

Bauarten

Bauart
1-Flügelig

Bauart
2-Flügelig

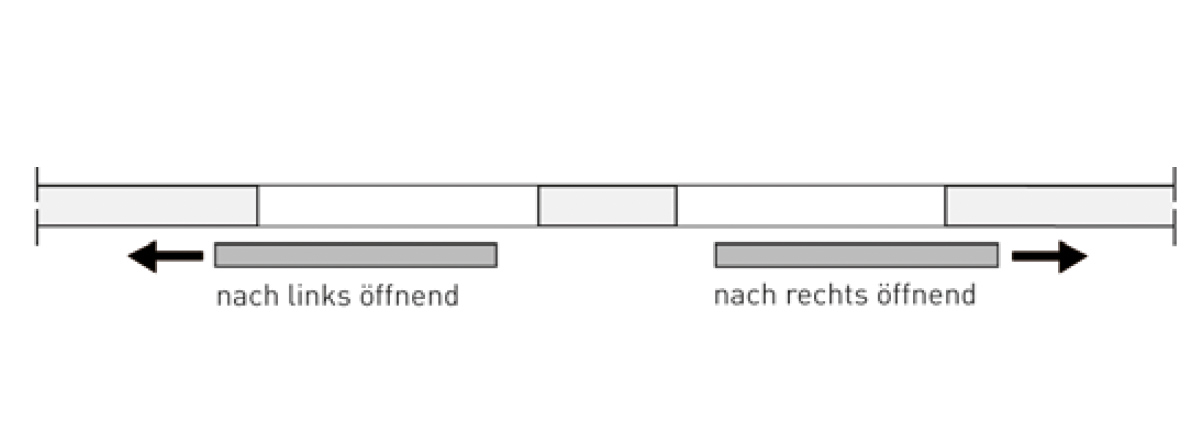

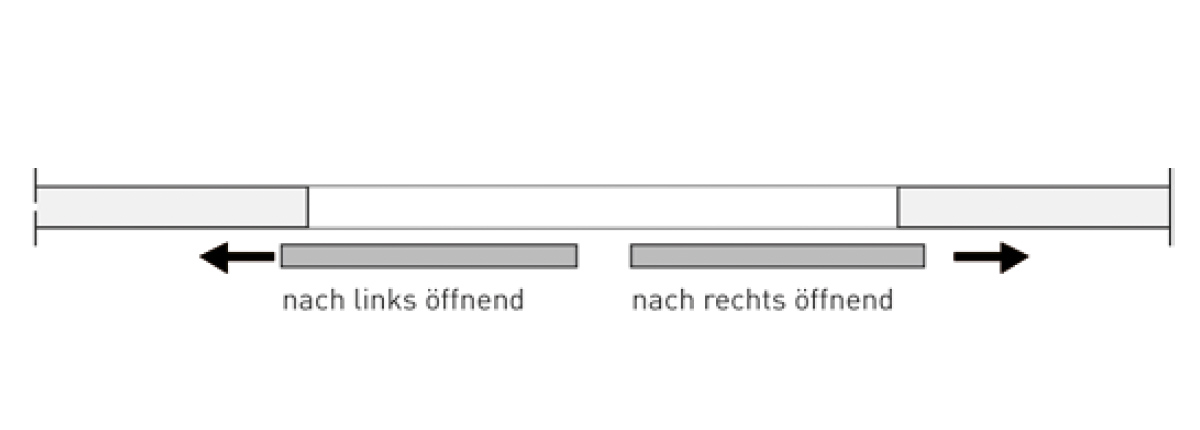

Öffnungsarten

Öffnungsart
1-flügelig

Öffnungsart
2-flügelig

BEFESTIGUNGSARTEN UND PLATZBEDARF

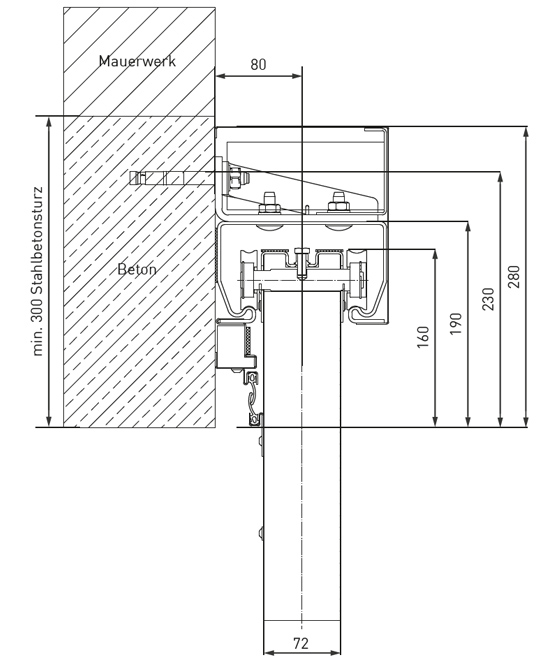

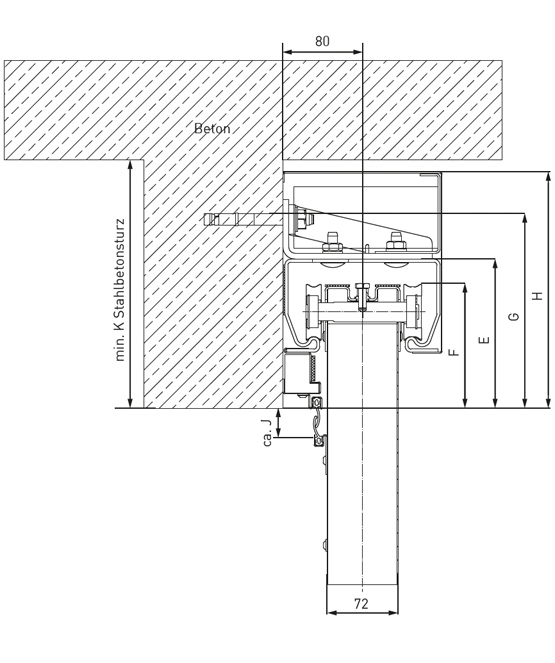

Normalsturz Wandmontage (Standard)

Normalsturz Wandmontage mit verdeckter Rauchdichtung

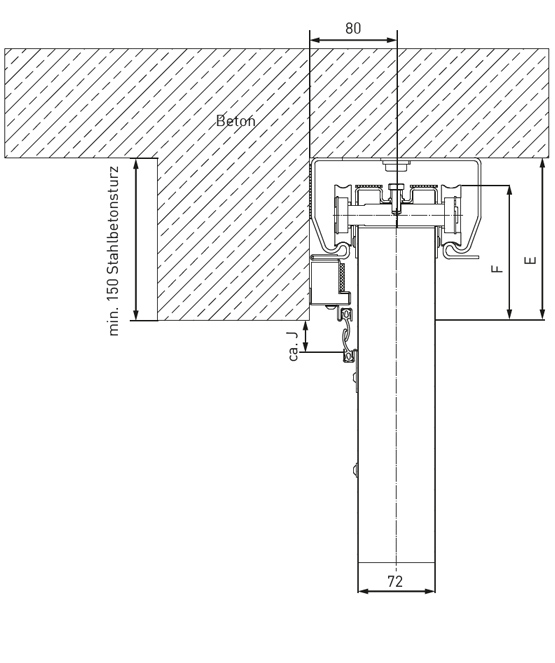

Stumpfe Deckenmontage mit vorhandenem Sturz

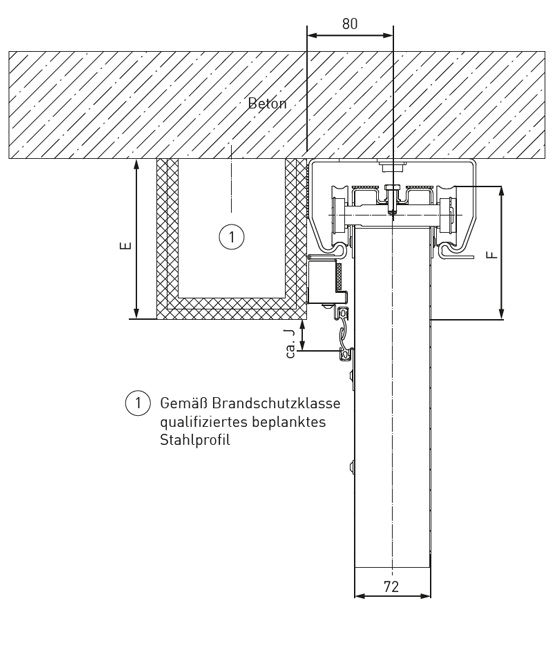

Stumpfe Deckenmontage mit Sturzblende

ERFORDERLICHE BRANDWÄNDE BZW. MINDESTWANDDICKEN 1-FLÜGELIG

Torart	EI₂ 30/ EI₂ 60/ EI₂ 90		EI₂ 120
Torart	Sturzmontage (Stahlbeton)	Stumpfe Deckenmontage	Sturzmontage (Stahlbeton)		Stumpfe Deckenmontage
Torgröße → Wandart ↓	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	< LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²
Mauerwerk DIN EN 1996-1-1, Druckfestigkeitsklasse > 12, Stahlbetonsturz	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Beton DIN EN 1992-1-1, Festigkeitsklasse > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140
Porenbeton-Block oder -Plansteine DIN EN 771-4, Druckfestigkeitsklasse 4, nach DIN V 4165-100 Stahlbetonsturz im Öffnungs- und Abstellbereich	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Bewehrte Porenbetonplatten DIN EN 4166 mind. der Rohdichteklasse > 0,55 oder Festigkeitsklasse P4.4, Stahlbetonsturz im Öffnungsund Abstellbereich	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Bekleidete Stahlstützen/ Stahlträger/ Feuerwiderstandsklasse EI 90/ EI 120	Entsprechend statischen Erfordernissen

ERFORDERLICHE BRANDWÄNDE BZW. MINDESTWANDDICKEN 2-FLÜGELIG

Torart	EI₂ 30/ EI₂ 60/ EI₂ 90		EI₂ 120
Torart	Sturzmontage (Stahlbeton)	Stumpfe Deckenmontage	Sturzmontage (Stahlbeton)		Stumpfe Deckenmontage
Torgröße → Wandart ↓	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²	< LD 4.670 x 4.560	≤ LD 8.500 x 6.000¹⁾; max. 50 m²
Mauerwerk DIN EN 1996-1-1, Druckfestigkeitsklasse > 12, Stahlbetonsturz	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Beton DIN EN 1992-1-1, Festigkeitsklasse > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 200	≥ 140	≥ 200
Porenbeton-Block oder -Plansteine DIN EN 771-4, Druckfestigkeitsklasse 4, nach DIN V 4165-100 Stahlbetonsturz im Öffnungs- und Abstellbereich	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Bewehrte Porenbetonplatten DIN EN 4166 mind. der Rohdichteklasse > 0,55 oder Festigkeitsklasse P4.4, Stahlbetonsturz im Öffnungsund Abstellbereich	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Bekleidete Stahlstützen/ Stahlträger/ Feuerwiderstandsklasse EI 90/ EI 120	Entsprechend statischen Erfordernissen
¹⁾ Bei Breiten über 7.305 mm (Öffnungsmaß) muss der Befestigungsabstand zwischen den Konsolen auf 500 mm reduziert werden. ²⁾ An Einlauf und Wanddichtung Durchschraubmontage oder Dübelmontage 10 x 100 mm Hinweis: Achtung! Bei Porenbeton ist im Öffnungs- und Abstellbereich ein Stahlbetonsturz zwingend erforderlich. Alle Maße in mm.

Montage

Montagefreundlichkeit

Die NovoSlide Industry Feuerschutz-Schiebetore lassen sich besonders schnell einbauen. Raffinierte technische Details beschleunigen den Vorgang deutlich. Sehen Sie hier einige Beispiele. Alle Details können Sie der ausführlichen Montageanleitung entnehmen.

Beispiele für Montagefreundlichkeit

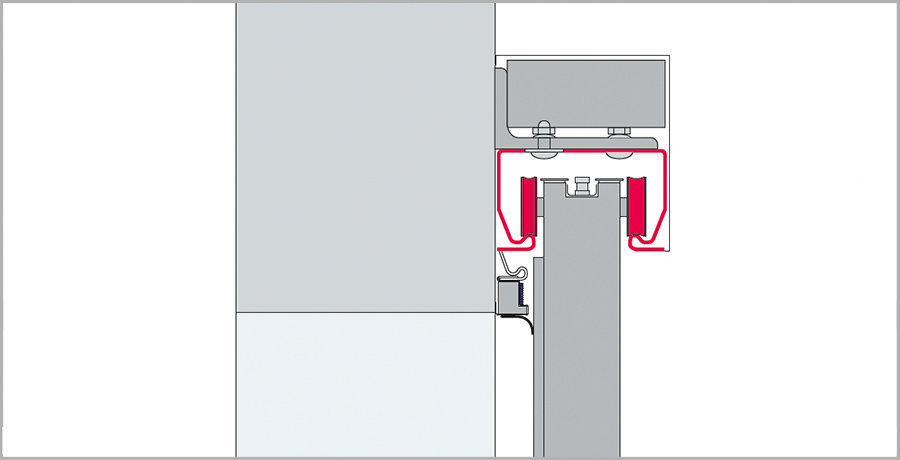

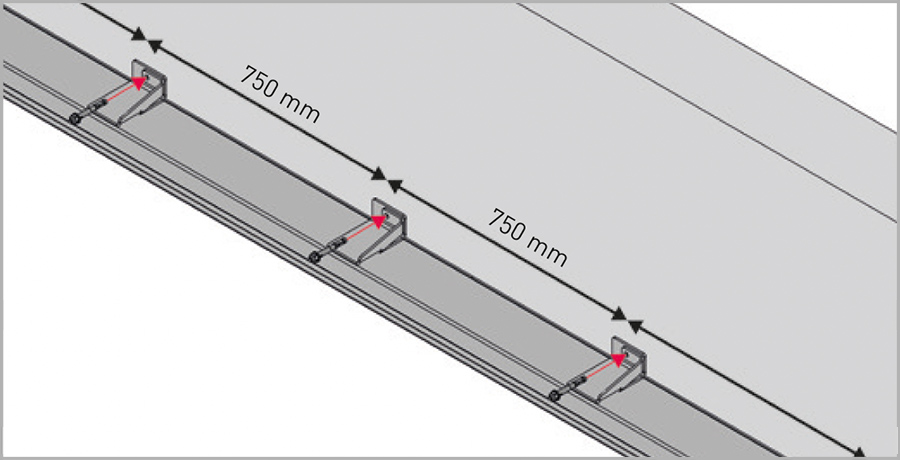

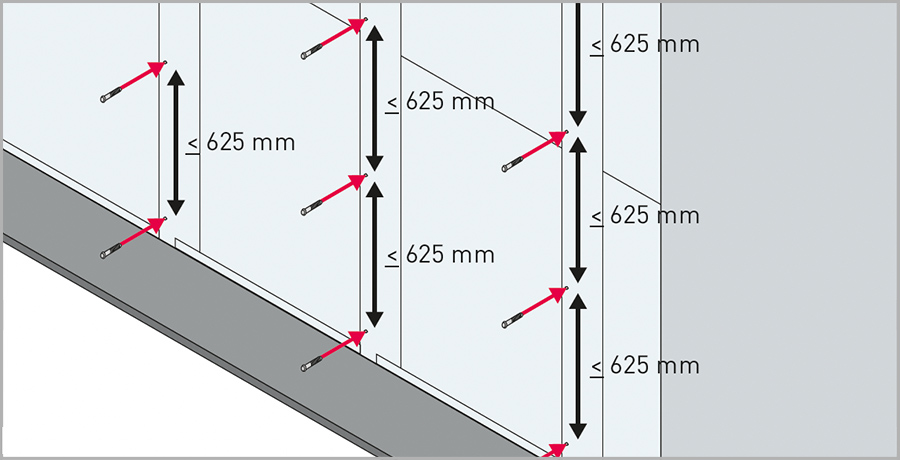

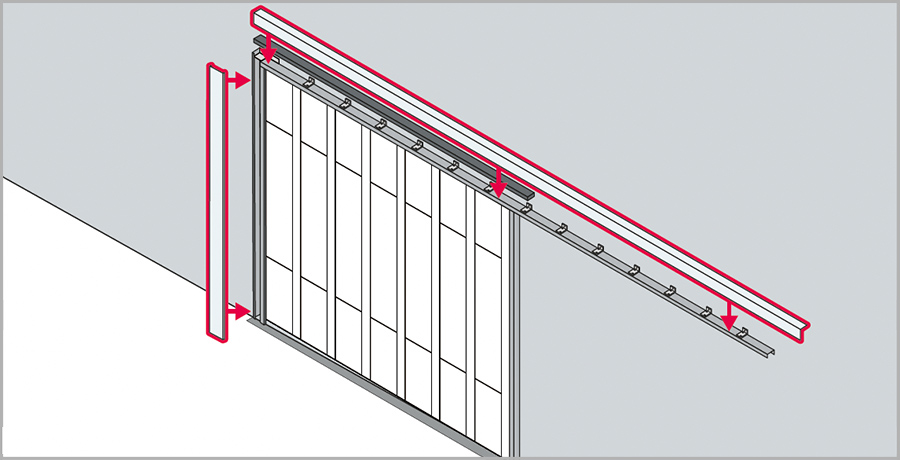

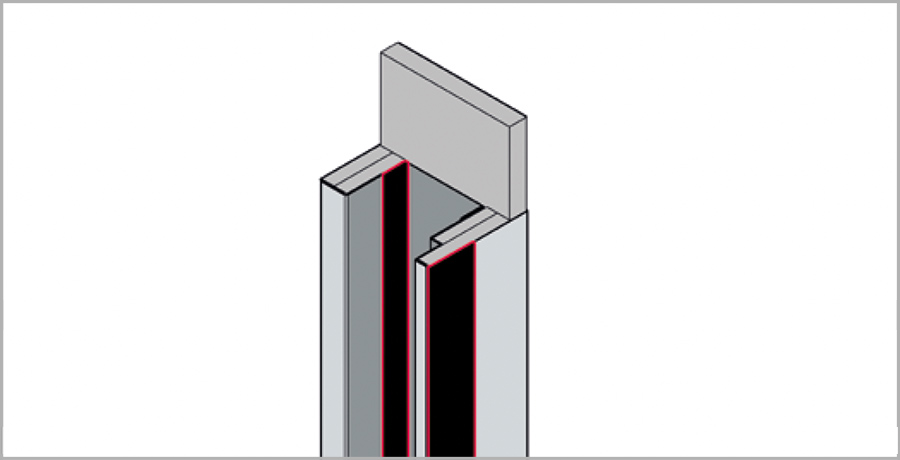

Einfache Montage durch Einzelkonsol-Befestigung mit vergrößertem Befestigungsabstand sowohl im Schließ- als auch im Öffnungsbereich von 750 mm (> 7.305 mm: 500 mm). Einfacher Toleranzausgleich bei der Montage, durch Langlöcher in der Konsole und der Laufschiene.

Weniger Komplexität durch werkseitig weitestgehend vorgefertigte Komponenten, in denen sogar z.B. schon die erforderlichen Aufschäumer-Streifen und Dichtungsprofile montiert sind.

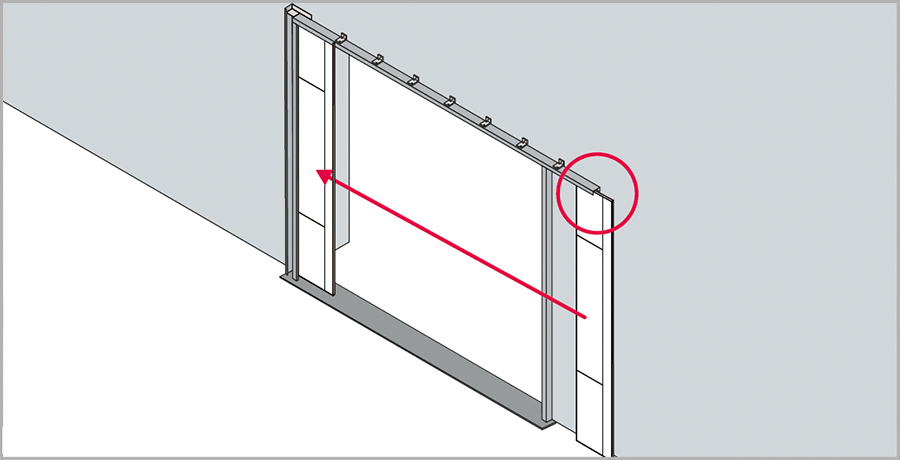

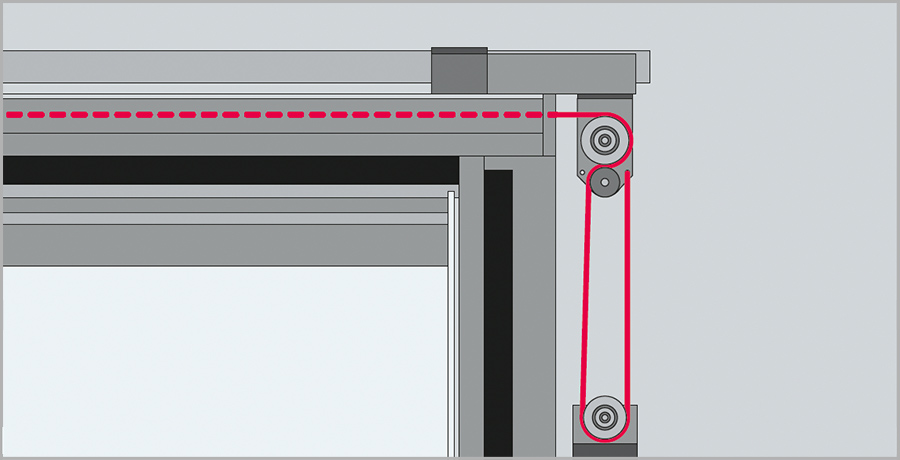

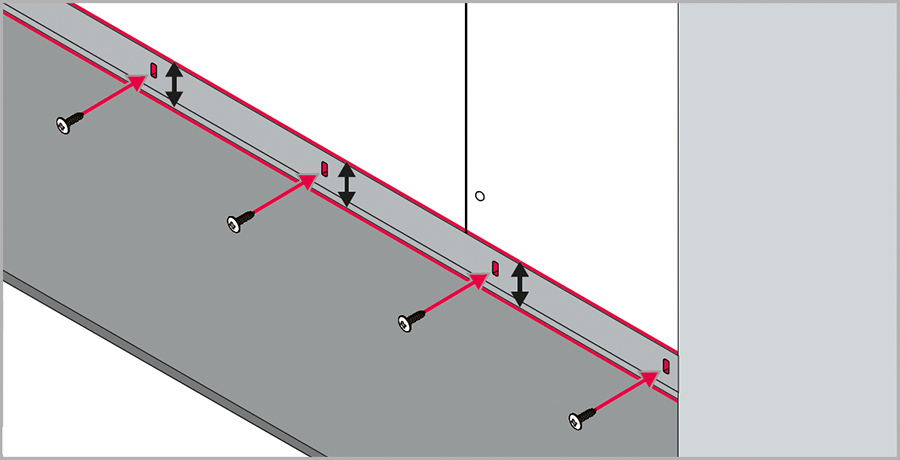

Einfaches Aufreihen der Paneele in der Laufschiene durch einen separaten Laufwagen pro Paneel.

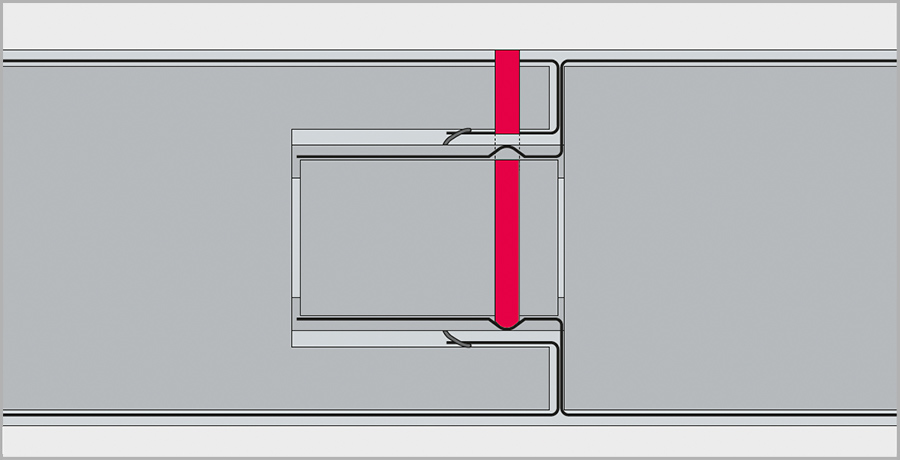

Verbindung der Paneele untereinander mit 1-seitiger Verschraubung auf der nicht sichtbaren Wandseite (Schraubenabstand < 625 mm).

Alle Verschraubungspunkte sind werkseitig vorgelocht.

Montagefreundliche, vereinfachte Drahtseilführung für das Schließgewicht. Standard im Einlaufbereich optional im Tor-Abstellbereich möglich.

Schneller/ leichter Ausgleich von Bodenunebenheiten über das höhenverstellbare Boden-Abschluss-Profil.

Spezielle Laufrollen-Geometrie gleicht Unebenheiten im Wand- und Sturzbereich aus.

Einfache Laufschienenabdeckung im Standard enthalten, diese wird nicht sichtbar von oben verschraubt. Flächenbündig mit dem Gegengewichtskasten.

Keine bauseitige Paneel-Abdichtung mit Silikon bei S_a und S₂₀₀ notwendig, da die Abdichtung an den Paneelstößen über die integrierten Dichtungen bereits vorhanden ist.

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Kontakt aufnehmen Angebot anfordern Broschüre bestellen Planungsunterlagen anfordern
