Beschusshemmende Türen

Sicherheit auch in heiklen Situationen mit der NovoPorta Premio S-D-1 und S-D-2

Steigende Gefahr durch Angriffe mit großer Gewalt
Es gibt viele sensible Bereiche die es bei Angriffen jeglicher Art zu schützen gilt. Dabei wird nicht nur im militärischen, sondern gerade im öffentlichen und zivilen Sektor eine Gefährdung durch den Einsatz von Handfeuerwaffen und Sturmgewehren immer realer. Betroffen sind z.B. Sicherheitsbereiche in Flughäfen, Bahnhöfen oder Veranstaltungsstätten, aber auch sicherheitsrelevante Bereiche in Polizei- und Justizgebäuden.

Gerne übersehen, im Zeitalter internationaler Geschäftsbeziehungen:
Ein Ausfall hier würde zu immensen wirtschaftlichen Schäden führen, wie auch das Ansehen des Unternehmens beschädigen. Gleiches gilt für Banken oder Forschungseinrichtungen bei denen ebenfalls erhebliche Werte geschützt werden müssen.

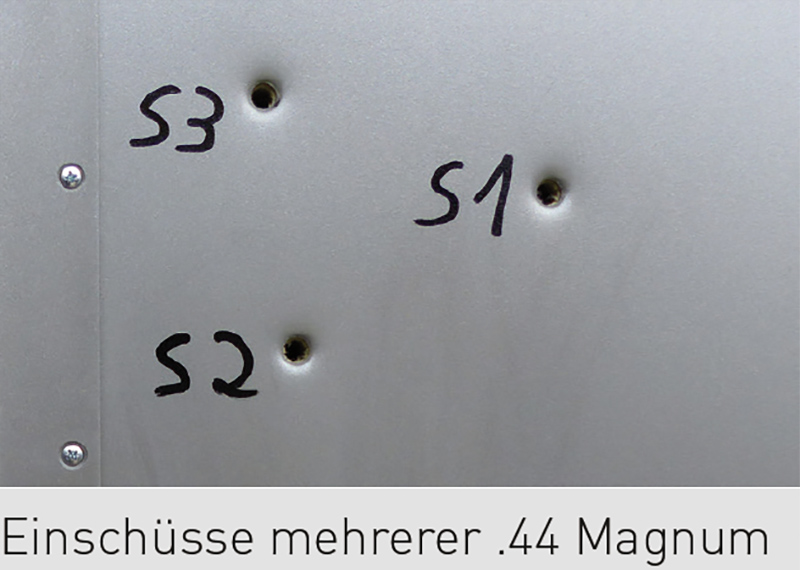

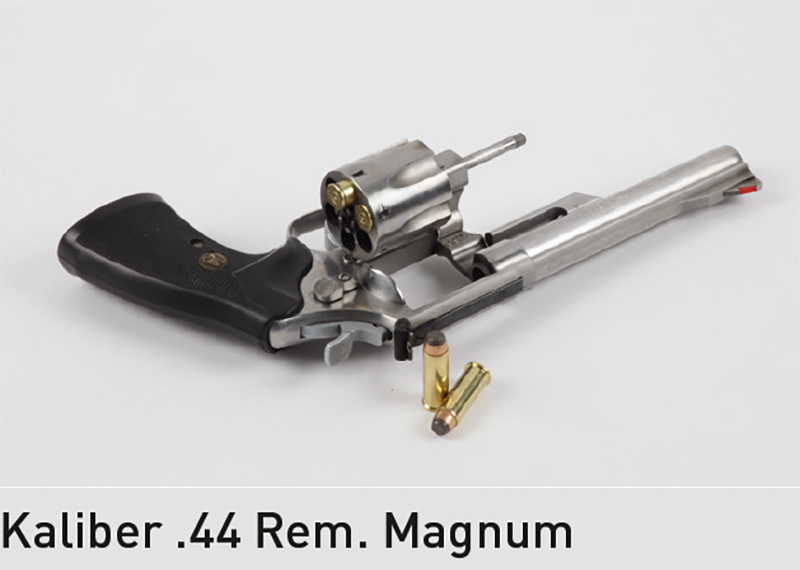

Bei den genannten Bedrohungslagen wird allgemein vom Einsatz großkalibriger Handfeuerwaffen oder Sturmgewehren ausgegangen. Die NovoPorta Premio hat in ein- und zweiflügeliger Ausführung die Prüfungen nach nach DIN EN 1522/1523 Beschussklasse FB 4 NS, als auch als einflügelige Element in der VPAM* APR 2006 Prüfstufe 6 NS bestanden. Bei den Prüfungen zur Beschussklasse FB 4 wurde die Premio mit Projektilen im Handfeuerwaffenkaliber .44 Rem. Magnum, 357 Magnum beschossen. Die Prüfungen nach VPAM Prüfstufe P6 erfolgten mit Munition im Sturmgewehrkaliber (AK-47) 7,62 x 39 mm (FJ/PB/SC) in Übereinstimmung mit der DIN EN 1522/1523. Es handelt sich hierbei um eine Sonderklasse die in der DIN EN 1522/1523 nicht klassifiziert ist und durch die VPAM eingeschoben wurde.

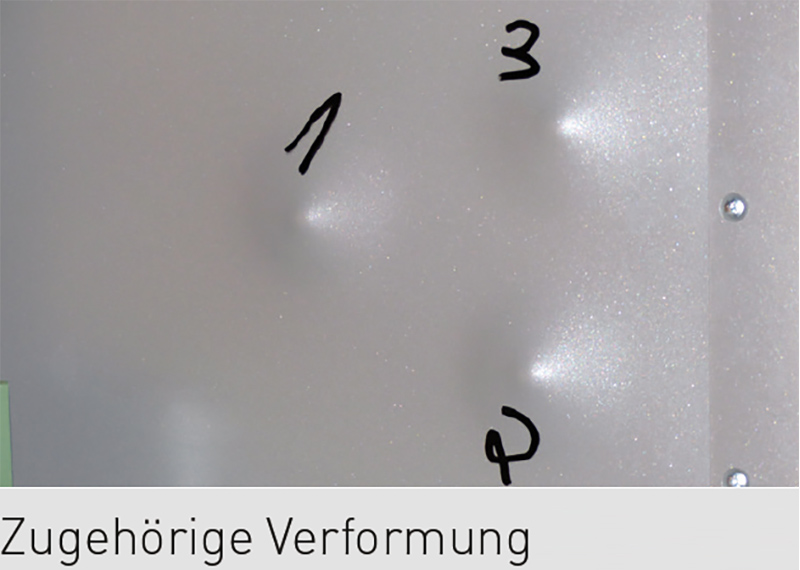

Alle Türen haben die Prüfungen in den Klassen FB 4 und VPAM P6 erfolgreich bestanden. Sie wurden dabei auf Schwachstellen getestet, und von einem unabhängigen Prüfinstitut entsprechend zertifiziert. Da keine Splitter in den Innenraum gelangen, erhält die Premio den Zusatz „NS = splitterfrei“ für höchste Sicherheit.

Sicherheit gegen Schusswaffen

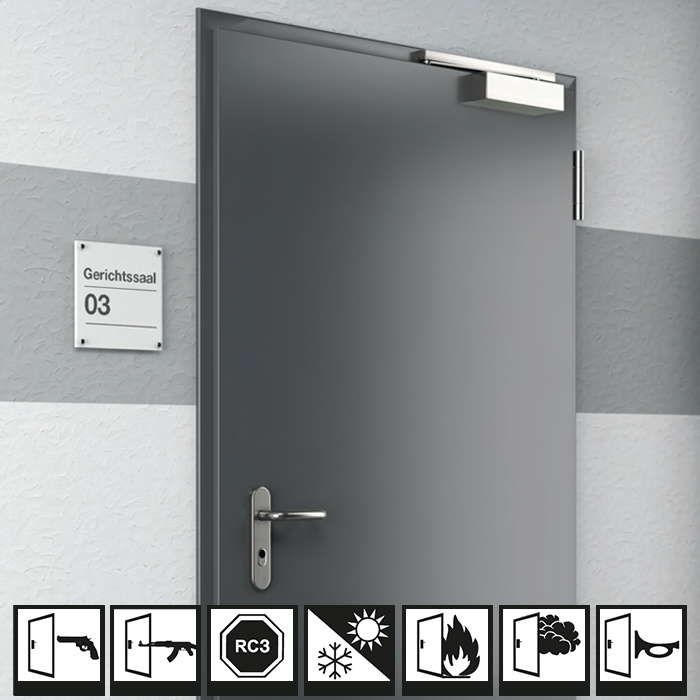

Beschusshemende Türen NovoPorta Premio sind nach DIN EN 1522/1523 Beschussklasse FB 4 NS und nach VPAM APR 2006 Prüfstufe 6 NS zugelassen. Hierdurch eignen sie sich für Bedrohungslagen beim welchem vom Einsatz großkalibriger Handfeuerwaffen oder Sturmgewehren ausgegangen wird. Betroffen sind z.B. Sicherheitsbereiche in Flughäfen, Bahnhöfen oder Veranstaltungsstätten, aber auch sicherheitsrelevante Bereiche in Polizei- und Justizgebäuden.

Hohe Funktionalität
Beschusshemmende Türen S-D-1 sind mit Brandschutzklasse T30, mit Klassifizierung Rauchschutz nach DIN 4102 und als RC3-einbruchhemmend nach DIN EN 1627 erhältlich. Auf Wunsch erhalten Sie die Türen auch mit durchschusshemmenden Spezialverglasungen samt verstärkten Sonder-Glashalteleisten aus Stahl- und Edelstahl.

Design trotz Funktion

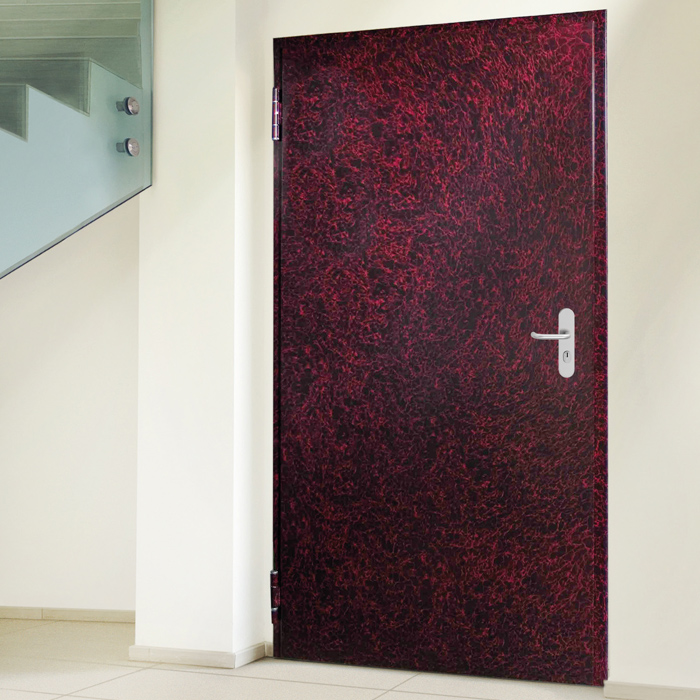

Die beschusshemmende Türen NovoPorta Premio - basierend auf einem Plattformansatz nach Baukastensystem - bestechen durch einheitliche Türoptik im ganzen Objekt. Ob eine Tür durchschusshemmend, feuerhemmend oder einbruchhemmend wirkt, ist auf den ersten Blick nicht zu erkennen – ein klarer Vorteil im Objektbau.

Tür-Vergleich und Eigenschaften

Vergleich Beschusshemmende Türen

Türbezeichnung	Dickfalz	T30 (EI₂ 30)	RS	Schalldämmend	RC2	RC3	RC4	Wärmedämmend	Auch für Außenanwendung	DIN EN 14351-1
S-D-1 FB4 NS¹⁾ Tür 1-flügelig	•	•	•	•		•		•	•	•
S-D-2 FB4 NS¹⁾ Tür 2-flügelig	•					•		•	•	•
¹⁾ Durchschusshemmend nach DIN EN 1522 FB4. Als 1-flg. Tür S-D-1 alternativ auch als Beschuss-Sonderklasse VPAM APR 2006 Prüfstufe P6 verfügbar.

Beschussklassen, Waffenarten und Kaliber im Überblick

Beschussklassen, Waffenarten und Kaliber im Überblick

Beschussklassen gemäß DIN EN 1522 und VPAM (Auszug)
Klasse		Waffenart	Kaliber			Geschoss
				Art	Masse in g	Hersteller / Typ	Geschwindigkeit in m/s *	Energie in J. *
DIN EN 1522	FB 1	Büchse	.22 lr	L/RN	2,60 ± 0,1	Winchester	360 ± 10	168

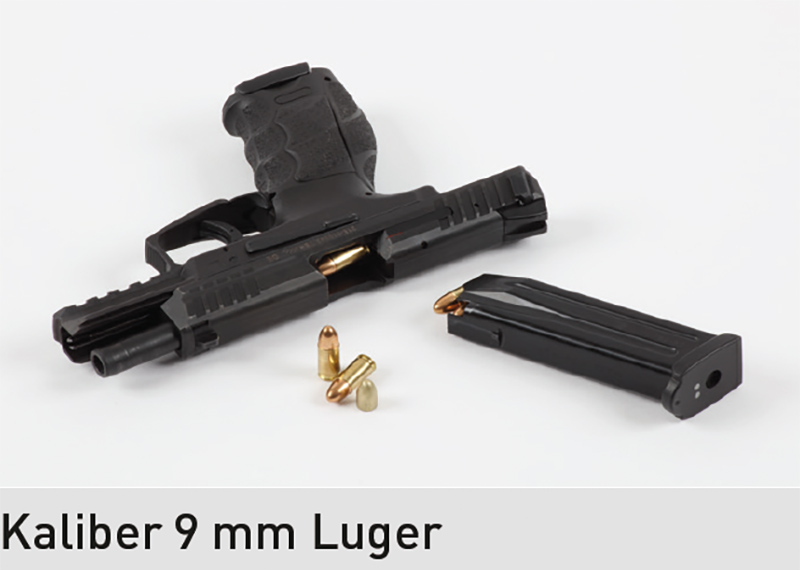

	FB 2	Faust- feuer- waffe	9 mm Luger (9 mm Para)	FJ(1)/RN/SC	8,00 ± 0,1	DAG DM 41	400 ± 10	518
	FB 3	Faust- feuer- waffe	.357 Mag.	FJ(1)/CB/SC	10,20 ± 0,1	Geco	430 ± 10	943
	FB 4	Faust- feuer- waffe	.357 Mag.	FJ(1)/CB/SC	10,20 ± 0,1	Geco	430 ± 10	943
			.44 Rem. Mag.	FJ(2)/FN/SC	15,60 ± 0,1		440 ± 10	1.510

VPAM	P 4	Faustfeuerwaffe	.357 Mag.	FMJ/CB/SC	10,20 ± 0,1	Geco	430 ± 10	943
			.44 Rem. Mag.	FMJ*/FN/SC	15,60 ± 0,1	Speer	440 ± 10	1.510
	P 5		.357 Mag.	FMs/CB	7,1 ± 0,1	DAG Spezial	580 ± 10	1.194

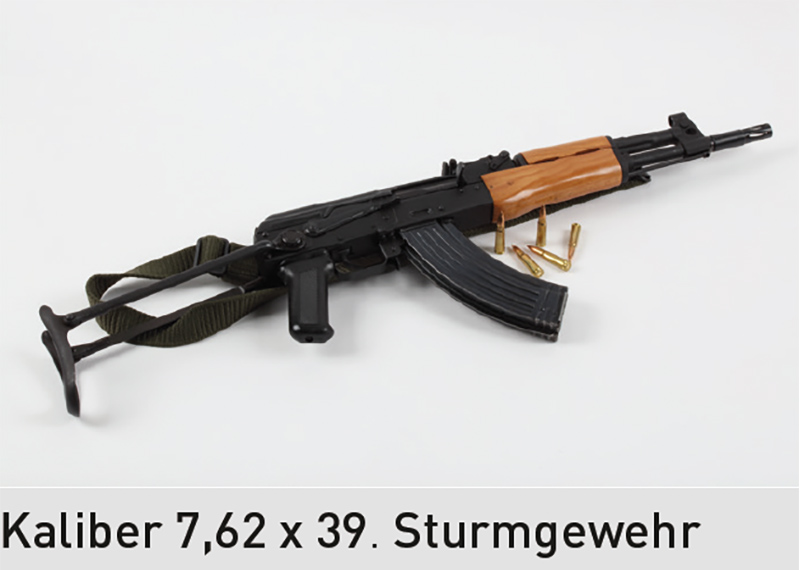

	P 6	Büchse	7,62 x 39	FMJ/PB/FeC	8,0 ± 0,1 Kern 3,60	M 43	720 ± 10	2.074
L = Blei, CB = Kegelspitzkopf, FJ(1) = Vollmantelgeschoss, Stahl, FJ(2) = Vollmantelgeschoss, Kupfer FN = Flachkopfgeschoss, FMJ = Stahl-Vollmantel, FMJ = Kupfer-Vollmantel, FeC = Eisenkern PB = Spitzkopfgeschoss, RN = Rundkopfgeschoss, SC = Weichkern (Blei) * beim Auftreffen

Unsere Zeichen für Ihre Sicherheit

Sicherheit auch in heiklen Situationen mit der Novoferm Stahltür NovoPorta Premio mit Durschusshemmung; auch in Kombination mit Feuerschutz T30 / EI 30 erhältlich.

Weitere Animationen finden Sie unter:

https://www.youtube.com/NovofermVideos

Ihre Pluspunkte im Überblick

Mit durchschuss- und einbruchhemmender Wirkung
Geprüft nach DIN EN 1522 / 1523 Beschussklasse FB 4 NS
Hierbei wurde die Tür mit Projektilen im Handfeuerwaffenkaliber .44 Rem. Magnum, 357 Magnum beschossen. Die Prüfungen nach VPAM Prüfstufe P6 erfolgten mit Munition im Sturmgewehrkaliber (AK-47) 7,62 x 39 mm (FJ/PB/SC) in Übereinstimmung mit der DIN EN 1522/1523.

Als einflügelige Element in der VPAM* APR 2006 Prüfstufe 6 NS
Einsatzbar z.B. für Sicherheitsbereiche in Flughäfen, großen Bahnhöfen oder Veranstaltungsstätten, aber auch exponierte Bereiche in Polizei- und Justizgebäuden
Da keine Splitter in den Innenraum gelangen, erhält die Premio den Zusatz „NS = splitterfrei“ für höchste Sicherheit

Technik und Details

TECHNISCHE DATEN PREMIO S-D

Technische Daten Premio S-D-1 und S-D-2

Modelle	S-D-1	S-D-2
Widerstandsklasse	RC3	RC3

Zugelassene Abmessungen
Baurichtmaß (BR) Breite min. – max.	625 – 1.375 (541 – 1.291)	1.375 – 2.500 (1.291 – 2.416)
Lichter Durchgang (LD) (BR) Höhe min. – max.	1.750 – 2.500 (1.708 – 2.458)	1.750 – 2.500 (1.708 – 2.458)
Baurichtmaß (BR) (BRM) Klappe Breite min. – max.	500 – 1.000 (416 – 916)	-
Lichter Durchgang (LD) Höhe min. – max.	715 – 1.750 (631 – 1.666)	-

Sicherheits-Ausstattungen
Anzahl Sicherungszapfen je Flügel	2 (3)	2 (3)
PZ-Sicherheits-Wechselschloss mit Sonderriegel	•	•
Standflügelverriegelung (Stulpkantenriegel) (mit Verriegelung nach oben und unten)	-	•
Aufbohrgeschützter Sicherheitsprofilzylinder	•	•

Türblatt
Türblattdicke ca.	64	64
Blechdicke	1,5	1,5
Dickfalz (3-seitig)	•	•
Öffnungsart, nach DIN	links oder rechts	links oder rechts
Wärmedurchgangskoeffizient nach DIN EN ISO 10 077-1	Ud = 1,8 W/m²K	Ud = 1,9 W/m²K

Wände
Mauerwerk (Steindruckfestigkeit ≥ 12)	≥ 115	≥ 115
Beton (Festigkeitsklasse ≥ 12/15)	≥ 120	≥ 120
Porenbeton-Block-/Plansteine (Festigkeitsklasse 4 / geklebt)	≥ 240	≥ 240
Bewehrte Porenbeton-Wandplatten (Festigkeitsklasse 4 / geklebt)	≥ 240	≥ 240
F90-A/EI90-Einbruchschutz-Montagewände als Stahl-Ständerwand (nach DIN 4.102, Teil 4, Tabelle 10.2) oder EN 13501-2	≥ 100	≥ 100
Stahlkonstruktion (Mindestwanddicke der Stahlprofile 4 mm)	•	•

Option
Auch mit Rauchschutz	-	-
Auch schalldämmend	23 - 45 dB*	22 - 43 dB*
Auch mit Verglasung	•	•
Auch mit Oberblende	-	-
Auch mit Oberlicht	-	-

Prüfberichts-Nr.	45-53/18	45-53/18

Alle Maße in mm • möglich – nicht möglich BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß * Die angegebenen Schalldämmmaße sind Laborwerte nur für Vollblatttür. Für das am Bau erreichbare Schalldämmmaß gilt Laborwert - 5 dB.
