STAHLZARGEN

WOHNLICH. BELASTBAR. INDIVIDUELL.

Starke Zargen, die alles mitmachen.
Sich dauerhaft auf Qualität verlassen zu können, ist nicht nur ein beruhigendes Gefühl, es spart auch langfristig viel Geld!

Wie bei anderen zentralen Punkten der Haustechnik (Heizung, Sanitär, Elektro) so ist auch beim Thema „Türrahmen“ die Qualität das Maß aller Dinge.

Eine gute Stahlzarge ist maßhaltig, hält das Türblatt sicher in Schwung und kann bleiben, auch wenn das Türblatt mal gewechselt wird. „Eine gute Zarge“ heißt bei Novoferm: Sie passt ein für alle Mal, ist robust und stabil und macht im Alltag wirklich alles mit!

Warum Stahl-Zargen von Novoferm?

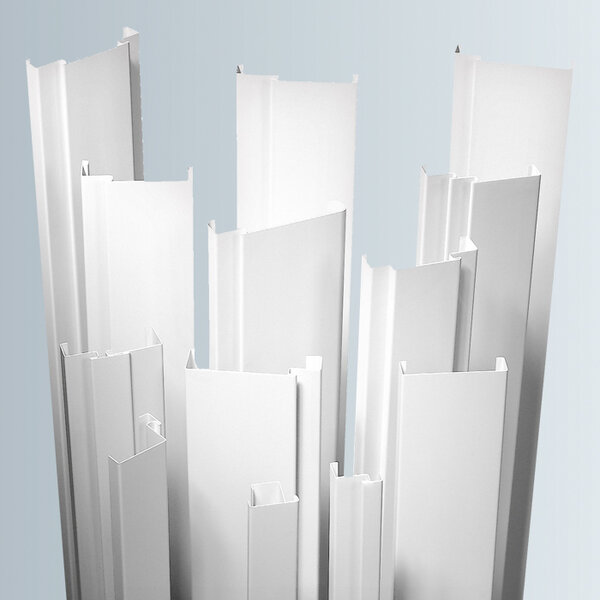

VIELFÄLTIGKEIT UND WIDERSTANDSFÄHIGKEIT

Novoferm bietet Ihnen Zargen für alle Einbausituationen für Ständerwerk, Mauerwerk und Sonderfälle. Sie sind robust, formstabil und korrosionsgeschützt durch feuerverzinktes Feinblech nach DIN EN 10142, Blechdicke 1,5 bzw. 2,0 mm, mit hochwertiger Grundierung als ideale Basis für die Endlackierung.

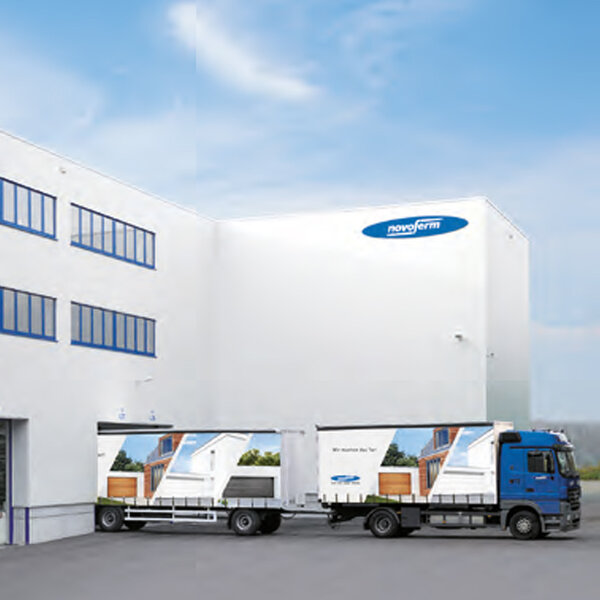

TÜREN, TORE, ZARGEN DIREKT AB LAGER

In unserem neuen Logistikzentrum sind mehr als 1.000 Produkte verfügbar, alle gefertigt in vier deutschen Produktionsstätten.

MASSGENAUIGKEIT

Novoferm Zargen zeichnen sich durch exakte Profilgeometrie und Maßgenauigkeit durch Einhaltung engster Toleranzgrenzen (EN DIN Normen/ Novoferm Werksnormen) aus.

SCHNELLLIEFERPROGRAMME

Nutzen Sie die Vorteile unserer Schnelllieferprogramme für viele Zargenvarianten und -ausführungen.

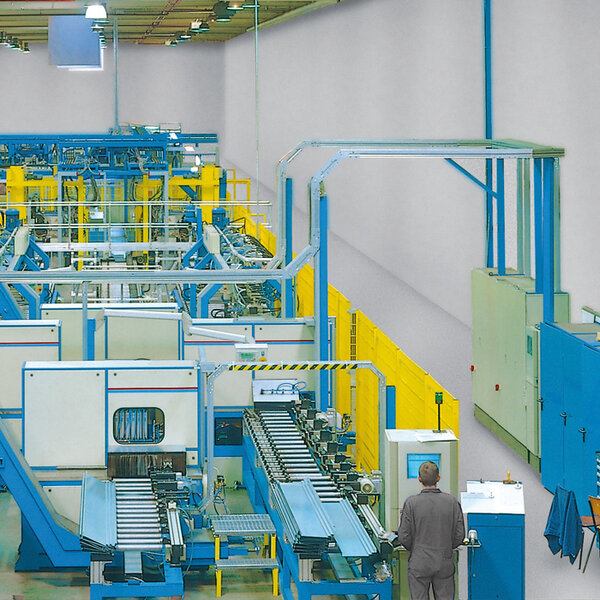

HIGH-TECH-ZARGENFERTIGUNG

1. Datenauswahl unverwechselbar über Barcode
2. Produktkennzeichnung durch Laserdrucker
3. Vollautomatische Einbringung der Stanzungen
4. Absolute Passgenauigkeit

NOVOFERM ZARGEN-KOMPENDIUM

Das komplette Zargen-Programm von Novoferm finden Sie im Extranet. Dort gibt es eine Fülle kostenfreier und wirkungsvoller Tools, mit denen Sie die Kaufentscheidung Ihrer Kunden positiv beeinflussen können.

DIE ZARGE IHRER WAHL

Novoferm bietet nicht nur ein breites Spektrum an Zargen, sondern auch für alle erforderlichen Wandarten genau das Richtige. Zudem garantieren wir durch einen hohen Qualitätsanspruch einen schnellen Einbau, bei hoher Stabilität und Langlebigkeit. Die robusten Novoferm-Zargen überleben diverse Türgenerationen.

FÜR EINE NACHHALTIGE ZUKUNFT

Unsere Produkte erfüllen die Anforderungen an eine Umwelt-Produktdeklaration (EPD) nach ISO 14025 und EN 15804 des Programms für Umwelt-Produktdeklarationen des Institutes Bauen und Umwelt e.V. (IBU) basierend auf der Norm EN 15804.

EPD nach ISO 14025 und EN 15804 Ökobilanz nach DIN ISO 14040/ 14044I / Product Category Rules (PCR) Türen

EDEL IN STAHL

Edelstahlzargen runden das Novoferm Zargen Programm ab. Diese Zargen sind in exklusiven Querschnitten lieferbar und haben je nach Ausführung eine Blechstärke zwischen 1,5 mm und 2 mm. Fragen Sie Ihren Novoferm Fachhändler nach allen Ausstattungsdetails und Einsatzmöglichkeiten.

INDIVIDUALITÄT ZEIGEN

Eine Zarge und die damit verbundene Tür ist wie eine Visitenkarte. Und sollte daher auch dem jeweiligen Haus, Raum und Nutzer entsprechen. Novoferm bietet daher alle RAL-Farben nach Wahl, RAL-Design, Metallicfarben und weitere für den besonderen Schutz an. Anti-Graffiti-Pulver möglich.
Die farbigen Zargen bieten folgende Vorteile:
• Pulverlack der höchsten Zulassung mit GSB-Zulassung
• ausgezeichnete Wetterbeständigkeit
• hohe Glanz- und Farbtonstabilität
• sehr gute Haftung
• gute Korrosionseigenschaften
• hohe Oberflächenhärte bei guten mechanischen Werten
• exzellente Abriebfestigkeit
• Einbrenntemparatur 195° C

Übersicht Zargen-Arten

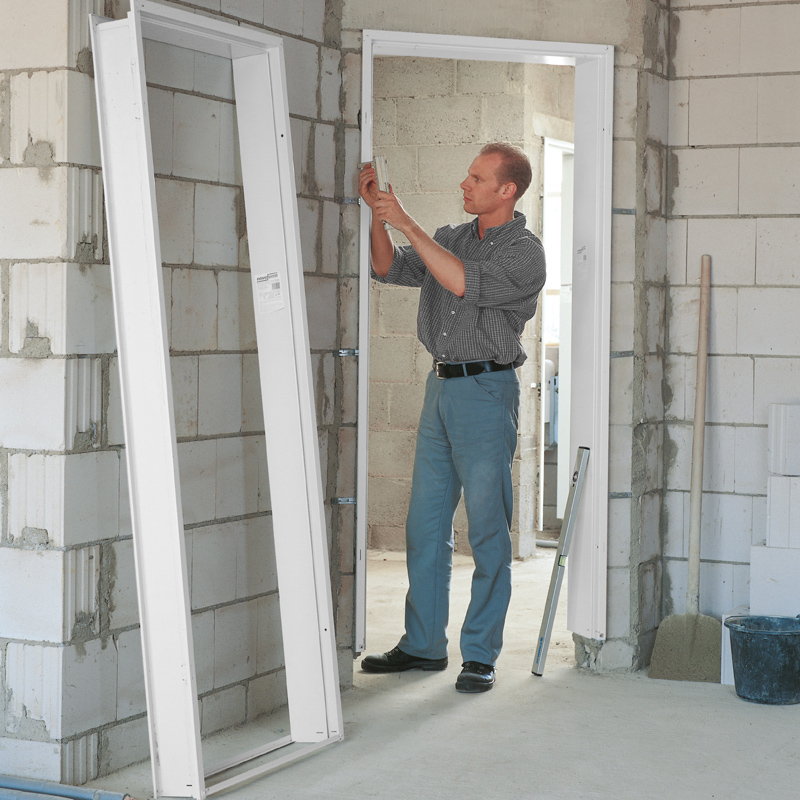

Mauerwerkszargen, grundsolide und wertbeständig – das ist die traditionelle, massive Bauweise. Genauso stabil sind moderne Mauerwerkzargen aus Stahl von Novoferm – ideal passend für alle Türen.

Ständerwerkszargen lassen sich einfach und schnell im Trockenbau bzw. in Leichtbauständerwänden einsetzen. Hierdurch können die Ansprüche an neue Wohn- oder Arbeitsräume einfach erfüllt werden.

Zerlegte Zargen für alle Wandarten, auf Wunsch sind viele Novoferm Zargen auch zerlegt verfügbar. Die bevorrateten Zargenvarianten können innerhalb kürzester Zeit per Paketdienst direkt an den Warenempfänger zugestellt werden.

Highlights Zerlegte Zargen

In diesem Video aus dem Bereich der Zargen werden die Vorteile der "Zerlegten Zargen" hinsichtlich Transport, Handling und der Montage veranschaulicht.

Weitere Animationen finden Sie unter:

https://www.youtube.com/NovofermVideos

HIGHLIGHTS UND EIGENSCHAFTEN

Perfektion rund um die Novoferm Zarge

Schnelllieferprogramme

NORMÄHNLICHE ZARGEN

Lieferbar sind:
Sonderzargen mit Normprofil in Normmaulweiten

als Eckzargen
als Mauerwerkszargen
als Ständerwerkszargen in ein- und zweiteiliger Ausführung

Ausführung:
Überfälzt, Blechdicke 1,5 mm, verzinkt und grundiert
Express-Zuschlag: 10 % auf Bruttolistenpreis
Express-Lieferung: Bis 20 Zargen, größere Stückzahlen auf Anfrage

Wählen Sie aus folgenden Sonderausstattungen:

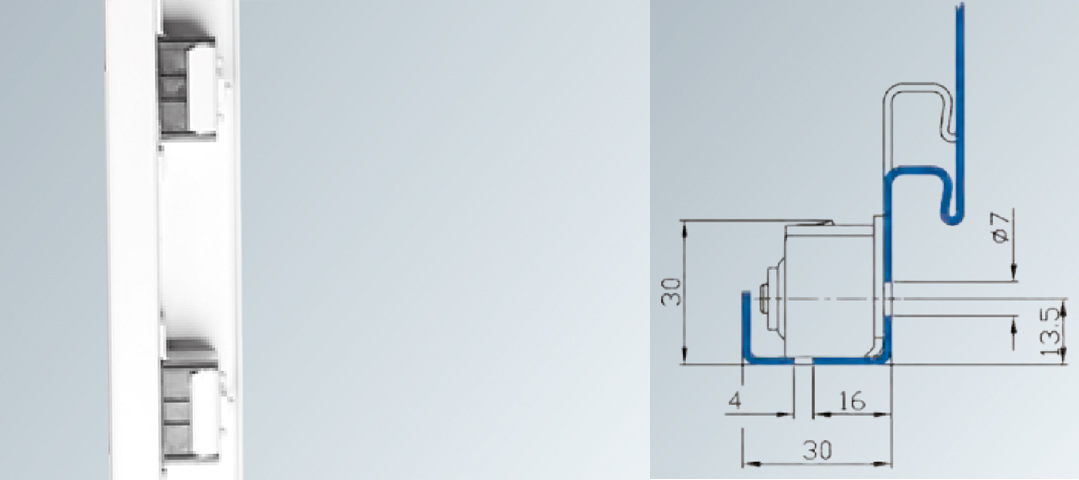

Alternative Bandunterkonstruktionen (VNGR, VNKL, VS 8939, VX)
Schließlochverstärkung MSK 412
Variable Drückerhöhe
Mehrfachverriegelung 15 x 20 mm, Langloch
(Achtung: Bei Bestellung bitte Typ angeben)
Variabler Bodeneinstand
Breite BRM bis 1.375 mm
Zarge bis 2.250 mm Höhe BRM
Vorrichtung für OTS-Standard

Kundenindividuelle Logistik:
Bestellung bis 9.00 Uhr – Fertigungszeit 3 Tage.
Am 4. Tag nach Bestellung im Regionallager.
Auslieferung aus Regionallager nach bekanntem Tourenplan.
Direktlieferung am 4. Tag nach Bestellung ab Werk:
ab einem Lademeter kombinierbar mit Normartikeln.

Zerlegte Zarge direkt zum Warenempfänger + 3 Tage.

SONDER-ZARGEN

Lieferbar sind:
Sonderzargen in Einfachfalz-, Doppelfalz-, Durchgangs- und Anschlusszargen

als Eckzargen
als Mauerwerkszargen in ein- und zweiteiliger Ausführung
als Ständerwerkszargen in ein- und zweiteiliger Ausführung

Ausführung:
Überfälzt und stumpf, Blechdicke 1,5 und 2,0 mm möglich, verzinkt und grundiert

Express-Zuschlag: 10 % auf Bruttolistenpreis
Express-Lieferung: Bis 20 Zargen, größere Stückzahlen auf Anfrage

Wählen Sie aus folgenden Sonderausstattungen:

• Alternative Bandunterkonstruktionen (VNGR, VNKL, VS 8939, VX)
Schließlochverstärkung MSK 412
Variable Drückerhöhe
Mehrfachverriegelung 15 x 20 mm, Langloch
(Achtung: Bei Bestellung bitte Typ angeben)
Variabler Bodeneinstand
Breite BRM bis 2125 mm
Zarge bis 2550 mm Höhe BRM für hohes Türblatt
Maulweite von 60-500 mm stufenlos in 5 mm-Rastern möglich
Maulweitenkante von 10-20 mm möglich

Kundenindividuelle Logistik:
Bestellung bis 9.00 Uhr – Fertigungszeit 6 Tage.
Am 7. Tag nach Bestellung im Regionallager.
Auslieferung aus Regionallager nach bekanntem Tourenplan.
Direktlieferung am 7. Tag nach Bestellung ab Werk möglich:
ab einem Lademeter kombinierbar mit Normartikeln.

Zerlegte Zarge direkt zum Warenempfänger + 3 Tage.

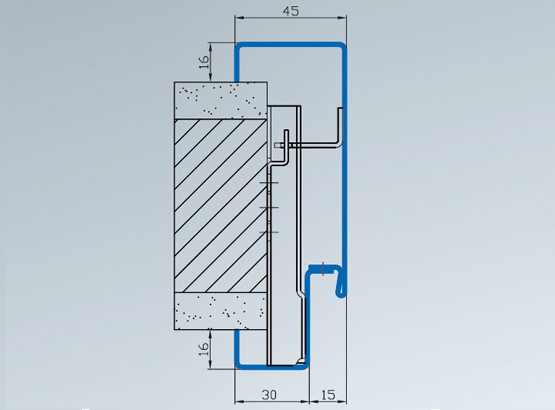

Details Mauerwerkszargen

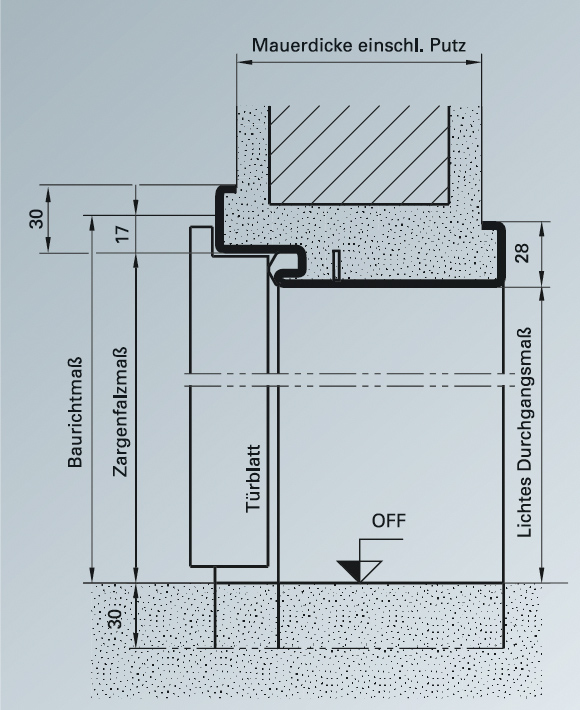

Grundsolide und wertbeständig – das ist die traditionelle, massive Bauweise. Genauso stabil sind moderne Mauerwerkzargen aus Stahl von Novoferm – ideal passend für alle Türen. Die Novoferm Standard-Zargen (nach DIN 18111) gibt es in vielen Varianten, ausgestattet mit speziellen Systemen zur Aufnahme verschiedenster Bänder.

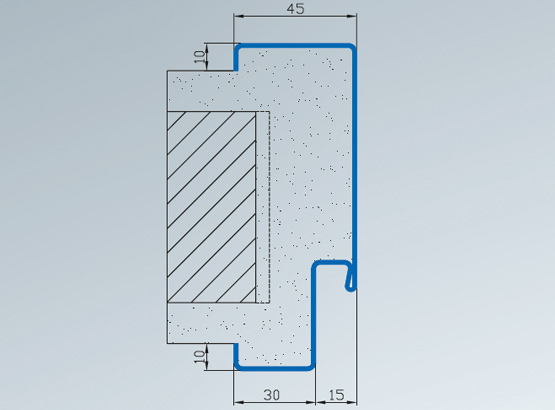

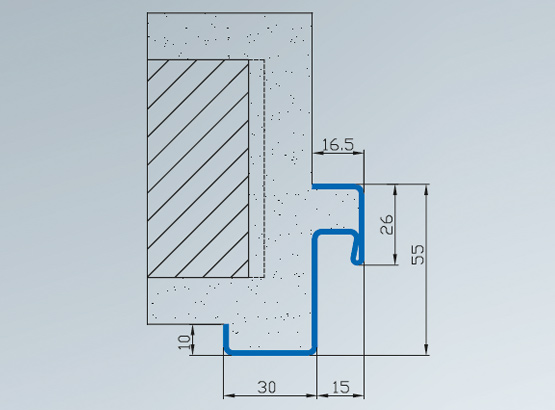

ECKZARGE (EZS) PROFIL 21

Für gefälzte Türen
Mit 30 mm Bodeneinstand
Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar

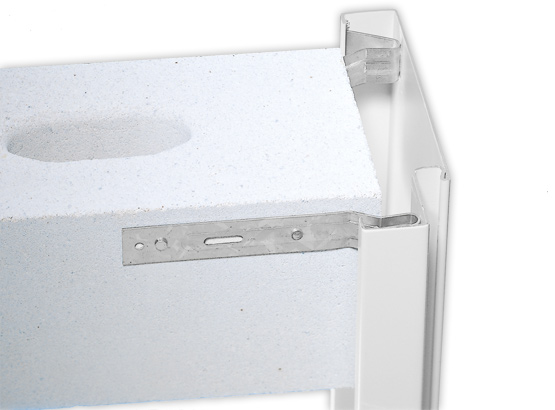

Mit 6 angeschweißten Eckankern
Einfache Montage
Lagerware

ECKZARGE (EZS) PROFIL 21

Lieferzustand

Montagezustand

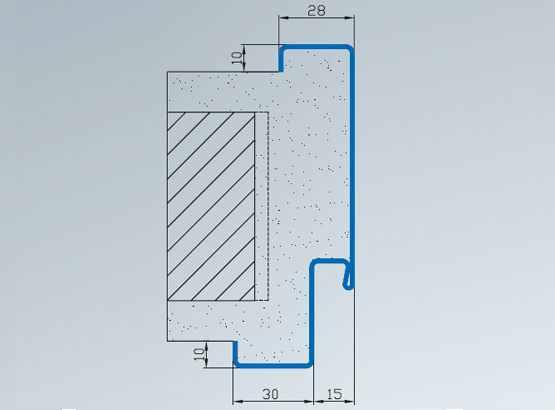

UMFASSUNGSZARGE (UZS) PROFIL 23

Für gefälzte Türen
Mit 30 mm Bodeneinstand
Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar
Vielseitige Einsatzmöglichkeiten
Lagerware

UMFASSUNGSZARGE (UZS) PROFIL 23

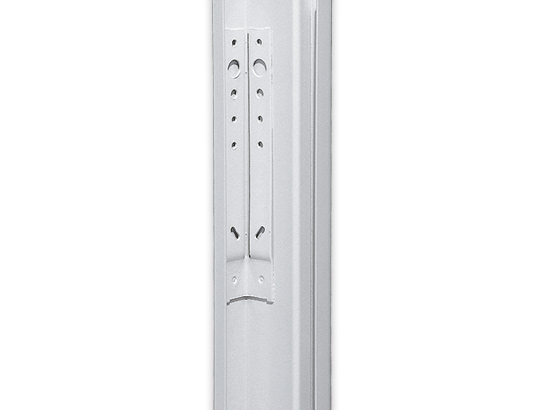

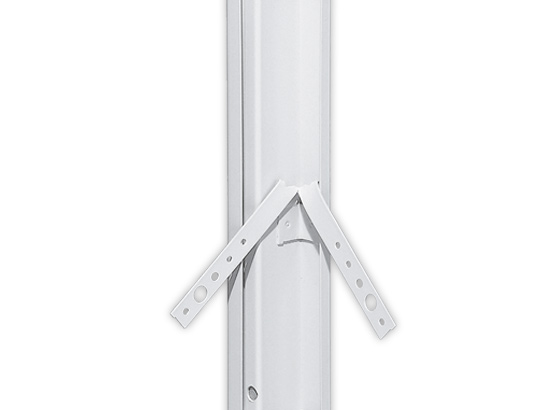

Ruck-Zuck-Anker

8 Stück lose mitgeliefert
Auch als Fugenanker erhältlich
Schneller, stabiler Einbau
Technisch durchdacht
Individuell positionierbar (DIN beachten!)

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

Für gefälzte Türen
Mit 30 mm Bodeneinstand
Mit eingeschweißten Bandtaschen mörteldicht V 8610 L/ R verwendbar
Mit höchstem Korrosionssschutz gegen aggressiven Gips

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

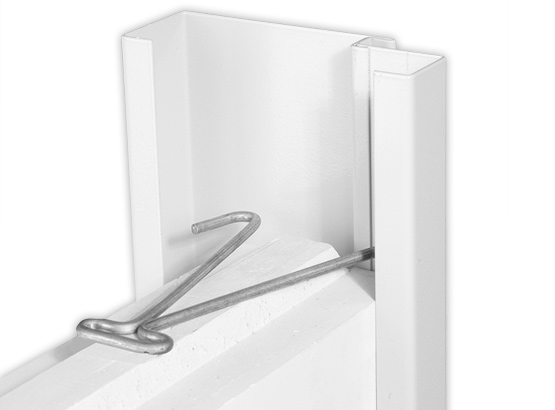

Drahtanker

6 Stück lose mitgeliefert
Wandbegleitender Einbau
Einfache, stabile Montage
Zweckmäßig rationell

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645

Für gefälzte Türen
Ohne Bodeneinstand

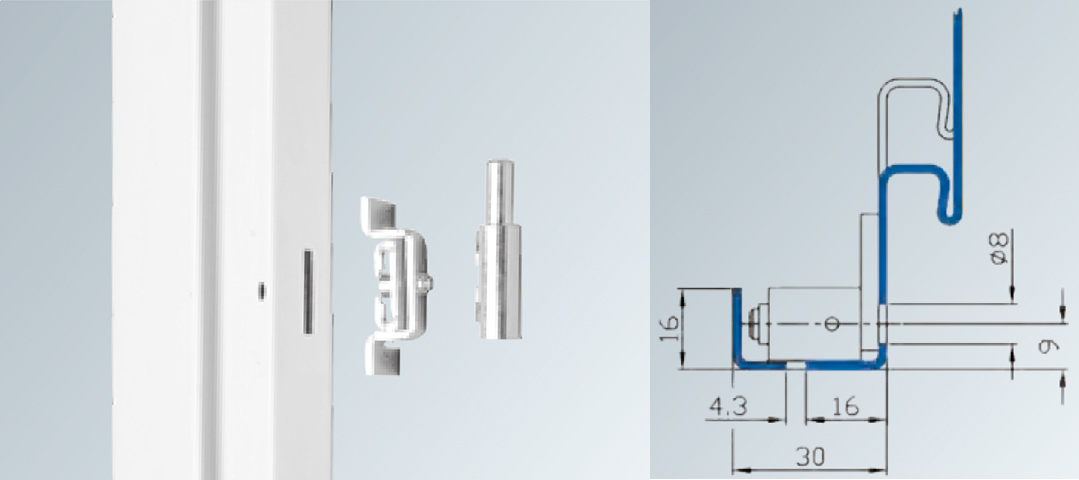

Mit eingeschweißten Bandtaschen V 8618 L/ R verwendbar
Sauberer, schneller Einbau
Zur nachträglichen Montage
In der Dichtungsnut verdeckt verschraubt
Wiederverwendbar durch leichten Ausbau
Lagerware

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645

Befestigungsanker

Eingeschweißter Trapezanker zur Befestigung der Vorderschale
Für alle Wandarten
Hohe Stabilität des Trapezankers
Einfache Montage mit integrierter Ankerlasche
Hohe Verwindungsstreifigkeit durch die besondere Geometrie des Ankersystems

Details Ständerwerkszargen

Das Leben ändert sich – und mit ihm die Ansprüche an den Wohn- oder Arbeitsraum. Dann gilt es, neue Räume zu schaffen und sich weiter zu entwickeln. Mit Novoferm Ständerwerkzargen kein Problem, denn sie lassen sich in einzigartiger, schneller Leichtmontage einbauen.

Zargen von Novoferm sind klassisch stark, innovativ modern und besonders sicher.

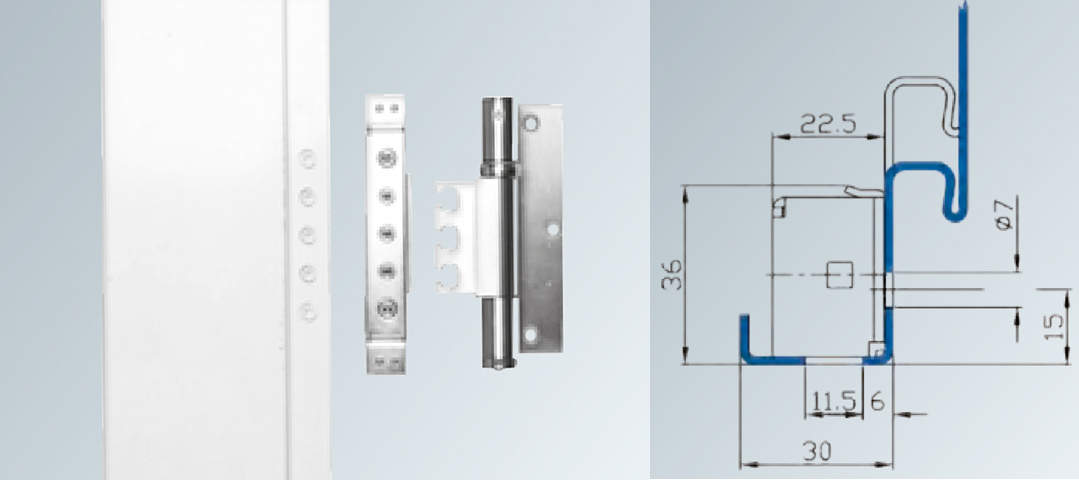

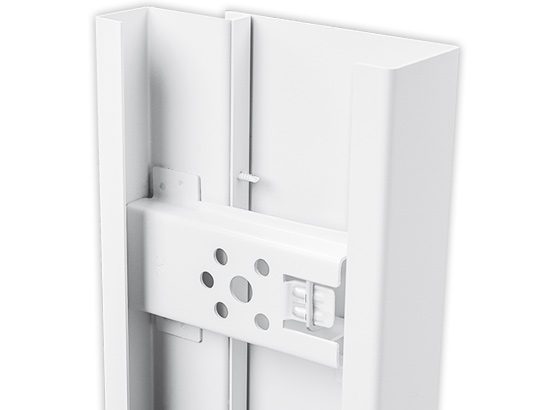

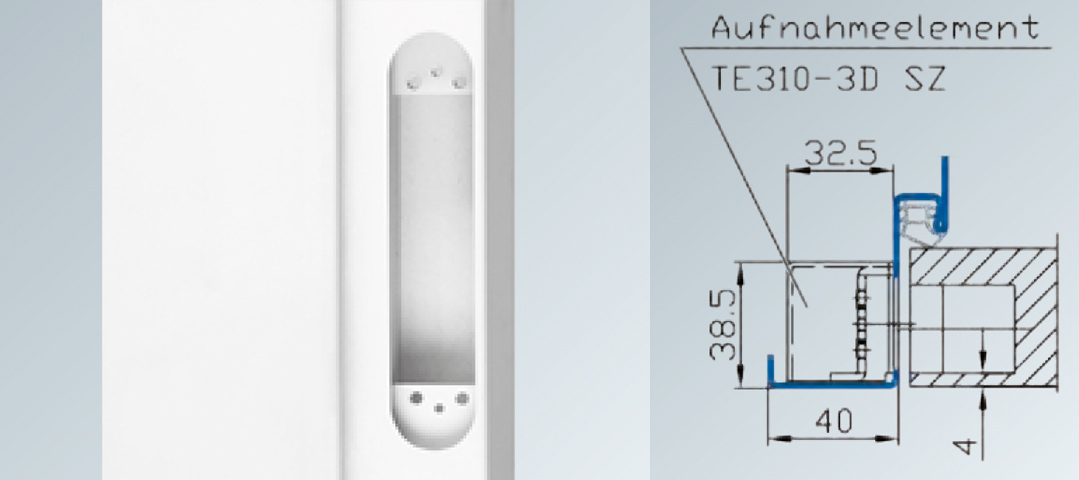

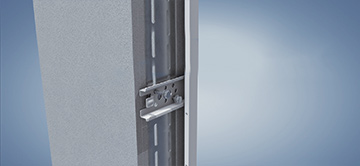

BANDVERSTÄRKUNGS-MONTAGEPLATTE FÜR SCHWERE TÜRBLÄTTER

Im modernen Objektbau wird die Zahl der verwendeten Funktionstüren mit hohem Türblattgewicht immer größer. Gleichzeitig werden gerade die inneren Trennwände so schlank wie möglich gebaut. Stark durchgesetzt haben sich 100 mm bzw. 125 mm schlanke Ständerwerkswände. Um die Funktionalität der Türelemente auch nachhaltig sicher zu stellen, ist es besonders wichtig, dass die Last des Türblattes optimal in die Unterkonstruktion der Wand eingeleitet wird. Genau dies stellt die neue werksseitig eingebrachte Montage- und Verstärkungsplatte für Band unterkonstruktionen des VX-Systems sicher. Diese optionale spezielle Verstärkungsplatte wird direkt an die Band- unterkonstruktion angeschweißt und dann unmittelbar fest mit dem UA-Profil der Ständerwerkswand verbunden.

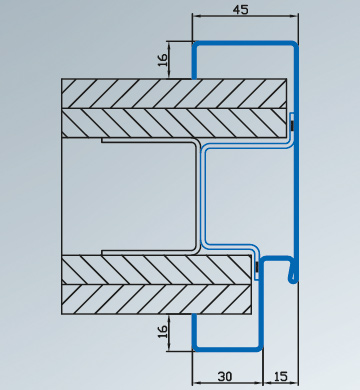

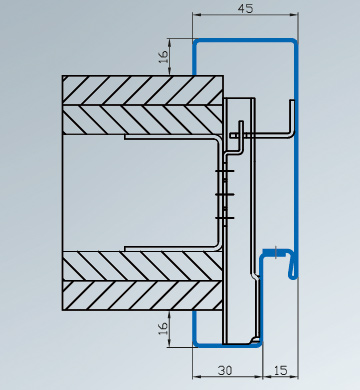

STÄNDERWANDZARGE (ZGK)
PROFIL 23/ 1645

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 1645

Für gefälzte Türen
Standardausführung mit 16 mm Umbug
Ohne Bodeneinstand

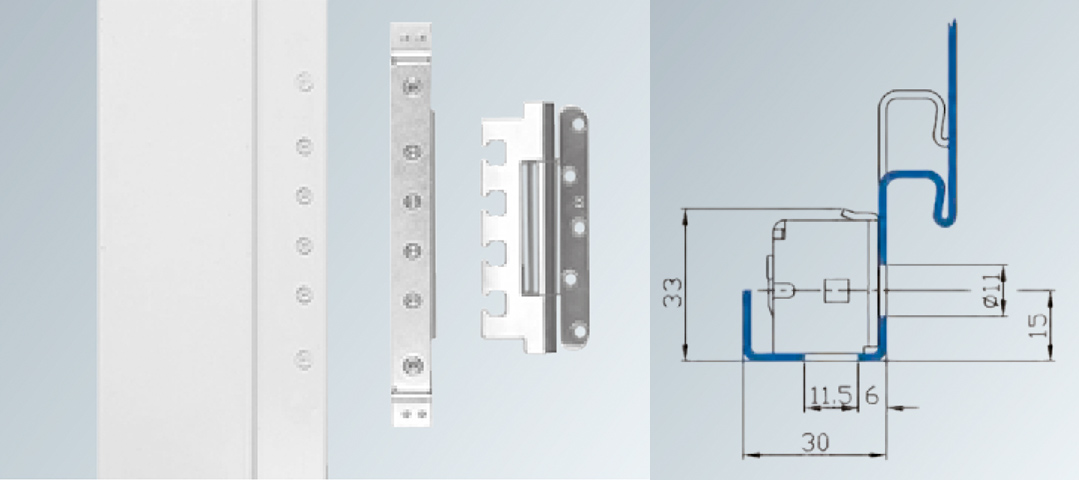

Bandunterkonstruktion V 8618 L/ R verwendbar
Mit speziell abgestimmten Rahmenteilen V 8100/ 18 (nicht im Lieferumfang enthalten)
Kein Aussparen der Gipskartonplatten
Mit eingeschweißten Hutankern,Einfach- bzw. Doppelbeplankung möglich
Lagerware

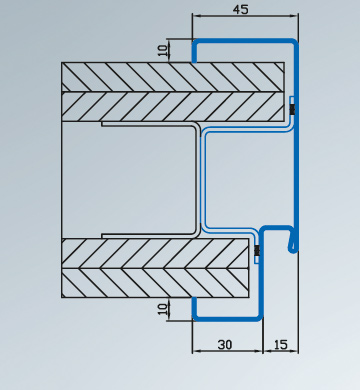

STÄNDERWANDZARGE (ZGK)
PROFIL 23/ 0045

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 0045

Für gefälzte Türen
Herkömmlicher Umbug von 10 mm, optisch gleiche Ausführung wie die Mauerwerkszargen
Ohne Bodeneinstand
Bandunterkonstruktion V 8610 L/ R verwendbar
Ausklinken für Bandtaschen und Mauerschutzkästen notwendig
Mit eingeschweißten Hutankern, Einfach- bzw. Doppelbeplankung möglich

2-SCHALIGE ZARGE ZUM
NACHTRÄGLICHEN EINBAU
PROFIL 2140/ 1645

2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645

Für gefälzte Türen
Ohne Bodeneinstand
Bandunterkonstruktion V 8618 L/ R verwendbar
Sauberer, schneller Einbau
Zur nachträglichen Montage
In der Dichtungsnut verdeckt verschraubt
Wiederverwendbar durch leichten Ausbau
Hohe Stabilität
Lagerware

ANKER FÜR STÄNDERWERK

Bügelanker

Standardgrößen einreihig
Größere Maulweiten doppelreihig versetzt oder nebeneinander angeordnet

Details Zerlegte Zargen

ZERLEGTE ZARGEN FÜR ALLE WANDARTEN

Auf Wunsch sind viele Novoferm Zargenvarianten für eine schnelle Lieferung und einen besonders einfachen und sicheren Transport auch zerlegt verfügbar. Die bevorrateten Zargenvarianten können innerhalb kürzester Zeit per Paketdienst direkt an den Warenempfänger zugestellt werden. Bei Bestellung vor 10:00 Uhr in der Regel am nächsten Werktag. Mit dem neuen Trapezanker ist die Montage von zweischaligen Profilvarianten zudem sehr einfach, schnell und sicher.

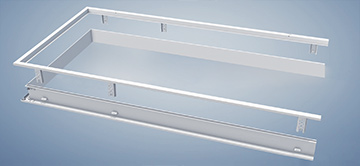

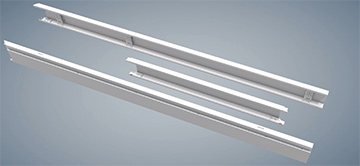

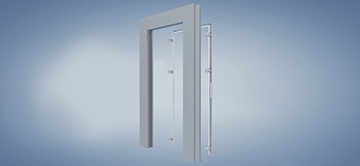

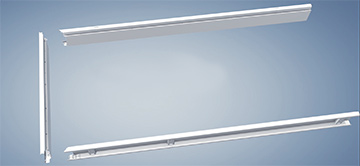

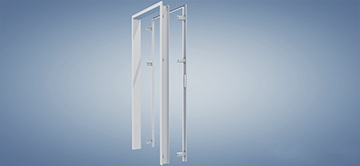

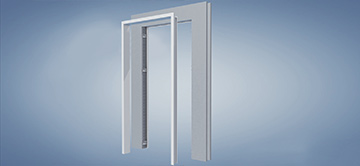

Zerlegt in drei handliche Einzelteile
Lieferung als kompaktes Paket
Optimaler Schutz gegen Transportschäden
Besonders lagerfreundlich
Einfach im PKW zu transportieren
Schnell und günstig zu versenden
Einfaches Handling auf der Baustelle

IDEAL FÜR NACHTRÄGLICHEN EINBAU

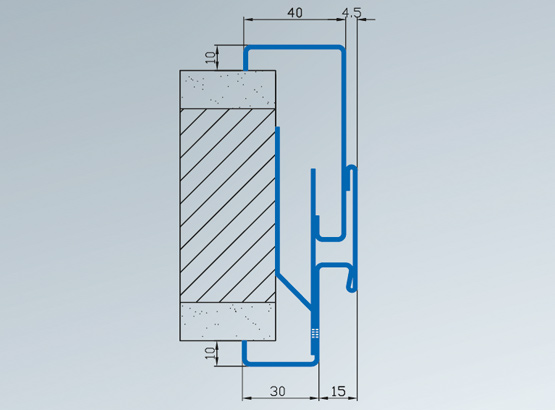

PROFIL 2140

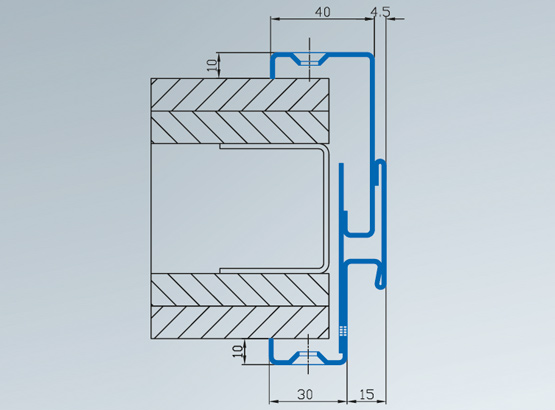

PROFIL 2140: 2-TEILIGE ZARGE – IN DER DICHTUNGSNUTE VERSCHRAUBT – FÜR ALLE WANDTYPEN

Für gefälzte Türen und ungefälzte Türen
Gut geeignet für fertig ausgebaute Räume
Leichte Montage durch Spezialanker auch für die Gegenzarge
In der Dichtungsnut verdeckt verschraubt
Wiederverwendbare Zarge

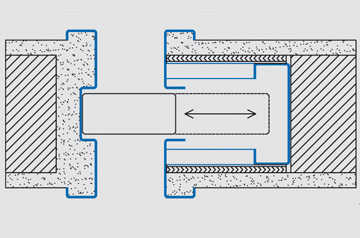

PROFIL 2150

PROFIL 2150: 2-TEILIGE ZARGE – MIT MAULWEITENTOLERANZ FÜR MAUERWERK

Variable Maulweiten -8 / +10 mm

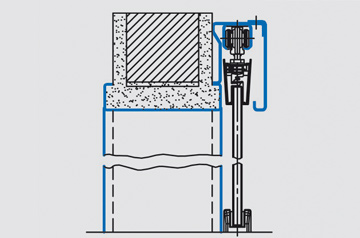

Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
Mit sichtbarer Trennfuge
Mit Eckankern in der Leibung

PROFIL 2150

PROFIL 2150: 2-TEILIGE ZARGE – MIT MAULWEITENTOLERANZ FÜR STÄNDERWERK

Variable Maulweiten -8 / +10 mm
Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
Mit sichtbarer Trennfuge
Schraubmontage im Spiegel

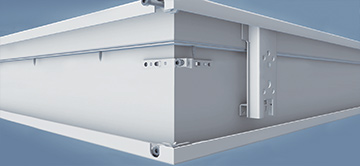

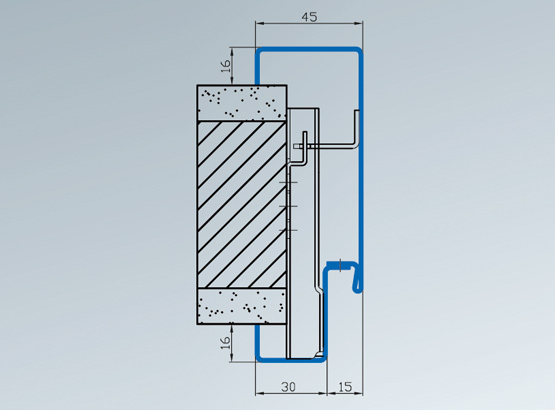

ZERLEGTE ZARGENAUSFÜHRUNG UND TRAPEZANKERSYSTEM

Werkseitig eingebrachte, passgenaue Zargen- Eck-verbindungen
Stabile Trapezanker in der Zargenvorderschale
Montagefreundliches Einfädeln der Gegenschale durch die spezielle Geometrie des Ankersystems
Spezieller Gegenanker, in der Leibung der Gegenschale eingepunktet
Bei maßgenauen Ständerwerksöffnungen keine Unterfütterung der Trapezanker erforderlich

Sonderzargen und Oberflächen

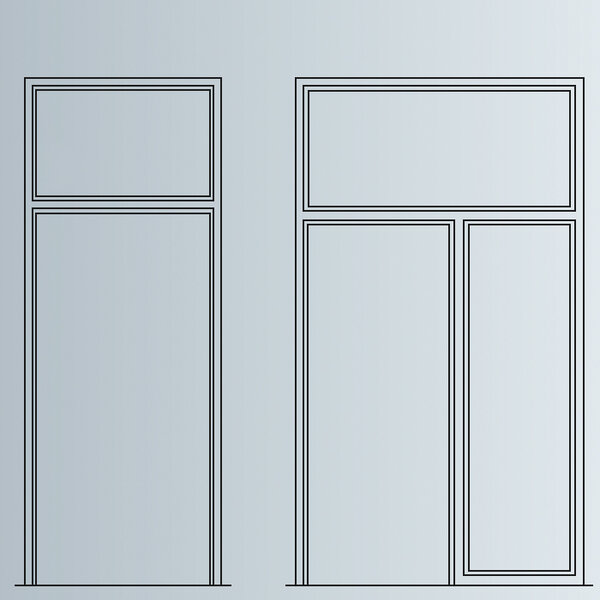

ZARGEN FÜR JEDEN EINSATZBEREICH

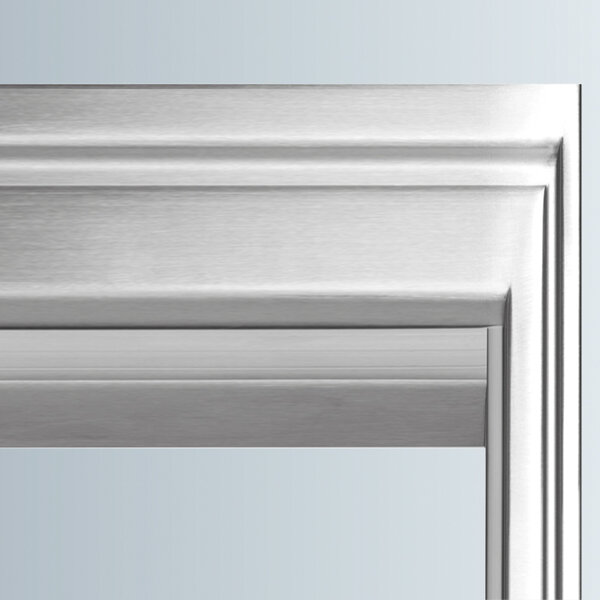

Edelstahlzargen punkten nicht nur durch ihre ansprechende Optik, sondern auch durch ihre Beständigkeit gegen Feuchtigkeit. In der Regel findet man die rostfreien Zargen in einer Umgebung, in der es auf hohe Reinheit ankommt.

Material: V2A = WST 1.4301 / V4A = WST 1.4571 (nur 1,5 mm)
Blechstärke: 1,5 oder 2 mm

Edel in Stahl
Edelstahlzargen runden das Novoferm Zargen-Programm ab. Diese Zargen sind in exklusiven Querschnitten lieferbar und haben je nach Ausführung eine Blechstärke zwischen 1,5 mm und 2 mm.

Fragen Sie Ihren Novoferm-Fachhändler nach allen Ausstattungsdetails und Einsatzmöglichkeiten.

INDIVIDUALITÄT ZEIGEN

Novoferm Zargen zeichnen sich durch exakte Profilgeometrie und Maßgenauigkeit durch Einhaltung engster Toleranzgrenzen (EN DIN Normen/ Novoferm Werksnormen) aus. Eine Zarge und die damit verbundene Tür ist wie eine Visitenkarte. Und sollte daher auch dem jeweiligen Haus, Raum und Nutzer entsprechen. Novoferm bietet daher alle RAL-Farben nach Wahl, RAL-Design, Metallicfarben und weitere für den besonderen Schutz an. Anti-Graffiti-Pulver möglich.

Die farbigen Zargen bieten folgende Vorteile:

Pulverlack der höchsten Zulassung mit GSB-Zulassung
ausgezeichnete Wetterbeständigkeit
hohe Glanz- und Farbtonstabilität
sehr gute Haftung
gute Korrosionseigenschaften
hohe Oberflächenhärte bei guten mechanischen Werten
exzellente Abriebfestigkeit
Einbrenntemparatur 195° C

FÜR EINE NACHHALTIGE ZUKUNFT

Unsere Produkte erfüllen die Anforderungen an eine Umwelt-Produktdeklaration (EPD) nach ISO 14025 und EN 15804 des Programms für Umwelt-Produktdeklarationen des Institutes Bauen und Umwelt e.V. (IBU) basierend auf der Norm EN 15804.

EPD nach ISO 14025 und EN 15804
Ökobilanz nach DIN ISO 14040/ 14044
Product Category Rules (PCR) Türen

Ihre Pluspunkte im Überblick

Hohe Stabilität und Langlebigkeit
Breites Zargen-Spektrum für alle Einbausituationen

Ständerwerk, Mauerwerk und Sonderfälle
Nahezu alle Zargenvarianten auch zerlegt verfügbar

TECHNIK UND DETAILS

TECHNISCHE DATEN ZARGEN FÜR MAUERWERK UND BETON

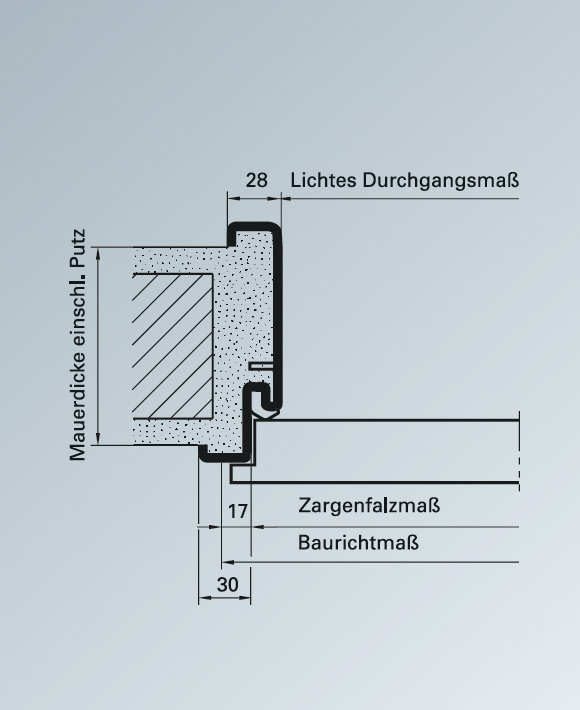

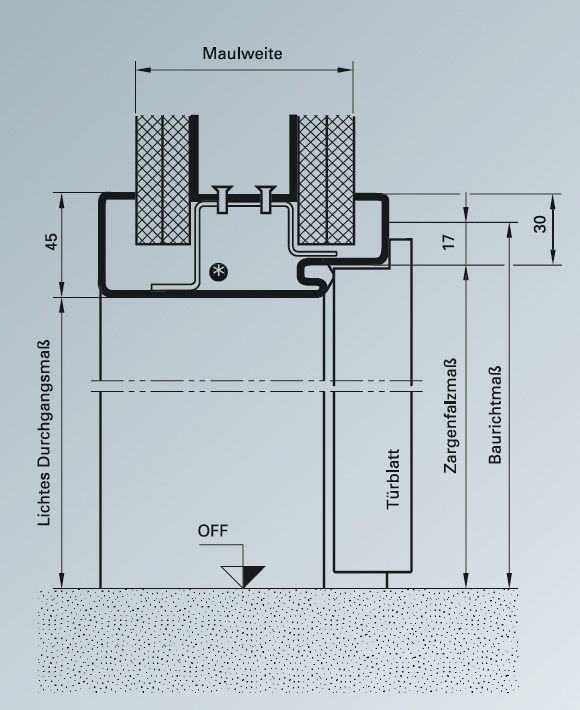

Maßtabelle für Novoferm-Stahlzargen			Standard-Zargen für Mauerwerk, Gipswand und Ytong-Stein	Standard-Zargen für Mauerwerk, Gipswand und Ytong-Stein

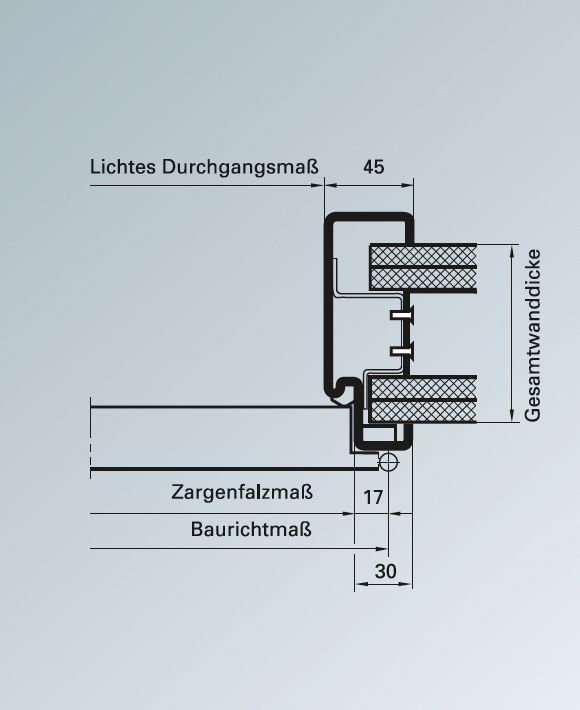

Baurichtmaße (siehe DIN 18100)	Zargen-Falzmaße (siehe DIN 18111)	Lichte Zargen- durchgangs- maße (siehe DIN 18111)	Nennmaß der Wandöffnung Rohbaumaß (RBM)	Nennmaß der Wandöffnung Rohbaumaß (RBM)
Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe
750 x 1.875 ^{1) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 ²⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 ^{1) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 ¹⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 ^{1) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 ^{1) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾Baurichtmaße und zugeordnete Maße in DIN 18111 nicht enthalten ²⁾ Standard nur für Eckzargen ³⁾ keine Lagerware

MAUERWERKZARGEN

Maulweiten
Novoferm Standard-Zargen
	Für Mauerwerk	Für Gipswände
80	•	•
90	•	-
100	•	•
130	•	-
145	•	-
160	•	-
175	•	-
205	•	-
270	•	-
290	•	-
330	•	-

Vertikaler Schnitt
Zarge mit Sturz

Horizontaler Schnitt
Zarge mit Wand Mauerwerk

TECHNISCHE DATEN ZARGEN FÜR DEN TROCKENBAU

Standard-Zargen für Ständerwerk, Profil 23/1645	2-teilige in Nut verschraubt Profil 2140/1645	2-teilig mit Trennfuge Profil 2150/0040
Ankerlage Achtung! Montage wandbegleitend	Sollmaß der (= Baurichtmaß)	Sollmaß der Wandöffnung	Türblattaußenmaße (Typenmaß, siehe DIN 18101)
Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Maulweiten

Novoferm Standard-Zargen

Für Ständerwerkswände

75

100

125

150

Horizontaler Schnitt
Zarge mit Wand Ständerwerk

Vertikaler Schnitt
Zarge mit Sturz

Möglichkeiten und Lösungen

Eckzarge

Eckzarge mit Radius

Doppelfalzeckzarge

Doppelfalzeckzarge
mit Schattennut

Turnhalleneckzarge

Umfassungszarge

Umfassungszarge
mit Radius

Umfassungszarge
mit Schattennut

Zierfalzzarge
mit Schattennut

Doppeltürzarge
mit Radius

Doppelfalzzarge

Doppelfalzzarge
mit 1-seitiger Schattennut

Pendeltürzarge

Durchgangszarge
mit Schattennut

Dehnungsfugenzarge

Umfassungszarge
mit Bleieinlage
(Strahlenschutz)

Schiebetürzarge
in der Wand laufend
(Vertikalschnitt)

Schiebetürzarge
in der Wand laufend
(Horizontalschnitt)

Schiebetürzarge
vor der Wand laufend
(Vertikalschnitt)

Schiebetürzarge
vor der Wand laufend
(Horizontalschnitt)

Schiebetürzarge
vor der Wand laufend mit Glas-Türblatt
(Vertikalschnitt)

Schiebetürzarge
in der Nische laufend (Horizontalschnitt)

Schiebetürzarge
mit Montagekasten (Horizontalschnitt)

Schiebetürzarge
vor der Wand laufend 2-teilige Ausführung (Vertikalschnitt)

2-teilige Zarge
für alle Wandtypen

2-teilige Zarge
mit Radius

Zarge
ohne Spiegel

2-teilige Zarge
mit Maulweitentoleranz

2-teilige Zarge
mit Maulweitentoleranz und Schattennut

Fensterzarge
für 1-seitige Verglasung

Fensterzarge
für Doppelverglasung

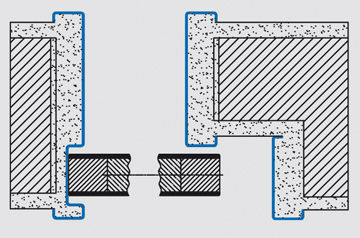

Mögliche Einbausituationen

Eckzarge
Dübelmontage mit Eckzargenanker auf Wand und Leibung

Eckzarge
Dübel-Montage mit Eckzargenanker nur im Leibungsbereich (Sichtmauerwerk)

Eckzarge
mit Dübelstanzung im Nutbereich (Sanierung)

Eckzarge
Anschweißmontage an Dübellasche

Umfassungszarge
Anschweißmontage an Dübellasche (Sichtmauerwerk)

Umfassungszarge
Montage mit Ruck-Zuck-Anker (Standard) oder Fugenanker (Sichtmauerwerk)

Umfassungszarge
Vergussmontage mit Wellankern

Umfassungszarge
für Gipsdielen, Montage mit Drahtanker

Umfassungszarge
Montage mit angeschweißtem Flacheisenanker durch Betoneingießverfahren

Umfassungszarge
Montage mit losem Propelleranker (Betonwände)

Umfassungszarge
mit Dübellochstanzung in der Leibung

2-teilige Umfassungszarge
keine RAL-Beschichtung möglich

Eck- und Gegenzarge
Anschweißmontage an Dübellasche (Sichtmauerwerk)

GK-Ständerwerkzarge
Schraubmontage an Bügelanker

GK-Ständerwerkzarge
Schraubmontage durch Spiegel

2-teilige Umfassungszarge
Schraubmontage in der Leibung (für alle Wandtypen geeignet)

2-teilige Umfassungszarge
mit Maulweitentoleranz, Schraubmontage durch Spiegel

Teleskopzarge
für universelle Anpassung vor Ort, für alle Wandtypen geeignet

Umfassungszarge
Montage mit losem Propelleranker (Betonwände)

Umfassungszarge mit Bleieinlage (Strahlenschutz)

Bandunterkonstruktionen

NICHT 3-D VERSTELLBAR

Typ	Beschreibung	Bandtyp	Tragkraft
V 8610	Verzinkt (optional V2A)	V 8000	60 kg
	DIN rechts und links	V 8100	80 kg
	Mörteldicht	VN 8939/100	100 kg
	Mehr als 200 Kombinationsmöglichkeiten

Typ	Beschreibung	Bandtyp	Tragkraft
V 8618	Verzinkt (optional V2A)	V 8000/18	60 kg
	DIN rechts und links	V 8100/ 18	80 kg
	Mehr als 200 Kombinationsmöglichkeiten

Typ	Beschreibung	Bandtyp	Tragkraft
Doppel- band- tasche	Aufnahmeelement VARIANT V 8600 bzw. V 8610	VN 8938/ 160	150 kg
	Links oder rechts verwendbar
	Funktionsbereich: Feuerschutz, Rauchschutz
	Verzinkt

3-D VERSTELLBAR

Typ	Beschreibung	Bandtyp	Tragkraft
VX 7611	Mit hoher Tragkraft	VX 7729/ 100	100 kg
	Für gefälzte und ungefälzte Türen	VX 7939/ 100	100 kg
	Mörteldicht	VX 7729/ 120	120 kg
	Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Typ	Beschreibung	Bandtyp	Tragkraft
VN 7608/120	Für gefälzte und ungefälzte Türen	VN 7748/ 100	100 kg
	Mörteldicht	VN 7938/ 100	100 kg
	Verzinkt	VN 7728/ 120	100 kg
	Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Typ	Beschreibung	Bandtyp	Tragkraft
VN 7608/160	Für gefälzte und ungefälzte Türen	VN 7729/160	160 kg
	Mörteldicht	VN 7939/160	160 kg
	Mörteldicht	VN 7939/160 FD	160 kg
	Dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Typ	Beschreibung	Bandtyp	Tragkraft
Tectus	Komplett verdeckt liegend	Tectus 305	60 kg
	Für ungefälzte Türen	Tectus 310	60 kg
	Dreidimensional verstellbar	Tectus 340	80 kg
	CE-zertifiziert	Tectus 510	100 kg
	Öffnungswinkel bis 180°	Tectus 526	120 kg
	Gesamtlänge 140/ 141 mm	Tectus 527	120 kg
	DIN rechts oder links verwendbar	Tectus 540	120 kg
	Wartungsfreie Gleitlagertechnik Seite +/- 3,0 mm Höhe +/- 3,0 mm Andruck +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* Tragkraft für beispielhafte Bandkombinationen, abhängig vom Bandsystem. Bezieht sich auf die Anwendung mit zwei Bändern. Beim Einsatz eines dritten Bandes kann das Türgewicht um ca. 30 % erhöht werden. Das Türblattgewicht sollte 70 % der Belastungswerte nicht überschreiten.

Schalldämmaktive Dichtungen

AUF DIE PERFEKTE DICHTUNG KOMMT ES AN

Novoferm Dichtungsprofile sorgen dafür, dass es weder zieht noch lärmt. Das Lippenprofil zur Verbreiterung der Schließfläche sorgt für lautloses Schließen. Dank optimaler Schalldämmung und ausgezeichneter Schließdämpfung ist nur ein geringer Schließdruck erforderlich.

Dauerelastisch
Formbeständig
Hohe Rückstellkraft
Alterungsbeständig
Lackdifferent

Verarbeitungsfreundlich
Schalldämmaktiv
Toleranz ausgleichend
Umweltfreundlich (kein PVC)

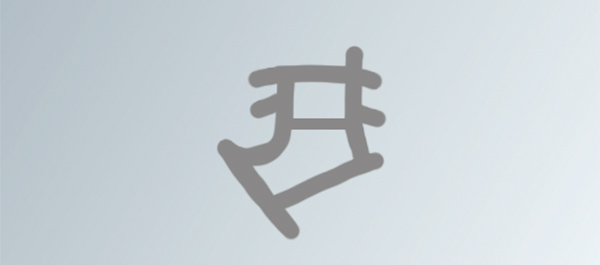

PROFILVARIANTEN

Name	Werkstoff*	Farbe	Merkmale
C 190	NTK	Grau	Standardprofil
		Weiß	Toleranzausgleich ± 2,5 mm
		Braun	Schalldämmaktiv ± 2,5 mm
		Schwarz
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Name	Werkstoff*	Farbe	Merkmale
C 260	NTK	Grau	2 mm höher alsC190
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Name	Werkstoff*	Farbe	Merkmale
C 197	NTK	Grau	4 mm höher als C 190
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Name	Werkstoff*	Farbe	Merkmale
C 205	NTK	Grau	2 mm niedriger als C 190
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Name	Werkstoff*	Farbe	Merkmale
C 210	NTK	Grau	4 mm niedriger als C 190
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Name	Werkstoff*	Farbe	Merkmale
11089	APTK (EPDM)	Grau	Standardprofil
			Toleranzausgleich ± 2,5 mm
			Schalldämmaktiv ± 2,5 mm
* Werkstoffe NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK

Montage

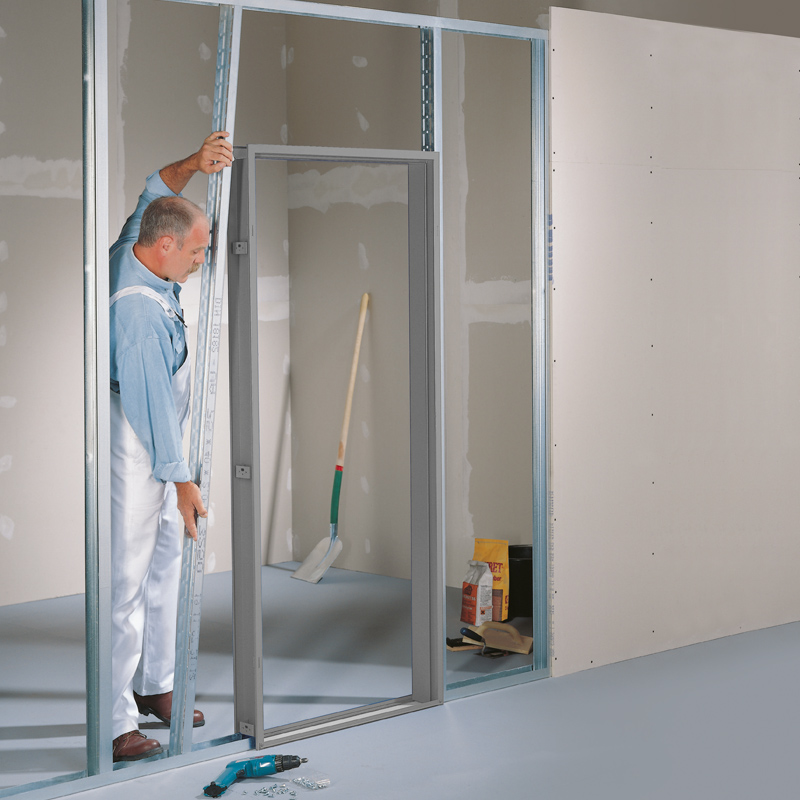

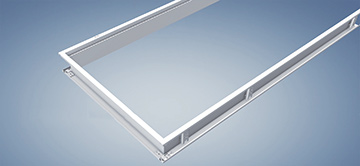

am Beispiel zerlegter Zargen für Ständerwerkswände

Novoferm Zargen lassen sich besonders schnell einbauen. Im Folgenden finden Sie schrittweise Vorbereitung und Montage von zerlegten Zargen für Ständerwerkswände. Alle Details können Sie der ausführlichen Montageanleitung entnehmen.

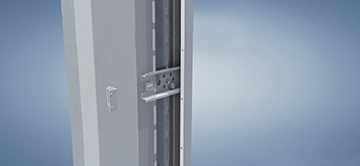

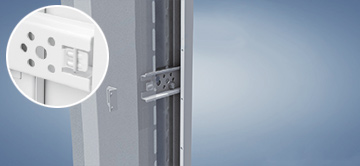

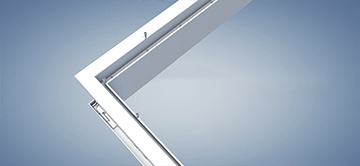

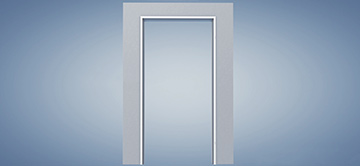

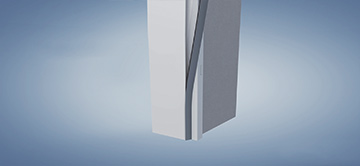

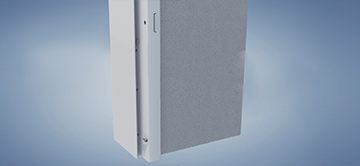

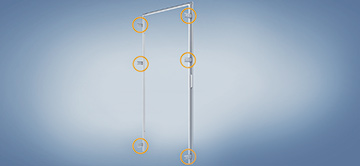

Vorbereitung der Montage
