PREMIUM-SEKTIONALTORE EVOLUTION AUS STAHL

SEKTIONALTORE MIT 45 MM DICKE UND BESONDERS HOHER DÄMMUNG

Sie haben höchste Ansprüche? Sie wollen immer das Beste aus allem herausholen?
Mit dem Premium-Sektionaltor Evolution sichern Sie sich jetzt genau das: Das neue Tor bietet Ihnen höchste Energieeffizienz, Sicherheit, Qualität sowie größte Auswahl an Oberflächen und Farben im Wunschlos-Glücklich-Paket.

Dann entscheiden Sie sich für Premium-Sektionaltore Evolution mit 45 mm Dämmung von Novoferm!

Premiumtor mit thermischer Trennung
Novoferm Garagen-Sektionaltore in der 45er Ausführung haben einen 45 mm dicken Isolier-Hartschaumkern für eine besonders hohe Wärmedämmung. Es hat im Vergleich zu Toren ähnlicher Baureihe bis zu 17% bessere Dämmung* (Nur bei Novoferm).

Größte Auswahl an Motiven / Farben
Novoferm Premium-Sektionaltore Evolution erhalten Sie in allen 5 Tor-Prägungen, zahlreichen Oberflächen sowie in nahezu allen, modernen und endbeschichteten RAL-Farbtönen - passend zu Ihrer Hausarchitektur.

SmartHome-fähig / Innovativ
Der nur bei Novoferm erhältliche und smarthome-fähige NovoPort-Antrieb wird nicht an der Decke montiert und bietet viele Vorteile (integrierter Toröffner, einfache Montage,…)

Ihre Pluspunkte im Überblick

Für Privatgaragen bis 5.500 mm Breite
Hochwertige Qualität mit bis zu 10 Jahren Garantie (Made in Germany)
In nahezu allen, endlackierten und RAL nach Wahl-Farben sowie allen Oberflächen erhältlich
Harmonische Optik: Tor-Innenseite, Profile bzw. Sektions-Endkappen in Verkehrsweiß. Außenfarbe des Tores ist auf der Innenseite beim Torübergang nicht mehr zu sehen
Sektionaltor Evolution mit bis zu 17% verbesserter Wärmedämmung für ein eingebautes Tor im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.
Sehr hohe Wärmedämmung durch doppelwandige, thermisch getrennte Sandwich-Bauweise mit einer Dicke von 45 mm (Wärmedämmwert U(p) = 0,46 W/m² K

Einbruchhemmend durch geprüfte Sicherheit nach Widerstandsklasse RC 2 (DIN/TS 18194:2020-07) möglich
Höchste Personensicherheit durch Fingerklemmschutz innen und außen
Federtechnik wahlweise mit vertikalem Zugfedersystem oder mit horizontalen Torsionsfederwellen mit beidseitiger Federbruchsicherung
Hoher Komfort durch SmartHome-fähige und flüsterleise Garagentor-Antriebe
Als automatisch patentiertes NovoPort- Antriebssystem mit hohem Komfort erhältlich

TOR-MERKMALE UND HIGHLIGHTS

BESONDERS HOHE WÄRMEDÄMMUNG DURCH THERMISCHE TRENNUNG

(1) Zusätzliche Dichtung im Sektionskopf.

(2) Die neuen, optimierten Stahl-Sektionen werden ausschließlich in doppelwandiger, thermisch getrennter Sandwich-Bauweise mit einer Dicke von 45 mm gefertigt.

(3) Thermische Trennung der Außen- und Innenschale des Tores. Hierdurch werden Wärmeverluste auf ein Minimum reduziert.

(4) Zusätzliche Isolierdichtung zwischen den Sektionen für eine noch bessere Wärmedämmung.

(5) Hochwertig beschichtete Außenschale in tausenden Farb-, Oberflächen- und Motivkombinationen.

Highlights außen

(1) Für moderne Privatgaragen bis 5.500 mm Breite
Das Premium-Sektionaltor Evolution eignet sich ideal für Privatgaragen und Doppelgaragen bis zu einer Breite von 5,50 m bei Neubau und Renovierung.

(2) Größte Auswahl und Ausstattungsvielfalt
Wählen Sie zwischen allen Motiven, Oberflächen, Farben (RAL nach Wahl) und vielen weiteren Ausstattungen aus dem Novoferm Spektrum! Ein Großteil der Oberflächen und Farben ist endbeschichtet. Das macht sie unempfindlicher gegenüber äußeren Einflüssen.

(3) Neu: doppelwandig und thermisch optimiert
Die neuen, optimierten Stahlsektionen werden ausschließlich in doppelwandiger, thermisch getrennter Sandwich-Bauweise mit einer Dicke von 45 mm gefertigt.
So erreichen sie einen besonders hohen Wärmedämmwert von U(p) = 0,46 W/m²K im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.

(4) Zugelassene Einbruchshemmung mit dem RC2-Sicherheitspaket
Mit dem Premium-Sektionaltor Evolution schützen Sie Ihr Haus noch besser:
Optional erhältlich ist das Premium-Tor in einbruchhemmender Ausführung mit Widerstandsklasse RC 2 nach DIN/TS 18194:2020-07.

(5) Neu:
Qualität, die standhält
Hochwertige Materialien, erstklassige Verarbeitung und aufeinander abgestimmte Komponenten zeichnen das Premium-Sektionaltor Evolution aus – natürlich „Made in Germany“!
Die hohe Fertigungsqualität garantiert eine hohe Stabilität, die einer Windlast der Klasse 4 (144 km/h) widersteht.

(6) Fingerklemmschutz innen und außen
Die spezielle Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus.

(7) Neu:
Thermo-Zargen-Set in neuer Ausführung
Das neue, optimierte Thermo-Zargen-Set verbessert auf Wunsch die Wärmedämmung durch die 3-seitige thermische Optimierung und die doppelten Dichtungen bis zu 15 % (bei Montage hinter der Öffnung). Dieser Leistungswert ist tormotiv- und größenabhängig.
Damit unterstützt das neue Thermo-Zargen-Set aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes.

Highlights innen

(1) Neu: Harmonische Optik der Tor-Innenseite
Ein optisches Highlight bietet das Premium-Tor Evolution durch das harmonische Erscheinungsbild auf der Innenseite des Tores. Die Oberfläche ist hier in Verkehrsweiß (ähnlich RAL 9016) gehalten. Neben den Profilen bzw. Sektions-Endkappen in RAL 9016 ist auch die Außenfarbe des Tores auf der Innenseite beim Torübergang nicht mehr zu sehen.

(2) Neu: thermische Trennung
Die exklusiven, thermisch getrennten Sektionen mit Isolier-Hartschaumkern und zusätzlichen Dichtungen zwischen den Sektionen sorgen für eine noch höhere Wärmedämmung.*

(3)Neu: variables Bodenprofil
Das neue Bodenprofil an der Tor-Unterkante gleicht kleinere Bodenunebenheiten bis zu 10 mm aus und sorgt durch Langlöcher für hohe Flexibilität bei der Montage.

(4) Hohe Flexibilität: Federtechnik wahlweise
Das Premium-Tor Evolution kann wahlweise mit Mehrfach-Zugfederpaketen oder Torsionsfedern ausgestattet werden. Die senkrechten Zugfedern ermöglichen eine geringe Einbauhöhe (in Kombination mit Niedrigsturz) und bieten viele Möglichkeiten bei geringen Platzverhältnissen. Bei großen Größen wird das Tor mit Torsionsfederwellen ausgestattet, wahlweise vorne oder hinten liegend.

(5) Neu: kugelgelagerte Tandemlaufrollen
Hochwertige, kugelgelagerte Tandemlaufrollen sorgen optional für einen extrem gleichmäßigen und geschmeidigen Torlauf.

(6) Nur bei Novoferm: Premium-Antrieb NovoPort^®
Das Antriebssystem NovoPort^® mit integriertem Innendrucktaster und Torzustandsanzeige über Handsender sorgt für höchsten Komfort. Die innovative, flexible Seitenmontage, wahlweise rechts oder links, schließt Montagehindernisse von vornherein aus. So bleibt die Decke frei.

(7) Noch mehr Sicherheit: Lichtschranke „Easy“.
Die optionale Sicherheits-Lichtschranke „Easy“ erkennt Hindernisse und Personen und unterbricht im Zweifelsfalle den Schließvorgang des Tores.

(8) SmartHome kompatibel
Die SmartHome-fähigen Garagentor-Antriebe von Novoferm ermöglichen in Kombination mit den neuen Novoferm WiFi-Modulen die einfache Integration der Torsteuerung in Ihr bestehendes SmartHome-System. Unsere Technik ist mit gängigen Systemen kompatibel. Die Funktionen können per App oder Sprachsteuerung via Amazon Alexa und Google Home gesteuert werden.**

* Im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.
** Hardware und Funktionen sind abhängig von SmartHome-Systemen, Komponenten und Release.

HARMONISCHE OPTIK AUF DER TOR-INNENSEITE

Die Oberfläche der Tor-Innenseite ist in Verkehrsweiß, ähnlich RAL 9016 gehalten. Neben den Profilen bzw. Sektions-Endkappen in Verkehrsweiß, ähnlich RAL 9016 ist auch die Außenfarbe des Tores auf der Innenseite beim Torübergang nicht mehr zu sehen.

Das rechte Bild zeigt den einheitlichen Farbverlauf auf der Innenseite des neuen Premium-Sektionaltores EVOLUTION ISO 45 am Beispiel der Kopfsektion im Vergleich zu herkömmlichen Torlösungen.

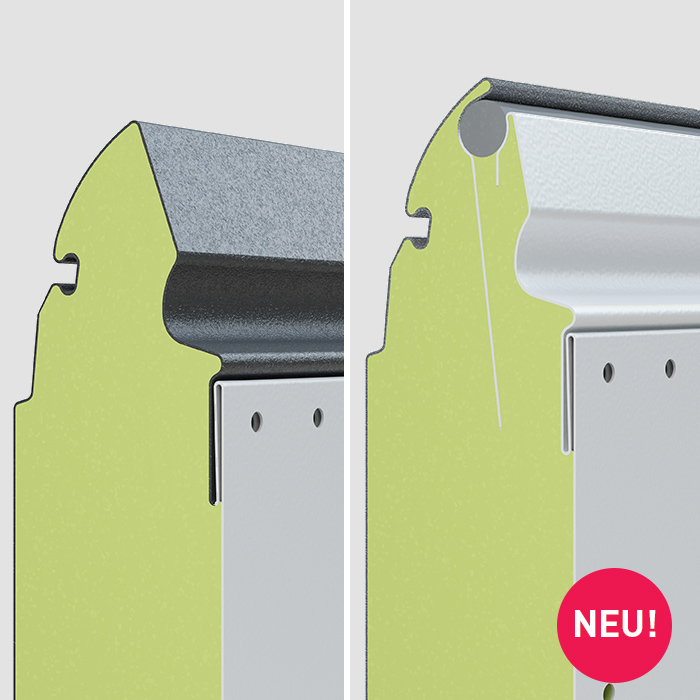

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5

Die neuen, thermisch getrennten Sektionen sind kompatibel zu den ISO 45 Sektionen der bisherigen Baureihe.

Aufgrund der bewährten ISO 45 Sektionsgeometrie ist die Abwärtskompatibilität gegeben.

VARIABLES BODENPROFIL

Das neue werkseitig vormontierte Bodenprofil gleicht Bodenunebenheiten bis zu 10 mm aus und erleichtert damit die sichere Montage des Tores.

Die 15 Langlöcher in der Aufnahme sorgen für hohe Flexibilität bei leichter Bodenunebenheit.

KUGELGELAGERTE TANDEMLAUFROLLEN

Als optionale Variante kann das Premium-Sektionaltor EVOLUTION ISO 45 gegen einen geringen Aufpreis mit hochwertigen, kugelgelagerten Tandemlaufrollen für einen geschmeidigen Lauf ausgestattet werden.

NEUE VORZUGSFARBEN/ TRENDFARBEN

Das Premium-Sektionaltor EVOLUTION ISO 45 ist auch in den fünf neuen, beliebten Trendfarben erhältlich:

Steingrau, ähnlich RAL 7030
Quarzgrau, ähnlich RAL 7039
Basaltgrau, ähnlich RAL 7012
Schiefergrau, ähnlich RAL 7015
Dunkelgrau, DB703

Für die weitere Individualisierung stehen Ihnen insgesamt vierzehn endlackierte, preisattraktive Vorzugsfarben und fast alle RAL-Farben zur Auswahl.

OBERFLÄCHEN, FARBEN UND AUSSTATTUNG

TOR-PRÄGUNGEN

Tor-Prägungen

Novoferm Premium-Sektionaltore Evolution erhalten Sie in allen 5 Tor-Prägungen, zahlreichen Oberflächen sowie in nahezu allen, modernen und endbeschichteten RAL-Farbtönen - passend zu Ihrer Hausarchitektur.

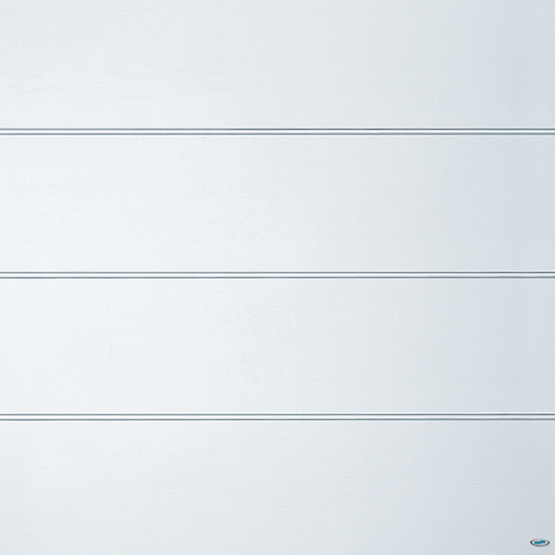

Elegante Großlamelle

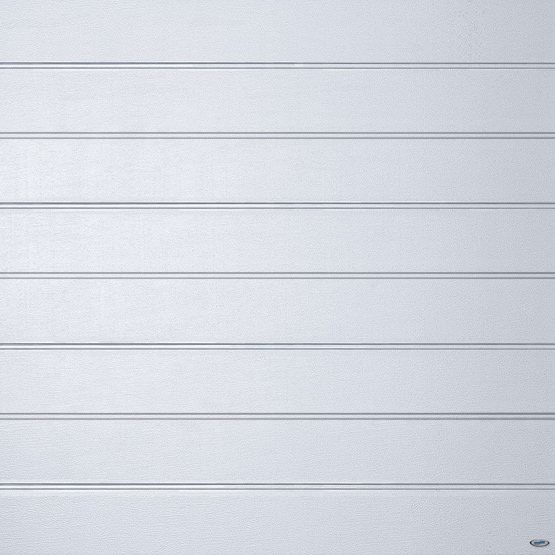

Moderne Großsicke

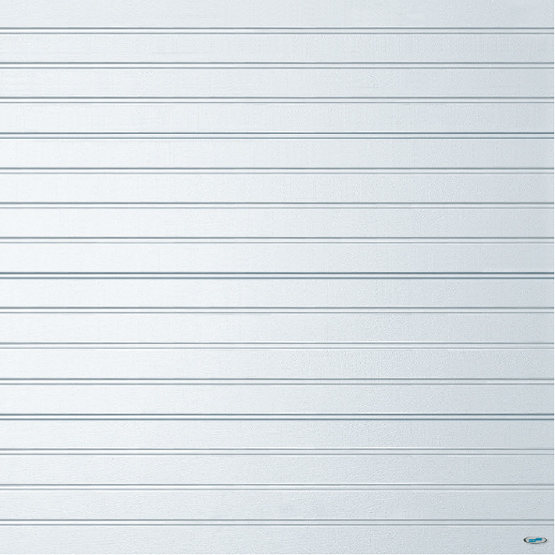

Waagerechte Sicke

Microline* (Großlamelle)

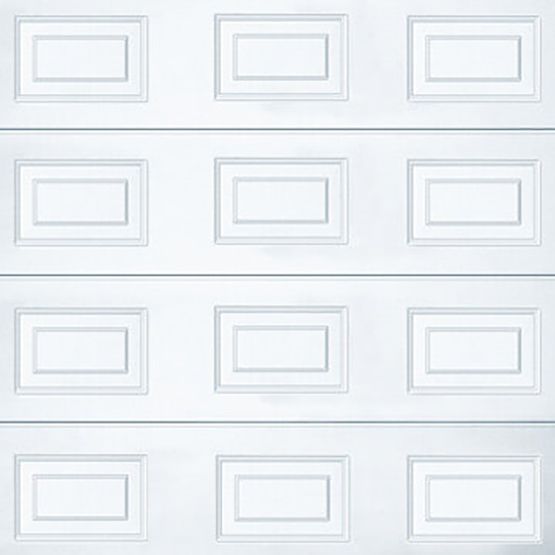

Kassettenoptik

Abbildungen für Einzelgaragen zeigen Torblattgröße 2.500 x 2.125 mm und für Doppelgaragen Torblattgröße 4.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.

Hinweis:
* Nur in Satin-Oberflächen Satin white (ähnlich RAL 9016), Satin Window grey (ähnlich RAL 7040), Satin grey (Mischfarbton) und Satin Dark grey (ähnlich RAL 7016) erhältlich.

Torblatt

Innenseite: Grundlackierung auf Polyurethanbasis, Verkehrsweiß, ähnlich RAL 9016

Außenseite Standard: Verkehrsweiß ähnlich RAL 9016 (grundbeschichtet)

Außenseite: Super-Color-Farben, RAL nach Wahl, Satin-Oberflächen oder Holz-Optiken gegen Aufpreis (endbeschichtet)

OBERFLÄCHEN

Oberflächen

Unsere Premium-Sektionaltore ISO 45 Evolution erhalten Sie auf Wunsch in dezent genarbter Woodgrain-Holzstruktur, in der elegant-glatten Oberfläche Noblesse, in vier Holz-Optiken, sechs, modernen Satin-Oberflächen sowie vier Microline-Motiven.

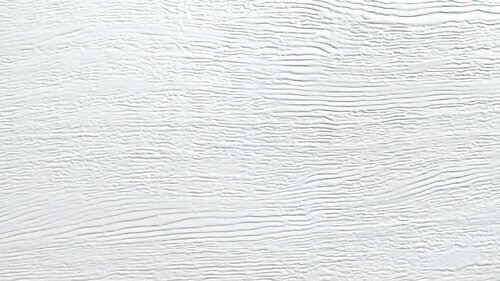

Woodgrain. Der robuste Klassiker mit dezent genarbter Holzstruktur

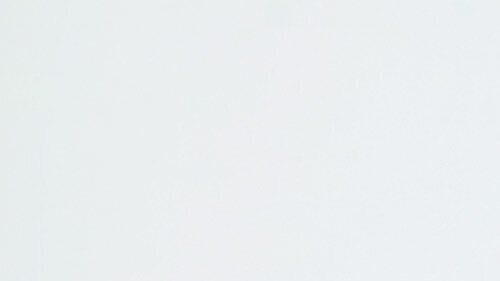

Noblesse (glatt). Die elegant-glatte Oberfläche, an der Schmutz und Nässe einfach abperlen

Holz-Optiken

Weiterhin erhalten Sie unsere Premium-Sektionaltore ISO 45 Evolution auf Wunsch in 4 Oberflächen in authentisch rustikaler Holz-Optik. Die Oberflächen sind endbeschichtet und witterungsbeständig. Die Holz-Optiken sind in den Tor-Prägungen Großsicke, Großlamelle und zum Teil in Kassette (nicht für Winchester und Night oak) erhältlich.

Golden oak (glatt)

Dark oak (glatt)

Winchester (glatt)

Night oak (glatt)

Satin-Oberflächen

Sie erhalten unsere Garagen-Sektionaltore Evolution iso 45 ebenfalls in sechs dekorativen, endbeschichteten, seidenmatten Satin-Oberflächen mit geringer Verschmutzungsneigung und besonderer Witterungsbeständigkeit.

Satin white,
ähnlich RAL 9016

Satin Window grey,
ähnlich RAL 7040

Satin grey,
(Mischfarbton)

Satin Dark grey,
ähnlich RAL 7016

Satin brown,
ähnlich RAL 8014

Satin black,
(Mischfarbton)

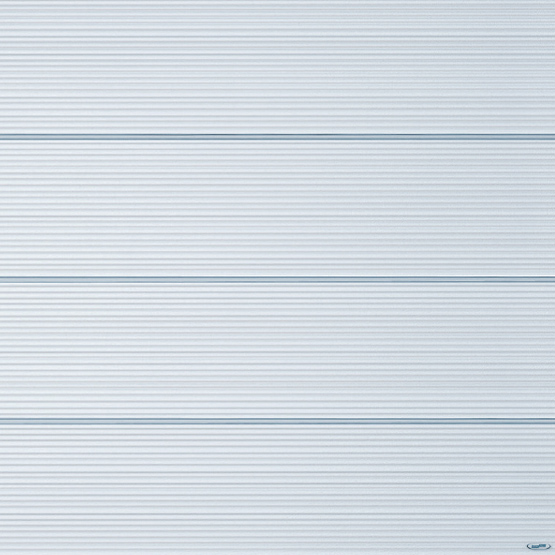

Microline-Motive

Exklusiv für das Motiv Großlamelle bei Premium-Sektionaltoren Evolution mit 45 mm Dämmung steht Ihnen unsere beliebte Industrietorprägung Microline (Großlamelle) in Satin white, Satin grey, Satin Dark grey und Satin Window grey zur Verfügung.

Hierbei handelt es sich um eine moderne, profilierte Wellenstruktur, die mit ausdrucksstarkem Licht-/ Schatteneffekt auffällt.

Microline
Satin white,
ähnlich RAL 9016

Microline
Satin Window grey,
ähnlich RAL 7040

Microline
Satin grey,
(Mischfarbton)

Microline
Satin Dark grey,
ähnlich RAL 7016

FARBEN

Mehr Farbe und Vielfalt erleben
Bei unserer Oberflächen in dezent genarbter Woodgrain-Holzstruktur oder bei der elegant-glatten Oberfläche “Noblesse” können Sie für die weitere Individualisierung zwischen 16 endlackierten, preisattraktiven Vorzugsfarben und fast allen RAL-Farben wählen.

Standard-Farbe

STANDARDFARBE

VORZUGSFARBEN / SUPERCOLOR-FARBEN und RAL NACH WAHL

Moosgrün,
ähnlich RAL 6005

Graualuminium,
ähnlich RAL 9007

Nussbraun,
ähnlich RAL 8011

Tannengrün,
ähnlich RAL 6009

Quarzgrau,
ähnlich RAL 7039

Sepiabraun,
ähnlich RAL 8014

Lichtgrau,
ähnlich RAL 7035

Basaltgrau,
ähnlich RAL 7012

RAL nach Wahl

Fenstergrau,
ähnlich RAL 7040

Dunkelgrau,
DB703

Weißaluminium,
ähnlich RAL 9006

Schiefergrau,
ähnlich RAL 7015

Steingrau,
ähnlich RAL 7030

Anthrazitgrau,
ähnlich RAL 7016

VERGLASUNGEN UND FENSTER

MÖCHTEN SIE MEHR LICHT IN IHRER GARAGE?
Sie haben bereits ein Tor in bestimmter Prägung und Farbe ins Auge gefasst, aber es ist Ihnen noch nicht individuell genug?

Dann werfen Sie doch mal einen Blick auf unsere attraktiven Verglasungsvarianten. Sie lenken nicht nur die Blicke auf Ihre Garage, sondern auch das Licht hinein. Was besonders angenehm ist, falls Sie Ihre Garage zusätzlich als Hobbyraum oder Werkstatt nutzen. Alle Novoferm Verglasungen sind aus witterungsbeständigem Acrylglas oder schlagzähem Polycarbonat gefertigt und zeichnen sich durch höchste Lichtdurchlässigkeit aus.

Fenster

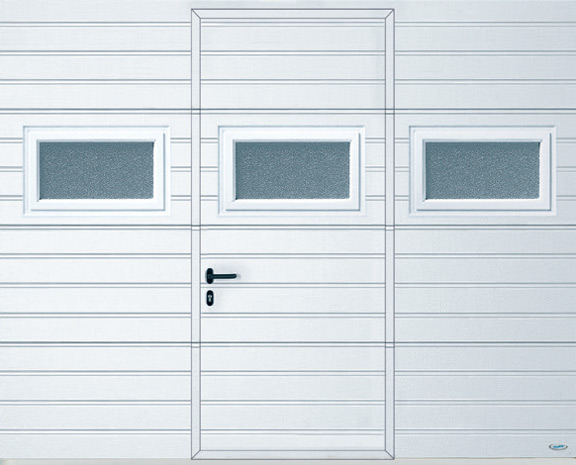

Standardfenster

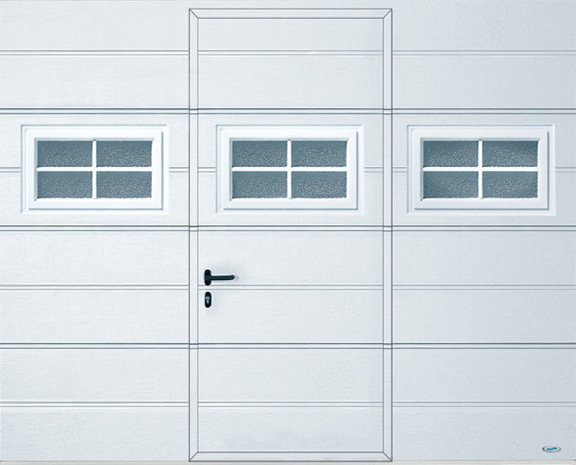

Kreuzfensteroptik

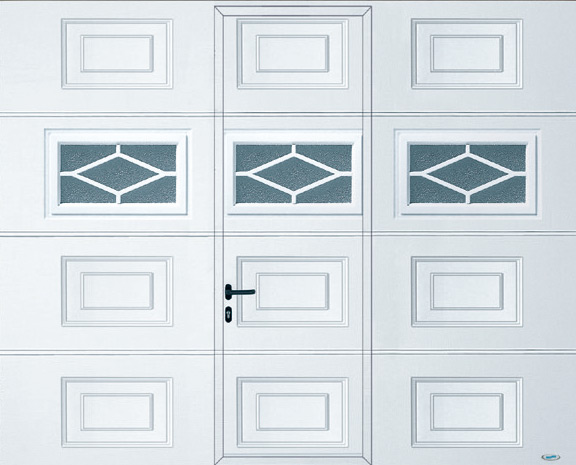

Rautenoptik

Motiv Sunrise

Abmessungen:

Innen: ca. 392 x 192 mm

Außen: ca. 460 x 260 mm

Fensterstärken:

Für die Tor-Motive waagerechte Sicke, Großsicke und Großlamelle:
Klare oder kristallklare 25 mm-Acrylglas-Mehrfachverglasung, bei Motiv Sunrise 20 mm Acrylglas-Mehrfachverglasung
Für das Tor-Motiv Kassette:
Klare oder kristallklare 20 mm-Acrylglas-Doppelscheibe

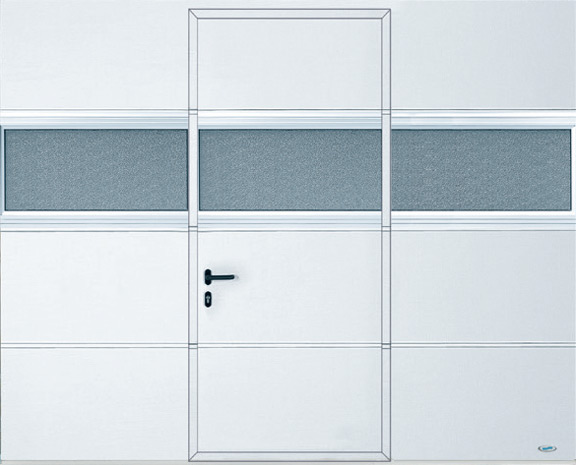

LICHTBAND

Scheibenstärke 16 mm

Acrylglas mit Kristallstruktur

Doppelscheibe Acrylglas

Stegdoppelplatte Polycarbonat

LICHTÖFFNUNGEN

Das Lichtband ist außerdem als kunststoffbeschichtetes Streckgitter erhältlich.

Hinweis:
Fenster und Lichtbänder werden bei Holz-Optiken und Satin-Oberflächen in einem entsprechenden Korrespondenzfarbton ausgeführt.

Edelstahl-gerahmtes Bullauge,
mit 10 mm-Acrylglas-Mehrfachverglasung*

Abmessungen:

Innen: ca. ø 290 mm
Außen: ca. ø 350 mm

* Nur für Tor-Motive Großsicke und Großlamelle

Rechteckfenster in RAL 9006 lackiert**

Abmessungen:

Innen: ca. 235 x 235 mm
Außen: ca. 320 x 320 mm

** Nur für Sektionaltore

TORGRIFFE

TORGRIFFE IN VIELEN MATERIALIEN UND FARBEN

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Edelstahl

Passende Torgriffe erhalten Sie in allen sechzehn Super-Color-Farben und RAL nach Wahl.

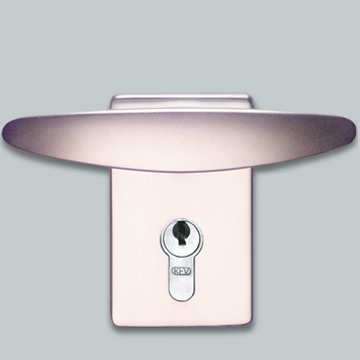

Aluminium
silberfarbig
eloxiert

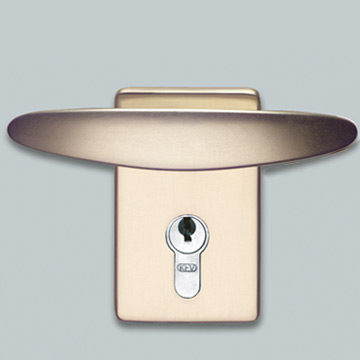

Aluminium
neusilberfarbig
eloxiert

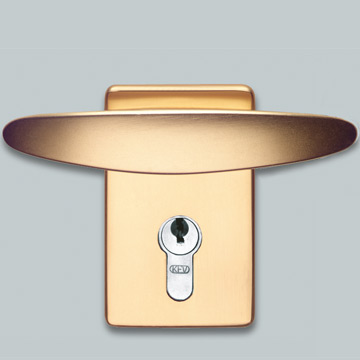

Aluminium
messingfarbig
eloxiert

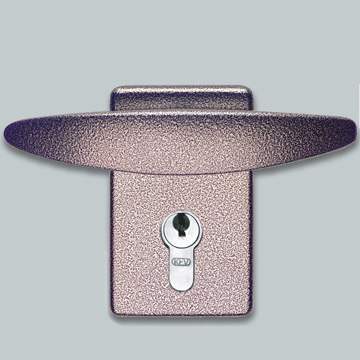

Aluminium
mit Rustikal-Struktureffekt

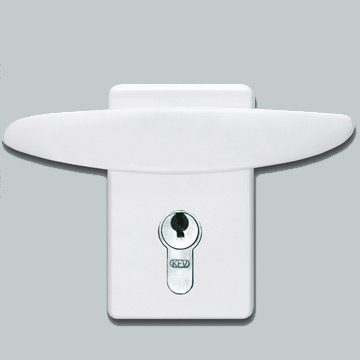

Aluminium
Verkehrsweiß

AUSSEN-BELEUCHTUNG DER GARAGE

Um Ihr Garagentor auch nach Sonnenuntergang ins rechte Licht zu rücken – und nebenbei Unbefugte fernzuhalten –, empfiehlt sich das LED-Beleuchtungs-Kit. Es tritt in spannenden Dialog mit anderen Lichtquellen, z. B. beleuchteten Fenstern, und setzt so die Gesamtarchitektur Ihres Hauses stimmungsvoll in Szene. Das Beleuchtungs-Kit besteht je nach Torbreite aus vier, sechs oder acht LEDs, die in einer U-förmigen Schiene gleichmäßig über die gesamte Torbreite verteilt sind.

Die Steuerung erfolgt wahlweise über den Handsender, mit dem Sie auch Ihren Antrieb bedienen, über eine separate Zeitschaltung oder einen Bewegungsmelder.

SPART PLATZ UND ENERGIE

Das flach konstruierte, aluminiumfarbene LED-Beleuchtungs-Kit (40 x 20 mm) wird platzsparend unter dem Garagensturz montiert, so dass nahezu die volle Durchfahrtshöhe erhalten bleibt. Langlebige LEDs sorgen für eine sehr helle Ausleuchtung bei minimalem Stromverbrauch. Die Beleuchtungseinheiten lassen sich je nach Torbreite beidseitig leicht kürzen, um eine exakte symmetrische Ausleuchtung des Tores zu erzielen.

IHRE VORTEILE IM ÜBERBLICK

Gleichmäßige Verteilung über die Torbreite:
4, 6 oder 8 LEDs bei bis zu 3.000, 4.000 oder 5.000 mm Torbreite
Separate Schaltung unabhängig von Antriebsfunktion möglich
Erhältliche Längen:
3 m, 4 m und 5 m – bei Bedarf kürzbar!
Steuerung von Tor und Licht mit einem Handsender möglich
Beleuchtung wahlweise mit oder ohne Torbewegung

Helle Ausleuchtung bei geringem Stromverbrauch
Witterungsgeschützte Beleuchtung
Platzsparende Montage unter dem Garagensturz
Lange Lebensdauer durch LED-Technik
Inkl. Netztrafo 230 V/12 V
Aluminium eloxiert

SICHERHEIT UND EINBRUCHHEMMUNG

MIT RC 2 GEPRÜFTEN GARAGEN-SEKTIONALTOREN VON NOVOFERM

Wir sind der Meinung, dass Einbruchschutz und Energieeffizienz zusammengehören. Deswegen gibt es die Novoferm Premium-Sektionaltor Evolution und iso 70 Premium-Plus nun auch in einbruchhemmender Ausführung (Widerstandsklasse RC 2 nach DIN/TS 18194:2020-07). Das mechanische Sicherungen am Garagentor Einbruchversuche erfolgreich abwehren, ist erwiesen: Weit über ein Drittel aller Einbrüche bleibt im Versuchsstadium stecken, weil sich das Tor nicht schnell genug aufbrechen lässt. Wer seine Garage also mit einem entsprechenden Tor schützen will, ist mit einbruchhemmenden Garagen-Sektionaltoren von Novoferm auf der sicheren Seite. In Kombination mit den Deckenantrieben Novomatic 423 oder Novomatic 563 S kann das Garagen-Sektionaltor die Widerstandsklasse RC 2 erreichen (iso 70 nur mit Novomatic 563 S). Beim Sektionaltor iso 70 Premium-Plus ist der Einbruchschutz sogar serienmäßig.

Sie erhalten Ihr Premium-Tor Evolution auf Wunsch in einbruchhemmender Ausführung mit Widerstandsklasse RC 2.

Montagebedingungen zur Erreichung der RC 2-Sicherheit!

weiterlesen

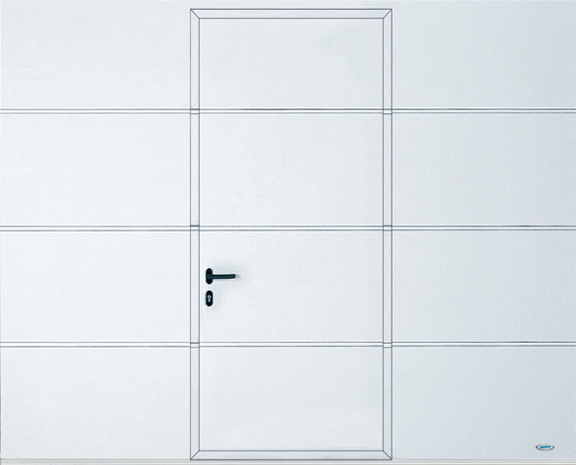

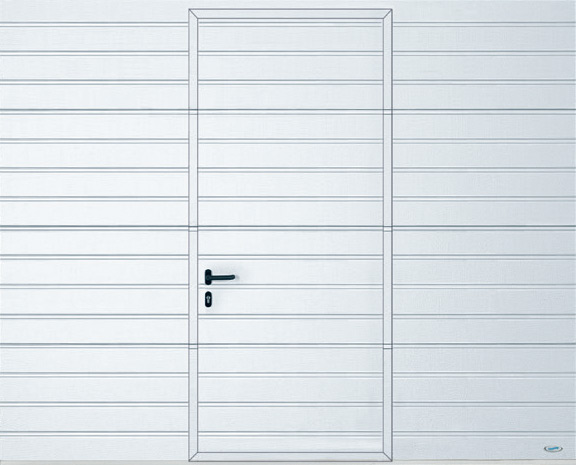

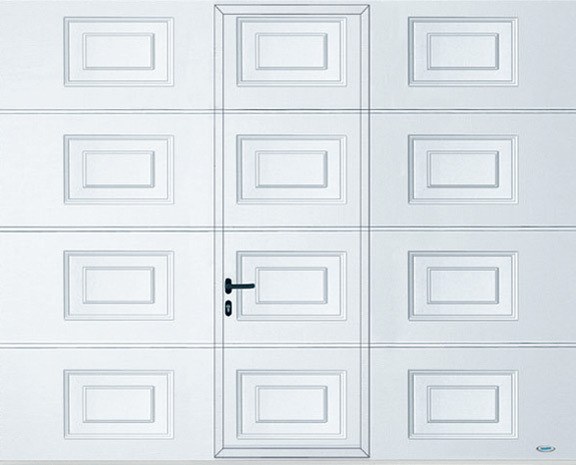

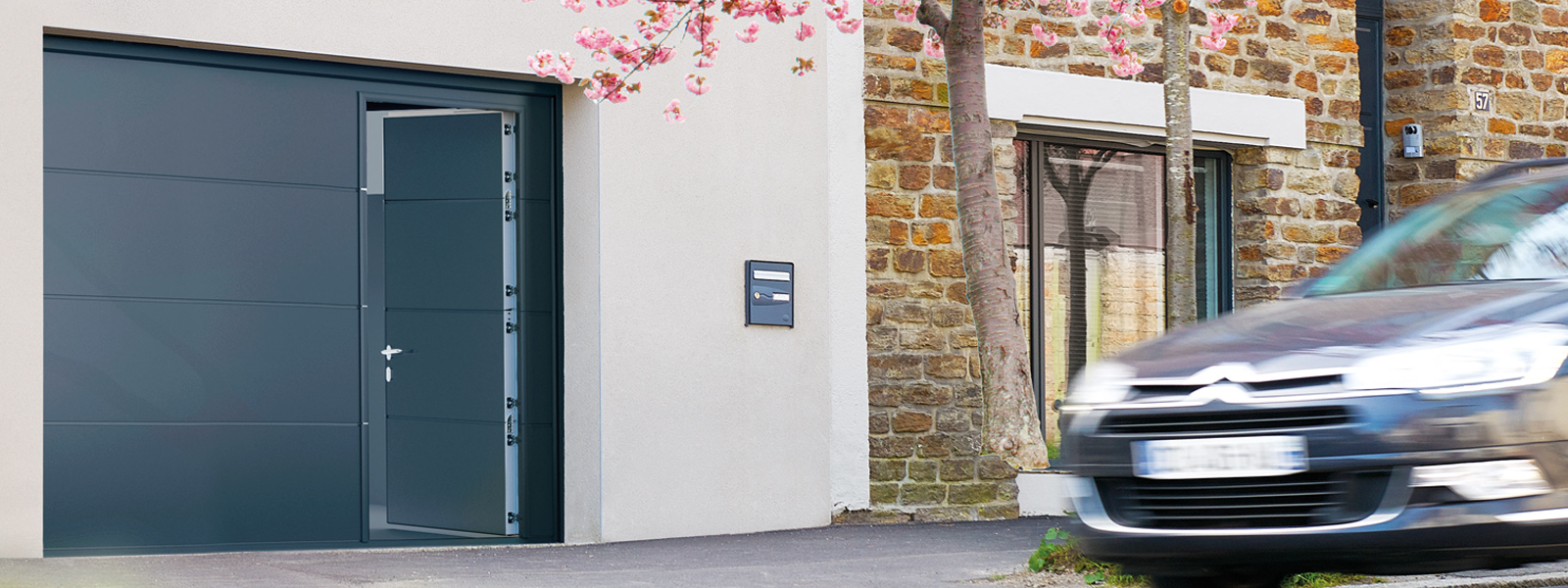

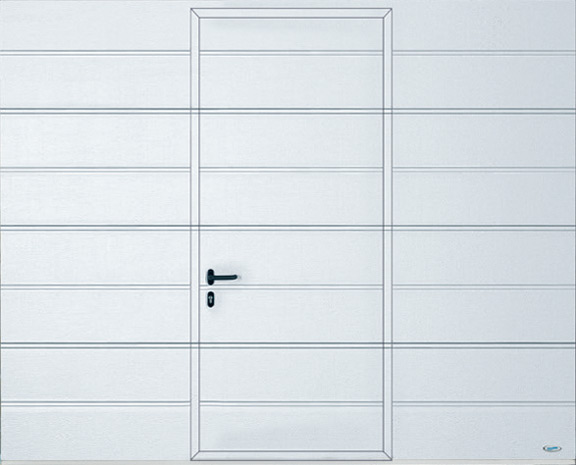

DIE PERFEKT INTEGRIERTE SCHLUPFTÜR (AUSSEN- / INNENÖFFNEND)

Falls Ihre Garage für eine Nebentür zu schmal ist, Sie aber nicht auf Komfort verzichten möchten, empfiehlt sich eine integrierte Schlupftür. Schlupftüren erhalten Sie für alle Premium-Sektionaltore EVOLUTION ISO 45 bis 5 m Breite. Sie bieten praktische 85 cm (bei Kassettenprägung 60 cm) Durchgangsbreite und perfekte Wärmedäm- mung durch doppelwandige Isolierung.

ÜBER DIE SCHWELLE

Der stabile Torblattrahmen sorgt in Kombination mit dem durch sechs Hohlkammern verstärkten Aluminium-Schwellenprofil für hohe Stabilität und Funktionalität, so dass sich der Grad der Durchbiegung des Torflügels auch im geöffneten Zustand des Tores/ beim Anheben des Torflügels auf ein Minimum reduziert.

Die schwarz eloxierte Aluminium-Türschwelle ist mit einer Höhe von nur 24 Millimetern Fahrrad- und Mofa-tauglich und ermöglicht einen bequemen Zugang.

TÜR SCHLIESST SELBSTTÄTIG

Dafür sorgt der serienmäßige außenöffnende Obentürschließer bei der außenöffnenden Schlupftür und der innenöffnende und nicht sichtbare Obentürschließer bei der innenöffnenden Schlupftür.

Das ist besonders praktisch, wenn Sie beide Hände voll zu tun haben, z.B. um Ihr Fahrrad, Moped oder Ihren Rasenmäher aus der Garage zu schieben.

SOFTLINE-PROFILE

Ästhetischer Gesamteindruck des Tores durch Softline-Profile (abgerundet) und verdeckt liegende Bänder. Der Türblattrahmen ist serienmäßig in Verkehrsweiß, ähnlich RAL 9016, lackiert.

Gegen einen geringen Mehrpreis ist für alle übrigen RAL-Farbtöne eine Lackierung in Torblattfarbe möglich.

Bei beschichteten Torblättern (Holztöne – bei innenöffnenden Schlupftür nur Golden oak – Satin white, Satin Window grey, Satin grey, Satin Dark grey und Satin brown) wird der Torblattrahmen gegen einen Mehrpreis in einem optisch passenden Korrespondenzton lackiert.

SICHERE MEHRFACHVERRIEGELUNG

Schützen Sie sich und Ihr Eigentum. Wenn Ihre Garage einen direkten Zugang zum Haus hat, als Hobbyraum genutzt wird oder ein wertvolles Mountain-Bike darin aufbewahrt wird, empfiehlt sich eine Mehrfachverriegelung der Schlupftür.

Jede Sektion der Schlupftür wird dabei über eine eigene Schlosseinrichtung verriegelt und kann bequem von innen und außen über das Profilzylinder-Schloss zentral betätigt werden.

Bei der Innenöffnenden Schlupftür ist die Mehrfachverriegelung serienmäßig.

SCHLUPFTÜRFÜLLUNGEN

Waagerechte Sicke
(nur in Woodgrain)

Großsicke

Großlamelle

Kassettenoptik
(nur in Woodgrain)

Hinweis:
Schlupftür-Rahmenprofile werden bei Holz-Optiken und Satin-Oberflächen in einem entsprechenden Korrespondenzfarbton ausgeführt.
Schlupftüren erhalten Sie für Exklusivtore in oben gezeigten Prägungen.

VERGLASUNGEN

Standardfenster

Kreuzfenster

Lichtband

Rautenfenster

Hinweis:
Verglasungsvarianten für alle Torprägungen: Standardfenster, Kreuzfenster, Lichtband oder Rautenfenster.
Abbildungen zeigen Torblattgröße 2.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.

GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB

Novoferm empfiehlt Ihnen den Kauf eines Garagentores zusammen mit einem Garagentor-Antrieb, denn wer heute ein neues Garagentor kauft möchte nicht nur, dass es schön aussieht, sondern auch, dass es leicht aufgeht. Mit einem elektrischen Antrieb heben Sie das Komfortniveau Ihrer Garage auf Knopfdruck und schalten Unannehmlichkeiten aus – ganz einfach per Klick auf die Funkfernsteuerung oder Steuerung mit einer App.

Alle Novoferm Antriebe sind in Kombination mit Novoferm Toren geprüft. Das garantiert Ihnen höchste Funktionssicherheit und Langlebigkeit. Und dank praktischer Notentriegelung kommen Sie auch dann immer rein, wenn der Strom einmal ausfällt.

Auswahl Garagentor-Antriebe

Wählen Sie Ihren elektrischen Tor-Antrieb:

NovoPort^® Speed-Antrieb für Sektionaltore, Seitenmontage

Novomatic-Antriebe für Sektional- und Schwingtore, Deckenmontage

Antrieb für Rolltore,
Seitenmontage

ZUBEHÖRE FÜR ANTRIEBE

Zu einer Wunschausstattung gehört auch das passende Zubehör.
Weil Menschen nun mal verschiedene Wünsche haben und weil auch die baulichen Gegebenheiten an einer Garage oder einem Schiebetor nicht immer gleich sind, finden Sie bei uns ein reichhaltiges Zubehörprogramm, mit dem Sie unsere Systeme so ausstatten können, dass sie zu Ihren individuellen Anforderungen passen.

Tor-Steuerung über App / Einfach in gängige SmartHome-Systeme einbindbar

Zubehör für Tor-Antriebe - Fernsteuerungen, Taster, Lichtschranken, LED-Lichtleisten,…

Inspirationen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) -Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Holz-Optik - Winchester (glatt)

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Satin grey
Farbe: Mischfarbton

Nur bei Novoferm Sektionaltoren
mit NovoPort-Seitenantrieb
mit integriertem Taster

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin grey
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Window grey
Farbe: Fenstergrau, ähnlich RAL 7040
Fenster: mit Bullaugen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Weißaluminium, ähnlich RAL 9006
Fenster: mit Bullaugen (Edelstahl-gerahmt)

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Zubehör: mit LED-Lichtleiste für Außenbeleuchtung

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Schiefergrau, ähnlich RAL 7015

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Fenstergrau, ähnlich RAL 7040

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe linkes Tor: Verkehrsweiß, ähnlich RAL 9016
Farbe rechtes Tor: Stahlblau, ähnlich RAL 9011

Garagen-Sektionaltor aus Stahl
in 20, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Graualuminium, ähnlich RAL 9007

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Microline (Großlamelle)
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

TECHNIK UND DETAILS

ZUGFEDERTECHNIK WAHLWEISE

Unsere Premium-Sektionaltore erhalten Sie wahlweise mit vertikalem Zugfedersystem (senkrechter Zugfeder) oder mit stabilen Torsionsfederwellen. Im Vergleich zu unseren Garagen-Sektionaltore mit 20 mm Dämmung erhalten Sie unsere hochwertigen Premium-Sektionaltore mit 45 mm Dämmung sowie unsere Premium Plus Sektionaltore mit besonders hoher Dämmung und einer Gesamt-Sektionsdicke von 70 mm (bis zu einer Größe von 3.000 x 2.750 mm (BxH))* gegen einen geringen Aufpreis mit Torsionsfederwellen, mit wartungsfreier, nach DIN EN 12604 geprüfter Federbruchsicherung. Alle größeren Varianten erhalten Sie im Standard mit unseren Torsionsfederwellen. So wird das Tor auch bei Federbruch sicher gehalten und kann wieder nach oben bewegt werden.

* Gilt bei Ausführungen in Oberfläche Woodgrain.
Bei glatten Oberflächen mit bis zu einer Größe von 3.000 x 2.500 mm.

DETAILS ZU FEDERTECHNIKEN

SENKRECHTE ZUGFEDER - AUCH IDEAL FÜR DIE RENOVIERUNG

Die Garagen-Sektionaltore iso 20 und iso 45 mit Breiten von bis zu 3.000 mm und einer Höhe von 2.500 mm (glatt) bzw. 2.750 mm (Woodgrain) bekommen Sie mit vertikalem Zugfedersystem. Dies ist bei iso 70 nur bis 3.000 mm (Breite) und 2.375 mm (Höhe) möglich.

Mit nur 80 mm Anschlagsbreite je Seite sind diese Tore auch ideal für die Renovierung.

1. Eingriffgeschützte Umlenkrolle
Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit U-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.

2. Seilaufnahme
Die neue Seilaufnahme sorgt mit dem Drahtseilhalter für einen sicheren Seillauf in der Winkelzarge, ohne dass die Seile die isolierte Sektion berühren. Die separate Torblattführung sorgt für eine optimalen Schließposition des Torblattes.

3. Integrierte Zahnriehmenbefestigung
Das Formenendstück beinhaltet eine sichere Befestigung des wartungsfreien NovoPort®-Zahnriemen.

4. Mehrfach-Zugfederpakete
Für Zugfedertore: Die Feder wird am oberen Ende des Federpaketes eingestellt. Senkrechte Zugfedern ermöglichen geringe Einbautiefen und brauchen wenig Platz.

5. NovoPort^® - Einzigartig & flexibel
Das Antriebssystem NovoPort^® sorgt im Betrieb und bei der Montage für höchsten Komfort. Der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links.

6. Fingerklemmschutz
Die Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus – von innen und von außen.

7. Eingreifschutz und innen liegende Seilführung
Die Winkelzargen verhindern ein Eingreifen zwischen Torblatt und Zarge weitgehend. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.

Torsionsfederwellen für iso 45

Unsere hochwertigen iso 45 und iso 70 Sektionaltore erhalten Sie (bis zu einer Größe von 3.000 x 2.750 mm (BxH))* gegen einen geringen Aufpreis mit Torsionsfederwellen, mit wartungsfreier, nach DIN EN 12604 geprüfter Federbruchsicherung.

Alle größeren Varianten erhalten Sie im Standard mit unseren Torsionsfederwellen. So wird das Tor auch bei Federbruch sicher gehalten und kann wieder nach oben bewegt werden.

* Gilt bei Ausführungen in Oberfläche Woodgrain.
Bei glatten Oberflächen mit bis zu einer Größe von 3.000 x 2.500 mm.

Die Pluspunkte im Überblick

Einfache Montage bei niedriger Bauhöhe
Einfache Einstellung der Feder
Kürzere horizontale Schienen (weniger Platzbedarf)
Einfache und schnelle Montage des NovoPort^®

Standardmäßig ein geringer Sturzbedarf
Zudem erhalten Sie das senkrechte Zugfedersystem bei iso 45- und iso 70-Sektionaltoren günstiger im Vergleich zur Torsionsfedervarian

NORMGRÖßEN - SENKRECHTE ZUGFEDER

NORMGRÖßEN - SENKRECHTE ZUGFEDER (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)

Normgröße
Bestellmaß (BMR)	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß	Rahmenaußenmaß (RAM)	Garageninnenmaß (GIB)	Einbautiefe (EBT)	Deckenhöhe (DH)	Lichte Durchfahrtshöhe (LDH)
Breite x Höhe	Breite x Höhe	Breite x Höhe	*(min.) (opt.)**	Einbautiefe (EBT)	(min.) Handbetrieb/ NovoPort®	Handbetrieb (mit Klammer)	Antrieb
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

RENOVIERUNGSGRÖSSEN - SENKRECHTE ZUGFEDER

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor Novoferm K®/ Wettbewerbsfabrikaten			Neue Renovierungsgröße
Bestellmaß (BMR)	Rahmenaußenmaß (RAM)	Lichte Durchfahrtshöhe (LDH)	Bestellmaß (BMR)	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß	Rahmenaußenmaß (RAM)	Garageninnenmaß (GIB)	Einbautiefe (EBT)	Deckenhöhe (DH)	Lichte Durchfahrtshöhe (LDH)
Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	*(min.) (opt.)**	Einbautiefe (EBT)	(min.) Handbetrieb/ NovoPort®	Handbetrieb (mit Klammer)	Antrieb
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

VORNELIEGENDE TORSIONSFEDERWELLE (VL)

WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK

Normgrößen
Bestellmaß (BRM)	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß	Rahmenaußenmaß (RAM)	Einbautiefe (EBT)	Garageninnenmaß (GIB)	Deckenhöhe (DH)	Durchfahrtshöhe (LDH) Stahltore		Lichte Durchfahrtshöhe (LDH) Holztore
Breite x Höhe	Breite x Höhe	Breite x Höhe	Einbautiefe (EBT)	*(min.) (opt.)**	(min.) Handbetrieb/ NovoPort®	Handbetrieb (mit Klammer)	Antrieb	Handbetrieb (mit Klammer)	Antrieb
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	–	–
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	–	–
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	–	–
Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung verstärkte Winkelzarge, Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

RENOVIERUNGSGRÖSSEN - VORNELIEGENDE TORSIONSFEDERWELLE (VL)

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor Novoferm K®/ Wettbewerbsfabrikaten			Neue Renovierungsgröße
Bestellmaß (BMR)	Rahmenaußenmaß (RAM)	Lichte Durchfahrtshöhe (LDH)	Bestellmaß (BMR)	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß	Rahmenaußenmaß (RAM)	Garageninnenmaß (GIB)	Einbautiefe (EBT)	Deckenhöhe (DH)	Lichte Durchfahrtshöhe (LDH)
Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	Breite x Höhe	*(min.) (opt.)**	Einbautiefe (EBT)	(min.) Handbetrieb/ NovoPort®	Handbetrieb (mit Klammer)	Antrieb
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

NORMGRÖßEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL)

NORMGRÖßEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL) - (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)

Normgröße
Bestellmaß (BMR) Breite x Höhe	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß Breite x Höhe	Rahmenaußenmaß (RAM) Breite x Höhe	Einbautiefe (EBT)	Garageninnenmaß (GIB) *(min.) (opt.)**	Deckenhöhe (DH) (min.) Handbetrieb/ NovoPort®	Lichte Durchfahrtshöhe (LDH) Stahltore		Lichte Durchfahrtshöhe (LDH) Holztore
Bestellmaß (BMR) Breite x Höhe		Rahmenaußenmaß (RAM) Breite x Höhe	Einbautiefe (EBT)	Garageninnenmaß (GIB) *(min.) (opt.)**		Handbetrieb (mit Klammer)	Antrieb	Handbetrieb (mit Klammer)	Antrieb
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

Renovierungsgrößen - Hintenliegende Torsionsfederwelle (HL)

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor Novoferm K®/ Wettbewerbsfabrikaten			Neue Renovierungsgröße
Bestellmaß (BRM)	Rahmenaußenmaß (RAM)	Lichte Durchfahrtshöhe (LDH)	Bestellmaß (BRM)	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß	Rahmenaußenmaß (RAM)	Garageninnenmaß (GIB)	Einbautiefe (EBT)	Deckenhöhe (DH)	Lichte Durchfahrtshöhe (LDH)
Breite x Höhe	Breite x Höhe	Breite x Höhe	(min.)	Breite x Höhe	Breite x Höhe	*(min.) (opt.)**	Einbautiefe (EBT)	(min.) Handbetrieb/ NovoPort^®	Handbetrieb (mit Klammer)	Antrieb
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung verstärkte Winkelzarge, Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). Alle Angaben in mm.

Einbaumaße - Dachfolgebeschlag für TYP ISO 45

Einbaumasse Vorneliegende Welle (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Einbaumasse Hintenliegende Welle (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Korrespondenzfarbtöne

Korrespondenzfarbtöne für Fenster, Lichtbänder und Alu-Profilen bei Türen

Oberflächen	Korrespondenzfarbton
Golden oak	ähnlich RAL 8007
Dark oak	ähnlich RAL 8028
Mahagoni	Mischfarbton
Winchester	ähnlich RAL 8001
Night oak	ähnlich RAL 8022
Satin white	ähnlich RAL 9016
Satin grey	Mischfarbton
Satin Dark grey	ähnlich RAL 7016
Satin Window grey	ähnlich RAL 7040
Satin brown	ähnlich RAL 8014
Satin black	Mischfarbton

Montage

Wie montiere ich Novoferm Sektionaltore?

Das folgende Video verdeutlicht Ihnen schrittweise die Montage von Novoferm Sektionaltoren. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.

MONTAGE EINES AUTOMATISCHEN SEKTIONALTORES

Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Garagen-Sektionaltore am Beispiel des Typs ISO 45 mit Antrieb Novomatic 563 S mit senkrechter Zugfeder sowie die Vorteile in visuell ansprechender Form verdeutlicht.

Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Sektionaltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Kontakt aufnehmen Angebot anfordern Broschüre bestellen Planungsunterlagen anfordern

Noch mehr Dämmung?

Premium-Sektionaltore mit dem Extra Plus an Dämmung

Die besonders hohe Dämmung unterstützt dabei, dass Ihre Garage mit angrenzendem oder überbautem Wohnraum auch im Winter nicht auskühlt. So vermeiden Sie Wärmeverluste und unterstützen aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes. Dann entscheiden Sie sich für Premium-Sektionaltore mit einer Gesamt-Sektionsdicke von 70 mm von Novoferm!

Premium-Sektionaltor iso 70
