PREMIUM-PLUS SEKTIONALTORE AUS STAHL
SEKTIONALTORE MIT 70 MM DICKE UND MAXIMALER DÄMMUNG
Ihr Extra Plus an Dämmung. Mit dem neuen Garagen-Sektionaltor Premium-Plus ist Ihre Garage gegen Wind und Wetter gewappnet.
Die besonders hohe Dämmung unterstützt dabei, dass Ihre Garage mit angrenzendem oder überbautem Wohnraum auch im Winter nicht auskühlt. So vermeiden Sie Wärmeverluste und unterstützen aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes.
Sie wollen, neben höchster Qualität und größtem Komfort, eine maximale Energieeffizienz und die bestmögliche Sicherheit?
Dann entscheiden Sie sich für Premium-Sektionaltore mit einer Gesamt-Sektionsdicke von 70 mm von Novoferm!
Premiumtor mit maximaler Dämmung
Novoferm Garagen-Sektionaltore in der 70er Ausführung haben einen 67 mm dicken Isolier-Hartschaumkern (Gesamtdicke der Sektion: 70 mm) für maximale Wärmedämmung.
Große Auswahl an Motiven / Farben
Sektionaltore erhalten Sie in zwei Tor-Prägungen, vielen Oberflächen sowie in nahezu allen, modernen und endbeschichteten RAL-Farbtönen - passend zu Ihrer Hausarchitektur.
SmartHome-fähig / Innovativ
Der nur bei Novoferm erhältliche und smarthome-fähige NovoPort-Antrieb wird nicht an der Decke montiert und bietet viele Vorteile (integrierter Toröffner, einfache Montage,…)
Ihre Pluspunkte im Überblick
- Für Privatgaragen bis 5.500 mm Breite
- Besonders hohe Wärme- und Schalldämmung der Sektionen mit einem Wärmedämmwert von U(p) = 0,34 W/m²K und einer Gesamt-Sektionsdicke von 70 mm
Patentierte thermisch getrennte Sektionen
- Auf Wunsch auch mit Fenstervarianten und Lichtöffnungen in 3-facher Verglasung erhältlich
- Novoferm Thermo-Zargen-Set sorgt auf Wunsch ergänzend für eine zusätzlich bis zu 15 % bessere Wärmedämmung*
- Moderne und energiesparende LED-Beleuchtung bei Novoferm Garagentor-Antrieben und Zusatzausstattungen (z. B. Lichtleisten)
- Garagentor-Antriebe mit geringer Energieaufnahme von nur 0,5 Watt im Stand-by-Betrieb
- Große Auswahl an modernen und endbeschichteten Oberflächen und Farben
- Harmonisches Erscheinungsbild der Innenseite des Tores durch glatte Oberfläche sowie farblich mit dem Torblatt abgestimmte einheitliche Details (Scharniere, Profile …)
- Geprüfte Sicherheit nach Widerstandsklasse RC 2 (nach DIN/TS 18194:2020-07) möglich
- Höchste Personensicherheit durch Fingerklemmschutz innen und außen
- Zuverlässige Erkennung von Hindernissen und Personen durch zusätzlich erhältliche Sicherheits-Lichtschranke „Easy“
- Geschmeidiger Torlauf durch kugelgelagerte Edelstahl-Tandemlaufrollen sowie flüsterleise Garagentor-Antriebe
TOR-MERKMALE UND HIGHLIGHTS

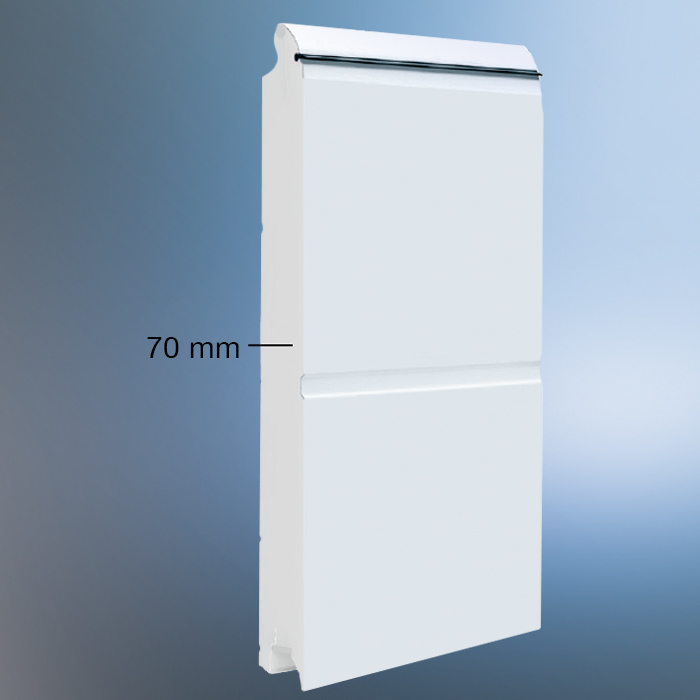

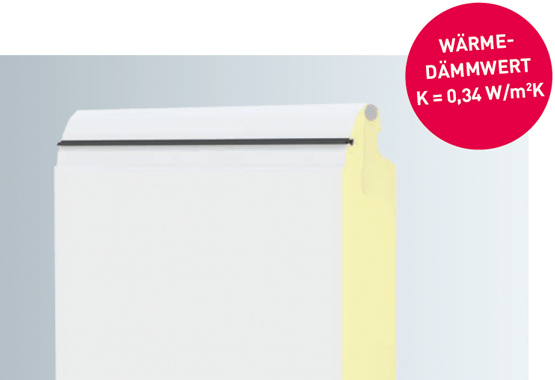

BESONDERS HOHE WÄRME- UND SCHALLDÄMMUNG
BESONDERS HOHE WÄRME- UND SCHALLDÄMMUNG
Die patentierten thermisch getrennten Sektionen mit einer Gesamtdicke von 70 mm sorgen in Kombination mit dem PUR-Hartschaumkern des Sektionaltores für eine besonders hohe Wärme- und Schalldämmung.
Die zusätzlichen Dichtungen zwischen den Sektionen sowie die doppelte Bodendichtung an der Tor-Unterkante unterstützen ergänzend die Wärmedämmung und reduzieren Wärmeverluste.

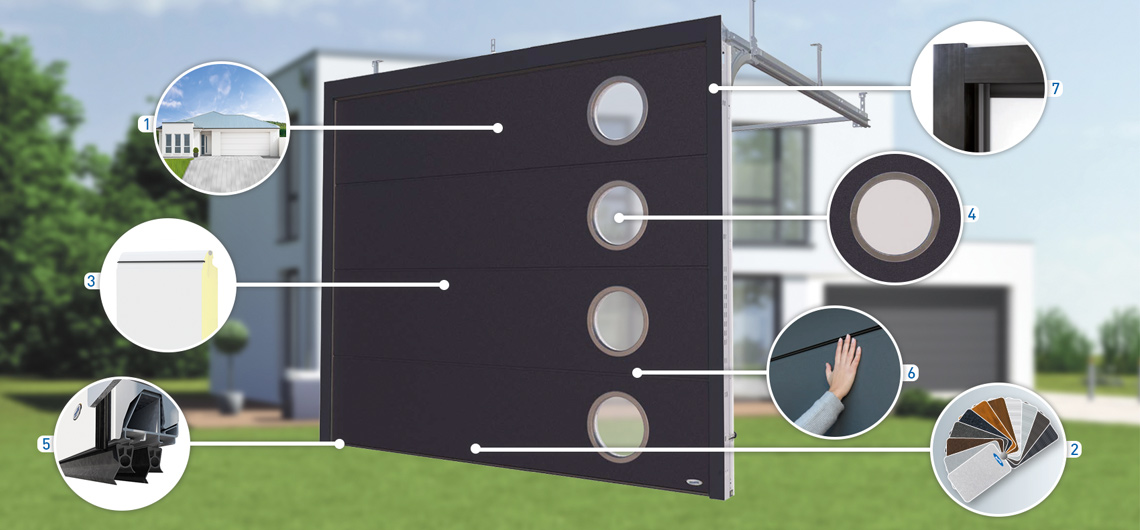

HIGHLIGHTS AUßEN
PREMIUM-QUALITÄT, DIE SIE SEHEN KÖNNEN
(1) Für Privatgaragen bis 5.500 mm Breite
Garagen-Sektionaltore Premium-Plus sind ideal für Privatgaragen bzw. Doppelgaragen bis zu einer Breite von 5,50 m bei Neubau und Renovierung geeignet.
(2) Große Auswahl an endbeschichteten Oberflächen und Farben
Premium-Plus-Sektionaltore in lackierten Ausführungen, Holz-Optiken und unseren Satin-Oberflächen sind endbeschichtet. Die wertigen Oberflächen sind unempfindlicher gegenüber äußeren Einflüssen und verleihen Ihrer Garage eine edle Optik.
(3) Doppelwandig und isoliert
Unsere Stahlsektionen werden ausschließlich in doppelwandiger Sandwich-Bauweise gefertigt und mit einem wärmedämmenden PUR-Hartschaumkern gefüllt. Mit einer Dicke von ≈67 mm (Wärmedämmwert U(p) = 0,34 W/m2K) sorgt er für eine besonders hohe Wärme- und Schalldämmung.
(4) Fenstervarianten in 3-facher Verglasung
Auch mit Fenstervarianten in 3-facher Verglasung erhältlich, die neben der hohen Wärmedämmung für höchste Lichtdurchlässigkeit sorgen.
(5) Doppelte Bodendichtung
Die doppelte Bodendichtung an der Tor-Unterkante garantiert bestmöglichen Schutz vor Wasser und Schmutz und gleicht kleinere Bodenunebenheiten aus. Durch die gleich doppelte Dichtung wird der Wärmeverlust reduziert.
(6) Fingerklemmschutz innen und außen
Die spezielle Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus. Bei Novoferm ergibt sich auch auf der Innenseite keine Klemmstelle.
(7) Thermo-Zargen-Set
Das optionale Dicht- und Dämmleistensystem verbessert die bis zu 15 %* bessere Wärmedämmung durch die 3-seitige thermische Optimierung der Zarge bei Montage hinter der Öffnung und unterstützt aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes.
* Der Leistungswert ist tormotiv- und torgrößenabhängig.

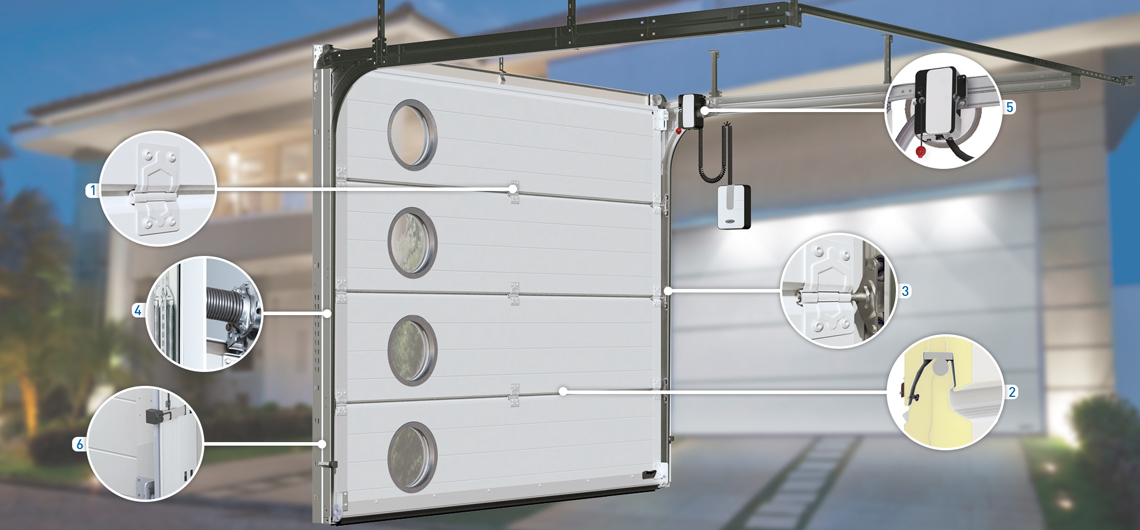

HIGHLIGHTS INNEN
DAS STECKT IM INNEREN DES PREMIUM-TORES
(1) Einheitliches Erscheinungsbild der Tor-Innenseite
Ein optisches Highlight bietet das Premium-Plus-Tor durch ein einheitliches Erscheinungsbild der Innenseite des Tores. Die elegant-glatte Oberfläche „Noblesse“ des Torblattes sowie Scharniere und Profile in Verkehrsweiß (ähnlich RAL 9016) werten den harmonischen Gesamteindruck optisch auf.
(3) Kugelgelagerte Tandemlaufrollen
Hochwertige, kugelgelagerte Tandemlaufrollen in Edelstahl-Verarbeitung sorgen für einen extrem gleichmäßigen und geschmeidigen Torlauf.
(5) NovoPort® – Einzigartig und flexibel
Das patentierte Antriebssystem NovoPort® mit integriertem Innendrucktaster und Torzustandsanzeige über Handsender sorgt für höchsten Komfort. Die innovative, flexible Seitenmontage, wahlweise rechts oder links, schließt Montagehindernisse von vornherein aus. So bleibt die Decke frei.
(2) Thermische Trennung
Die patentierten thermisch getrennten Sektionen mit PUR-Hartschaumkern und zusätzlichen Dichtungen zwischen den Sektionen liefern das EXTRA-PLUS an Wärmedämmung.
(4) Federtechnik wahlweise
Das Sektionaltor Premium-Plus kann bei kleineren Größen wahlweise mit Sicherheits-Mehrfach-Zugfederpaketen oder Torsionsfedern ausgestattet werden. Die senkrechten Zugfedern ermöglichen auch eine geringe Einbautiefe und bieten viele Möglichkeiten bei geringen Platzverhältnissen. Bei großen Größen wird das Tor mit Torsionsfederwellen ausgestattet, wahlweise vorne- oder hintenliegend.
(6) Sicherheits-Lichtschranke „Easy“
Die ergänzende Sicherheits-Lichtschranke „Easy“ erkennt Hindernisse und Personen zuverlässig und unterbricht im Zweifelsfalle den Schließvorgang des Tores.

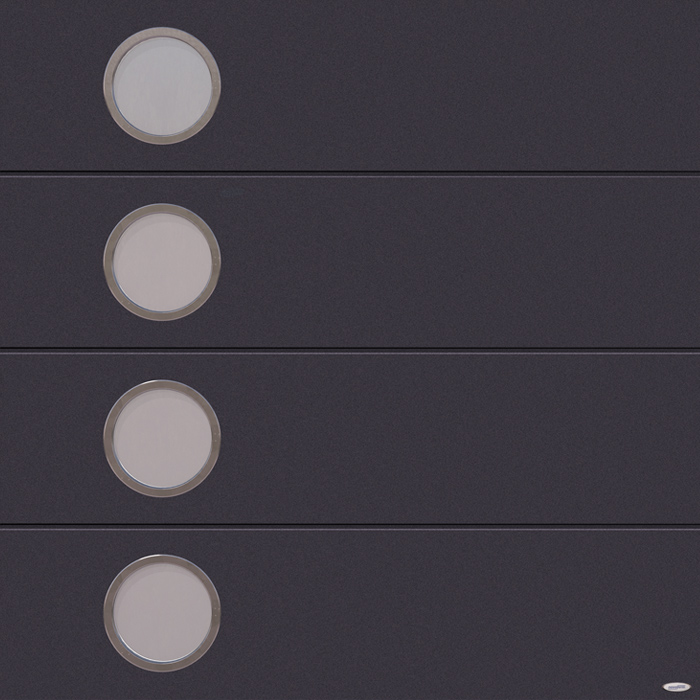

FENSTER MIT 3-FACHER VERGLASUNG
FENSTER MIT 3-FACHER VERGLASUNG
Unsere Garagen-Sektionaltore Premium-Plus sind ebenfalls mit Fenstervarianten in 3-facher Verglasung erhältlich, die neben der hohen Wärmedämmung für höchste Lichtdurchlässigkeit sorgen.

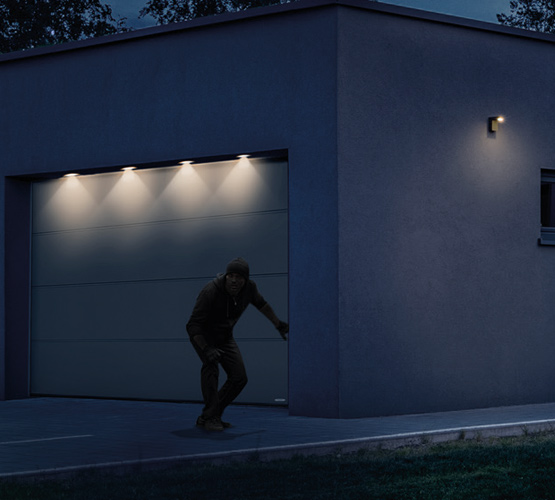

GEPRÜFTE SICHERHEIT
GEPRÜFTE SICHERHEIT
Das Premium-Plus ISO 70 von Novoferm bietet Sicherheit auf höchstem Niveau. Sie erhalten Ihr Premium-Plus ISO 70 auf Wunsch in einbruchhemmender Ausführung mit Widerstandsklasse RC 2.
Für noch mehr Sicherheit sorgen zudem der Fingerklemmschutz (innen und außen) und manipulationssichere Wechselcode-Handsender mit AES 128 bit-Verschlüsselung.

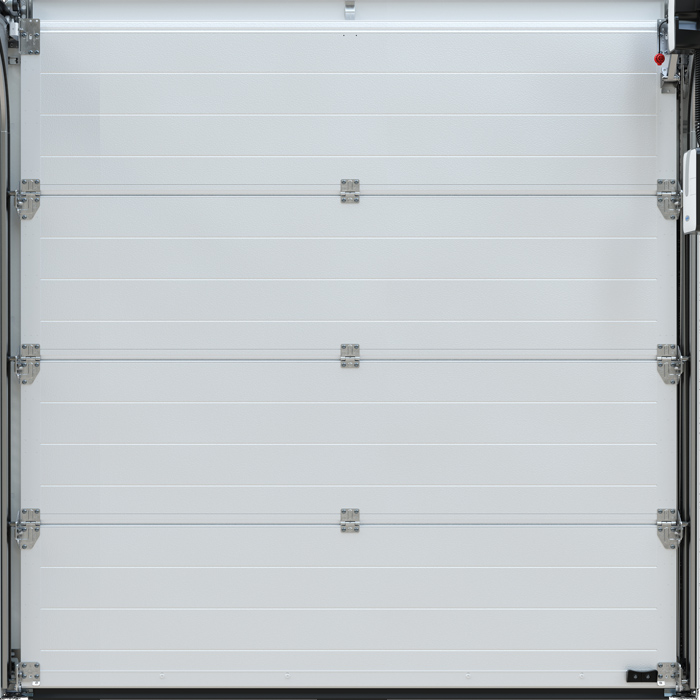

HOCHWERTIGE UND EINHEITLICHE TOR-INNENSEITE
HOCHWERTIGE UND EINHEITLICHE TOR-INNENSEITE
Im Vergleich zu herkömmlichen Toren ist das Garagen-Sektionaltor Premium-Plus ISO 70 auch von innen ein Hingucker!
Die Oberfläche der Tor-Innenseite ist in der elegant-glatten Oberfläche „Noblesse“ produziert. Weiterhin sind Torblatt, Scharniere und Profile durchgängig in Verkehrsweiß, ähnlich RAL 9016, für eine einheitliche Farbgebung und einen harmonischen Gesamteindruck.
Hochwertige, kugelgelagerte Tandemlaufrollen in Edelstahl-Verarbeitung sorgen ergänzend für einen extrem gleichmäßigen und geschmeidigen Torlauf.
OBERFLÄCHEN, FARBEN UND AUSSTATTUNG
TOR-PRÄGUNGEN
TOR-PRÄGUNGEN
Passend zu Ihrer Hausarchitektur!
Verleihen Sie dem Garagentor Ihre ganz persönliche Note – unsere Premium-Plus-Sektionaltore mit besonders hoher Dämmung erhalten Sie auf Wunsch in zwei Tor-Prägungen mit allen in den folgenden aufgeführten, endbeschichteten Oberflächen und Farben aus dem Novoferm Spektrum.
| Torblatt |
| Innenseite: Grundlackierung auf Polyurethanbasis, Verkehrsweiß, ähnlich RAL 9016 |
| Außenseite Standard: Verkehrsweiß, ähnlich RAL 9016 (grundbeschichtet) |
| Außenseite: Super-Color-Farben, RAL nach Wahl, Satin-Oberflächen oder Holz-Optiken gegen Aufpreis (endbeschichtet) |
OBERFLÄCHEN
OBERFLÄCHE NOBLESSE
HOLZ-OPTIKEN
Weiterhin erhalten Sie unsere Premium-Plus-Sektionaltore auf Wunsch in 4 Oberflächen in authentisch rustikaler Holz-Optik. Die Oberflächen sind endbeschichtet und witterungsbeständig.
SATIN-OBERFLÄCHEN
Sie erhalten unsere Premium-Plus-Sektionaltore ebenfalls in sechs dekorativen, endbeschichteten, seidenmatten Satin-Oberflächen mit geringer Verschmutzungsneigung und besonderer Witterungsbeständigkeit.
FARBEN
FARBEN
Mehr Farbe und Individualität erleben!
Unsere Premium Plus Garagen-Sektionaltor mit 70 mm Dämmung erhalten Sie in der elegant-glatten Oberfläche Noblesse, an der Schmutz und Nässe einfach abperlen. Für die weitere Individualisierung stehen Ihnen 14 endlackierte, preisattraktive Super-Color-Farben/ Vorzugsfarben und fast alle RAL-Farben zur Auswahl.
STANDARDFARBE
VORZUGSFARBEN / SUPERCOLOR-FARBEN UND RAL NACH WAHL
Gegen einen geringen Aufpreis erhalten Sie das Tor in einer RAL-Farbe Ihrer Wahl.
TORGRIFFE
TORGRIFFE
TORGRIFFE IN VIELEN MATERIALIEN UND FARBEN
Passende Torgriffe erhalten Sie in allen 16 Super-Color-Farben und RAL nach Wahl
VERGLASUNGEN UND FENSTER
VERGLASUNGEN VON KLASSISCH BIS MODERN
MÖCHTEN SIE MEHR LICHT IN IHRER GARAGE?
Sie haben bereits ein Tor in bestimmter Prägung und Farbe ins Auge gefasst, aber es ist Ihnen noch nicht individuell genug?
Dann werfen Sie doch mal einen Blick auf unsere attraktiven Verglasungsvarianten. Sie lenken nicht nur die Blicke auf Ihre Garage, sondern auch das Licht hinein. Was besonders angenehm ist, falls Sie Ihre Garage zusätzlich als Hobbyraum oder Werkstatt nutzen. Alle Novoferm Verglasungen sind aus witterungsbeständigem Acrylglas oder schlagzähem Polycarbonat gefertigt und zeichnen sich durch höchste Lichtdurchlässigkeit aus.
Fenster
Abmessungen:
- Innen: ca. 392 x 192 mm
- Außen: ca. 460 x 260 mm
Fensterstärke:
- Für die Torprägung Großsicke:
klare oder kristallklare 16 mm-Acrylglas-Doppelscheibe
LICHTÖFFNUNGEN
AUSSEN-BELEUCHTUNG DER GARAGE
AUSSEN-BELEUCHTUNG DER GARAGE
Um Ihr Garagentor auch nach Sonnenuntergang ins rechte Licht zu rücken – und nebenbei Unbefugte fernzuhalten –, empfiehlt sich das LED-Beleuchtungs-Kit. Es tritt in spannenden Dialog mit anderen Lichtquellen, z. B. beleuchteten Fenstern, und setzt so die Gesamtarchitektur Ihres Hauses stimmungsvoll in Szene. Das Beleuchtungs-Kit besteht je nach Torbreite aus vier, sechs oder acht LEDs, die in einer U-förmigen Schiene gleichmäßig über die gesamte Torbreite verteilt sind.
Die Steuerung erfolgt wahlweise über den Handsender, mit dem Sie auch Ihren Antrieb bedienen, über eine separate Zeitschaltung oder einen Bewegungsmelder.
SPART PLATZ UND ENERGIE
Das flach konstruierte, aluminiumfarbene LED-Beleuchtungs-Kit (40 x 20 mm) wird platzsparend unter dem Garagensturz montiert, so dass nahezu die volle Durchfahrtshöhe erhalten bleibt. Langlebige LEDs sorgen für eine sehr helle Ausleuchtung bei minimalem Stromverbrauch. Die Beleuchtungseinheiten lassen sich je nach Torbreite beidseitig leicht kürzen, um eine exakte symmetrische Ausleuchtung des Tores zu erzielen.
IHRE VORTEILE IM ÜBERBLICK
- Gleichmäßige Verteilung über die Torbreite:
4, 6 oder 8 LEDs bei bis zu 3.000, 4.000 oder 5.000 mm Torbreite - Separate Schaltung unabhängig von Antriebsfunktion möglich
- Erhältliche Längen:
3 m, 4 m und 5 m – bei Bedarf kürzbar! - Steuerung von Tor und Licht mit einem Handsender möglich
- Beleuchtung wahlweise mit oder ohne Torbewegung
- Helle Ausleuchtung bei geringem Stromverbrauch
- Witterungsgeschützte Beleuchtung
- Platzsparende Montage unter dem Garagensturz
- Lange Lebensdauer durch LED-Technik
- Inkl. Netztrafo 230 V/12 V
- Aluminium eloxiert
SICHERHEIT UND EINBRUCHHEMMUNG
SICHERHEIT UND EINBRUCHHEMMUNG
SICHERHEIT FÜR IHR ZUHAUSE
Wir sind der Meinung, dass Einbruchschutz und Energieeffizienz zusammengehören. Deswegen gibt es die Novoferm Premium-Sektionaltor Evolution und iso 70 Premium-Plus nun auch in einbruchhemmender Ausführung (Widerstandsklasse RC 2 nach DIN/TS 18194:2020-07). Das mechanische Sicherungen am Garagentor Einbruchversuche erfolgreich abwehren, ist erwiesen: Weit über ein Drittel aller Einbrüche bleibt im Versuchsstadium stecken, weil sich das Tor nicht schnell genug aufbrechen lässt. Wer seine Garage also mit einem entsprechenden Tor schützen will, ist mit einbruchhemmenden Garagen-Sektionaltoren von Novoferm auf der sicheren Seite. In Kombination mit den Deckenantrieben Novomatic 423 oder Novomatic 563 S kann das Garagen-Sektionaltor die Widerstandsklasse RC 2 erreichen (iso 70 nur mit Novomatic 563 S). Beim Sektionaltor iso 70 Premium-Plus ist der Einbruchschutz sogar serienmäßig.
Sie erhalten Ihr Premium-Tor Evolution auf Wunsch in einbruchhemmender Ausführung mit Widerstandsklasse RC 2.
Montagebedingungen zur Erreichung der RC 2-Sicherheit!
GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB
GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB
Novoferm empfiehlt Ihnen den Kauf eines Garagentores zusammen mit einem Garagentor-Antrieb, denn wer heute ein neues Garagentor kauft möchte nicht nur, dass es schön aussieht, sondern auch, dass es leicht aufgeht. Mit einem elektrischen Antrieb heben Sie das Komfortniveau Ihrer Garage auf Knopfdruck und schalten Unannehmlichkeiten aus – ganz einfach per Klick auf die Funkfernsteuerung oder Steuerung mit einer App.
Alle Novoferm Antriebe sind in Kombination mit Novoferm Toren geprüft. Das garantiert Ihnen höchste Funktionssicherheit und Langlebigkeit. Und dank praktischer Notentriegelung kommen Sie auch dann immer rein, wenn der Strom einmal ausfällt.
Auswahl Garagentor-Antriebe
Wählen Sie Ihren elektrischen Tor-Antrieb:
ZUBEHÖRE FÜR ANTRIEBE
Zu einer Wunschausstattung gehört auch das passende Zubehör.
Weil Menschen nun mal verschiedene Wünsche haben und weil auch die baulichen Gegebenheiten an einer Garage oder einem Schiebetor nicht immer gleich sind, finden Sie bei uns ein reichhaltiges Zubehörprogramm, mit dem Sie unsere Systeme so ausstatten können, dass sie zu Ihren individuellen Anforderungen passen.
Inspirationen
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) -Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Holz-Optik - Winchester (glatt)
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Satin grey
Farbe: Mischfarbton
Nur bei Novoferm Sektionaltoren
mit NovoPort-Seitenantrieb
mit integriertem Taster
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin grey
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Window grey
Farbe: Fenstergrau, ähnlich RAL 7040
Fenster: mit Bullaugen
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Weißaluminium, ähnlich RAL 9006
Fenster: mit Bullaugen (Edelstahl-gerahmt)
Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Zubehör: mit LED-Lichtleiste für Außenbeleuchtung
Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Schiefergrau, ähnlich RAL 7015
Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 20 oder 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Fenstergrau, ähnlich RAL 7040
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe linkes Tor: Verkehrsweiß, ähnlich RAL 9016
Farbe rechtes Tor: Stahlblau, ähnlich RAL 9011
Garagen-Sektionaltor aus Stahl
in 20, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Graualuminium, ähnlich RAL 9007
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung
Tor-Prägung: Microline (Großlamelle)
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016
Technik und Details
NORMGRÖSSEN - SENKRECHTE ZUGFEDER
NORMGRÖSSEN - SENKRECHTE ZUGFEDER (GROSSSICKE, GROSSLAMELLE)
Normgröße | |||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß
Breite x Höhe | Garageninnenmaß
(min.)* (opt.) | Einschubtiefe | Deckenhöhe
| Lichte Durchfahrtshöhe
| |
Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2425 | 2475 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||
RENOVIERUNGSGRÖSSEN - SENKRECHTE ZUGFEDER
RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR
Bei vorhandenem Schwingtor | Neue Renovierungsgröße | |||||||||
Bestellmaß (BMR)
| Rahmenaußenmaß
| Lichte
| Bestellmaß (BMR)
| Maximales
| Rahmenaußenmaß
| Garageninnenmaß
| Einbautiefe (EBT) | Deckenhöhe | Lichte Durchfahrtshöhe (LDH) | |
Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | (min.)* (opt.) |
| Handbetrieb | Antrieb | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 1975 | 2025 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | ||||||||||
NORMGRÖßEN - VORNELIEGENDE TORSIONSFEDERWELLE (VL)
NORMGRÖßEN - VORNELIEGENDE TORSIONSFEDERWELLE (VL) - (GROSSSICKE, GROSSLAMELLE)
Normgröße | |||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß
Breite x Höhe | Garageninnenmaß
(min.)* (opt.) | Einschubtiefe (EBT) | Deckenhöhe
Handbetrieb/ | Lichte Durchfahrtshöhe
| |
Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 2120 | 2410 (2500) | 2495 | 2125 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2245 | 2410 (2500) | 2620 | 2250 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2370 | 2410 (2500) | 2745 | 2375 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 2120 | 2535 (2625) | 2495 | 2125 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2245 | 2535 (2625) | 2620 | 2250 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2320 | 2535 (2625) | 2695 | 2325 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2370 | 2535 (2625) | 2745 | 2375 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2495 | 2535 (2625) | 2870 | 2500 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 2120 | 2660 (2750) | 2495 | 2125 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2245 | 2660 (2750) | 2620 | 2250 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2320 | 2660 (2750) | 2695 | 2325 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2370 | 2660 (2750) | 2745 | 2375 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2495 | 2660 (2750) | 2870 | 2500 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2620 | 2660 (2750) | 2995 | 2625 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2745 | 2660 (2750) | 3120 | 2750 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2995 | 2660 (2750) | 3370 | 3000 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2370 | 2785 (2875) | 2745 | 2375 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2245 | 2910 (3000) | 2620 | 2250 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2370 | 2910 (3000) | 2745 | 2375 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2495 | 2910 (3000) | 2870 | 2500 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2995 | 2910 (3000) | 3370 | 3000 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2245 | 3160 (3250) | 2620 | 2250 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2370 | 3160 (3250) | 2745 | 2375 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2495 | 3160 (3250) | 2870 | 2500 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2620 | 3160 (3250) | 2995 | 2625 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2745 | 3160 (3250) | 3120 | 2750 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3245 | 3160 (3250) | 3620 | 3250 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2245 | 3410 (3500) | 2620 | 2250 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2370 | 3410 (3500) | 2745 | 2375 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2495 | 3410 (3500) | 2870 | 2500 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2245 | 3660 (3750) | 2620 | 2250 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2370 | 3660 (3750) | 2745 | 2375 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2495 | 3660 (3750) | 2870 | 2500 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2245 | 3910 (4000) | 2620 | 2250 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2370 | 3910 (4000) | 2745 | 2375 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2495 | 3910 (4000) | 2870 | 2500 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2245 | 4160 (4250) | 2620 | 2250 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2370 | 4160 (4250) | 2745 | 2375 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2495 | 4160 (4250) | 2870 | 2500 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2245 | 4410 (4500) | 2620 | 2250 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2370 | 4410 (4500) | 2745 | 2375 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2495 | 4410 (4500) | 2870 | 2500 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2245 | 4660 (4750) | 2620 | 2250 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2370 | 4660 (4750) | 2745 | 2375 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2495 | 4660 (4750) | 2870 | 2500 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2245 | 4910 (5000) | 2620 | 2250 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2370 | 4910 (5000) | 2745 | 2375 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2495 | 4910 (5000) | 2870 | 2500 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2245 | 5160 (5250) | 2620 | 2250 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2370 | 5160 (5250) | 2745 | 2375 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2495 | 5160 (5250) | 2870 | 2500 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2245 | 5660 (5750) | 2620 | 2250 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2370 | 5660 (5750) | 2745 | 2375 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2495 | 5660 (5750) | 2870 | 2500 | 2175 | 2225 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||
RENOVIERUNGSGRÖSSEN - VORNELIEGENDE TORSIONSFEDERWELLE (VL)
RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR
Bei vorhandenem Schwingtor | Neue Renovierungsgröße | |||||||||
Bestellmaß (BMR)
| Rahmenaußenmaß
| Lichte
| Bestellmaß (BMR)
| Maximales
| Rahmenaußenmaß
| Garageninnenmaß
| Einbautiefe (EBT) | Deckenhöhe | Lichte Durchfahrtshöhe (LDH) | |
Breite x Höhe | Breite x Höhe | Breite x Höhe |
| Breite x Höhe | Breite x Höhe | (min.)* (opt.) |
| Handbetrieb | Antrieb | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2545 | 2175 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2670 | 2300 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2545 | 2175 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2670 | 2300 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2795 | 2425 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2545 | 2175 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2670 | 2300 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2795 | 2425 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2670 | 2300 | 1975 | 2025 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | ||||||||||
NORMGRÖSSEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL)
NORMGRÖSSEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL) - (GROSSSICKE, GROSSLAMELLE)
Normgröße | |||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß
Breite x Höhe | Garageninnenmaß
(min.)* (opt.) | Einschubtiefe (EBT) | Deckenhöhe
Handbetrieb/ | Lichte Durchfahrtshöhe
| |
Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2625 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2750 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2875 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2625 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2750 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2825 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2875 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 3000 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2625 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2750 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2825 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2875 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 3000 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 3125 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3250 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3500 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2875 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2750 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2875 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 3000 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3500 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2750 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2875 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 3000 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 3125 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3250 | 2615 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3160 (3250) | 3750 | 3115 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 3410 (3500) | 2750 | 2115 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 3410 (3500) | 2875 | 2240 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3410 (3500) | 3000 | 2365 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 3660 (3750) | 2750 | 2115 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 3660 (3750) | 2875 | 2240 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3660 (3750) | 3000 | 2365 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 3910 (4000) | 2750 | 2115 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 3910 (4000) | 2875 | 2240 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3910 (4000) | 3000 | 2365 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 4160 (4250) | 2750 | 2115 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 4160 (4250) | 2875 | 2240 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 4160 (4250) | 3000 | 2365 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 4410 (4500) | 2750 | 2115 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 4410 (4500) | 2875 | 2240 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 4410 (4500) | 3000 | 2365 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 4660 (4750) | 2750 | 2115 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 4660 (4750) | 2875 | 2240 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 4660 (4750) | 3000 | 2365 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 4910 (5000) | 2750 | 2115 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 4910 (5000) | 2875 | 2240 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 4910 (5000) | 3000 | 2365 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 5160 (5250) | 2750 | 2115 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 5160 (5250) | 2875 | 2240 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 5160 (5250) | 3000 | 2365 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 5660 (5750) | 2750 | 2115 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 5660 (5750) | 2875 | 2240 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 5660 (5750) | 3000 | 2365 | 2175 | 2225 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||
RENOVIERUNGSGRÖSSEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL)
RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR
Bei vorhandenem Schwingtor | Neue Renovierungsgröße | |||||||||
Bestellmaß (BMR)
| Rahmenaußenmaß
| Lichte
| Bestellmaß (BMR)
| Maximales
| Rahmenaußenmaß
| Garageninnenmaß
| Einbautiefe (EBT) | Deckenhöhe | Lichte Durchfahrtshöhe (LDH) | |
Breite x Höhe | Breite x Höhe | Breite x Höhe |
| Breite x Höhe | Breite x Höhe | (min.)* (opt.) |
| Handbetrieb | Antrieb | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2675 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2800 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2675 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2800 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2925 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2675 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2800 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2925 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2800 | 2165 | 1975 | 2025 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | ||||||||||
Montage
Wie montiere ich Novoferm Sektionaltore?
Das folgende Video verdeutlicht Ihnen schrittweise die Montage von Novoferm Sektionaltoren. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.
MONTAGE EINES AUTOMATISCHEN SEKTIONALTORES
Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Garagen-Sektionaltore am Beispiel des Typs ISO 45 mit Antrieb Novomatic 563 S mit senkrechter Zugfeder sowie die Vorteile in visuell ansprechender Form verdeutlicht.
Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Sektionaltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos
Haben wir Ihr Interesse geweckt?
Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.
Wir helfen Ihnen gerne weiter.
