GARAGEN-SEKTIONALTORE AUS STAHL

Sektionaltore mit 20 mm Dicke und hoher Dämmung

Eine große Auswahl an Prägungen und Farben? Zu einem attraktiven Preis? Hohe Qualität, großen Komfort, hohe Sicherheit und Energieeffizienz?

Dann entscheiden Sie sich für Garagen-Sektionaltore mit 20 mm Dämmung von Novoferm!

Tor mit hoher Dämmung / Renovierung
Novoferm Garagen-Sektionaltore in der 20er Ausführung haben einen 20 mm dicken Isolier-Hartschaumkern für eine hohe Wärmedämmung. Ideal für die Renovierung geeignet.

Große Auswahl an Motiven / Farben
Diese Sektionaltore erhalten Sie in drei Tor-Prägungen, zwei Oberflächen sowie 16, modernen und endbeschichteten Vorzugsfarben - passend zu Ihrer Hausarchitektur.

SmartHome-fähig / Innovativ
Der nur bei Novoferm erhältliche und smarthome-fähige NovoPort-Antrieb wird nicht an der Decke montiert und bietet viele Vorteile (integrierter Toröffner, einfache Montage,…)

Ihre Pluspunkte im Überblick

  • Für Privatgaragen bis 3.000 mm Breite
  • Hochwertige Qualität mit bis zu 10 Jahren Garantie (Made in Germany)
  • In 17 endlackierten und preisgünstigen Vorzugsfarben sowie zwei Oberflächen erhältlich

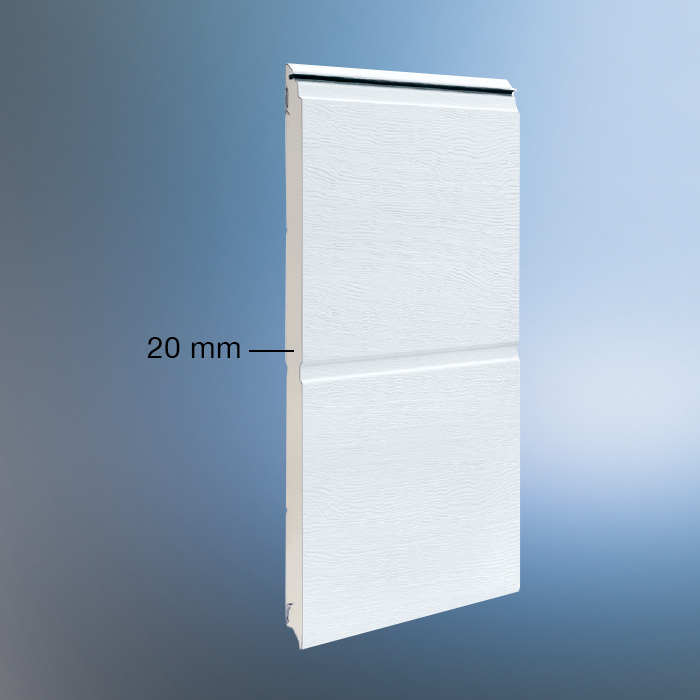

  • Hohe Wärmedämmung durch 20 mm dicken Isolier-Hartschaumkern (Wärmedämmwert K = 1,0 W/m²K)
  • TÜV-geprüfte Einbruchhemmung (ohne Extras wie Schlupftür, Notentriegelung, Fenster usw.)
  • Höchste Personensicherheit durch Fingerklemmschutz innen und außen
  • Hohe Laufruhe und Stabilität durch doppelwandige, verzinkte Stahlsektionen
  • Hoher Komfort durch SmartHome-fähige und flüsterleise Garagentor-Antriebe
  • Als automatisch patentiertes NovoPort- Antriebssystem mit hohem Komfort erhältlich

OBERFLÄCHEN, FARBEN UND AUSSTATTUNG

TOR-PRÄGUNGEN

Tor-Prägungen

Geben Sie der Optik Ihres Hauses den letzten Schliff. Durch eine modern-sachliche Linienführung in Sicken- oder Großlamellenprägung. Bei Sektionaltore in 20er Dicke können Sie zwischen bis zu drei Tor-Prägungen wählen.

Waagerechte Sicke

Großsicke

Großlamelle


Abbildungen für Einzelgaragen zeigen Torblattgröße 2.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.


Torblatt
Innenseite: Grundlackierung auf Polyesterbasis, Grauweiß ähnlich RAL 9002
Außenseite Standard: Verkehrsweiß ähnlich RAL 9016 (grundbeschichtet)
Außenseite: Super-Color oder RAL nach Wahl gegen Aufpreis (endbeschichtet)



OBERFLÄCHEN

Oberflächen

Noblesse (glatt) bei ISO 20 (nur für Torprägung Großlamelle)

Woodgrain bei ISO 20 (nur für Torprägungen waagerechte Sicke und Großsicke)

FARBEN

Standardfarbe

Verkehrsweiß,
ähnlich RAL 9016



Vorzugsfarben / SuperColor-Farben

Moosgrün,
ähnlich RAL 6005

Graualuminium,
ähnlich RAL 9007

Nussbraun,
ähnlich RAL 8011

Tannengrün,
ähnlich RAL 6009

Quarzgrau,
ähnlich RAL 7039

Sepiabraun,
ähnlich RAL 8014

Lichtgrau,
ähnlich RAL 7035

Basaltgrau,
ähnlich RAL 7012

Fenstergrau,
ähnlich RAL 7040

Dunkelgrau,
DB703

Weißaluminium,
ähnlich RAL 9006

Schiefergrau,
ähnlich RAL 7015

Steingrau,
ähnlich RAL 7030

Anthrazitgrau,
ähnlich RAL 7016

VERGLASUNGEN UND FENSTER

Verglasungen und Fenster

Sie haben bereits ein Tor in bestimmter Prägung und Farbe ins Auge gefasst, aber es ist Ihnen noch nicht individuell genug?
Dann werfen Sie doch mal einen Blick auf unsere attraktiven Verglasungsvarianten. Sie lenken nicht nur die Blicke auf Ihre Garage, sondern auch das Licht hinein. Was besonders angenehm ist, falls Sie Ihre Garage zusätzlich als Hobbyraum oder Werkstatt nutzen.

Alle Novoferm Verglasungen sind aus witterungsbeständigem Acrylglas oder schlagzähem Polycarbonat gefertigt und zeichnen sich durch höchste Lichtdurchlässigkeit aus.

Standardfenster

Kreuzfensteroptik

Rautenoptik

Abmessungen:

  • innen:
    ca. 392 x 192 mm
  • außen:
    ca. 460 x 260 mm

Fensterstärke:

  • Für die Torprägung Großsicke:
    klare oder kristallklare 16 mm-Acrylglas-Doppelscheibe
TORGRIFFE

Kunststoffbeschichtete Torgriffe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Passende Torgriffe erhalten Sie in allen sechzehn Vorzugsfarben und RAL nach Wahl.

AUSSEN-BELEUCHTUNG DER GARAGE

Außenbeleuchtung der Garage

Um Ihr Garagentor auch nach Sonnenuntergang ins rechte Licht zu rücken – und nebenbei Unbefugte fernzuhalten –, empfiehlt sich das LED-Beleuchtungs-Kit. Es tritt in spannenden Dialog mit anderen Lichtquellen, z. B. beleuchteten Fenstern, und setzt so die Gesamtarchitektur Ihres Hauses stimmungsvoll in Szene. Das Beleuchtungs-Kit besteht je nach Torbreite aus vier, sechs oder acht LEDs, die in einer U-förmigen Schiene gleichmäßig über die gesamte Torbreite verteilt sind. Die Steuerung erfolgt wahlweise über den Handsender, mit dem Sie auch Ihren Antrieb bedienen, über eine separate Zeitschaltung oder einen Bewegungsmelder.

Spart Platz und Energie
Das flach konstruierte, aluminiumfarbene LED-Beleuchtungs-Kit (40 x 20 mm) wird platzsparend unter dem Garagensturz montiert, so dass nahezu die volle Durchfahrtshöhe erhalten bleibt. Langlebige LEDs sorgen für eine sehr helle Ausleuchtung bei minimalem Stromverbrauch. Die Beleuchtungseinheiten lassen sich je nach Torbreite beidseitig leicht kürzen, um eine exakte symmetrische Ausleuchtung des Tores zu erzielen.

Ihre Pluspunkte im Überblick

  • Gleichmäßige Verteilung über die Torbreite:
    4, 6 oder 8 LEDs bei bis zu 3.000, 4.000 oder 5.000 mm Torbreite
  • Separate Schaltung unabhängig von Antriebsfunktion möglich
  • Erhältliche Längen:
    3 m, 4 m und 5 m – bei Bedarf kürzbar!
  • Steuerung von Tor und Licht mit einem Handsender möglich
  • Beleuchtung wahlweise mit oder ohne Torbewegung
  • Helle Ausleuchtung bei geringem Stromverbrauch
  • Witterungsgeschützte Beleuchtung
  • Platzsparende Montage unter dem Garagensturz
  • Lange Lebensdauer durch LED-Technik
  • Inkl. Netztrafo 230 V/12 V
  • Aluminium eloxiert
GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB

GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB

Novoferm empfiehlt Ihnen den Kauf eines Garagentores zusammen mit einem Garagentor-Antrieb, denn wer heute ein neues Garagentor kauft möchte nicht nur, dass es schön aussieht, sondern auch, dass es leicht aufgeht. Mit einem elektrischen Antrieb heben Sie das Komfortniveau Ihrer Garage auf Knopfdruck und schalten Unannehmlichkeiten aus – ganz einfach per Klick auf die Funkfernsteuerung oder Steuerung mit einer App.

Alle Novoferm Antriebe sind in Kombination mit Novoferm Toren geprüft. Das garantiert Ihnen höchste Funktionssicherheit und Langlebigkeit. Und dank praktischer Notentriegelung kommen Sie auch dann immer rein, wenn der Strom einmal ausfällt.


Auswahl Garagentor-Antriebe


Wählen Sie Ihren elektrischen Tor-Antrieb:


NovoPort® Speed-Antrieb für Sektionaltore, Seitenmontage

Novomatic-Antriebe für Sektional- und Schwingtore, Deckenmontage

Antrieb für Rolltore,
Seitenmontage

ZUBEHÖRE FÜR ANTRIEBE

Zu einer Wunschausstattung gehört auch das passende Zubehör.
Weil Menschen nun mal verschiedene Wünsche haben und weil auch die baulichen Gegebenheiten an einer Garage oder einem Schiebetor nicht immer gleich sind, finden Sie bei uns ein reichhaltiges Zubehörprogramm, mit dem Sie unsere Systeme so ausstatten können, dass sie zu Ihren individuellen Anforderungen passen.

Tor-Steuerung über App / Einfach in gängige SmartHome-Systeme einbindbar

Zubehör für Tor-Antriebe - Fernsteuerungen, Taster, Lichtschranken, LED-Lichtleisten,…

Inspirationen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) -Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Holz-Optik - Winchester (glatt)

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Satin grey
Farbe: Mischfarbton

Nur bei Novoferm Sektionaltoren
mit NovoPort-Seitenantrieb
mit integriertem Taster

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin grey
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Window grey
Farbe: Fenstergrau, ähnlich RAL 7040
Fenster: mit Bullaugen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Weißaluminium, ähnlich RAL 9006
Fenster: mit Bullaugen (Edelstahl-gerahmt)

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Zubehör: mit LED-Lichtleiste für Außenbeleuchtung

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Schiefergrau, ähnlich RAL 7015

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Fenstergrau, ähnlich RAL 7040

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe linkes Tor: Verkehrsweiß, ähnlich RAL 9016
Farbe rechtes Tor: Stahlblau, ähnlich RAL 9011

Garagen-Sektionaltor aus Stahl
in 20, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Graualuminium, ähnlich RAL 9007

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Microline (Großlamelle)
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

TECHNIK UND DETAILS

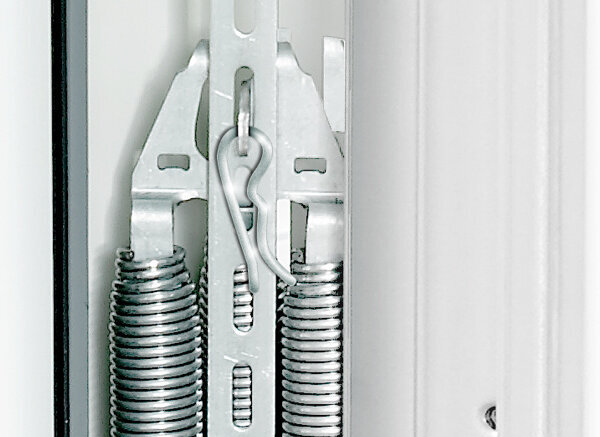

Senkrechte Zugfeder

Senkrechte Zugfeder

Unsere Garagen-Sektionaltore iso 20 mit vertikalem Zugfedersystem werden mit Mehrfach-Sicherheits-Zugfederpaketen ausgestattet.

  • Garagen-Sektionaltore werden mit stabilen Mehrfach-Zugfederpaketen ausgestattet.
  • Die Federeinstellung wird jeweils am oberen Ende des Federpaketes durchgeführt.
  • Die senkrechten Zugfedern ermöglichen auch eine geringere Einbautiefe und bieten neue Möglichkeiten bei geringen Platzverhältnissen.

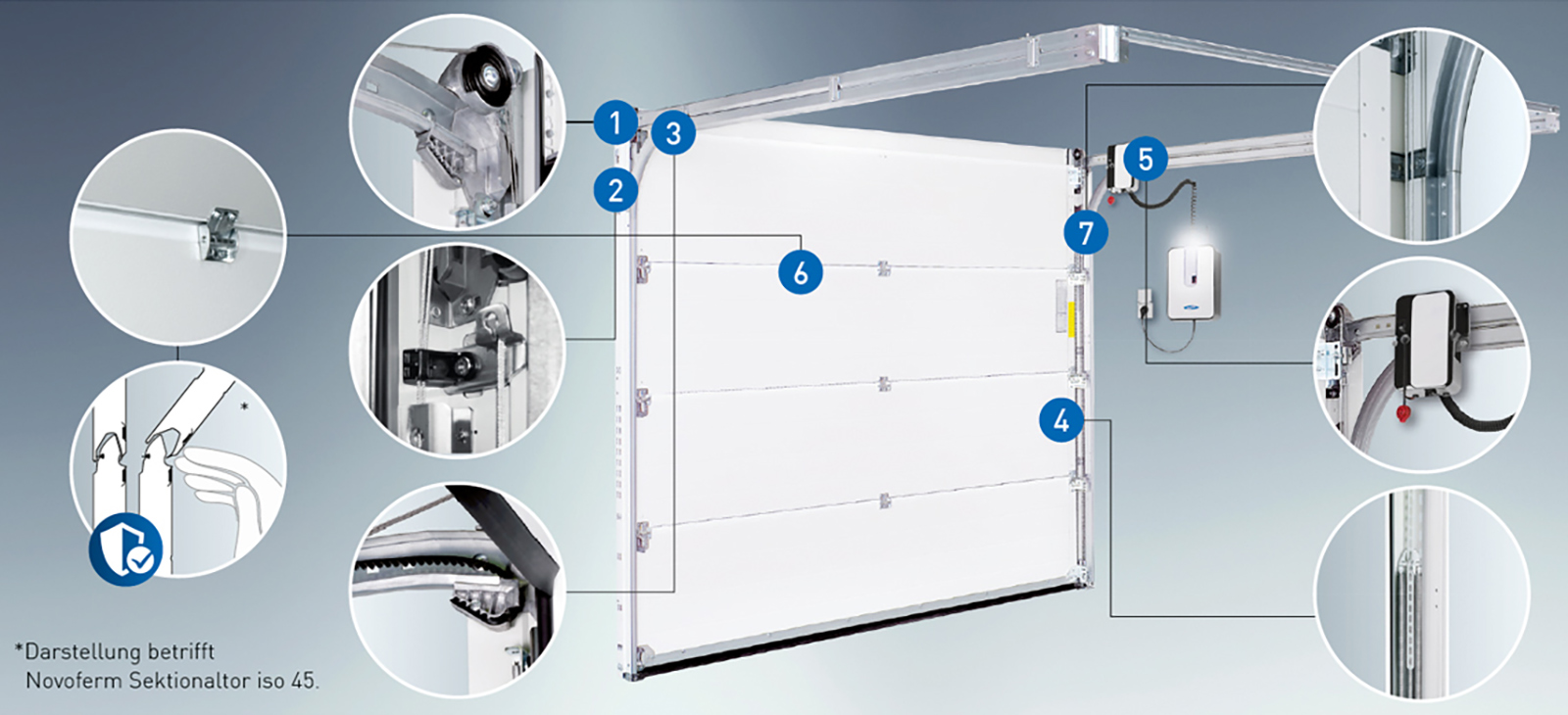

Details zur senkrechten Zugfeder

Details zur senkrechten Zugfeder

Die Garagen-Sektionaltore ISO 20 und ISO 45 mit Breiten von bis zu 3.000 mm und einer Höhe von 2.500 mm (glatt) bzw. 2.750 mm (Woodgrain) bekommen Sie mit vertikalem Zugfedersystem. Dies ist bei ISO 70 nur bis 3.000 mm (Breite) und 2.375 mm (Höhe) möglich. Mit nur 80 mm Anschlagsbreite je Seite sind diese Tore auch ideal für die Renovierung.


(1) EINGRIFFGESCHÜTZTE UMLENKROLLE
Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit U-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.

(2) SEILAUFNAHME
Die Seilaufnahme sorgt mit dem Drahtseilhalter für einen sicheren Seillauf in der Winkelzarge, ohne dass die Seile die isolierte Sektion berühren. Die Torblattführung garantiert eine optimale Schließposition des Torblattes.

(3) INTEGRIERTE ZAHNRIEMENBEFESTIGUNG
Das Formenendstück beinhaltet eine sichere Befestigung des wartungsfreien NovoPort®-Zahnriemen.

(4) MEHRFACH-ZUGFEDERPAKETE
Für Zugfedertore: Die Feder wird am oberen Ende des Federpaketes eingestellt. Senkrechte Zugfedern ermöglichen geringe Einbautiefen und brauchen wenig Platz.

(5) NOVOPORT® - EINZIGARTIG & FLEXIBEL
Das Antriebssystem NovoPort® sorgt im Betrieb und bei der Montage für höchsten Komfort. Der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links.

(6) FINGERKLEMMSCHUTZ
Die Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus – von innen und von außen.

(7) EINGREIFSCHUTZ UND INNEN LIEGENDE SEILFÜHRUNG
Die Winkelzargen verhindern ein Eingreifen zwischen Torblatt und Zarge weitgehend. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.

HIGHLIGHTS

  • Einfache Montage bei niedriger Bauhöhe
  • Einfache Einstellung der Feder
  • Kürzere horizontale Schienen (weniger Platzbedarf)
  • Einfache und schnelle Montage des NovoPort®
  • Standardmäßig ein geringer Sturzbedarf
  • Zudem erhalten Sie das senkrechte Zugfedersystem bei ISO 45- und ISO 70-Sektionaltoren günstiger im Vergleich zur Torsionsfedervariante
SEKTIONSHÖHEN

SEKTIONSHÖHEN TYP ISO 20, ISO 45 UND ISO 70 - MASSE UND SEKTIONSAUFTEILUNG

Bau-
richt-
höhe



Anzahl
Sektionen

Sektionshöhen (Standardaufteilung)

Sickenabstand

Boden-
sektion

Schloss-
sektion

Mittel-
sektion
1

Mittel-
sektion
2

Mittel-
sektion
3

Kopf-
sektion

Waage-
rechte
Sicke

Groß-
sicke

3125

6

525

525

525

525

500

500

131/ 125

263/ 250

3000

6

500

500

500

500

500

500

125

250

2875

6

500

500

500

450

450

450

125/ 113

250/ 225

2750

6

500

450

450

450

450

450

125/ 113

250/ 225

2625

5

525

525

525

525



525

131

263

2500

5

500

500

500

500



500

125

250

2375

5

500

500

450

450



450

125/ 113

250/ 225

2250

5

450

450

450

450



450

113

225

2175

5

450

450

450

450



450*

113

225

2125

4

525

525

525





525

131

263

2075

4

525

525

500





500

131/ 125

263/ 250

2050

4

525

525

500





500

131/ 125

263/ 250

2000

4

500

500

500





500

125

250

1925

4

500

500

450





450

125/ 113

250/ 225

1875

4

500

450

450





450

125/ 113

250/ 225

NORMGRÖSSEN - SENKRECHTE ZUGFEDER

NORMGRÖSSEN - SENKRECHTE ZUGFEDER (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)

Normgröße

Bestellmaß (BMR)



Breite x Höhe

Maximales Maueröffnungsmaß/ Garagenöffnungsmaß



Breite x Höhe

Rahmenaußenmaß
(RAM)



Breite x Höhe

Garageninnenmaß
(GIB



(min.)* (opt.)

Einbautiefe
(EBT)

Deckenhöhe
(DH)



(min.) Handbetrieb/
NovoPort®

Lichte Durchfahrtshöhe
(LDH)

Handbetrieb
(mit Klammer)

Antrieb

2250 x 1875

2340 x 1965

2402 x 1985

2410 (2500)

2495

1990

1825

1875

2250 x 2000

2340 x 2090

2402 x 2110

2410 (2500)

2620

2115

1950

2000

2250 x 2125

2340 x 2215

2402 x 2235

2410 (2500)

2745

2240

2075

2125

2375 x 1875

2465 x 1965

2527 x 1985

2535 (2625)

2495

1990

1825

1875

2375 x 2000

2465 x 2090

2527 x 2110

2535 (2625)

2620

2115

1950

2000

2375 x 2075

2465 x 2165

2527 x 2185

2535 (2625)

2695

2190

2025

2075

2375 x 2125

2465 x 2215

2527 x 2235

2535 (2625)

2745

2240

2075

2125

2375 x 2250

2465 x 2340

2527 x 2360

2535 (2625)

2870

2365

2200

2250

2375 x 2375

2465 x 2465

2527 x 2485

2535 (2625)

2995

2490

2325

2375

2500 x 1875

2590 x 1965

2652 x 1985

2660 (2750)

2495

1990

1825

1875

2500 x 2000

2590 x 2090

2652 x 2110

2660 (2750)

2620

2115

1950

2000

2500 x 2075

2590 x 2165

2652 x 2185

2660 (2750)

2695

2190

2025

2075

2500 x 2125

2590 x 2215

2652 x 2235

2660 (2750)

2745

2240

2075

2125

2500 x 2250

2590 x 2340

2652 x 2360

2660 (2750)

2870

2365

2200

2250

2500 x 2375

2590 x 2465

2652 x 2485

2660 (2750)

2995

2490

2325

2375

2500 x 2500

2590 x 2590

2652 x 2610

2660 (2750)

3120

2615

2450

2500

2500 x 2750

2590 x 2840

2652 x 2860

2660 (2750)

3370

2865

2700

2750

2625 x 2125

2715 x 2215

2777 x 2235

2785 (2875)

2745

2240

2075

2125

2750 x 2000

2840 x 2090

2902 x 2110

2910 (3000)

2620

2115

1950

2000

2750 x 2125

2840 x 2215

2902 x 2235

2910 (3000)

2745

2240

2075

2125

3000 x 2000

3090 x 2090

3152 x 2110

3160 (3250)

2620

2115

1950

2000

3000 x 2125

3090 x 2215

3152 x 2235

3160 (3250)

2745

2240

2075

2125

3000 x 2250

3090 x 2340

3152 x 2360

3160 (3250)

2870

2365

2200

2250

3000 x 2375

3090 x 2465

3152 x 2485

3160 (3250)

2995

2490

2325

2375

3000 x 2500

3090 x 2590

3152 x 2610

3160 (3250)

3120

2615

2450

2500

Betrifft Waagerechte Sicke (Woodgrain), Großsicke (Woodgrain), Großlamelle (Glatt)

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

RENOVIERUNGSGRÖßEN - SENKRECHTE ZUGFEDER

RENOVIERUNGSGRÖßEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor
Novoferm K®/ Wettbewerbsfabrikaten

Neue Renovierungsgröße

Bestellmaß (BMR)



Rahmenaußenmaß
(RAM)





Lichte
Durchfahrtshöhe
(LDH)





Bestellmaß (BMR)





Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß



Rahmenaußenmaß
(RAM)



Garageninnenmaß
(GIB)



Einbautiefe (EBT)

Deckenhöhe
(DH)

Lichte Durchfahrtshöhe (LDH)

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 20152342 x 20352350 (2440)

2545

2040

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 21402342 x 21602350 (2440)

2670

2165

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 20152467 x 20352475 (2565)

2545

2040

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 21402467 x 21602475 (2565)

2670

2165

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 22652467 x 22852475 (2565)

2795

2290

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 20152592 x 20352600 (2690)

2545

2040

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 21402592 x 21602600 (2690)

2670

2165

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 22652592 x 22852600 (2690)

2795

2290

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 21403092 x 21603100 (3190)

2670

2165

2000

2050

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

Montage

Wie montiere ich Novoferm Sektionaltore?

Das folgende Video verdeutlicht Ihnen schrittweise die Montage von Novoferm Sektionaltoren. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.

MONTAGE EINES AUTOMATISCHEN SEKTIONALTORES

Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Garagen-Sektionaltore am Beispiel des Typs ISO 45 mit Antrieb Novomatic 563 S mit senkrechter Zugfeder sowie die Vorteile in visuell ansprechender Form verdeutlicht.

Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Sektionaltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Darf´s ein bisschen mehr sein?

Premium-Sektionaltore Evolution

Sie haben höchste Ansprüche? Sie wollen immer das Beste aus allem herausholen?
Mit dem Premium-Sektionaltor Evolution sichern Sie sich jetzt genau das: Das neue Tor bietet Ihnen höchste Energieeffizienz, Sicherheit, Qualität sowie größte Auswahl an Oberflächen und Farben im Wunschlos-Glücklich-Paket. Wir stellen Ihnen das Premium-Sektionaltor Evolution mit 45 mm Dämmung und thermischer Trennung ausführlich vor: mit allen Details, Vorteilen und Design-Möglichkeiten.


Premium-Sektionaltor iso 45 Evolution
