MEHRZWECKTÜREN NOVOPORTA PLANO MZ

Mehrzwecktüren in flächenbündigem Design für die anspruchsvolle Architektur

Novoferm Mehrzwecktüren NovoPorta Plano mit flächenbündig stumpf einschlagenden Türblättern stehen Ihnen für den Innen- und Außeneinsatz zur Verfügung.

Elegante, flächenbündige Optik
Die Design-Multifunktionstür NovoPorta Plano wertet gerade die anspruchsvolle Architektur auf. Mit dem stumpf einschlagenden Modul ist die Tür mit der Zarge flächenbündig in der Wand eingebaut. (Bei einer gefälzten Tür hingegen liegt das Türblatt auf der Zarge auf).

Hohe Funktionalität
Stahltüren NovoPorta Plano mit flächenbündigem Design sind als Brandschutztür (EI₂ 30), Rauchschutz-, Sicherheits- (RC 2) , Schallschutz- (bis R_W = 42 dB) und Mehrzwecktür erhältlich - für eine einheitliche Tür-Optik im gesamten Objekt.

Viele Montagevorteile
Bei der Tür-Serie stehen Ihnen viele schnelle, einfache und saubere Montageverfahren und Möglichkeiten zur Zargenhinterfüllung zur Auswahl (Falz-Schraubmontage, Hinterfüllung mit Brandschutzschaum, lose Minteralwolle,….)

Tür-Vergleich und Eigenschaften

Vergleich Mehrzwecktüren NovoPorta Plano

Türbezeichnung:	MZ-1 Plano	MZ-2 Plano
Stumpfeinschlagend	•	•
RS	•	•
Schalldämmend	•	•
RC2	•	•
RC3	•	•
RC4	•	•
Wärmedämmend	•	•
Auch für Außenanwendung	•	•
DIN EN 14351-1	•	•

Übersicht Mehrzwecktüren Plano MZ

Bezeichnung	Plano MZ-1	Plano MZ-2
Tür 1 +2 flg.	Tür 1flg.	Tür 2flg.
Stumpf einschlagend - lieferbare Türblechdicken	stumpf einschlagend 1,0	stumpf einschlagend 1,0
Rauchschutz nach DIN 18095/ DIN EN 1634-3	•	•
Sicherheit nach DIN EN 1627	RC 2 (WK 2)	RC 2 (WK 2)
Schalldämmung RWp Prüfwert	35 dB¹⁾ 41 dB²⁾ 38 dB⁴⁾	33 dB¹⁾ 41 dB²⁾ 38 dB⁴⁾
Wärmedurchgangs Koeffizient U-Wert in W/m²K	1,5	1,6
Baurichtmaß mm	min. 625 x 1750 max. 1375 x 2750	min. 1375 x 1750 max. 2750 x 2750

Details zur NovoPorta Plano MZ-1 / MZ-2

Beschläge:
3-teilige 3-D verstellbare Konstruktionsbänder mit Gleitlagern serienmäßig. Je Flügel zwei Bänder (≥ 2.500 mm BRM-Höhe drei Bänder) im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl lieferbar. Zwei Sicherungszapfen je Türflügel. PZ-Wechselschloss mit Edelstahlstulp mit schwarzer Rundgriff-Drückergarnitur festdrehbar gelagert mit Rundrosetten. Profilzylinder bauseits (Länge 90 mm, 45/45 mm).

Zusätzlich bei zweiflügeligen Türen:
Flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit Stulpkantriegel, Verriegelung nach oben und unten. Zargen: Standard Eckzarge mit dreiseitigem Dichtungsprofil, 2 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2240B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss.

Zargen:
Standard Eckzarge mit dreiseitigem Dichtungsprofil, 2 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2240B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss.

Schwellen:
Standard A fußbodeneben, wahlweise B3 mit vierseitig umlaufendem Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung, doppelter Schwelle RS1 bzw. Höckerschwelle mit Auflaufdichtung RS2.

Oberflächen:
Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Türblatt und Zarge auch mit Novoferm Design-Oberfläche lieferbar.

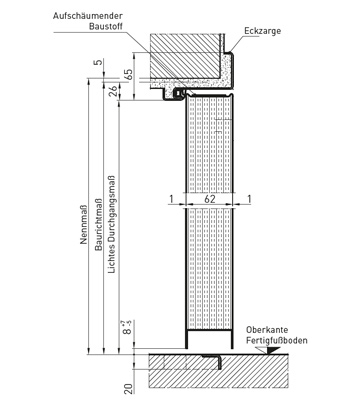

Vertikalschnitt

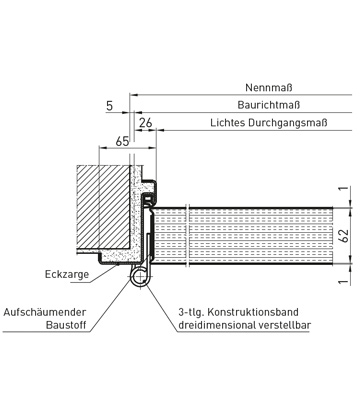

Horizontalschnitt, 1-flgl.

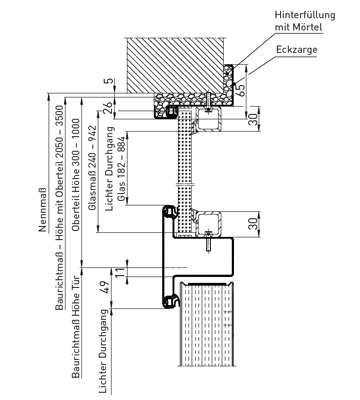

Vertikalschnitt Oberteil verglast

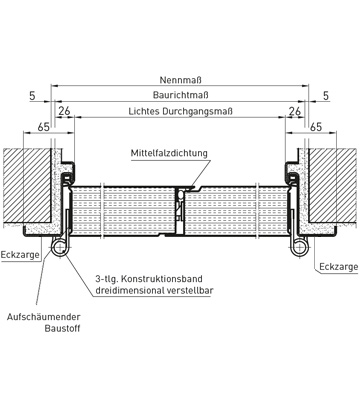

Horizontalschnitt, 2-flgl.

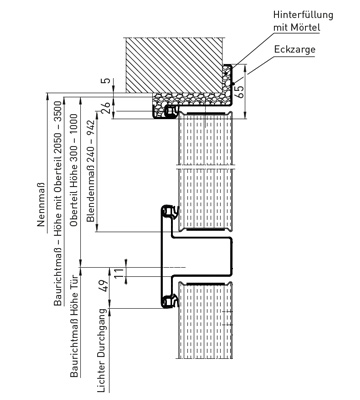

Vertikalschnitt Oberteil Vollblatt

AUF WUNSCH AUCH MIT:

Oberteil – vollblatt oder verglast
ISO-Verglasung – auch in Sonderausführungen und Sonderformen
Rauchschutz nach DIN 18095 mit absenkbarer Bodendichtung (RS1) oder Höckerschwelle mit Auflaufdichtung (RS2). Einflügelige Türen mit Novoferm Gleitschienen-Türschließer NFGS 55. Zweiflügelige Elemente mit Gleitschienen-Obentürschließern Geze TS 5000 ISM oder Dorma TS 93 GSR mit integrierter Schließfolgeregelung und Falztreibriegel mit Verriegelung nach oben
Schalldämmend – geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert für Vollblatt und Schwelle RS1 – für einflügelige Elemente 35 dB RW,P, für zweiflügelige Elemente im Prüfverfahren)
Einbruchhemmend RC2 (WK2) – beidseitig geprüft nach DIN EN 1627 – einflügelig bis BR 1.375 x 2.750 mm, zweiflügelig bis BR 2.500 x 2.500 mm

Highlights Multifunktions-Stahltüren

In dieser Animation werden die Highlights und Möglichkeiten von Novoferm Multifunktions-Stahltüren in visuell ansprechender und komprimierter Form vorgestellt.

Weitere Animationen finden Sie unter:

https://www.youtube.com/NovofermVideos

Ihre Pluspunkte im Überblick

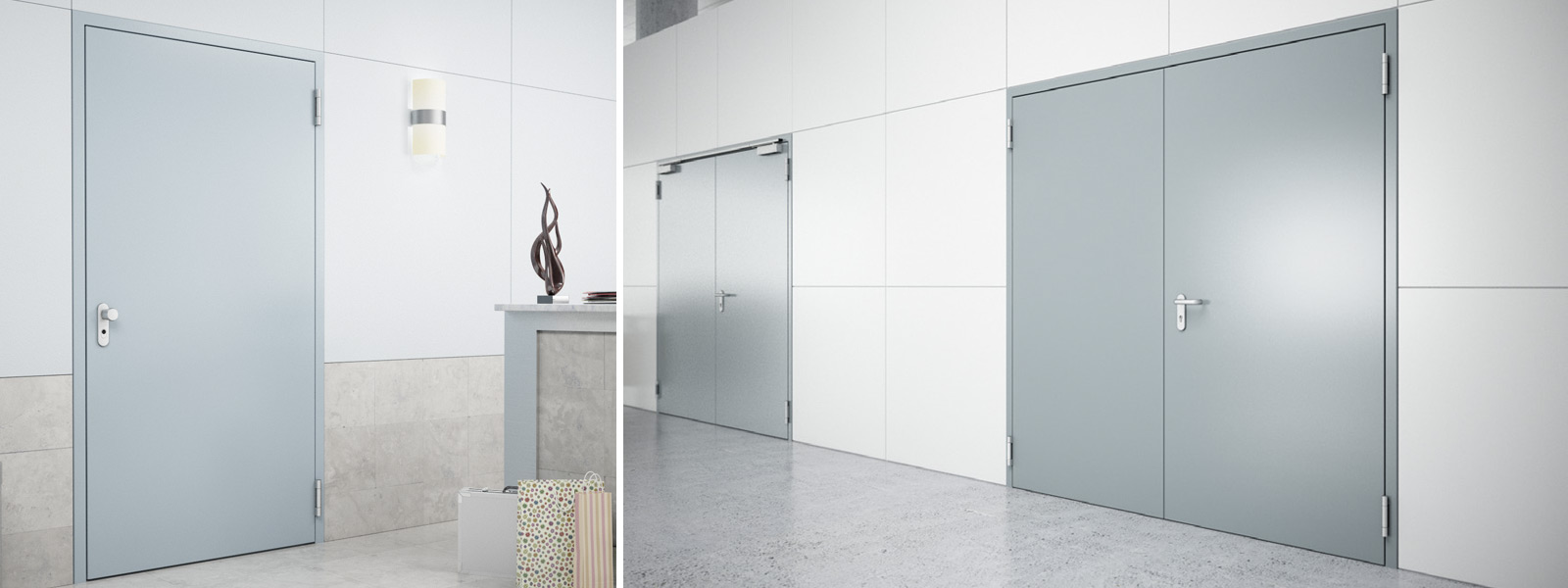

Ein- und zweiflügelige Mehrzwecktüren aus Stahl für den Innen- und Außeneinsatz
Geprüfte Leistungseigenschaften nach DIN EN 14351-1 mit CE-Kennzeichnung
Türblatt flächenbündig stumpf einschlagend, 64 mm dick, Blechdicke 1,0 mm

Hochwertige Mineralwolle als Isolierfüllung
Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016

Technik und Details

Technische Daten Plano MZ

Technische Daten PLano MZ

Widerstandsklasse / Typ Bezeichnung	NovoPorta Plano MZ-1 einflügelig	NovoPorta Plano MZ-2 zweiflügelig
Zugelassene Abmessungen
Baurichtmaß (BRM) Breite min. - max.	625 – 1.375	1.375 – 2.750
Höhe min. - max.	1.750 – 2.750	1.750 – 2.750
mit Oberblende Höhe max.	3.500	3.500
davon Tür Höhe max.	2.500	2.500
Rauchschutz mit Oberblende BRM max.	3.500	3.500

Türblatt
Türblattdicke ca.	64	64
Blechdicke ca.	1,0	1,0
Gehflügel Breite min. – max.	-	589 – 1.353
Standflügel Breite min. – max.	-	525 – 1.353
Öffnungsart	links oder rechts	Gehflügel links oder rechts
Ausführungen
Wärmedämmend isoliert, Vollblatt, alle Schwellenausführungen (U_d-Wert Türelement W/(m²⁾K)	1,5	1,6
Auch mit Verglasung	•	•
Auch mit Rauchschutz	•	•
Auch schalldämmend (mit absenkbarer Bodendichtung, ohne Glas) (Laborwert für Vollblatttüren nach DIN EN ISO 717-1)	ca. 35 dB R_W,P	ca. 35 dB R_W,P
Auch einbruchhemmend nach DIN EN 1627 (Vollblatt; beidseitig geprüft) 2) bis BRM (LD) max.	RC 2	RC 2
CE-Kennzeichnung nach EN 14351-1	•	•
Auch mit Novoferm Design-Oberfläche BMR max.	1.250 x 2.250	2.500 x 2.250
Lieferbare Verglasungen (Trockenverglasung mit Gummiprofil)
Rechteckige Normverglasungen mit sichtbar geschraubten Glashalteleisten im Standard verzinkt und pulverbeschichtet grundiert (RAL 9016), optional auch mit zusätzlichen Abdeckprofilen (ohne sichtbare Befestigung) in Edelstahl lieferbar. Mindestfriesbreiten 3-seitig ≥ 150 mm, auf Schlossseite und am Standflügel Mittelanschlag ≥ 180 mm.	Lieferbare Maße: 300 x 300 400 x 400 500 x 500	•
Runde Normverglasungen Ausführung Glashalteleisten und Mindestfriesbreiten/Friesbreiten wie rechteckige Normverglasungen.	Lieferbare Maße: ø 350 ø 450	•
Sonderverglasung nach Wahl, von 150 x 150 mm bis 935 x 2134 mm (einflügelig) bzw. 849 x 2134 mm (zweiflügelig). Ausführung Glashalteleisten und Mindestfriesbreiten / Friesbreiten wie rechteckige Normverglasungen	•	•
• möglich – nicht möglich Alle Maße in mm. BRM = Baurichtmaß RAM = Rahmenaußenmaß LD = Lichtes Durchgangsmaß
Skizzen gelten nur für Türgröße 1.000 x 2.000 mm / Alle Angaben zu Verglasungsgrößen beziehen sich auf die lichte Durchsicht je Verglasung.
¹) Oberteile für Türen mit Zusatzausstallung Rauchschutz nur bis max. BRM-Breite 1.250 mm bei 1-flg. Türen lieferbar. In Verbindung mit Rauchschutz nur zum Einbau in Massivwände (Mauerwerk/Beton/Porenbeton) zugelassen.
