INDUSTRIE-SEKTIONALTORE THERMO
in Ausführung mit 40 mm, 60 mm oder 80 mm Dämmung

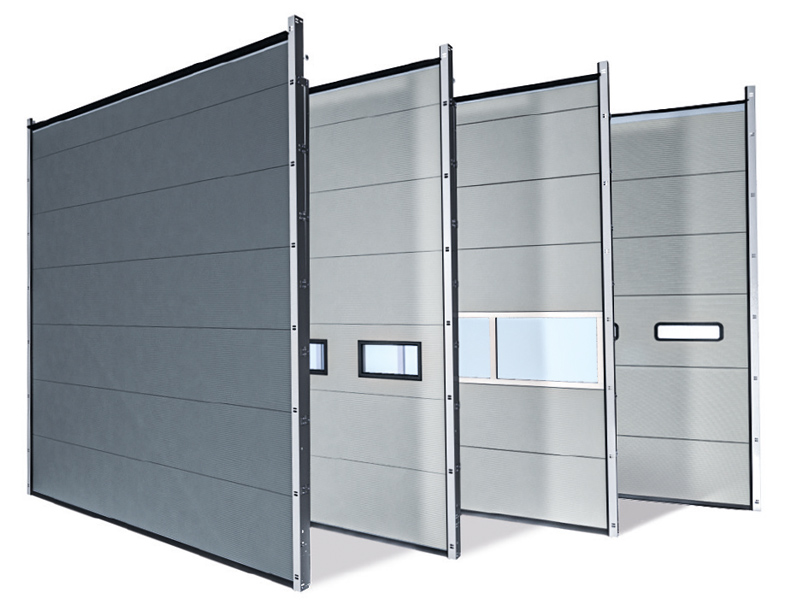

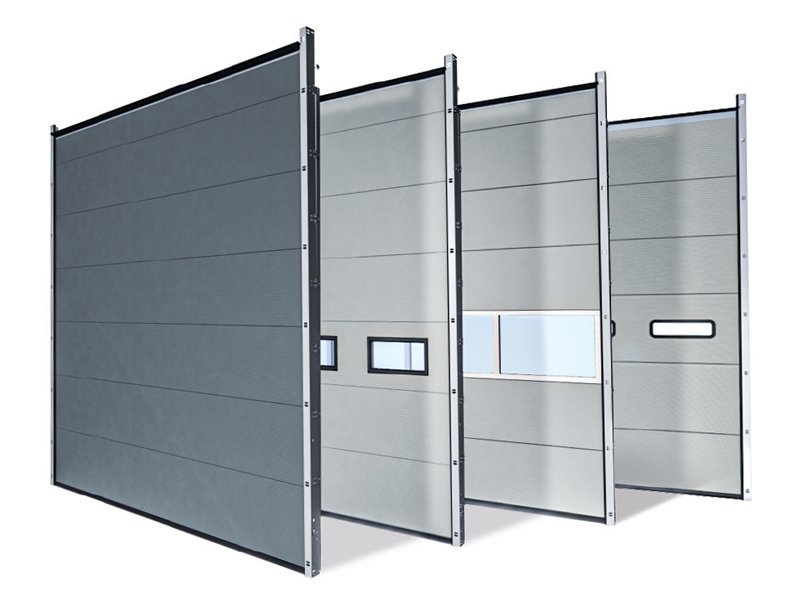

Thermo-Sektionaltore sind die Allrounder der Industrie-Sektionaltore. Die Tore haben besonders hohe Wärme- und Schallschutzwerte und sorgen für eine effektive Trennung zwischen Temperaturzonen. Thermo-Sektionaltore gibt es in den Ausführungen mit 40 mm, 60 mm oder 80 mm Paneel.
Übersicht Torarten
TOR-VERGLEICH UND EIGENSCHAFTEN
Vergleich der Sektionaltor-Typen
THERMO 40 MM, THERMO 60 MM, THERMO 80 MM, UND NOVOSPEED Thermo
| Tortypen | Thermo 40 mm | Thermo 60 mm | Thermo 80 mm | NovoSpeed Thermo | ||
| Max. Breite | 8.000 mm | 8.000 mm | 8.000 mm | 5.000 mm | ||
| Max. Höhe | 6.000 mm | 6.000 mm | 6.000 mm | 5.000 mm | ||
| Max. Oberfläche (BxH) | 48 m² | 48 m² | 42 m² | 25 m² (350 kg) | ||
| U-Wert (bei 5.000 x 5.000 mm) (ohne NovoLux Sektionen) | 0,99 W/m²K | 0,84 W/m²K | 0,49 W/m²K | 1,77 W/m²K | ||
| Dichte PU-Schaum | 40 kg/m² | 40 kg/m² | 40 kg/m² | 40 kg/m² | ||
| Windklasse nach EN 12424 | 3 - 4 windbeständig bis 12 - 13 Beaufort (118 - 149 km/h) | 3 - 4 windbeständig bis 12 -13 Beaufort (118 - 149 km/h) | 3 - 4 windbeständig bis 12 -13 Beaufort (118 - 149 km/h) | 2 - 3 windbeständig bis 10 - 12 Beaufort (89 - 133 km/h) | ||
| Thermisch getrennte Sektionen | - | x | x | - | ||

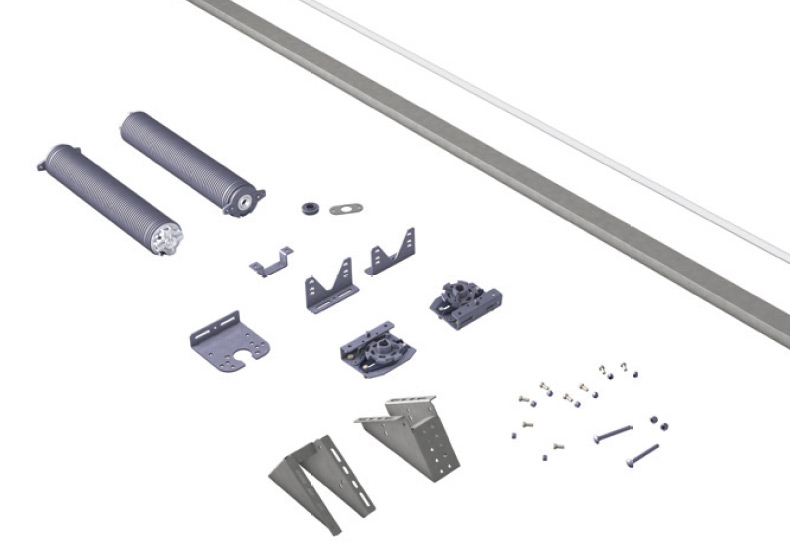

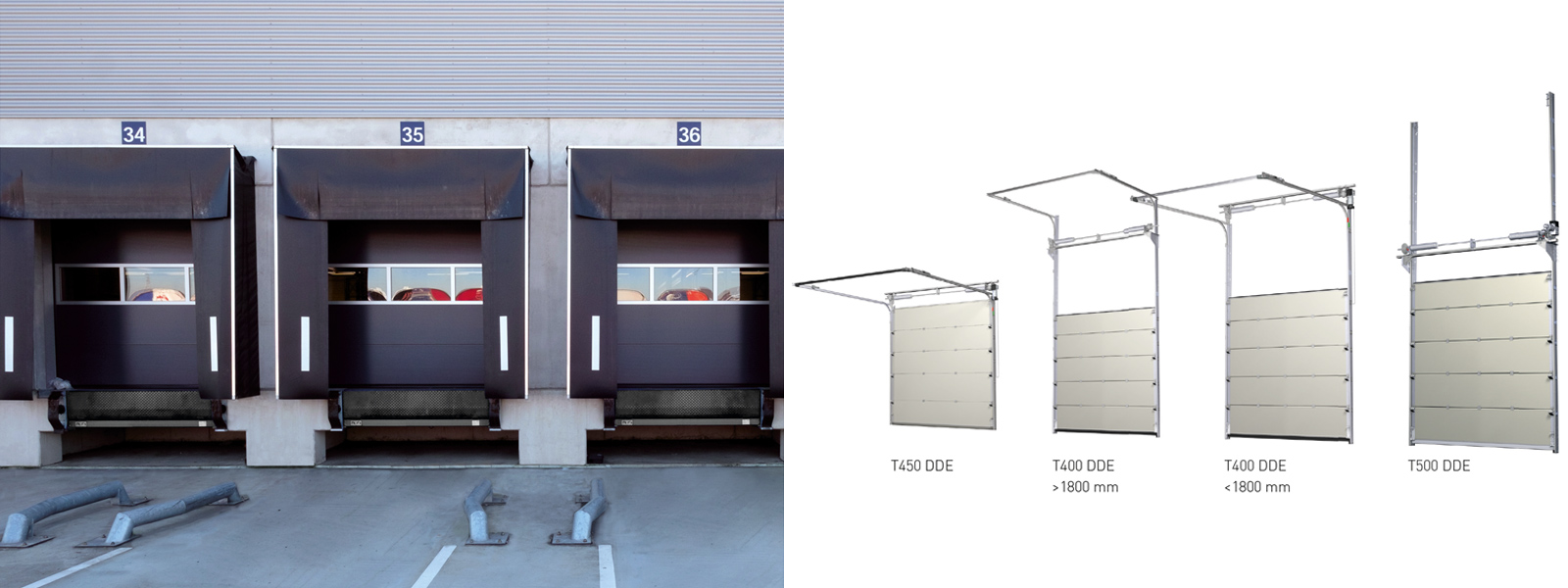

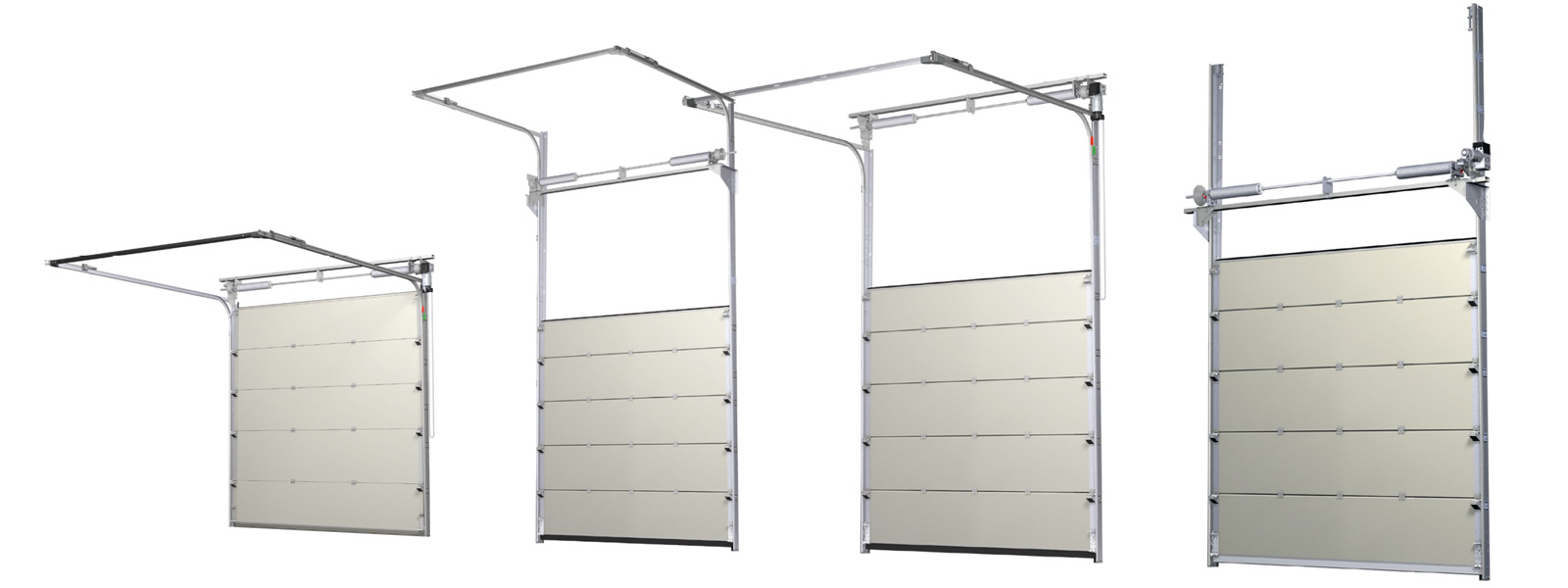

Schienensysteme | Normalführung | T 450 | x | x | x |
|
| T 340 | o | o | - |
| ||
| Niedrigsturz | T 240 | o | o | - |
| |
Mit Höherführung | T 400 | o | o | o |
| |
| T 400 HF | o | o | o |
| ||
| T 400 DS | o | o | - |
| ||
Dachfolge | T 450 | o | o | o |
| |
| T 340 | o | o | - |
| ||
| T 240 | o | o | - |
| ||
| T 400 | o | o | o |
| ||
| T 400 HF | o | o | o |
| ||
| T 400 DS | o | o | - |
| ||
Vertikalführung | T 500 | o | o | o |
| |
| T 500 HF | o | o | o |
| ||
| T 500 DS | o | o | - |
| ||
| Helix |
|
|
| x | ||
| S600 |
|
|
| o | ||
| Bedienung und Steuerung | ||||||
| Bedienung | Handbetrieb | Zugseil oder Haspelkette | Zugseil oder Haspelkette | Zugseil oder Haspelkette | - | |
| E-Antrieb | o Elektromotor mit Getriebe | o Elektromotor | o Elektromotor | x | ||
| Steuerung (E-Antrieb) | Totmannbedienung, Impulssteuerung oder Fernbedienung | Totmannbedienung, Impulssteuerung oder Fernbedienung | Totmannbedienung, Impulssteuerung oder Fernbedienung | Impulssteuerung oder Fernbedienung | ||
| Verfügbare Steuerungen | T75/ T100 | T75/ T100 | T75/ T100 | TS971/ TS981 | ||
| Lastwechsel | 30.000 Zyklen mittels Torsionsfedern ** | 30.000 Zyklen mittels Torsionsfedern ** | 30.000 Zyklen mittels Torsionsfedern ** | Ca. 200.000 Zyklen Federlos | ||
| Optionen und Zubehör1 | ||||||

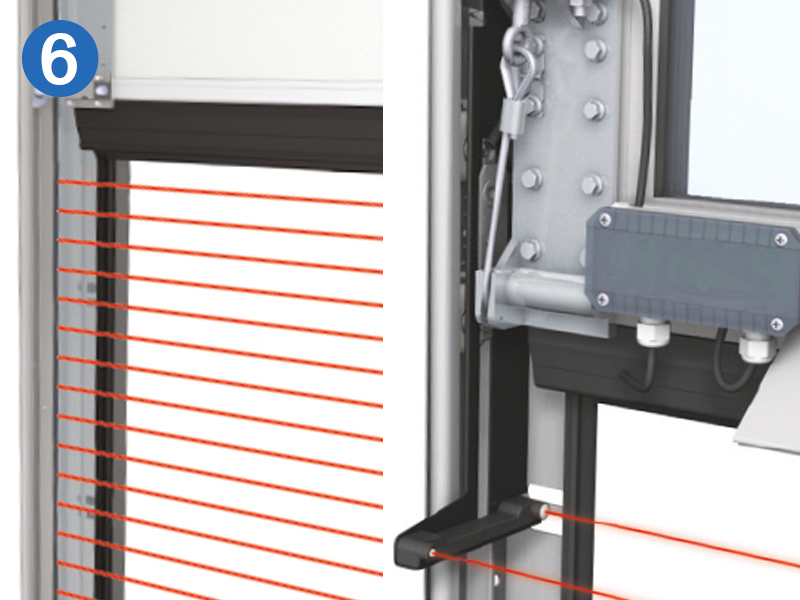

Sicherheit | Voreilende Lichtschranke (keine Verdrahtung auf dem Torblatt | o | o | o | o | |
| Lichtgitter | o | o | o | o | ||

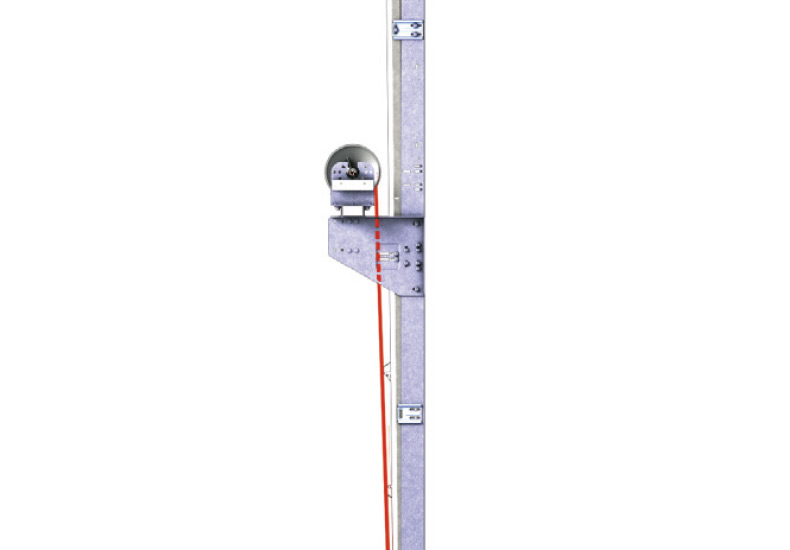

| Seilbruchsicherung | o | o | o | - | ||
| Hebesicherung | o | o | o | - | ||
| Anschluss von Ampelanlagen (Rot/ Grün oder Rot und Grün) | o | o | o | o | ||
| Warnblinklicht (Orange/ Rot) | o | o | o | o | ||

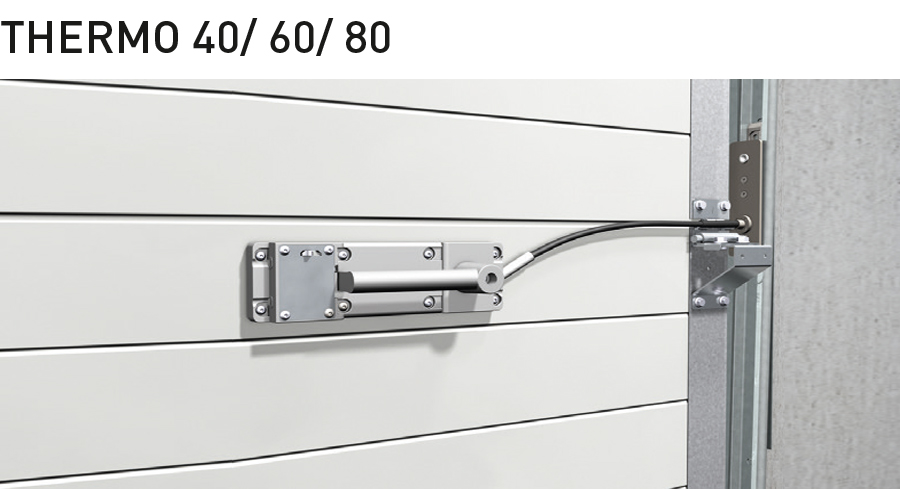

| Schubriegel mit Federrückführung, schwere Ausführung | o | o | o | - | ||
| Zylinderschloss | o | o | o | - | ||
| 1 Gegen Mehrpreis x = Standard o = Optional - = Nicht möglich * FU = 230v TS971/ TS981 nur Nothandkette DU = 400 V T100 nur Schnellentriegelung ** Höhere Lastwechsel möglich | ||||||

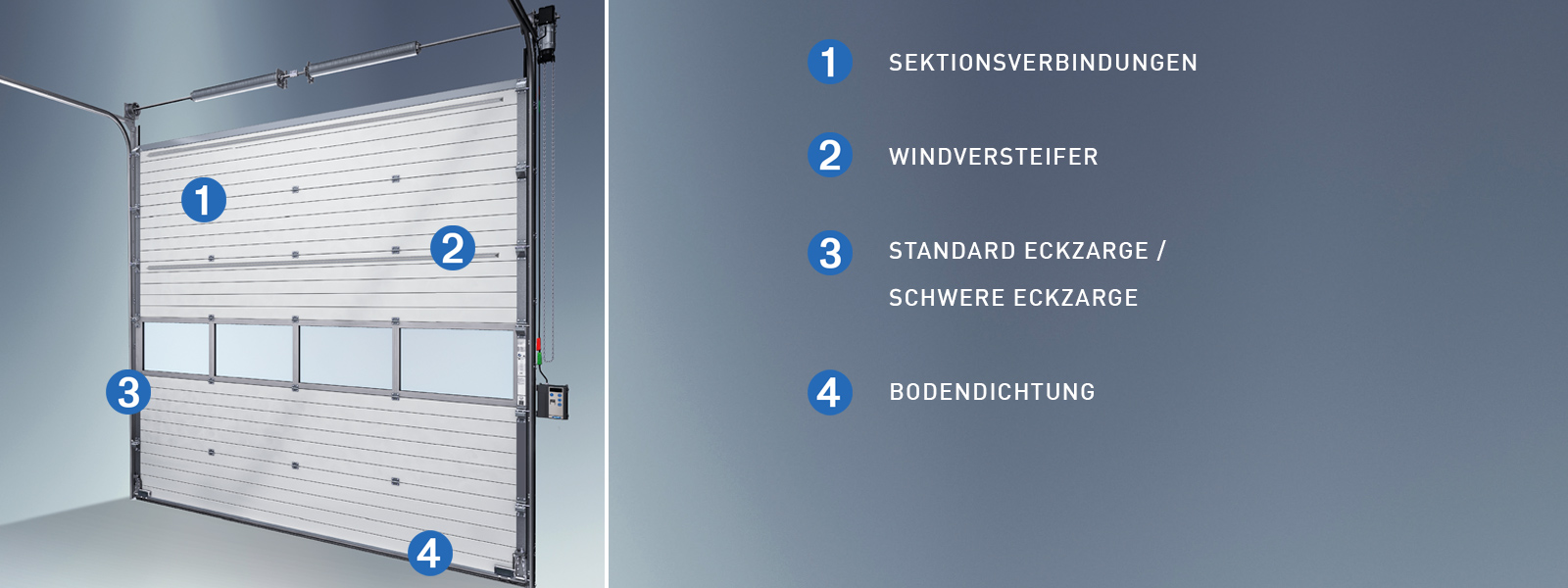

Highlights und Optionen
Highlights und Optionen
Details Sektionaltor Thermo 40
Details Sektionaltor Thermo 40

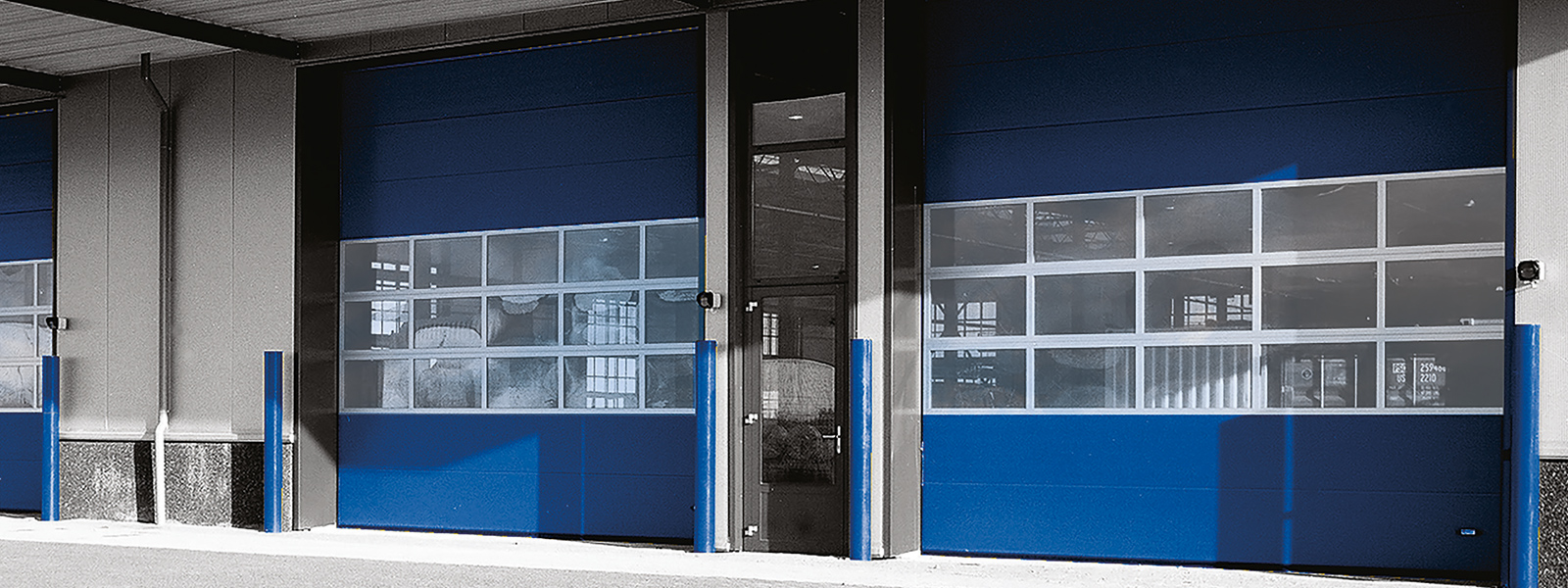

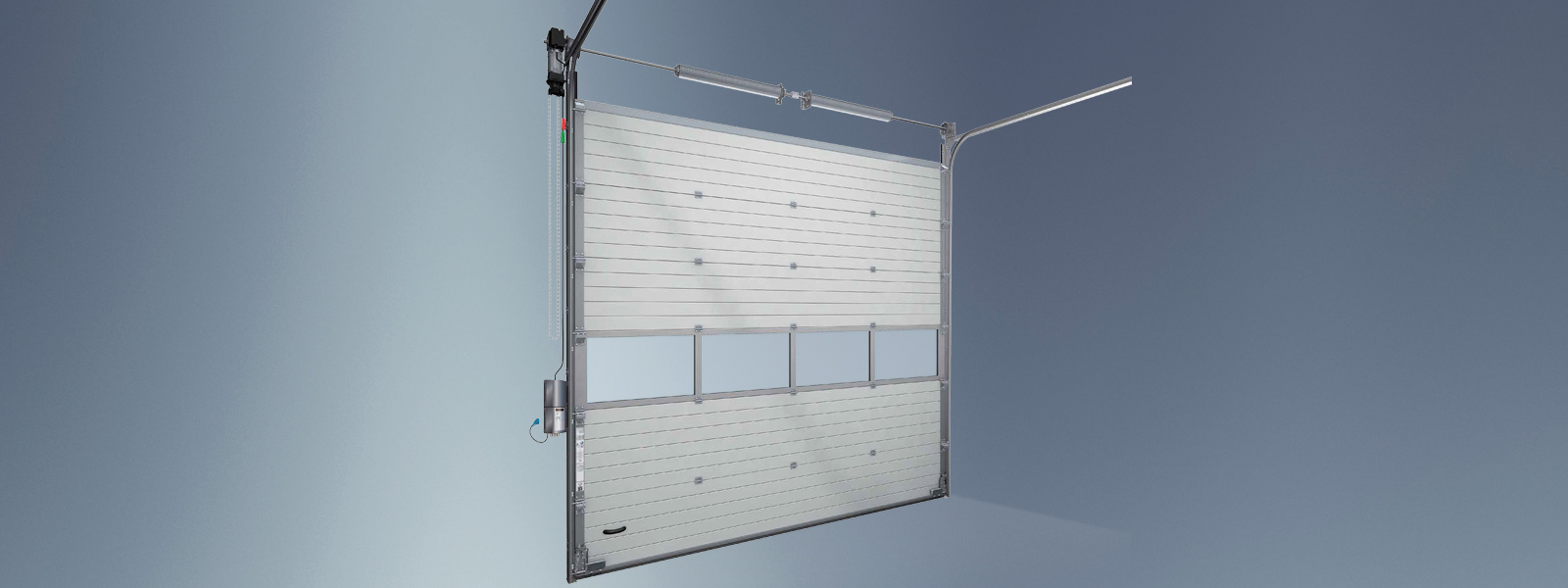

INDUSTRIE-SEKTIONALTOR THERMO 40
Das Thermo 40 Sektionaltor ist das meistverkaufte Novoferm Industrie-Sektionaltor. Das Tor kombiniert ausgezeichnete Wärme- und Schallschutz-Eigenschaften mit mikroprofilierten Paneelen in modernem Design. Die Möglichkeiten in Design und Ausgestaltung sind grenzenlos, sodass ein Tor immer und für jede Situation perfekt konfigurierbar ist.
Wählen Sie aus zahlreichen Optionen für Licht- und Sichtelemente, Höhen und Breiten und standardmäßig einer Palette von 15 RAL-Farben.
KERNZIEL FLEXIBILITÄT
Thermo 40 Sektionaltore werden mithilfe modernster Technologien konzipiert und hergestellt. Die Endbearbeitung ist auf hohe Belastbarkeit ausgelegt und bis ins Detail durchdacht. Dies zeigt sich deutlich an den Metall-Endkappen, den Verstärkungsprofilen und an der Unterseite des von außen nicht sichtbaren eloxierten Aluminium-Bodenprofils. Flexibilität ist von zentraler Bedeutung bei der Produktion dieses Tores.
Es ist ein echtes Allround-Modell, bei dem Preis, Leistung und Einsatzmöglichkeiten perfekt zusammenwirken.

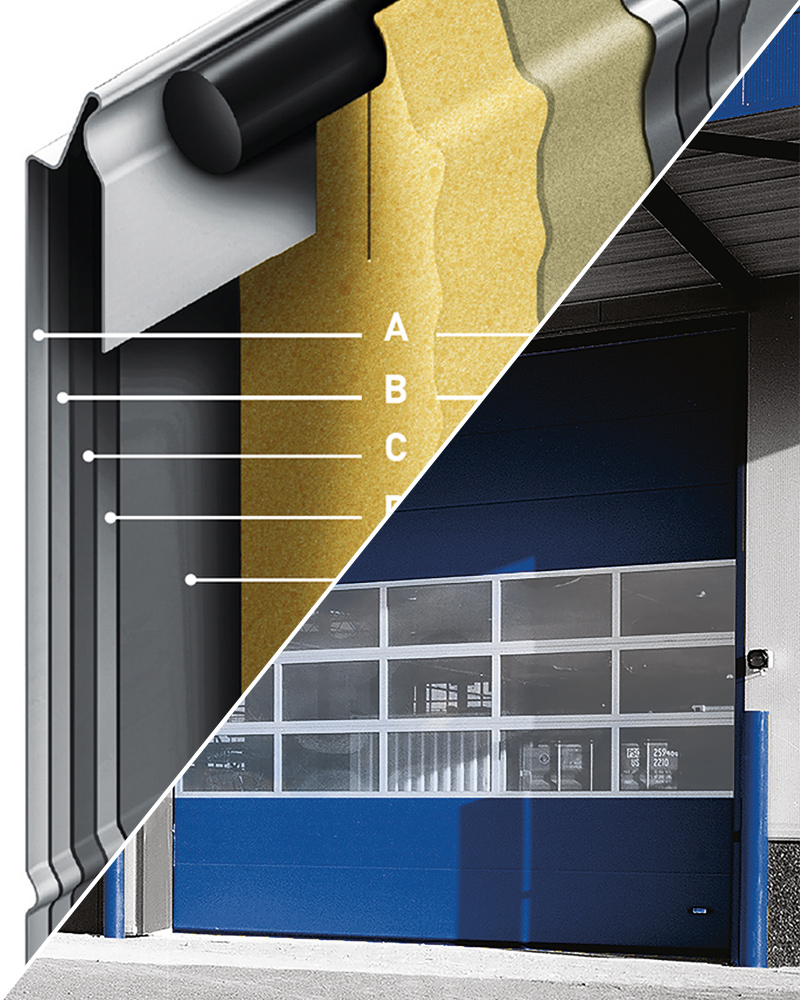

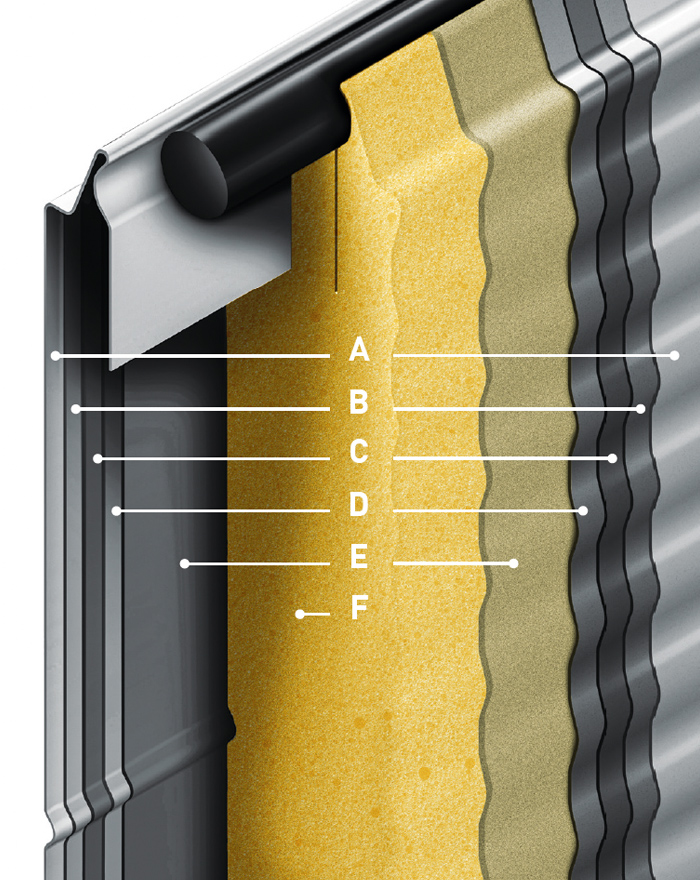

| A | Lackschicht (Außenseite): | In 15 Farben, Microprofiliert (Standard)* |
| B | Zinkschicht: | 275 g/m2 |
| C | Stahlblech: | 0,5 mm |
| D | Zinkschicht: | 275 g/m2 |
| E | Haftgrundschicht | |
| F | PU-Hartschaum: | g = 40 kg/m3 |
| A | Lackschicht (Innenseite): | RAL 9002 horizontal profiliert |
| Paneeldicke: | 40 mm | |
| Wärmedämmwert: | U = 0,52 W/m2K | |
| Dichte PU-Schaum: | 40 kg/m3 | |
| Schalldämmung: | 25 dB (bei 4.100 x 2.830 mm Tor ohne Fenster oder Schlupftür) | |
* Weitere Sektionsausführungen bzw. Oberflächen und Fingerklemmschutz auf Anfrage.
Details Sektionaltor Thermo 60
Details Sektionaltor Thermo 60

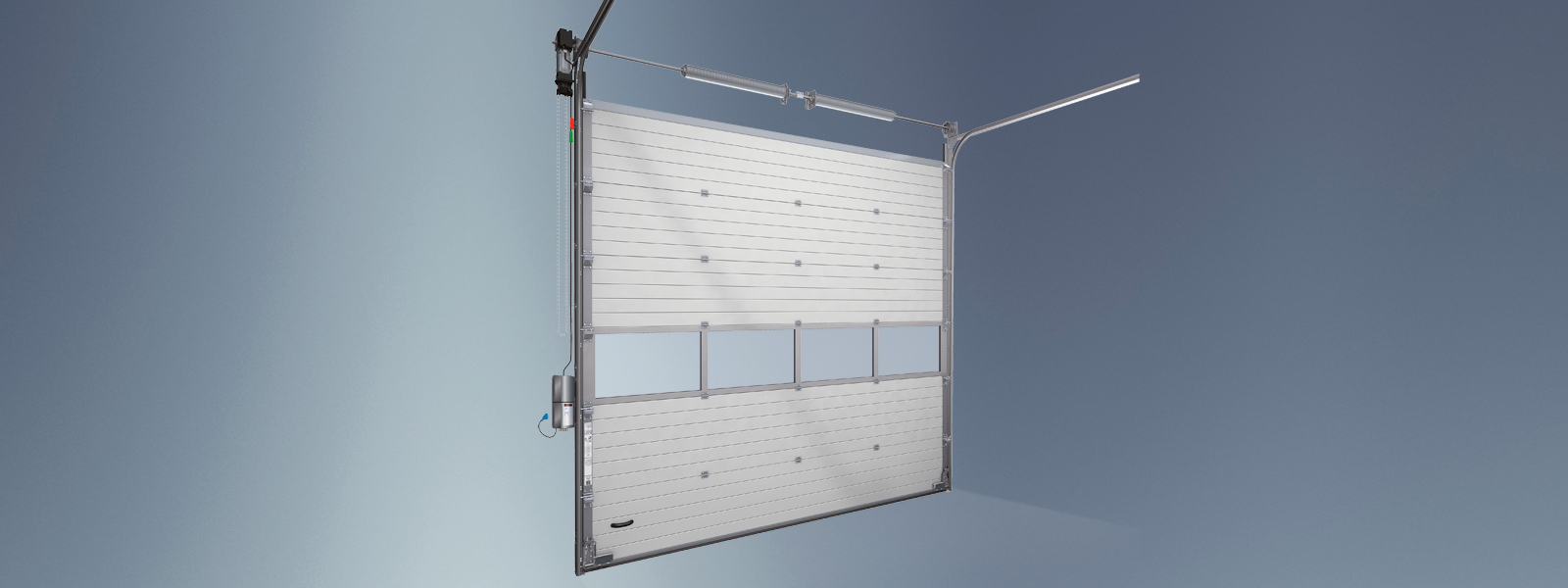

INDUSTRIE-SEKTIONALTOR THERMO 60
Thermo 60 Sektionaltore sind besonders gut wärmedämmende und abdichtende Tore, die bestens für Bereiche geeignet sind, wo die Trennung zwischen Temperaturzonen wichtig ist. Wenn Sie Ihre Produktions- oder Lagerhalle auf einem gleichmäßigen Temperaturniveau halten wollen, dann ist das Thermo 60 bei Ihnen genau richtig.
Die mikroprofilierten Stahlblech-Paneele haben hervorragende schalldämmende und wärmedämmende Eigenschaften und sind extrem witterungsbeständig.
BESONDERS HOHER WÄRMEDÄMMWERT

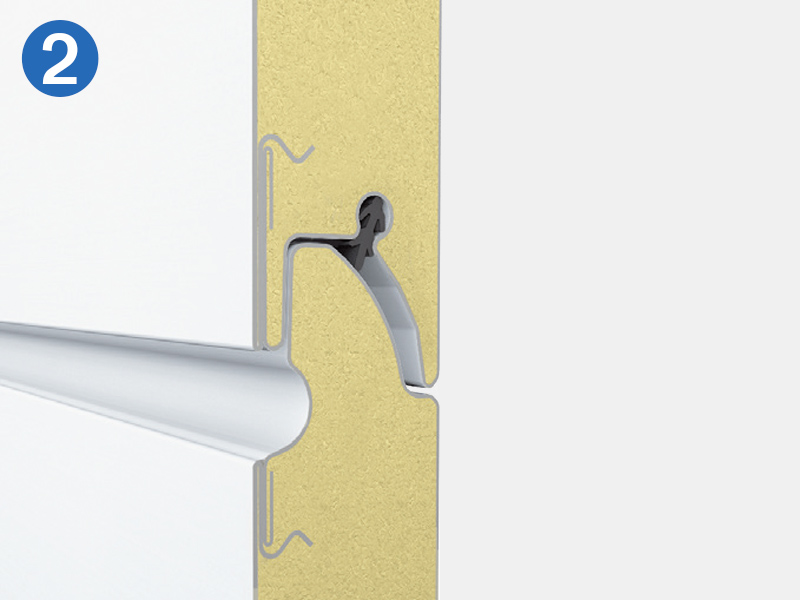

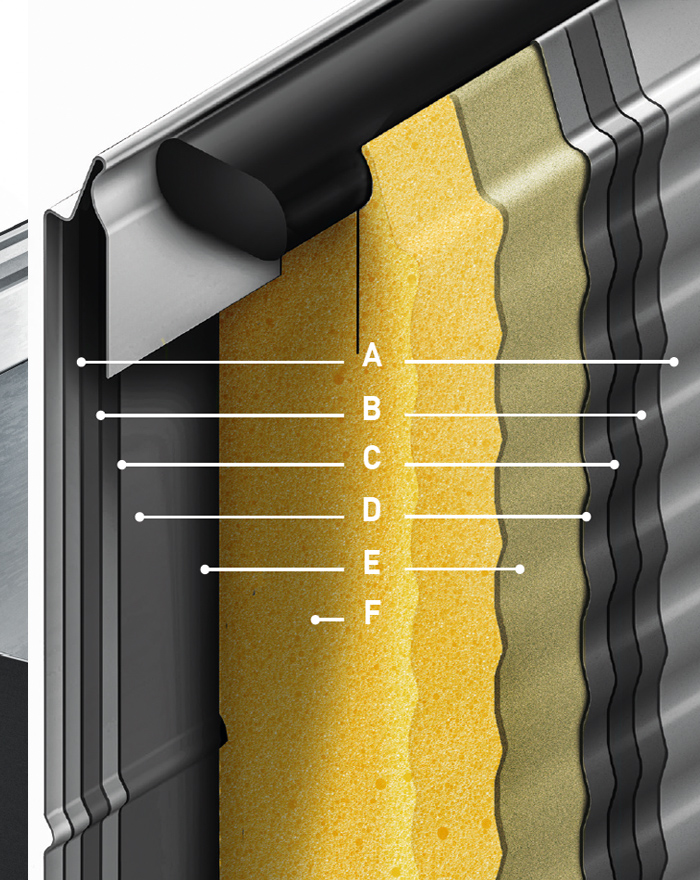

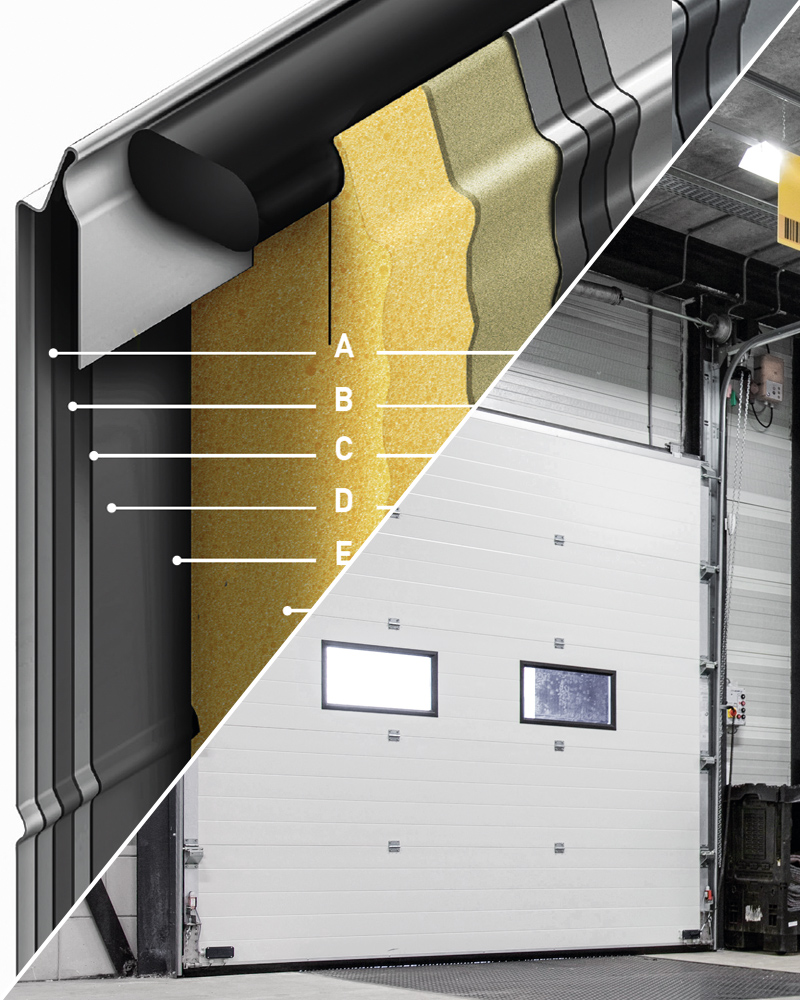

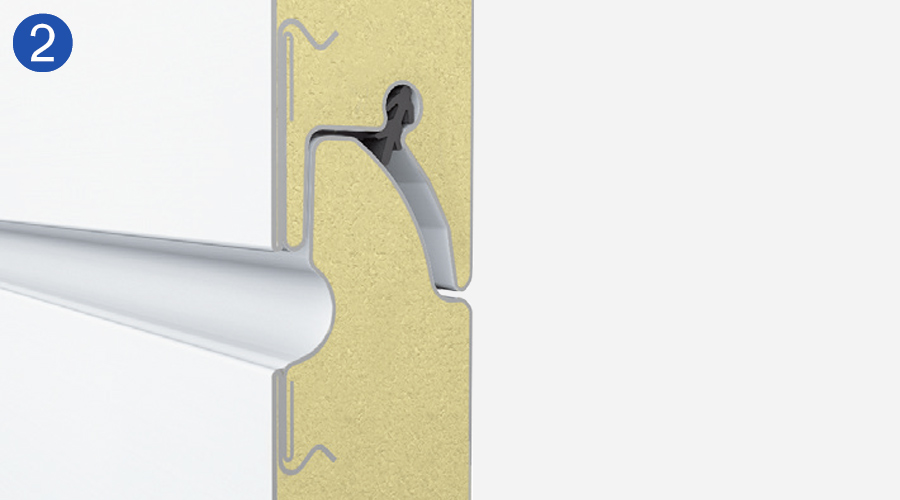

Die Paneele der Thermo 60 Sektionaltore werden nach dem sogenannten „Sandwich-Prinzip” hergestellt. Zwischen zwei Stahlblechen wird Polyurethan-Hartschaum eingesetzt, der auf beiden Seiten mit dem verzinkten Stahlblech verklebt wird. Wenn Sie besondere Farbwünsche haben, kann das Stahlblech mit Acrylatlack in einer RAL-Farbe nach Wahl beschichtet werden.
| A | Lackschicht (Außenseite): | In 10 Farben, Microprofiliert (Standard)* |
| B | Zinkschicht: | 275 g/m2 |
| C | Stahlblech: | 0,5 mm |
| D | Zinkschicht: | 275 g/m2 |
| E | Haftgrundschicht | |
| F | PU-Hartschaum: | g = 40 kg/m3 |
| A | Lackschicht (Innenseite): | RAL 9002 horizontal profiliert |
| Paneeldicke: | 60 mm | |
| Wärmedämmwert: | U = 0,35 W/m2K | |
| Dichte PU-Schaum: | 40 kg/m3 | |
| Schalldämmung: | 25 dB (bei 4.100 x 2.830 mm Tor ohne Fenster oder Schlupftür) | |
* Weitere Sektionsausführungen bzw. Oberflächen und Fingerklemmschutz auf Anfrage.
Details Sektionaltor Thermo 80
Details Sektionaltor Thermo 80

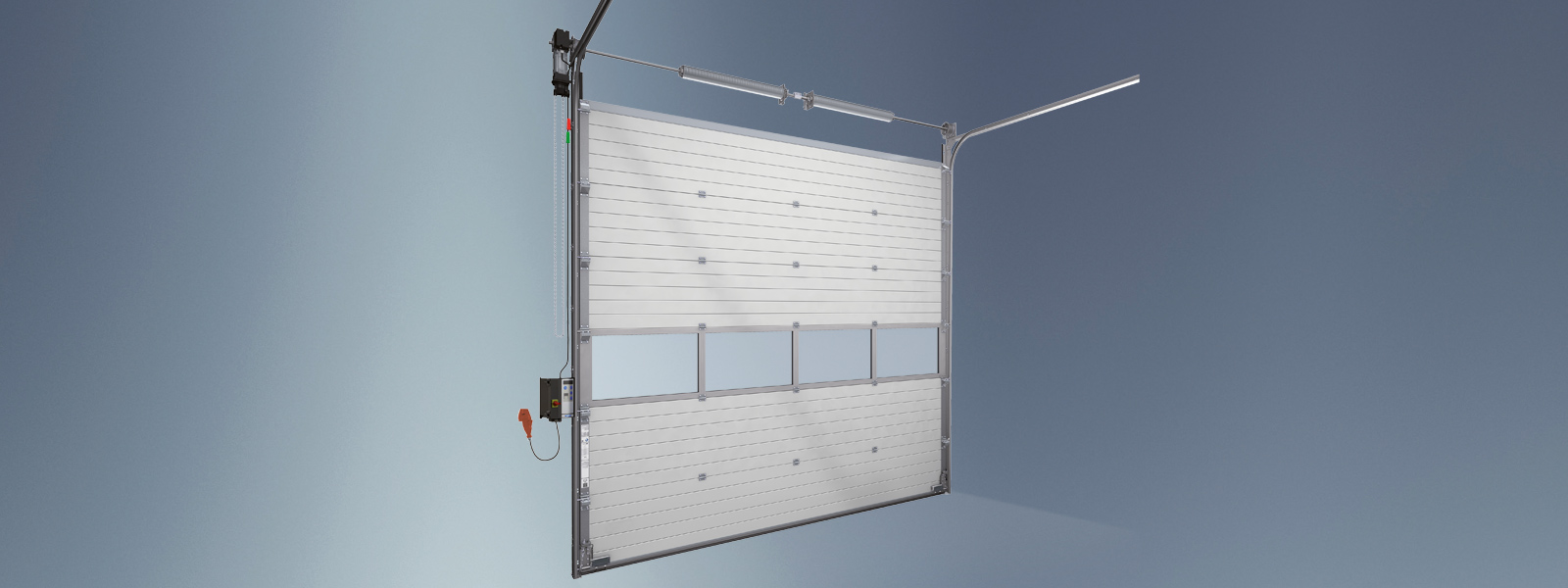

INDUSTRIE-SEKTIONALTOR THERMO 80
Heutzutage muss jedes Gebäude gut isoliert sein. Es muss den jeweils gültigen aktuellen Normen entsprechen. Das gilt auch für die außenliegenden Türen und Tore. Auch die Paneelen des Thermo 80 Tores sind mit Polyurethan ausgeschäumt und zwischen der Innen- und Außenschale thermisch getrennt, haben jedoch eine noch bessere Wärmedämmung als die Tore der Thermo 40 oder 60 Reihe.
DOPPELWANDIGE SEKTIONALTORE MIT THERMISCH GETRENNTEN STAHLPANEELEN
Mit seiner optimalen Wärmedämmung und einem U-Wert von 0,25 W/m2K erfüllt das Thermo 80 den Bedarf von Auftraggebern, die einen besonderen Wert auf Energieeffizienz legen. Dieses Tor eignet sich dadurch ausgezeichnet für Kühl- und Tiefkühlhallen, Industriehallen, Lagergebäuden und Vertriebszentren, wo Wärmeverluste vermieden werden müssen und wo eine bestimmte Temperatur der Waren unbedingt eingehalten werden muss.
Das Sektionaltor Thermo 80 ist erhältlich in 3 Standardfarben.

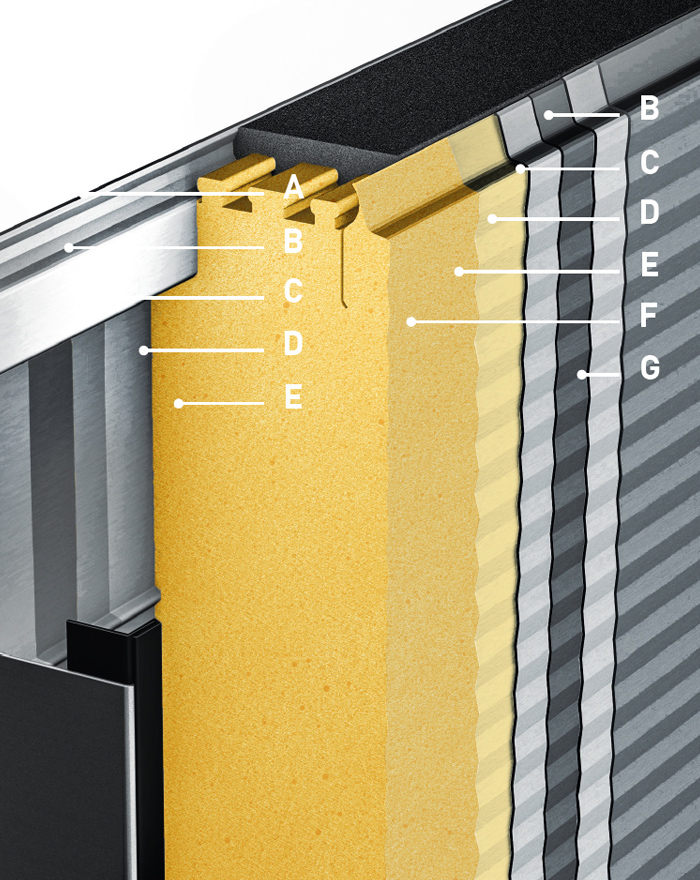

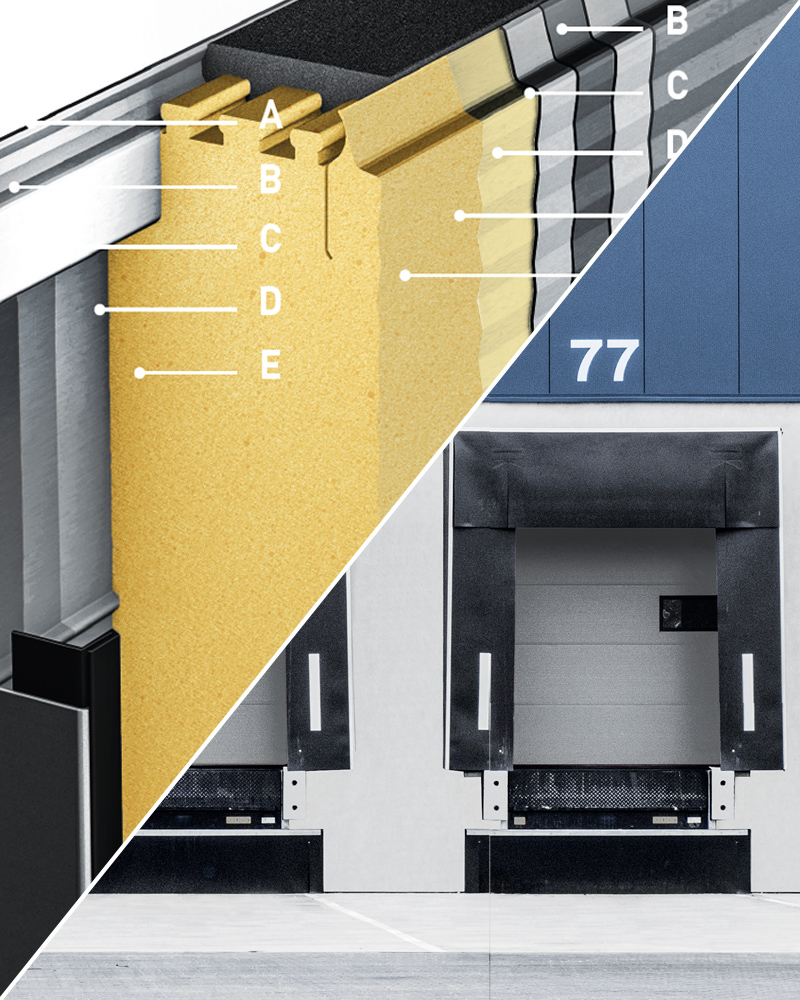

| A | Lackschicht (Außenseite): | In 3 Farben, Microprofiliert (Standard)* |
| B | Zinkschicht: | 275 g/m2 |
| C | Stahlblech: | 0,5 mm |
| D | Zinkschicht: | 275 g/m2 |
| E | Haftgrundschicht | |
| F | PU-Hartschaum: | g = 40 kg/m3 |
| A | Lackschicht (Innenseite): | RAL 9002, Stucco Design, horizontal profiliert |
| Paneeldicke: | 80 mm | |
| Wärmedämmwert: | U = 0,25 W/m2K | |
| Dichte PU-Schaum: | 40 kg/m3 | |
| Schalldämmung: | 25 dB (bei 4.100 x 2.830 mm; Tor ohne Fenster oder Schlupftür) | |
* Weitere Sektionsausführungen bzw. Oberflächen und Fingerklemmschutz auf Anfrage.

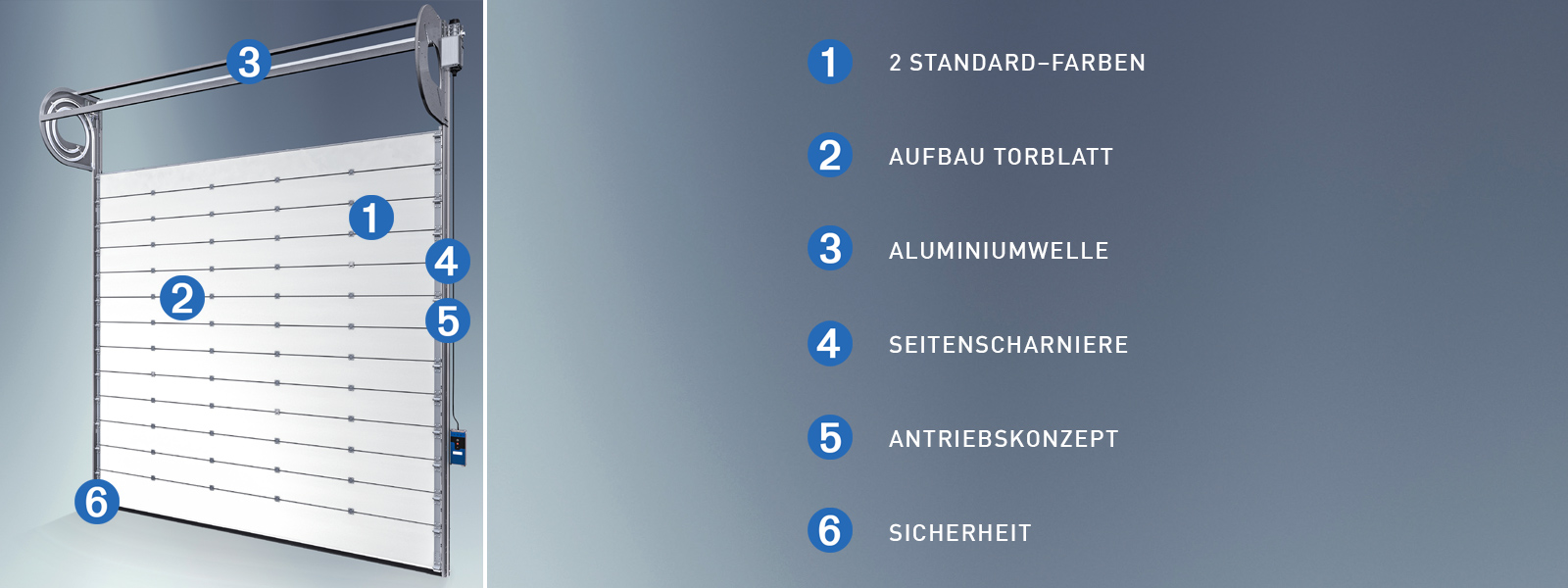

Details NovoSpeed Thermo
Details NovoSpeed Thermo
Ihre Pluspunkte im Überblick
Isolierende bis hochisolierende Industrie-Sektionaltore Thermo
Als Ausführung mit 40 mm, 60 mm und 80 mm Paneelstärke
- Mikroprofilierte Stahlblechpaneele haben hervorragende schalldämmende und isolierende Eigenschaften; extrem witterungsbeständig
- Thermisch getrennte Paneele (betrifft 80 mm)
- Optimierte Sturz- und Seitenabdichtung durch überarbeitete Sturzdichtung und doppelte Seitendichtungen (betrifft 80 mm)

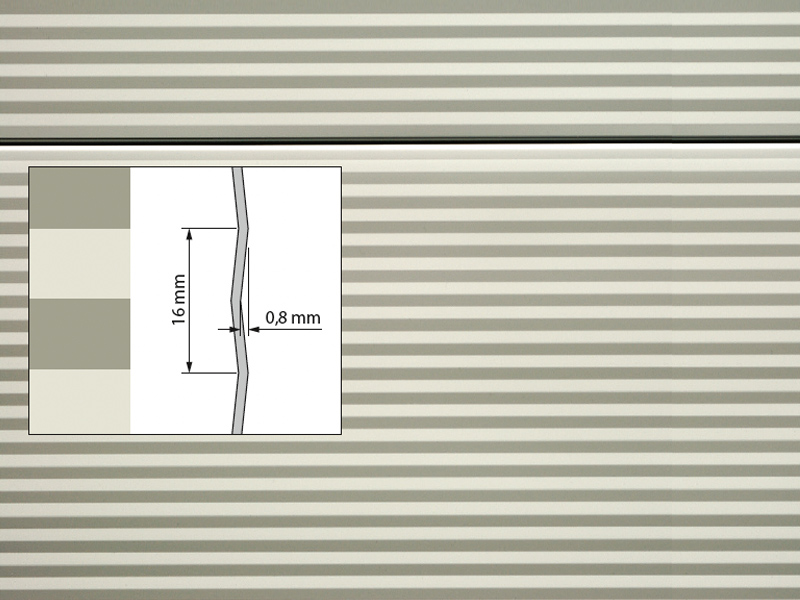

- Mikroprofilierung standardmäßig in bis zu 10 Farben ohne Mehrpreis; besondere Farbwünsche in einer RAL-Farbe nach Wahl möglich
- Kombination von Thermo-Paneelen mit NovoLux-Sektionen je nach Anforderung möglich
- Ideale Lösung für Bereiche, bei denen eine Trennung zwischen Temperaturzonen wichtig ist

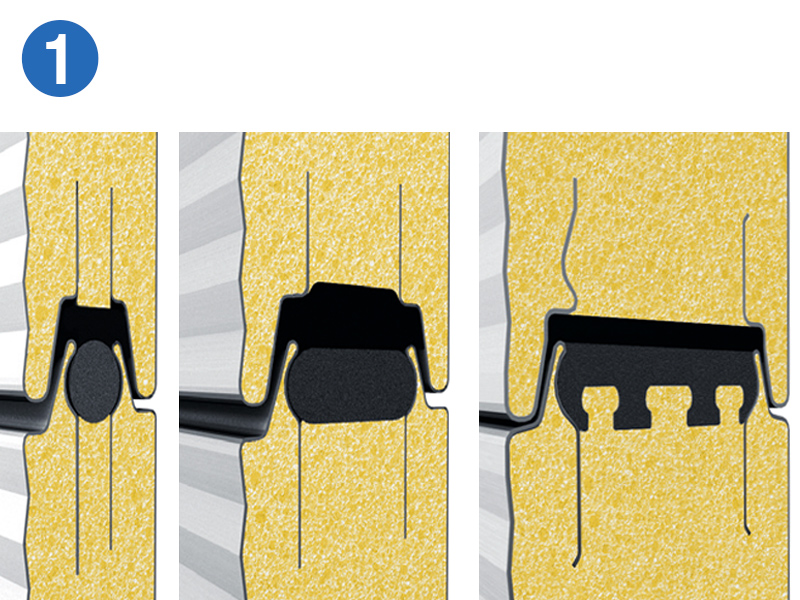

- Bessere Abdichtung zwischen den Sektionen (betrifft 80 mm)

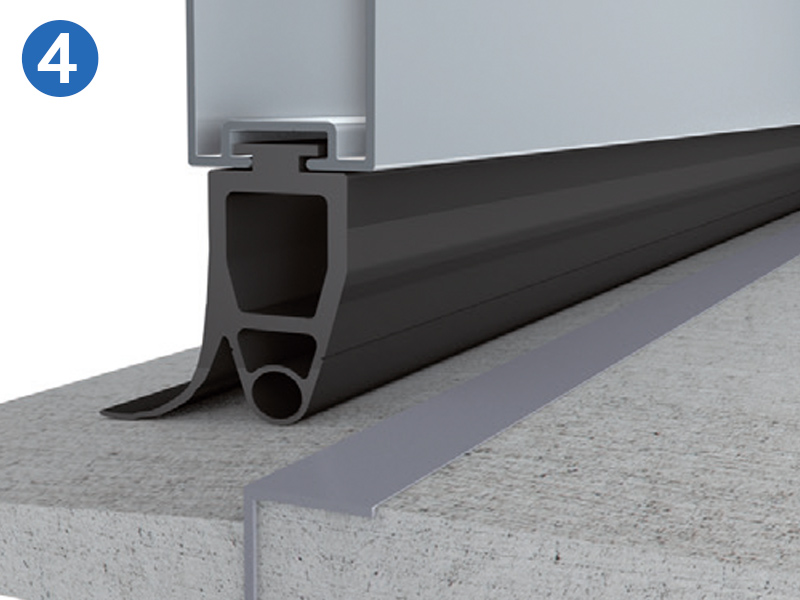

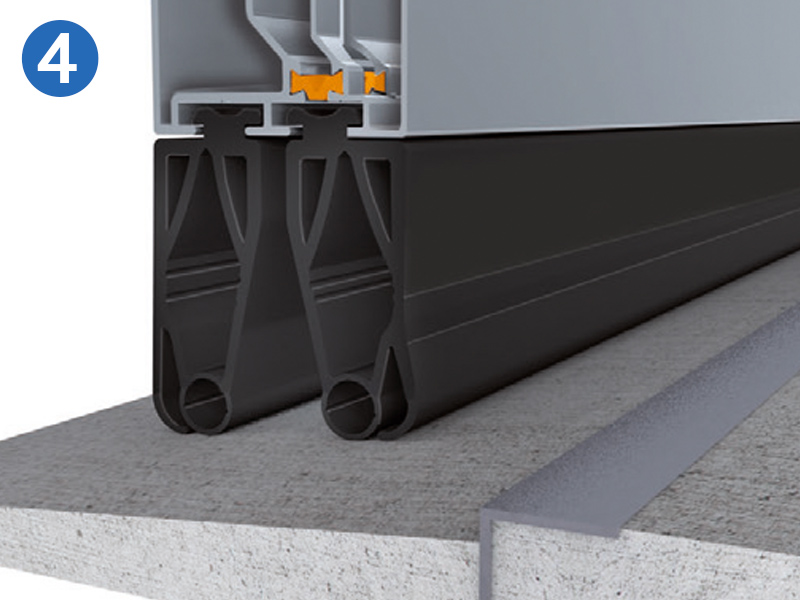

- Verbesserte Bodenabdichtung durch die Verwendung von 2 Bodendichtungen (betrifft 80 mm)
FARBEN UND AUSSTATTUNG
FARBEN
FARBEN

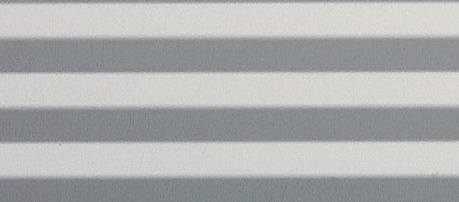

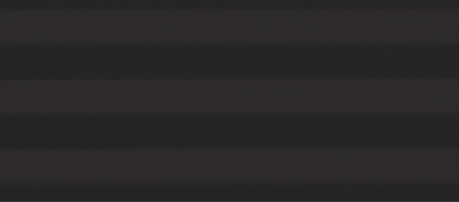

FARBSORTIMENT
15 STANDARDFARBEN OHNE MEHRPREIS
Bei Novoferm können Architekten mit Design und Farbe spielen. Die optischen Eigenschaften des mikroprofilierten Stahlblechs sorgen dafür, dass die Tore hervorragend für den Einsatz in modernen Gebäuden geeignet sind. Das Farbsortiment bietet 15 gängige Farben, die jedem Tor ein individuelles Aussehen geben, und das ohne Mehrkosten.
Diese Auswahl an farbechten Coil- Coating-Lacken ermöglicht eine nahtlose Integration der Tore in das Corporate Design Ihres Unternehmens.
Haben Sie spezielle Wünsche hinsichtlich der Farbe?
Auch hier bietet Novoferm eine Palette von Möglichkeiten.
Hinweis:
Dunkle Farben sind in Ausrichtung zur Sonne bei doppel- wandigen Stahltoren zu vermeiden, da eine mögliche Lamellendurchbiegung das Tor beschädigen kann.

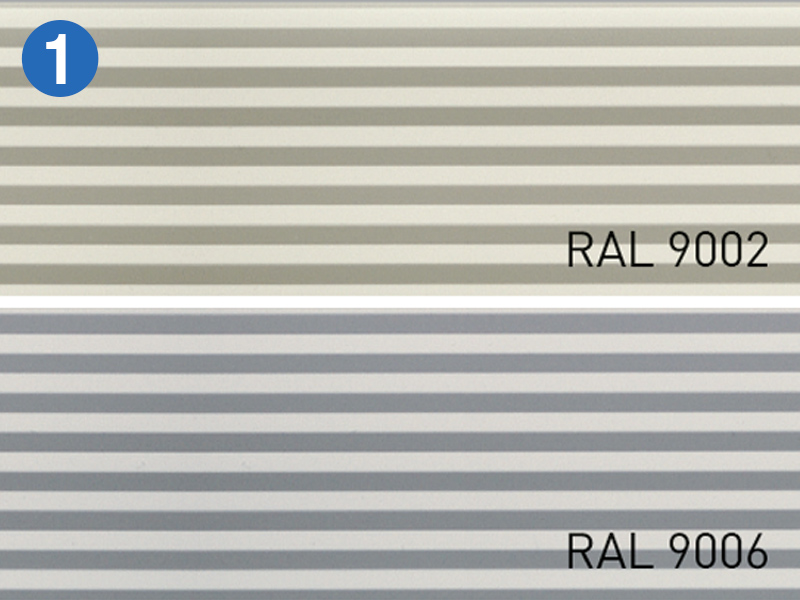

STUCCO PROFILIERUNG – THERMO 40
Hinweis:
Zusätzlich zu den 15 (iso 40) Standardfarben für die Mikroprofilierung sind 3 Standardfarben der iso 40 Stucco Panele erhältlich.

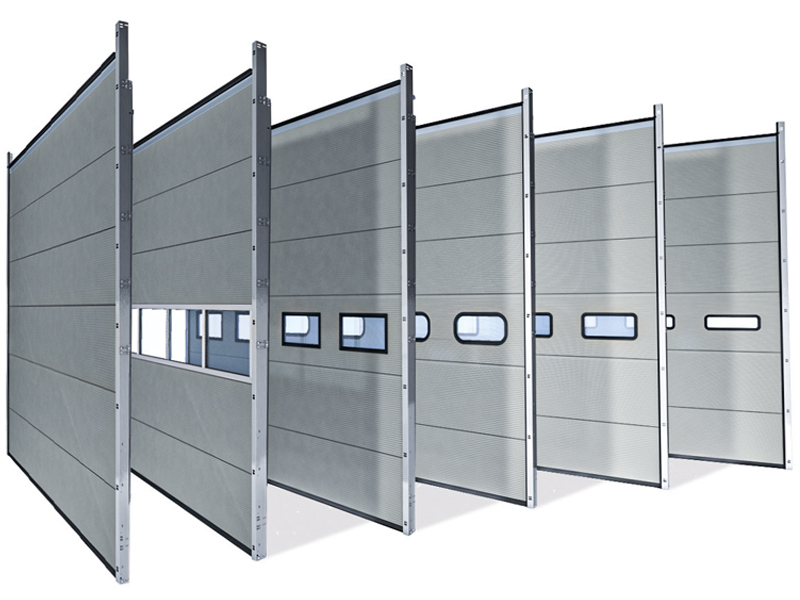

LICHT UND SICHT-ELEMENTE
LICHT UND SICHT-ELEMENTE
OPTIONEN FÜR LICHT- UND SICHTELEMENTE

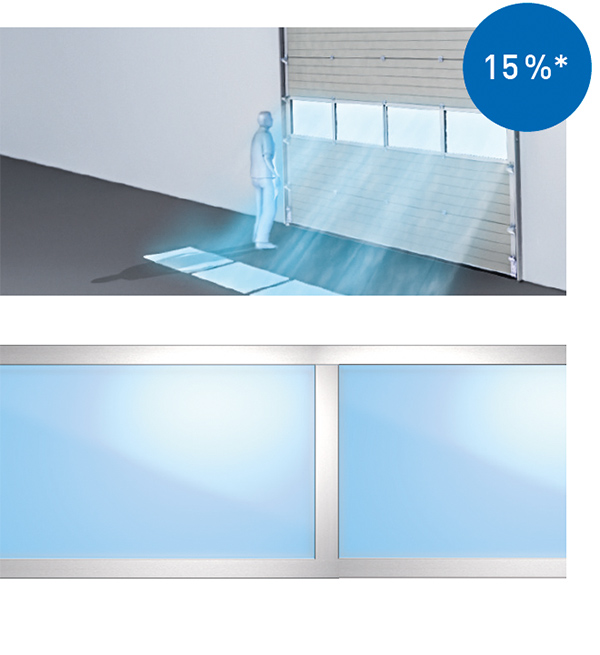

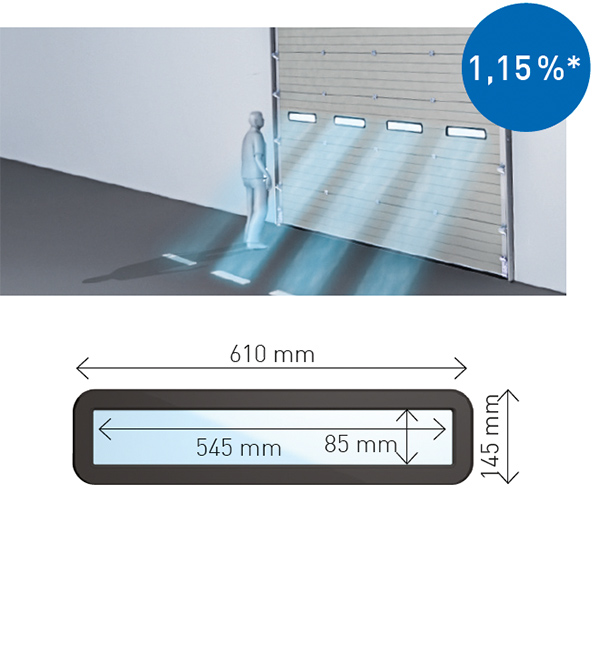

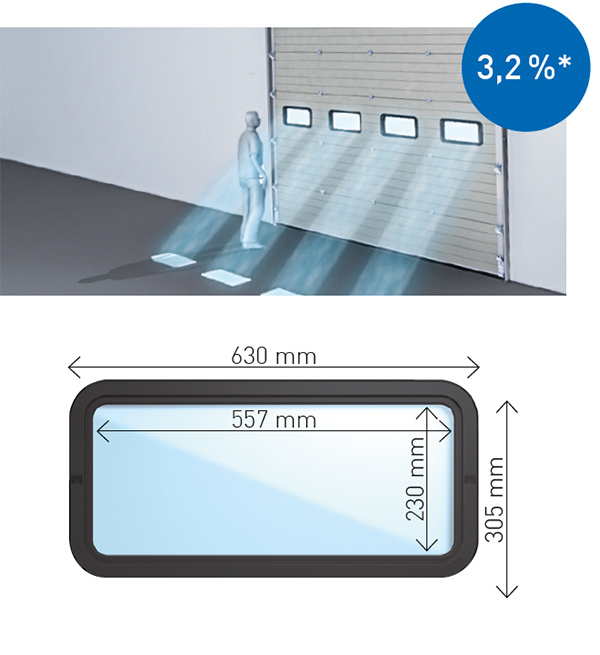

DIE FUNKTION VON FENSTERN

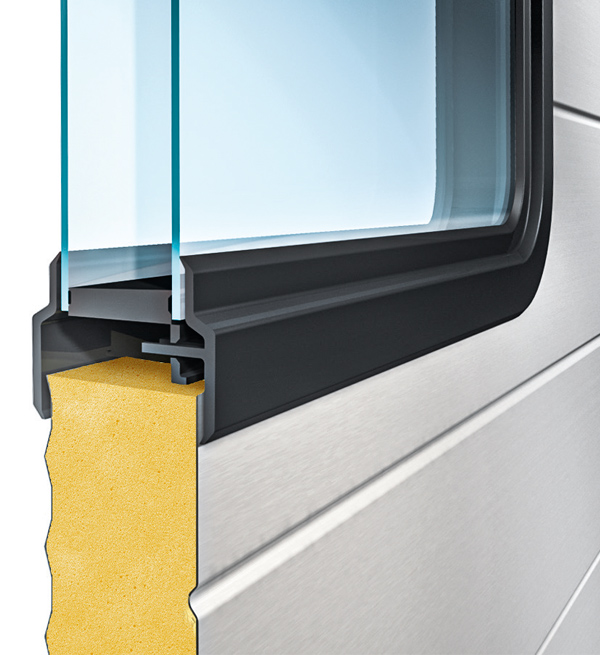

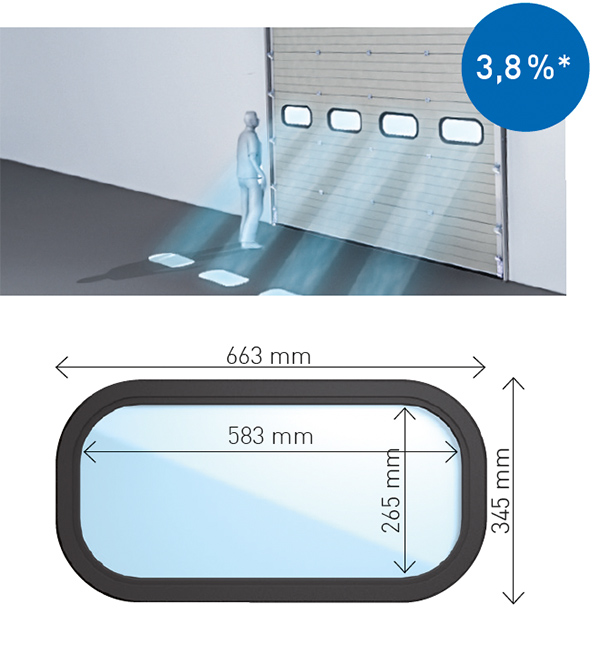

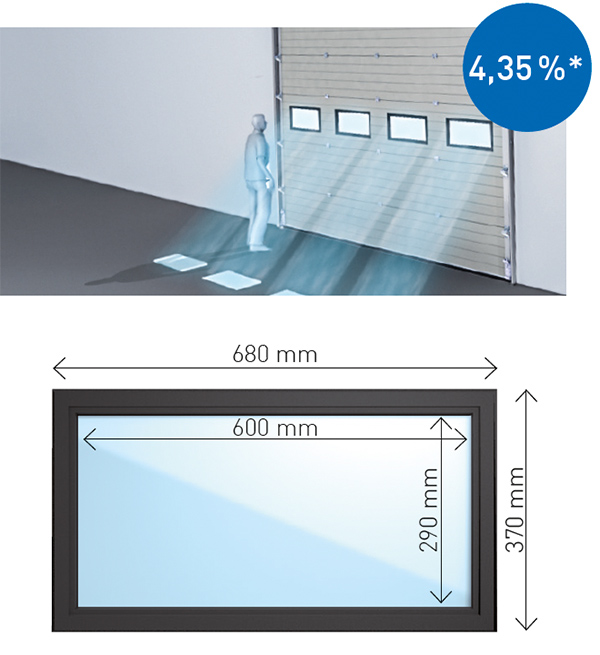

Thermo Sektionaltore können für optimale Lichtverhältnisse und gute Sicht mit Scheiben aus Plexiglas ausgestattet werden. Die standardmäßigen Fenstermodelle sind länglich, mit rechtwinkligen oder abgerundeten Ecken und haben Einscheiben- oder Mehrscheiben-Isolierver-glasung.
Als zusätzlicher Einbruchschutz stehen rechteckige Scheiben mit abgerundeten Ecken und begrenzter Höhe zur Verfügung.
Sind Sie auf der Suche nach einem eigenwilligen Design?

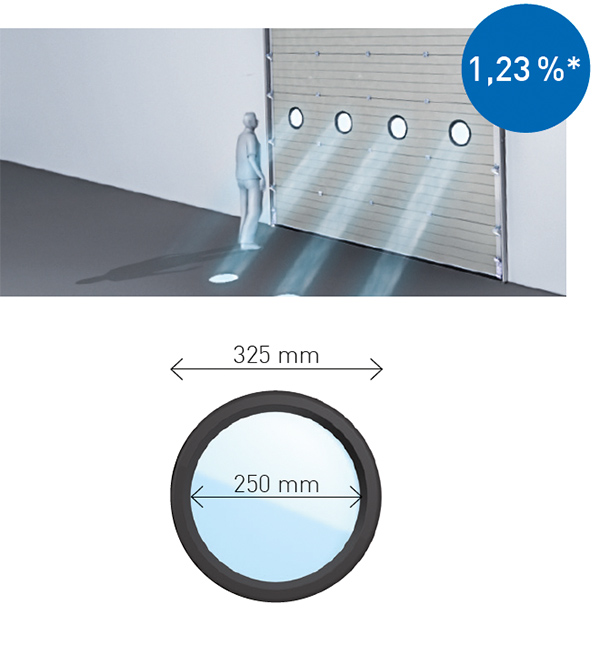

Wie wäre es mit runden Fenstern oder einer kreativen Anordnung der Scheiben?
THERMO 40/ 60/ 80
THERMO 40
THERMO 40
THERMO 40/ 60/ 80
THERMO 40/ 60/ 80
THERMO 40
* Lichtertrag der Fenster
